Produkttyp	Lasermätare
Varumärke	DeWALT
Modell	DW03101
Mått (H x B x D)	125,2 x 58 x 32,6 mm
Vikt (med batterier)	154 g
Strömförsörjning	2 st AAA-batterier (alkaliska rekommenderas)
Batteritid	Upp till 5000 mätningar
Laserklass	Klass 2, 635 nm, < 1 mW
Mätområde (mot målplatta)	100 m
Typiskt mätområde	80 m
Mättolerans (typisk)	± 1,0 mm
Minsta visade enhet	0,1 mm
Lutningsmätning	Ja, upp till 360° med tolerans ±0,2°
Mätfunktioner	Avstånd, Min/Max, kontinuerlig, utsättning, addition/subtraktion, area, volym, triangulär, Pythagoras (2/3 punkter, delhöjd), intelligent horisontellt läge, lateral spårning, horisontell kalibrering
Minne	20 senaste visningarna
Timer	Ja, inställningsbar upp till 60 s
Ljudsignal	Ja (aktiverbar/avaktiverbar)
Bakgrundsbelysning	Ja
Skyddsklass	IP54 (skydd mot damm och stänkvatten)
Automatisk avstängning	Laser efter 90 s, enhet efter 180 s
Driftstemperatur	-10 °C till +50 °C
Förvaringstemperatur	-25 °C till +70 °C
Multifunktionell slutdel	Automatisk detektering, nollpunktsjustering
Underhåll	Rengör med mjuk, fuktig trasa; använd inte lösningsmedel
Garanti	30 dagar nöjd eller pengarna tillbaka, 1 års gratis underhåll, 1 års totalgaranti (Europa); 3 års begränsad garanti (Nordamerika)

Vanliga frågor - DW03101 DEWALT

Hur startar jag lasermätaren DW03101?

Tryck på knappen På/Avstånd (DIST) i 2 sekunder för att aktivera lasern kontinuerligt. Enheten stängs av automatiskt efter 180 sekunders inaktivitet.

Hur byter jag batterier på Dewalt DW03101?

Öppna batterifacket på baksidan av enheten. Sätt i två AAA-batterier med rätt polaritet. Använd alkaliska batterier för bästa prestanda. Byt batterier när batterisymbolen blinkar.

Vad gör jag om en felkod visas på skärmen?

Om meddelandet Fel kvarstår efter att ha slagit på enheten igen, kontakta återförsäljaren. För InFo-koder (t.ex. 156, 162, 252), tryck på Rensa-knappen och följ anvisningarna i manualen (t.ex. undvik tvärlutning, upprepa kalibrering).

Hur mäter jag en area med DW03101?

Tryck två gånger på knappen Area/Volym. Mät längden genom att sikta på första punkten, sedan bredden genom att sikta på andra punkten. Resultatet visas på huvudraden. Tryck i 2 sekunder för att se omkretsen.

Hur kalibrerar jag lutningssensorn?

Placera enheten på en plan yta. Följ stegen i manualen: mät i utgångsläge, vrid enheten 180° horisontellt, vänd den, vrid sedan 180° igen. Totalt 8 mätningar krävs för fullständig kalibrering.

Vad är maximal räckvidd för lasermätaren?

Räckvidden är 100 m mot en målplatta och 80 m under typiska förhållanden. Under ogynnsamma förhållanden (starkt ljus, dåligt reflekterande mål) kan räckvidden minska till 60 m.

Hur använder jag kontinuerlig mätning?

Håll knappen DIST intryckt i 2 sekunder. Enheten utför kontinuerliga mätningar. Lägsta och högsta värden visas. Tryck på C för att stoppa.

Är lasermätaren vattentät?

Enheten har skyddsklass IP54, vilket skyddar mot damm och stänkvatten. Sänk inte ned den och rengör med en fuktig trasa.

Hur rensar jag minnet med de 20 senaste resultaten?

I minnesläge, håll samtidigt knapparna Enheter och Pythagoras intryckta i 2 sekunder. Minnet raderas helt.

Vilka säkerhetsföreskrifter ska jag följa?

Titta aldrig direkt in i laserstrålen (klass 2). Rikta inte lasern mot personer. Använd inte optiska instrument för att observera strålen. Följ driftstemperaturerna (-10 °C till 50 °C) och modifiera inte enheten.

BRUKSANVISNING DW03101 DEWALT

Ret laser mod tredje målpunkt.

Tryk på måletasten i 2 sek. i funktionen aktiverer automatisk Minimum eller Maksimum måling.

Målefunktioner
Opmåling

Säkerhetsföreskrifter....18

Läs igenom säkerhetsanvisningar och handbok noga innan du använder instrumentet första gången.

Personal med instrumentansvar måste försäkra sig om att alla användare förstår och följer dessa föreskrifter.

Symbolerna har följande innebörd:

WARNING

Indikerar en potentiellt farlig situation vilken, om den inte undviks, kan resultera i svåra skador för användaren eller användarens död.

⚠ OBSERVERA

Indikerar en potentiellt farlig situation vilken, om den inte undviks, kan resultera i mindre skador för användaren, men avsevärd materiell och finansiell skada samt miljömässig påverkan.

i Viktiga avsnitt, som bör följas vid praktisk hantering, därför att de möjliggör att instrumentet används på ett tekniskt korrekt och effektivt sätt.

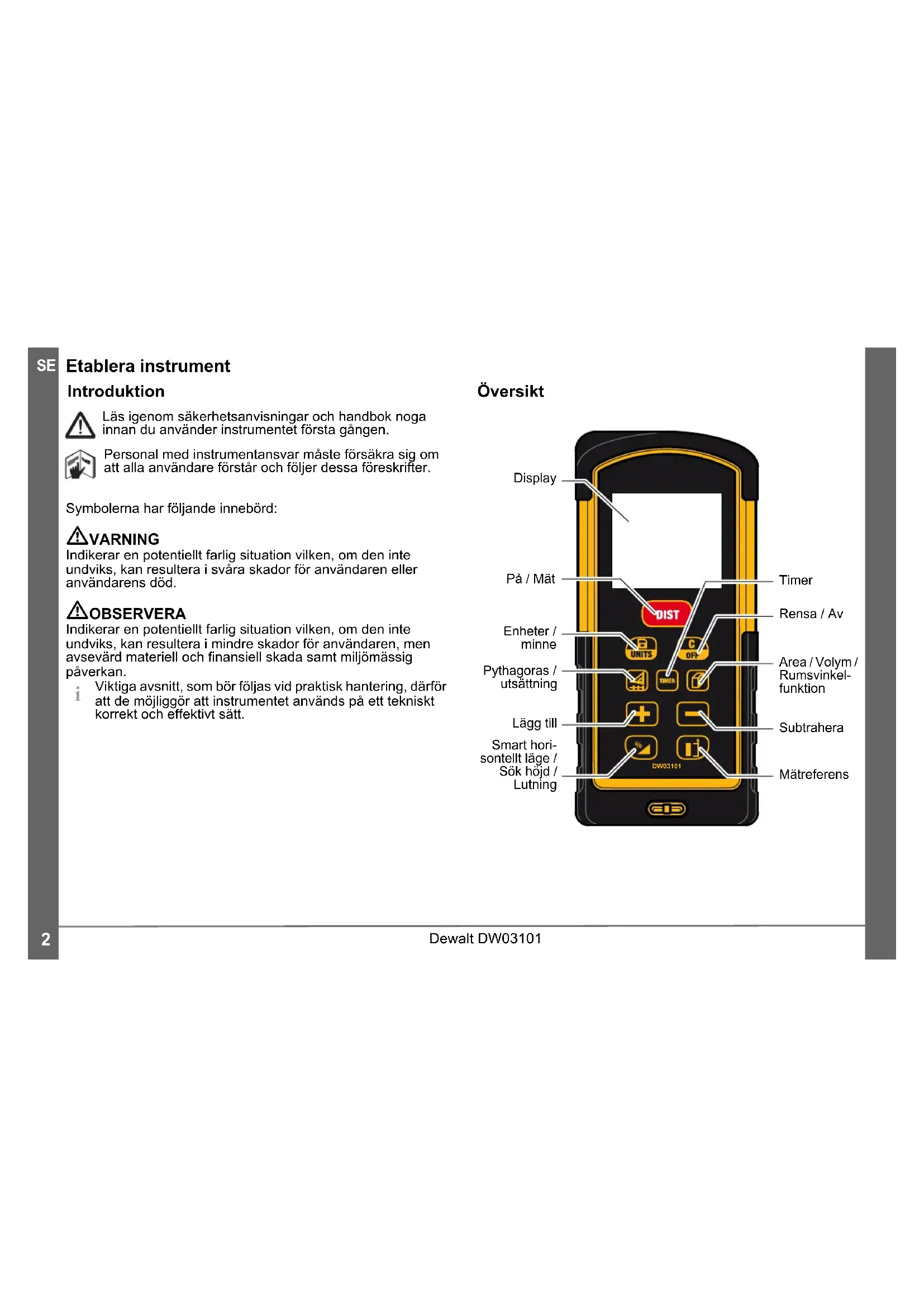

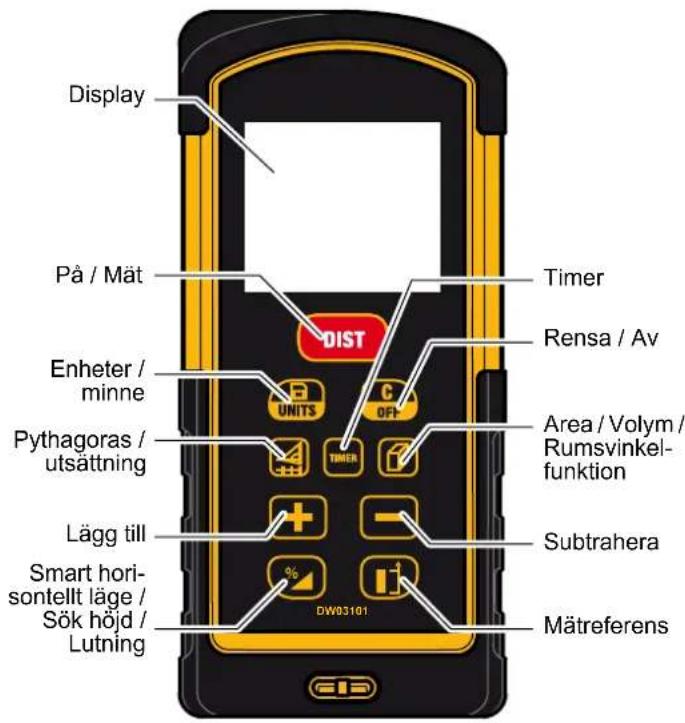

Översikt

Etablera instrument

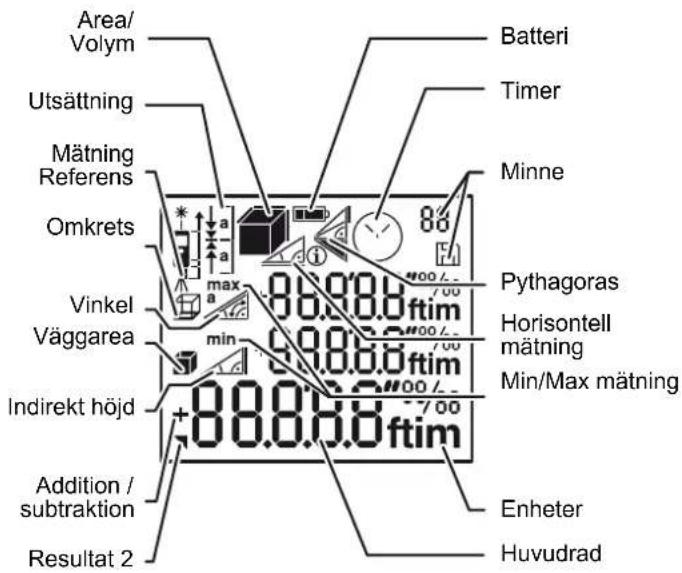

Display

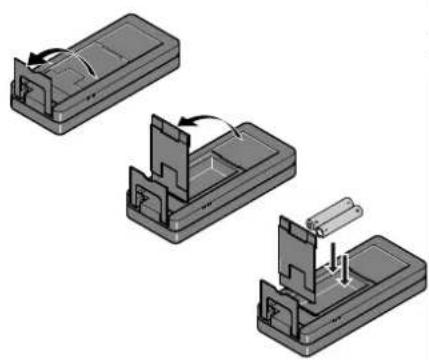

Lägga in batterier

i
Använd inte zinkbatterier för att säkra pålitlig användning. Byt batterier när batterisymbolen blinkar.

Funktioner

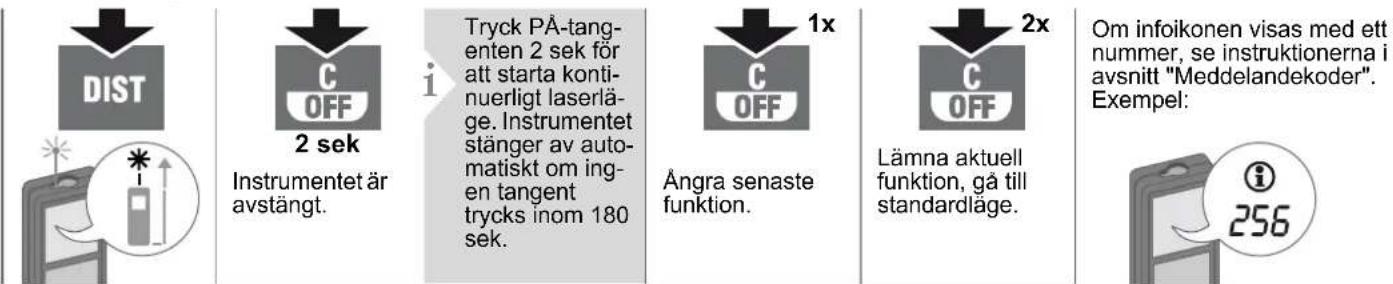

Starta/Stänga av Rensa Meddelandekoder

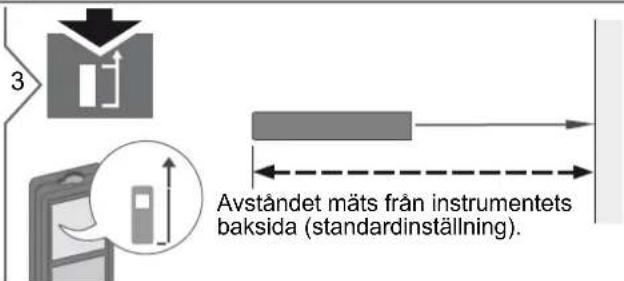

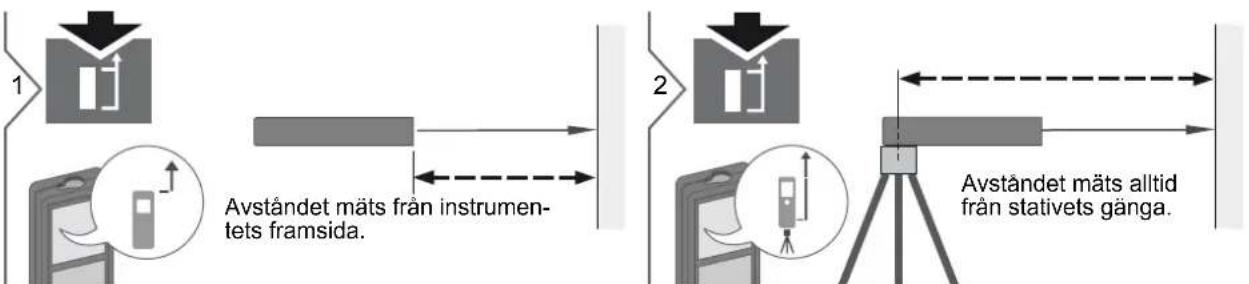

Justera mätreferens / stativ

Funktioner

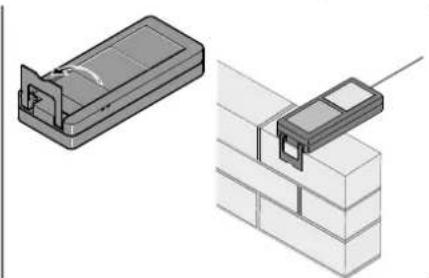

Multifunktionellt bakstycke

Bakstyckets orientering känns av automatiskt och nollpunkten justeras motsvarande.

Enhet, längd inställning Enhet, lutning inställning

2 sek

Växla mellan olika enheter:

0.000 m	0.00 ft
0.0000 m	0'00" 1/32
0.00 m	0.00 in
	0 in 1/32

2 sek samtidigt

Växla mellan olika enheter:

180°

0.0%

Timer (automatisk utlösning)

2

Justera fördröjning för automatisk utlösning (max. 60 sek, standardinställning 5 sek)

i

Sekunderna räknar ner till mätningen när tangenten släpps med aktiv laser. Fördröjd utlösning rekommenderas för exakt inriktning, t.ex. vid långa avständ. Det undviker att instrumentet skakar när man trycker på mätknappen.

Funktioner

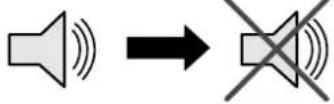

Ljud PÅ/AV Belysning PÅ/AV

2 sek samtidigt

2 sek samtidigt

Mätfunktioner

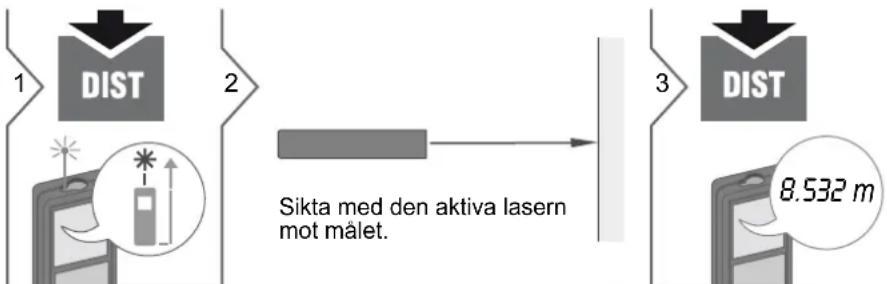

Enkel längdmätning

i

Mätbara ytor: Mätfel kan uppstå vid mätning mot färglösa vätskor, glasskivor, styropor eller liknande ljusgenomsläppande ytor eller mot högglansiga ytor. Mättiden ökar mot mörka ytor.

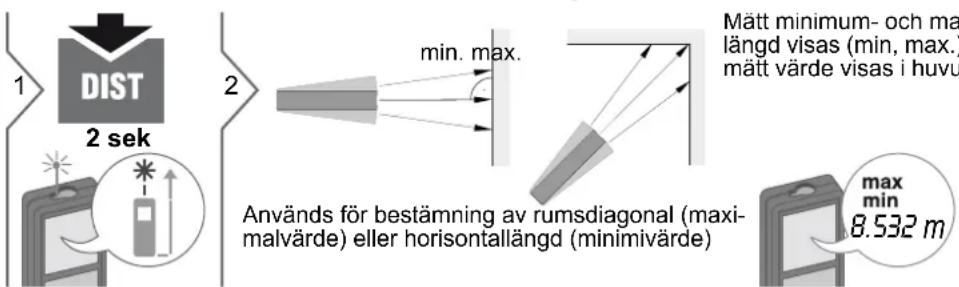

Permanent / Minimum-Maximummätning

3

Stoppar permanent / minimum-maximummätning.

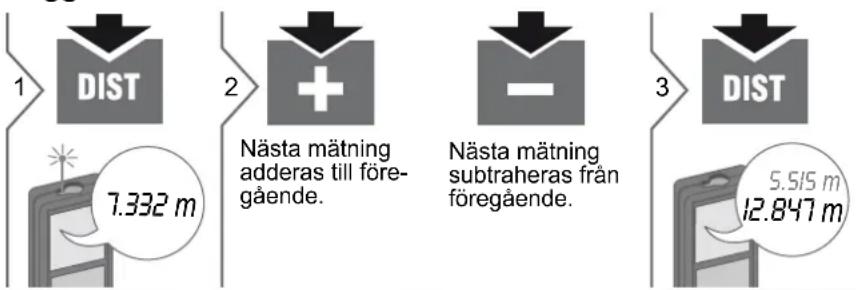

Lägg till / Subtrahera

i

Resultatet visas i huvudraden och uppmätt värde ovanför. Upprepa detta vid behov. Samma tillvägagångssätt kan användas för att lägga till eller subtrahera areor eller vol- mer.

Dewalt DW03101

Mätfunktioner

Volym

Sikta lasern mot första målpunkt.

Sikta lasern mot andra målpunkt.

Sikta lasern mot tredje målpunkt.

Vinkel inkluderad med de första två mätningarna

Omkrets

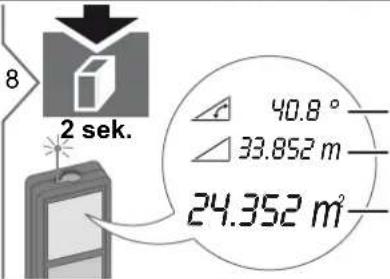

Rumsvinkelfunktion

Mätfunktioner

Resultatet visas i huvudraden och uppmätt längd ovanför. Tryck mättangenten 2 sek i denna funktion för att aktivera minimum eller maximummätning automatiskt.

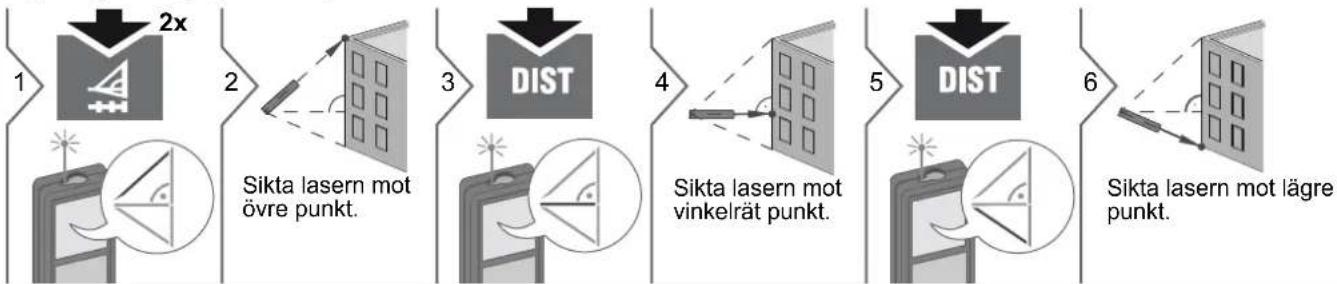

Pythagoras (3 punkter)

Resultatet visas i huvudraden och uppmätt längd ovanför. Tryck mättangenten 2 sek i denna funktion för att aktivera minimum eller maximummätning automatiskt.

Dewalt DW03101

Mätfunktioner

Pythagoras (delhöjd)

Resultatet visas i huvudraden och uppmätt längd ovanför. Tryck mättangenten 2 sek i denna funktion för att aktivera minimum eller maximummätning automatiskt.

Mätfunktioner

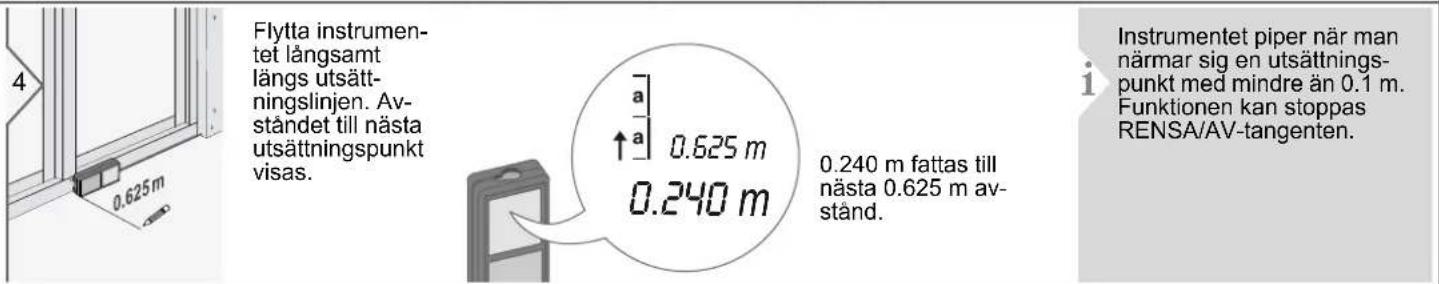

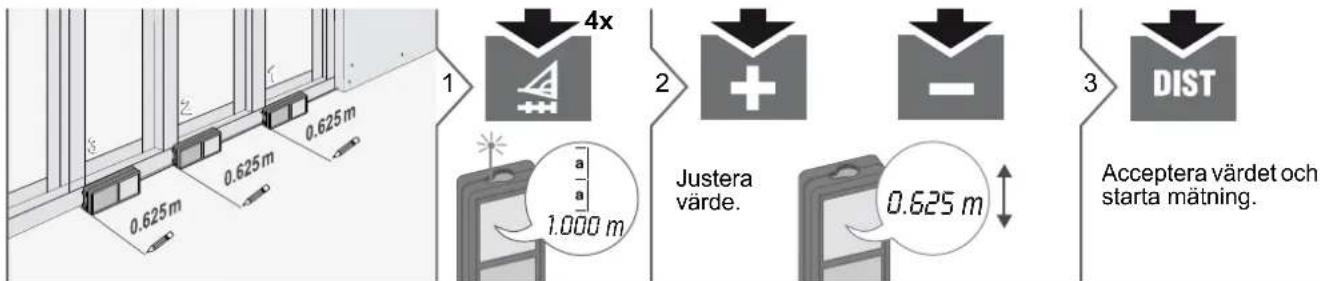

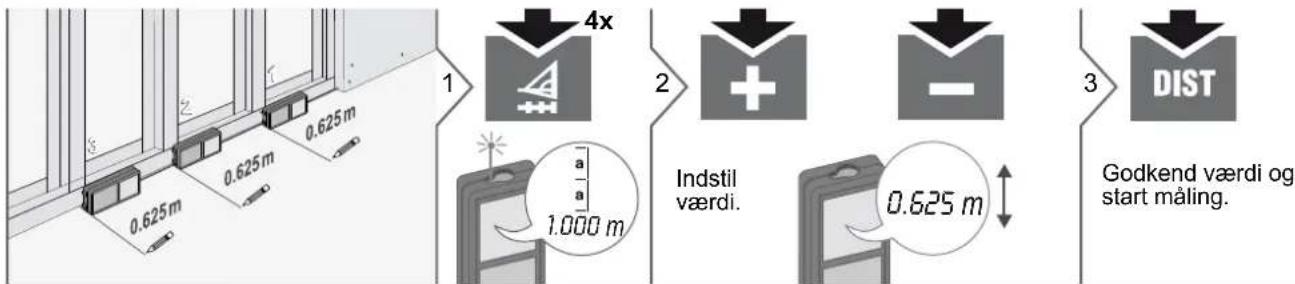

Utsättning

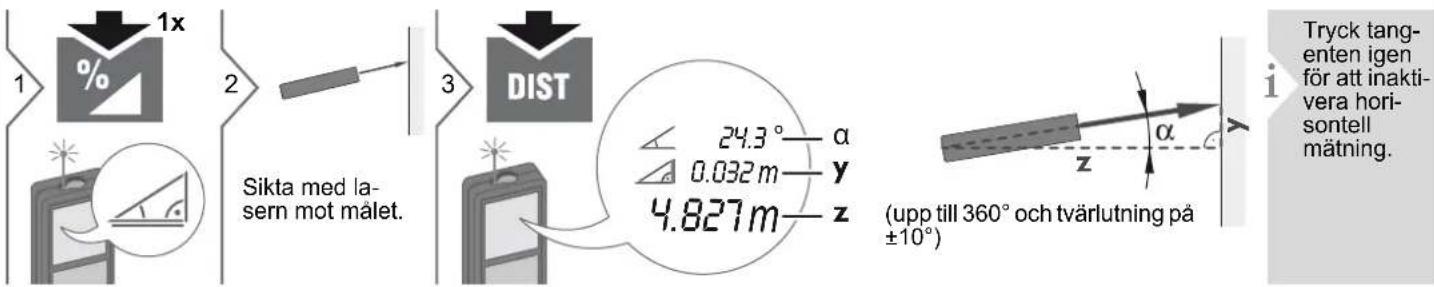

Smart horisontellt läge

Dewalt DW03101

Mätfunktioner

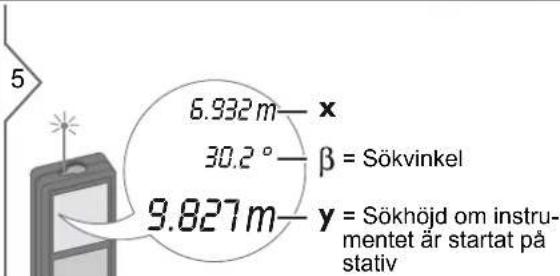

Sök höjd

Denna funktion visar sökhöjden kontinuerligt om instrumentet är startat på ett stativ. Avständsmätning nr 2 behövs inte eftersom vinkeln mäts automatiskt.

Den sökta höjden "y" är i 90° vinkel till första siktpunkt "x".

Stoppar höjdsökningen och visar senaste mätning.

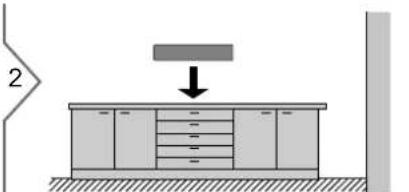

Nivellering

Denna funktion visar kontinuerligt instrumentets lutning. Instrumentet piper vid en lutning på ±5°. Det piper snabbare ju närmare det kommer mot 0°. Instrumentet piper kontinuerligt vid en lutning på ±0.3°.

Värdet i huvudra- den kan användas för ytterligare beräkningar.

3

2 sek samtidigt

Minnet är helt raderat.

Kalibrering

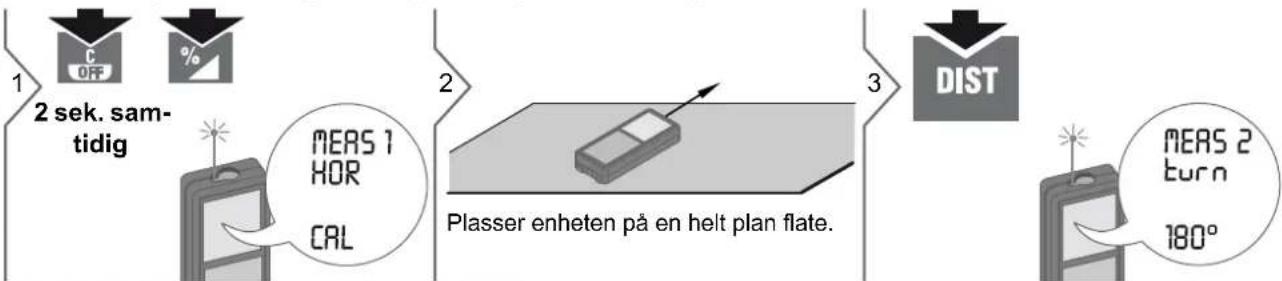

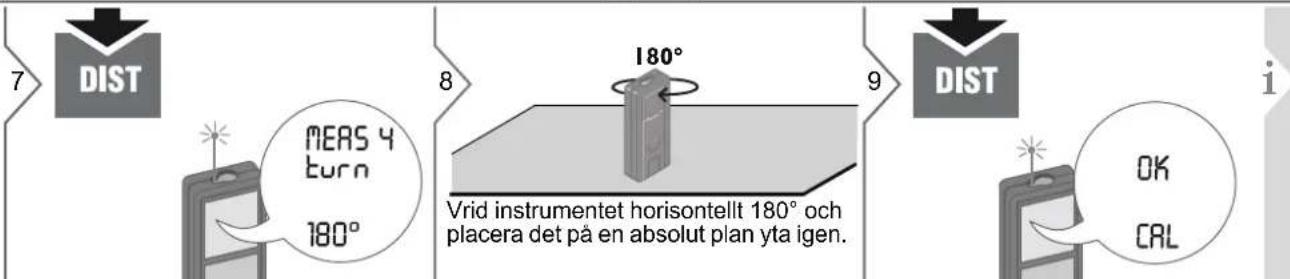

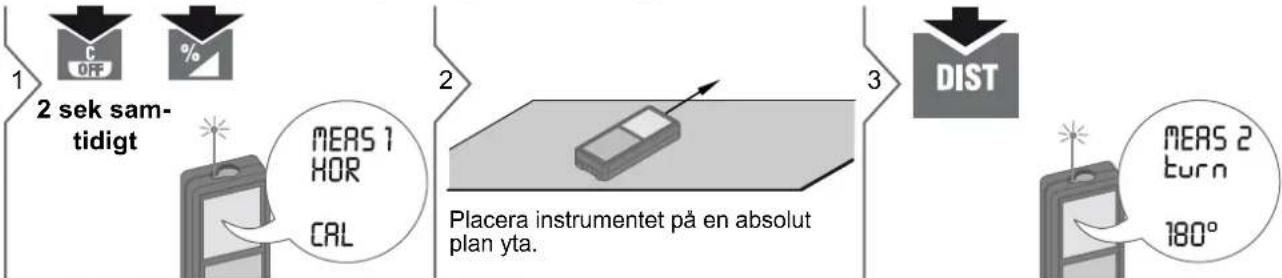

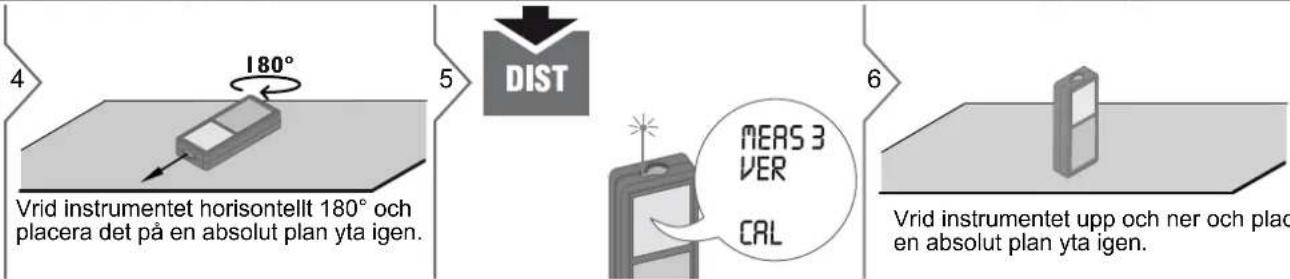

Kalibrera lutningssensor (lutningskalibrering)

Tekniska data

Avständsmätning

Typisk mättolerans * ± 1,0 mm / 0,04 in ***
Maximal mättolerans** ± 2,0 mm / 0,08 in ***
Mälplattans räckvidd 100 m / 330 ft
Typisk räckvidd* 80 m / 262 ft
Räckvidd vld ogynnsamma förhållanden **** 60 m	60 m / 197 ft
Minsta displayenhet 0.1 mm / 1/32 in
∅ Laserpunkt i längder	6 / 30 / 60 mm(10 / 50 / 100 m)

Lutningsmätning

Mättolerans mot laser-stråle****	± 0.2^
Mättolerans mot hus**** ± 0.2^
Räckvidd 360°

Allmänt

Laserklass 2
Lasertyp 635 nm, < 1 mW
Stråldivergens 0.16 x 0.6 mrad
Impulstid 0.2 x 10	^-9 s - 0.8 x 10^-9 s
Skyddsklass IP54 (dammskyddad,stänkvattenskyddad)
Auto. avstängn. laser efter 90 s
Auto. avstängn. instrument efter 180 s
Batteritid (2 x AAA) upp till 5000 mätningar
Mätt (H x D x B)	125.2 x 58 x 32.6 mm4.9 x 2,3 x 1.3 in
Vikt (inkl. batterier)	154 g / 5.43 oz
Temperaturområde:- Förvaring- Drift	-25 till 70 °C-13 till 158 °F-10 till 50 °C14 till 122 °F

* gäller för 100 % reflekterande yta (vitmålad vägg), dälig bakgrundsbelysning, 25 °C
** gäller för 10 till 500 % reflekterande yta, mycket bakgrundsbelysning, - 10 °C till + 50 °C
*** Tolerans gäller från 0.05 m till 10 m med noggrannhetsnivå 95%. Maximal tolerans kan sjunka till 0,1 mm/m mellan 10 m till 30 m och till 0.2 mm/m vid avständ över 30 m
**** gäller för 100 % reflekterande yta, bakgrundsbelysning ca 30'000 lux
**** after användarkalibrering. Ytterligare vinkelavvikelse på +/- 0.01° per grad upp till +/-45° i varje kvadrant. Gäller vid rumstemperatur. Den maximala avvikelsen ökar med +/- 0.1° för hela driftstemperaturen.

i Använd ett stativ för noggranna indirekta resultat. Tvärlutning bör undvikas för noggranna lutningsmätningar.

Funktioner

Längdmätning Ja
Min/Max mätning	Ja
Permanent mätning	Ja
Utsättning	Ja
Addition/Subtraktion	Ja
Area	Ja
Volym	Ja
Pythagoras	2-punkt, 3-punkt, delhöjd
Smart horisontellt läge / Indirekt höjd	Ja
Sök höjd	Ja
Nivellering	Ja
Minne	20 displayer
Ljud	Ja
Belyst display	Ja
Multifunktionellt bakstycke	Ja

Meddelandekoder

Kontakta återförsäljaren om meddelandet Error inte visas när instrumentet har startats upprepade gånger.

Om meddelandet InFo visas med ett nummer, tryck Rensa-tangenten och följ instruktionerna:

Nr. Orsak Åtgärd

156 Tvärlutning över 10^	Håll instrumentet utan tvärlutning.
162 Kalibreringsfel Kontrollera att instrumentet är placerat på en absolut horisontell och plan yta. Upprepa kalibreringen. Om felet fortfarande kvarstår, kontakta återförsäljaren.
204 Fel i beräkningen Gör om mätningen.
252 För hög temperatur Låt instrumentet svalna.
253 För låg temperatur Värm instrumentet.
255 Mottagen signal för svag, mättid för lång	Byt målyta (t.ex. vitt papper).
256 Mottagen signal för stark	Byt målyta (t.ex. vitt papper).
257 För mycket bakgrundsljus	Skugga målytan.
258 Mätning utanför mäträckvidd	Justera räckvidd.
260 Laserstråle bruten Upprepa mätning.

Underhåll

•Rengör instrumentet med mjuk fuktig duk.

•Doppa inte instrumentet i vatten.

- Använd inga aggressiva rengöringsmedel eller lösningsmedel.

Garanti

Europa:

-30 dagar utan risk garanterat tillfredsställd

•Ett års gratis service

•Ett års full garanti

Mer information finns på internet www.2helpU.com.

Nordamerika:

•Tre års begränsad garanti

•Ett års gratis service

•Pengar tillbaka inom 90 dagar

Mer information finns på internet www.dewalt.com.

Säkerhetsföreskrifter

Personal med instrumentansvar måste försäkra sig om att alla användare förstår och följer dessa föreskrifter.

Ansvarsområden

Ansvarsområde för tillverkare av originalutrustning:

Europa:

DEWALT

För service kontakta 1-800-4-DEWALT.

www.dewalt.com

Ovanstående företag är ansvarig för att leverans av instrumentet, inklusive handbok, sker i ett totalt säkert tillständ. Ovanstående företag är inte ansvarig för tillbehör från annan tillverkare.

Instrumentansvariges åligganden:

- Att förstå säkerhetsinstruktionerna för instrumentet och instruktionerna i handboken.

- Att känna till lokala säkerhets- och arbetarskyddsföreskrifter.

- Se alltid till att obehöriga inte får tillgång till instrumentet.

Säkerhetsföreskrifter

Tillåten användning

•Mätning av avständ

•Lutningsmätning

Förbjuden användning

• Användning av instrumentet utan instruktioner
• Användning utanför angivna gränser
• Inaktivering av säkerhetssystem och eliminering av förklarande text eller varningsetiketter
  -Öppna instrumentet med hjälp av verktyg (t.ex. skruvmejsel)
• Modifiering eller konvertering av instrumentet
• Användning av tillbehör från annan tillverkare utan medgivande.
• Medvetet blända annan person, även i mörker
• Otilräckliga förebyggande säkerhetsanordningar vid uppställning av instrument (t ex vid mätningar av vägar eller byggnadsplatser)
• Medvetet eller oansvarig hantering på byggnadsställningar vid användning av stege när mätning pågår i närheten av drifttagna maskiner eller nära oskyddade maskiner eller installationer
  •Direkt inriktning mot solen

Risker vid användande

⚠️ VARNING

Se upp för felaktiga mätningar om ett defekt instrument används, efter ett fall eller andra otillåtna påfrestningar resp. förändringar av instrumentet. Utför periodiska kontrollmätningar.

Särskilt efter onormal påfrestning och före/efter viktiga mätningar.

⚠ OBSERVERA

Försök inte själv att reparera instrumentet. Vänligen kontakta din återförsäljare vid defekt instrument.

⚠️ VARNING

Ändringar och modifikationer, utan användarens uttryckliga tillständ, kan inskränka användarens rätt att använda istrumentet.

Begränsningar i användande

Se kapitel Tekniska data. Instrumentet är anpassat för användning i miljö lämpad för människor.

Använd inte instrumentet i aggressiv eller explosiv miljö.

Avfallshantering

⚠ OBSERVERA

Tomma batterier får inte avfallshanteras som hushållssopor. Tänk på miljön och lämna in batterierna till närmaste återvinningsstation enligt gällande miljölagstiftning.

Instrumentet får inte avfallshanteras som hushållssopor.

Se till att instrumentet skrotas på ett sådant sätt att nationella regler efterlevs.

Följ nationella och landsspecifika regler.

Information om avfallshantering kan laddas hem från vår hemsida.

Elektromagnetisk acceptans EMV

⚠️VARNING

Instrumentet uppfyller kraven för gällande regler och normer.

Möjligheten för inverkan på annan utrustning kan trots detta inte uteslutas.

Säkerhetsföreskrifter

Laserklassificering

Instrumentet genererar en synlig laserstråle utgående från instrumentet: Instrumentet motsvarar laserklass 2 enligt: •IEC60825-1 : 2007 Lasersäkerhet

Laserklass 2 produkter:

Titta inte in i laserstrålen och rikta den inte mot andra personer i onödan. Skydd av ögat uppstår normalt genom bortvändningsreaktioner och blinkreflexen.

!VARNING

Det kan vara farligt att titta in i strålen med ett optiskt instrument t.ex. kikare, teleskop.

⚠ OBSERVERA

Titta inte in i laserstrålen, det kan vara farligt för ögonen.

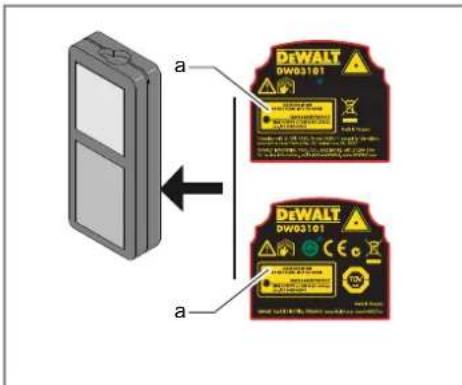

Produktetikettering

Applicera laseretiketten (a) för ditt språk.

Sisällysluettelo

Kalibrering av helningsføler (Helningskalibrering) - - -16

Tekniske data 17

Meldingskoder 18

Vedlikehold 18

Garanti 18

Sikkerhetsinstrukser 18

Ansvarsområder 18
Tillatt bruk - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 19
Ulovlig bruk - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 19
Farer ved bruk- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 19
Begrensning av bruk 19
Avfallshändtering - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 19
Elektromagnetisk kompatibilitet (EMC)- - - - - - - - - - 19
Laserklassifisering - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 20
Merking- -20

Helningen vises (område ±180°).

Målefunksjoner

Minne (20 siste vises) Slette minne

De 20 siste vis- ningene vises.

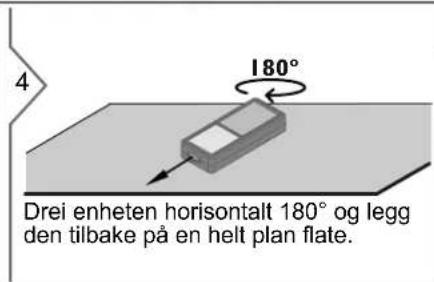

Kalibrering av helningsføler (Helningskalibrering)

204 Beregningsfeil Mål på nytt.

•Ett års gratis service

•Ett års full garanti

•Ett års gratis service

•90 dagers pengene tilbake-garanti

Mer detaljert informasjon finner du på internett, på www.dewalt.com.

Sikkerhetsinstrukser
