KULLANIM KILAVUZU DW03101 DEWALT

Pillerin takılması 3

İşlemler 4

Ölçüm referansının ayarlanması / üçayak - - - - - - - - - 4

Zamanlayıcı (otomatik-serbest bırakma) - - - - - - - - 5

Ölçüm İşlevleri....7

Pisagor (kısmi yükseklik) - - - - - - - - - - - - - - - - - - - 12

işaretleme 13

Akıllı Yatay Mod - - - - - - - - - - - - - - - - - - - - - - - - - - - - 13

Eğim sensörünün ayarlanması (Eğim Kalibrasyonu) -16

Teknik Veriler 17

Mesaj Kodlari-18

Bakım 18

Garanti 18

Emniyet Talimatnamesi 18

Sorumluluk Alanları 18

Cihazın uygun kullanım şekilleri - - - - - - - - - - - - - - - - - - - 19

Kullanırken Ortaya Çıkabilecek Tehlikeler - - - - - - - 19

Kullanım Alanı Sınırları----19

İlk kullanımdan önce, güvenlik talimatlarının ve kullanma kılavuzunun dikkatle okunması gerekmektedir.

Üründen sorumlu kişinin, tüm kullanıcıların ilgili yönerge- leri anladığından ve uyguladığından emin olması gerek- mektedir.

Kullanılan simgelerin anlamları aşağıda açıklanmıştır:

!UYARI

Potansiyel olarak tehlikeli bir duruma veya dikkat edilmez ise, ölüme ya da ciddi yaralanmaya yol açabilecek türden amaç dışı kullanıma dikkati çeker.

⚠️DIKKAT

Potansiyel olarak tehlikeli bir duruma veya dikkat edilmez ise, hafif yaralanmalara ve/veya malzeme, finans ve çevre açısından zarara yol açabilecek türden amaç dışı kullanıma dikkati çeker.

i Ürünün, teknik olarak doğru ve verimli bir şekilde kullanılabilmesi için, kullanıcıya yardımcı olacak kullanım bilgileri.

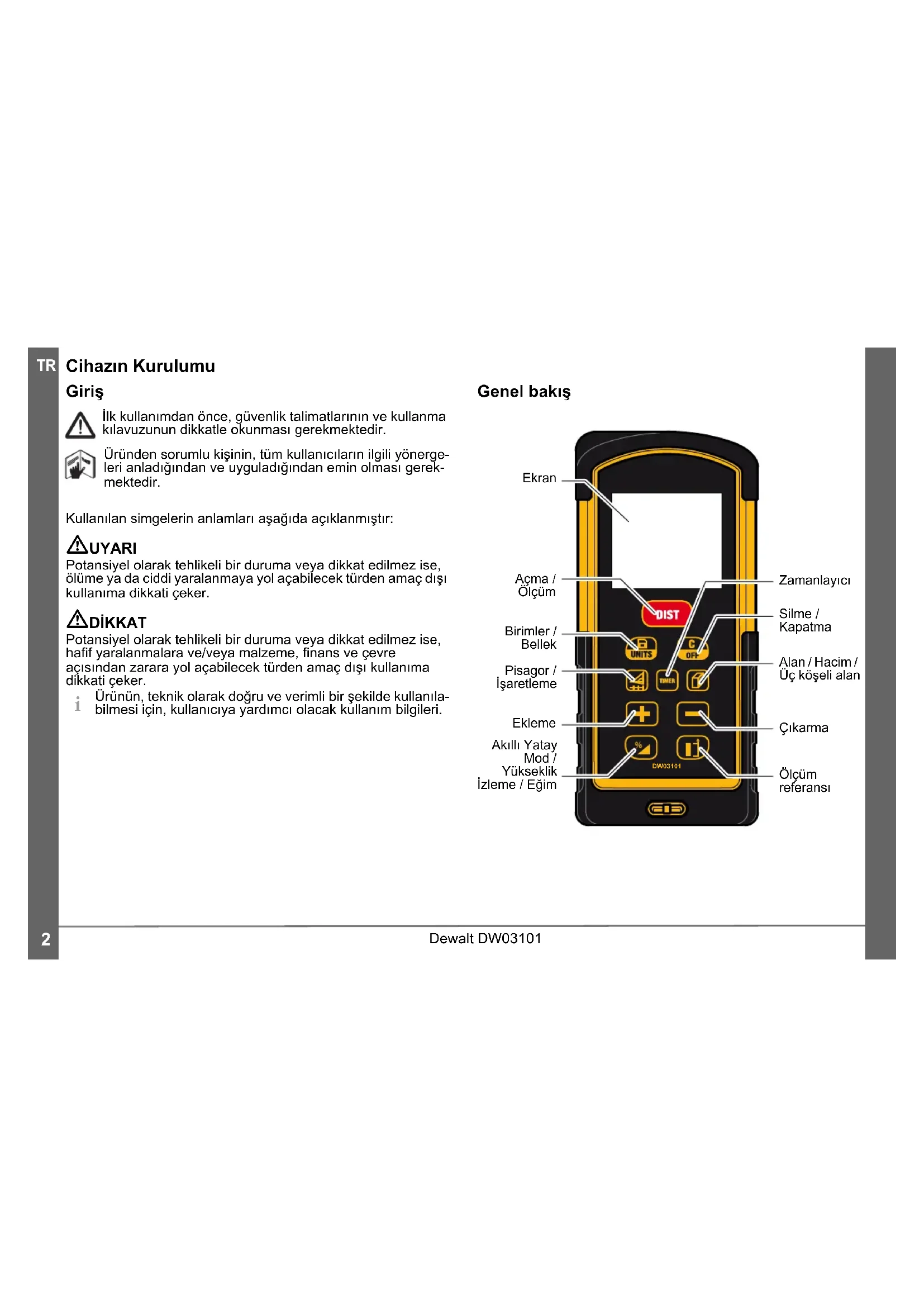

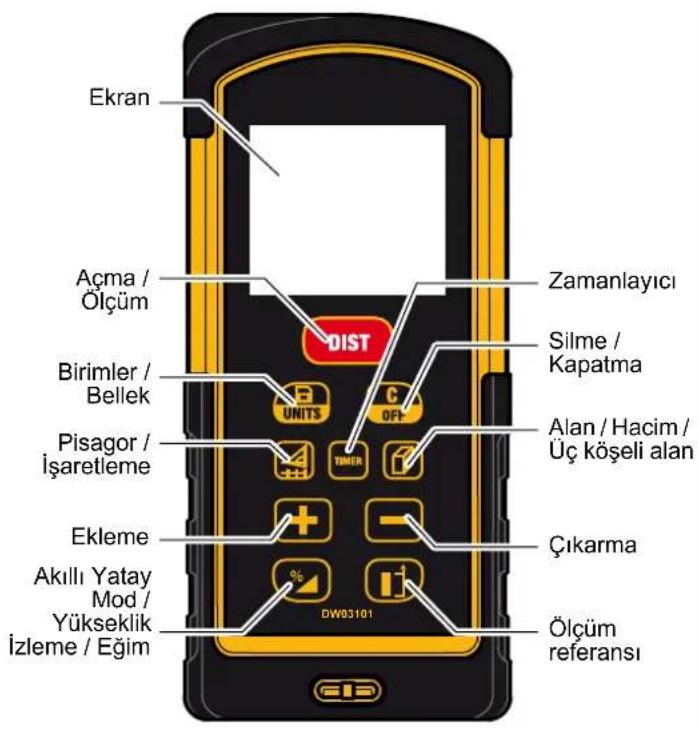

Genel bakış

Ekran Açma / Ölçüm Birimler / Bellek Pisagor / İşaretleme Ekleme Akıllı Yatay Mod / Yükseklik İzleme / Eğim Zamanlayıcı Silme / Kapatma Alan / Hacim / Üç köşeli alan Çıkarma Ölçüm referansı DW03101

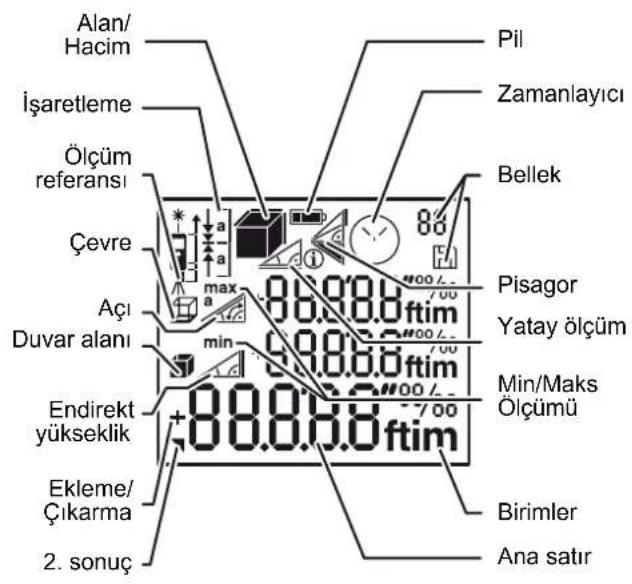

Cihazın Kurulumu Ekran

Alan/ Hacim İşaretleme Ölçüm referansı Çevre Açı Duvar alanı Endirekt yükseklik Ekleme/ Çıkarma 2. sonuç Pil Zamanlayıcı Bellek Pisagor Yatay ölçüm Min/Maks Ölçümü Birimler Ana satır

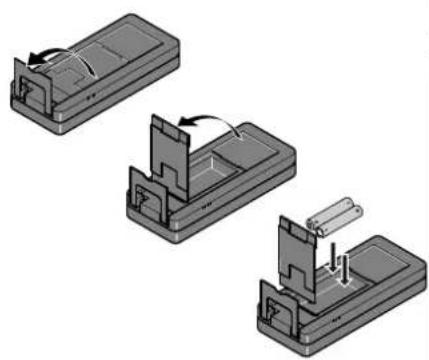

Pillerin takılması

Güvenilir bir kullanım sağlamak için, çinko-karbon pilleri kullanmayın. Pil simgesi yanıp söndüğünde pilleri değiştirin.

işlemler

Açma/Kapama İşlemi

DIST

2 sn

Cihaz kapanır.

i

Sürekli lazer modunu başlatmak için açma düğmesine 2 sn süreyle basın. 180 sn boyunca hiçbir tuşa basılmazsa cihaz otomatik olarak kapanır.

Silme

Son eylemi geri alır.

1 x

Süren işlevi bırakır, varsayılan işletim moduna gider.

Mesaj Kodları

Bir sayıyla birlikte bilgi simgesi görüntülenirse, "Mesaj Kodları" bölümündeki talimatları takip edin. Örnek:

Ölçüm referansının ayarlanması / üçayak

1

Uzaklık, cihazın önünden ölçülür.

2

Uzaklık, üçayak vida dişinden kalıcı olarak ölçülür.

3

Mesafe, cihazın arkasından ölçülür (standart ayar).

işlemler

Çok işlevsel uç parça

Uç parçanın yönelimi oto-matik olarak saptanır ve sıfır noktası buna göre ayarlanır.

Mesafe birimi ayarı

2 sn

Aşağıdaki birimler arasında geçiş sağlar:

0.000 m	0.00 ft
0.0000 m	0'00" 1/32
0.00 m	0.00 in
	0 in 1/32

Eğim birimi ayarı

ayni anda 2 sn

Aşağıdaki birimler arasında geçiş sağlar:

180°

0.0%

Zamanlayıcı (otomatik-serbest bırakma)

2

Otomatik serbest bırakma gecikmesini ayarlayın (maks. 60 sn., standart ayar 5 sn.)

i

Lazer çalıştırıldığında ve tuş serbest bırakılınca, ölçüme kadar olan kalan saniyeler geri sayım sırasında görüntülenir. Gecikmeli serbest bırakma, örn. uzun mesafelerde kesin hedefleme için önerilir. Ölçüm tuşuna basılırken cihazın sallanmasını önler.

Ölçüm İşlevleri

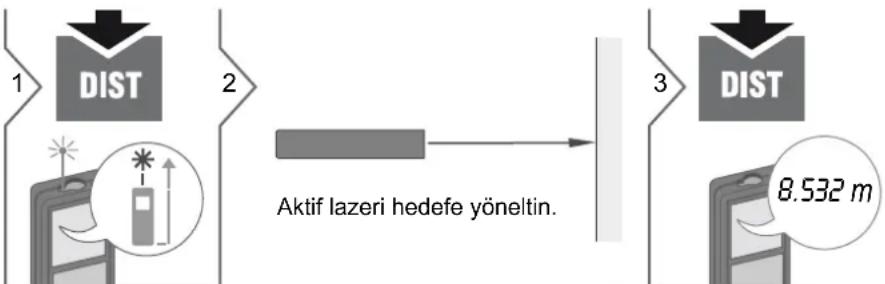

Münferit mesafe ölçümü

i

Hedef yüzeyler: Renksiz sıvı-lara, cama, suni köpük ya da yarı geçirgen yüzeylere doğru ölçüm alınırken veya çok parlak yüzeyler hedef alındığında ölçüm hataları meyda-na gelebilir. Karanlık yüzeylerde, ölçüm süresi artar.

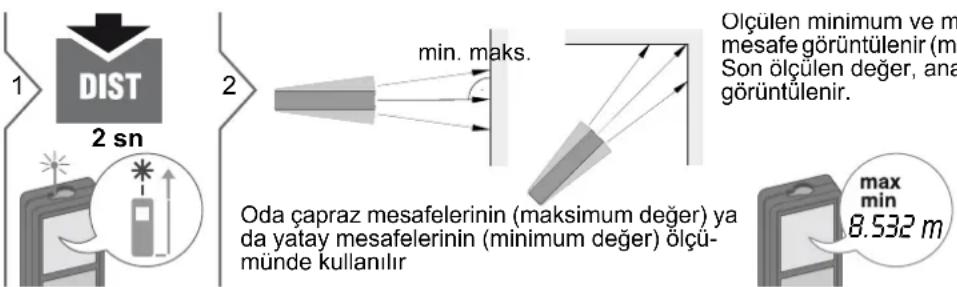

Kesintisiz / Minimum-Maksimum ölçüm

1 DIST 2 sn 2 min. maks. Odcülen minimum ve m mesafe görüntülenir (m) Son ölçülen değer, ana görüntülenir. max min 8.532 m Oda çapraz mesafelerinin (maksimum değer) ya da yatay mesafelerinin (minimum değer) ölçü- münde kullanılır

3

Kesintisiz / minimum-maksimum ölçümü durdurur.

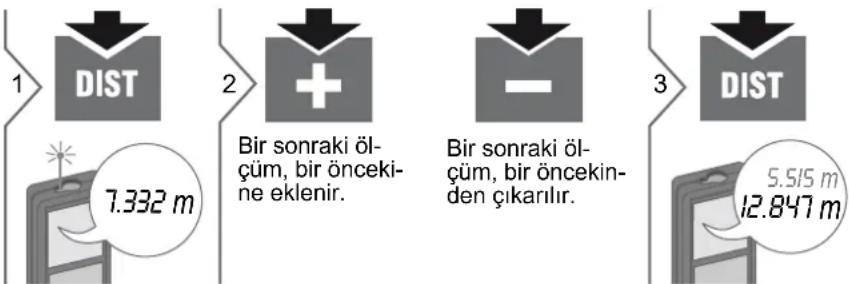

Ekleme / Çıkarma

1 DIST 7.332 m 2 Bir sonraki öl- çüm, bir önceki- ne eklenir. 3 DIST 5.515 m 12.847 m

i

Sonuç, ana satırda; ölçülen değer ise üzerinde görüntü- nir. Bu prosedür, işlem tamamlanıncaya kadar tekrarlanabilir. Aynı işlem, alanlar veya hacimlerin toplanması veya çıkarılması için de kullanılabilir.

Dewalt DW03101

1 x 1

2 Aktif lazeri ilk he- def noktasına yö- neltin.

3 DIST

4 Aktif lazeri ikinci hedef noktasına yöneltin.

5 DIST 24.352 m²

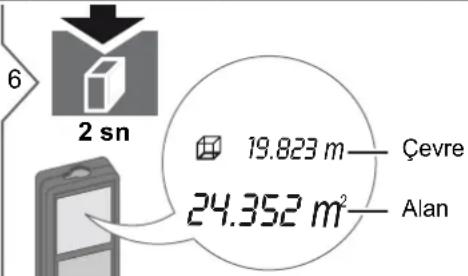

6 2 sn 19.823 m— Çevre 24.352 m²— Alan

Ölçüm İşlevleri

Hacim

1 2 x

2 Aktif lazeri ilk he- def noktasına yö- neltin.

3 DIST

4 Aktif lazeri ikinci hedef noktasına yöneltin.

5 DIST

6 Aktif lazeri üçüncü hedef noktasına yöneltin.

Aktif lazeri ilk he- def noktasına yö- neltin.

3 DIST

Aktif lazeri ikinci hedef noktasına yöneltin.

5 DIST

Aktif lazeri üçüncü hedef noktasına yöneltin.

7 DIST 24.352 m²

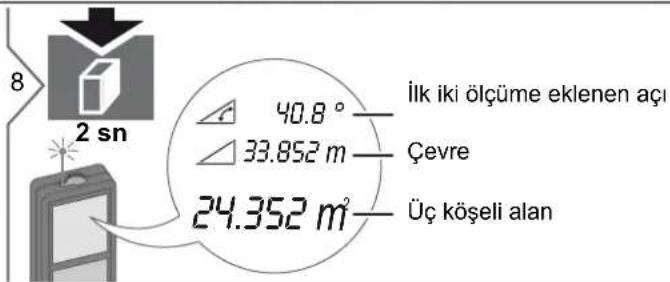

8 2 sn 40.8° 33.852 m Çevre 24.352 m² İlk iki ölçüme eklenen açı Üç köşeli alan

Ölçüm İşlevleri

Pisagor (2 noktali)

1 x 1

2 Lazeri yukarıdaki noktaya yöneltin.

3 DIST

4 Lazeri dik açıyla aşağıdaki nokta- ya yöneltin.

Sonuç, ana satırda; ölçülen mesafe ise üzerinde görüntülenir. İşlev sırasında ölçüm tuşuna 2 sn süreyle basılırsa, Minimum veya Maksimum ölçüm otomatik olarak etkinleşir.

Pisagor (3 noktali)

1 2 x

2 Lazeri yukarıdaki noktaya yöneltin.

3 DIST

4 Lazeri dik açı ya- pacak şekilde yöneltin.

5 DIST

6 Lazeri aşağıdaki noktaya yöneltin.

Sonuç, ana satırda; ölçülen mesafe ise üzerinde görüntülenir. İşlev sırasında ölçüm tuşuna 2 sn süreyle basılırsa, Minimum veya Maksimum ölçüm otomatik olarak etkinleşir.

Ölçüm İşlevleri

Pisagor (kısmi yükseklik)

1 3 x 1

2 Lazeri yukarıdaki noktaya yöneltin.

3 DIST

4 Lazeri 2. noktaya yöneltin.

5 DIST

6 Lazeri dik açı ya- pacak şekilde yöneltin.

Sonuç, ana satırda; ölçülen me- safe ise üzerinde görüntülenir. İşlev sırasında ölçüm tuşuna 2 sn süreyle basılırsa, Minimum veya Maksimum ölçüm otomatik olarak etkinleşir.

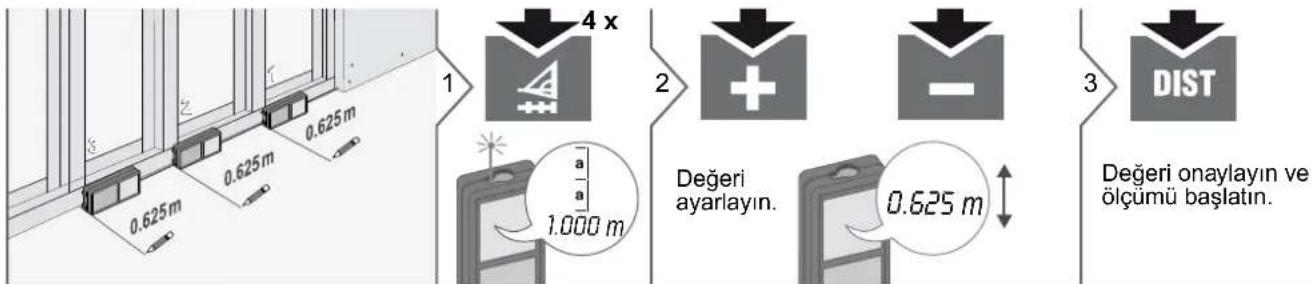

Ölçüm İşlevleri İşaretleme

4 x 1 2 Değeri ayarlayın. 3 DIST 0.625 m 0.625 m 0.625 m 0.625 m 1.000 m Değeri onaylayın ve ölçümü başlatın.

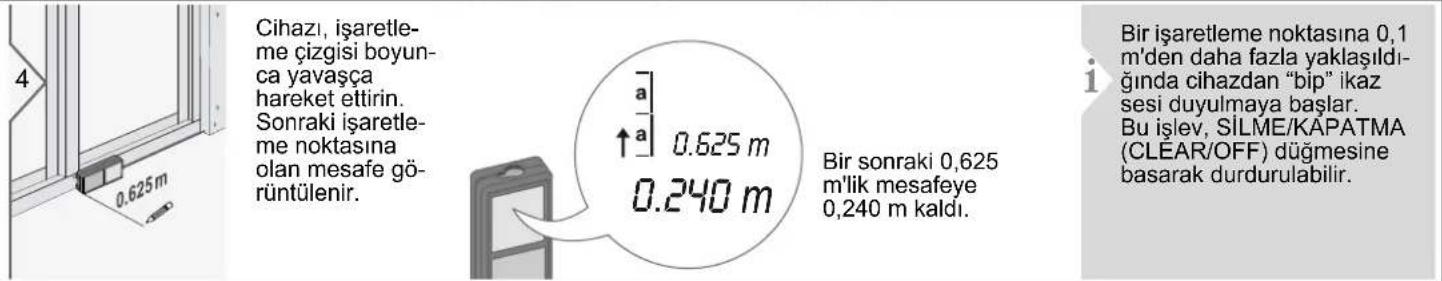

Cihazı, işaretle- me çizgisi boyun- ca yavaşça hareket ettirin. Sonraki işaretle- me noktasına olan mesafe gör- rüntülenir. 0.625 m 0.240 m a ↑ a 0.625 m Bir sonraki 0,625 m'lik mesafeye 0,240 m kaldı. Bir işaretleme noktasına 0,1 m'den daha fazla yaklaşıldı- ğında cihazdan "bip" ikaz sesi duyulmaya başlar. Bu işlev, SİLME/KAPATMA (CLEAR/OFF) düğmesine basarak durdurulabilir.

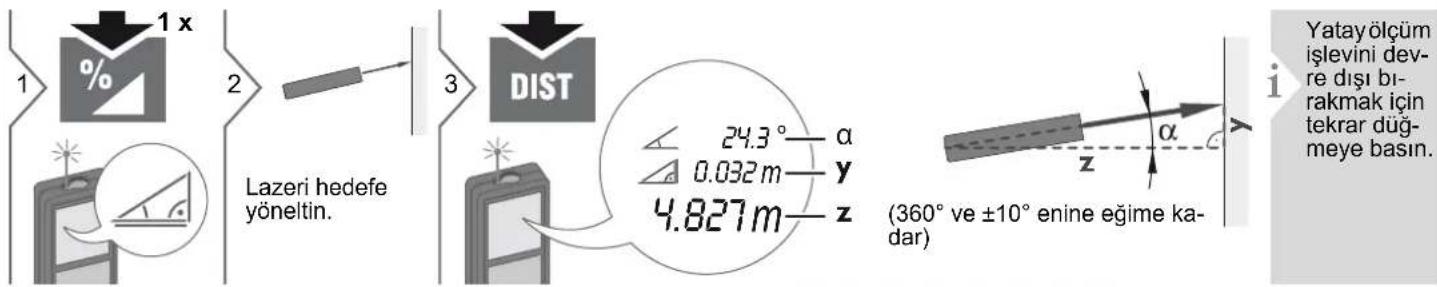

Akıllı Yatay Mod

1 x 2 3 Lazeri hedefe yöneltin. DIST 24.3° — α 0.032 m — y 4.827 m — z (360° ve ±10° enine eğime ka- dar) Yatay ölçüm işlevini dev- re dışı bir- rakmak için tekrar düğ- meye basın.

Dewalt DW03101

Ölçüm İşlevleri

Yükseklik izleme

Bu işlev, cihazın bir üçayak üzerinde açık konuma getirilmesi durumunda sürekli olarak izleme yüksekligini gösterir. Yalnızca açı otomatik olarak ölçüldüğünden, 2. mesafe ölçümüne gerek yoktur.

1 2 x %

2 Lazeri aşağıdaki noktaya yöneltin.

3 DIST

4 h3 h2 h1 β Lazeri yukarıdaki neltin, açı/yükseklik matik olarak başlar.

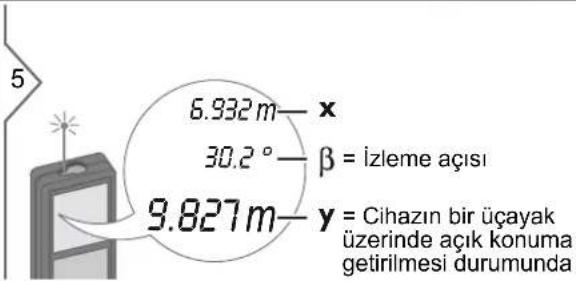

5 6.932m—x 30.2°—β = izleme açısı 9.827m—y = Cihazın bir üçayak üzerinde açık konuma getirilmesi durumunda

h3 h2 h1 β α γ i

İzlenen yük- seklik "y", 1inci hedeflenen nokta "x"e 90°'dir.

Yükseklik izlemeyi durdurur ve son ölçümü gösterir.

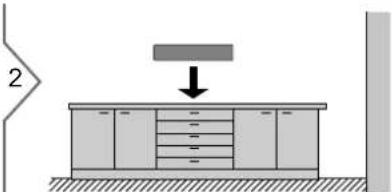

Tesviye

Bu işlev, cihazın eğimini sürekli olarak görüntüler. ±5°'lik bir eğimden itibaren cihaz sık bir "bip" ikazı vermeye başlar. 0°'ye yaklaşıkça "bip" ikazı hızlanmaya başlar. ±0.3°'lik bir eğime ulaşıldığında cihaz sürekli "bip" ikazı verir.

1 3 x %

Cihazı, tesviye edilecek nesnenin üzerine yerleştirin.

Eğim görün- tülenir (Ara- lik ±180°).

Ölçüm İşlevleri

Bellek (son 20 gösterim) Bellek Silme

1

Son 20 gösterim görüntülenir.

2

Son 20 gösterim arasında gezinir.

2 sn

Ana satırdaki değer sonraki hesaplamalarda kullanılabilir.

3

ayni anda 2 sn

Bellek tamamen silinir.

Kalibrasyon

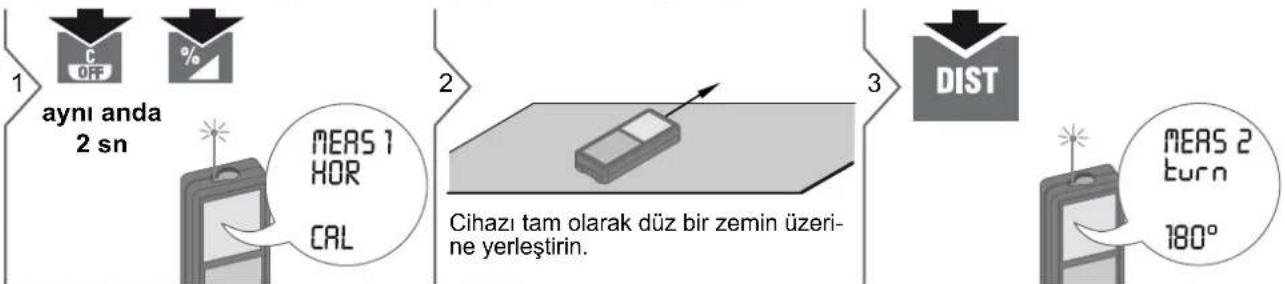

Eğim sensörünün ayarlanması (Eğim Kalibrasyonu)

4 180°

Cihazı yatay olarak 180° döndürün ve tekrar tam olarak düz bir zemin üzerine yerleştirin.

5 DIST MEAS 3 VER CAL

Cihazı baş aşağı çevirin ve tekrar tamamen düz bir zemin üzerine yerleştirin.

8 180° Cihazı yatay olarak 180° döndürün ve tekrar tam olarak düz bir zemin üzerine yerleştirin.

2 sn. sonra cihaz normal moda geri döner.

Teknik Veriler

Mesafe ölçümü
Tiplk Ölçüm Toleransı *	± 1.0 mm / 0.04 in ***
Maksimum Ölçüm Toleransı **	± 2.0 mm / 0.08 in ***
Hedef plakasının erimi	100 m / 330 ft
Tipik Erim* 80 m / 262 ft
Elverişsiz koşullarda erim ****	60 m / 197 ft
Görüntülenen en küçük birim	0.1 mm / 1/32 in
∅ lazer noktası mesafelerde	6 /30 / 60 mm(10 / 50 / 100 m)
Eğim ölçümü
Lazer işını için ölçüm toleransı****	± 0.2^
Mahfaza için ölçüm toleransı****	± 0.2^
Erim 360°
Genel
Lazer sınıfı	2
Lazer türü 635 nm, < 1 mW
Işın sapması	0.16 x 0.6 mrad
Darbe süresi 0.2 x 10	^-9 s - 0.8 x 10^-9 s
Koruma sınıfı	IP54 (toza ve sıçrayan suya karşı korumalı)
Otomatik lazer kapama 90 sn sonra
Otomatik güç kapama 180 sn sonra
Pil ömrü (2 x AAA)	5000 ölçüm işlemine kadar
Boyutlar (Y x D x G) 125.2 x 58 x 32.6 mm4.9 x 2.3 x 1.3 in
Ağırlık (piller ile birlikte)	154 g / 5.43 oz
Sıcaklık aralığı:- Saklama koşulları- İşletim	-25 ila 70 °C-13 ila 158 °F-10 ila 50 °C14 ila 122 °F

* %100 hedef yansıtcılığı (beyaz boyalı duvar), düşük artalan aydınlatması, 25 °C için geçerlidir

** %10 ila 500 hedef yansıticılığı, yüksek artalan aydınlatması, - 10 °C ila + 50 °C için geçerlidir

*** Toleranslar, %95 güven düzeyi ile 0.05 m ile 10 m arasında geçerlidir. Maksimum tolerans, 10 m ile 30 m arasında 0.1 mm/m'ye ve 30 m'nin üzerindeki uzak-lıklar için 0.2 mm/m'ye düşebilir

**** %100 hedef yansıtcılığı, yaklaşık 30'000 lüks artalan aydınlatması için geçerlidir

****kullanıcı kalibrasyonundan sonra. Kadran başına +/-45°ye kadar, derece başına +/- 0.01° ek açısal sapma. Oda sıcaklığında geçerlidir. Tüm çalıştırma sıcaklığı aralığı için, maksimum sapma +/- 0,1° olarak artış gösterir.

i Hassas dolaylı sonuçlar için bir üçayağın kullanımı önerilmektedir. Hassas eğim ölçümleri için enine eğimden kaçınılmalıdır.

İşlevler
Mesafe ölçümü evet
Min/Maks ölçümü	evet
Kesİntlısız ölçüm	evet
İşaretleme	evet
Ekleme/Çıkarma	evet
Alan	evet
Hacim	evet
Pisagor	2 noktali, 3 noktali, kısmi yükseklik
Akıllı Yatay Mod / Endirekt yükseklik	evet
Yükseklik izleme	evet
Tesviye	evet
Bellek	20 gösterim
“Bip” ikazı	evet
Işıklı ekran	evet
Çok işlevsel uç parça	evet

Mesaj Kodları

Cihazın birden fazla defa açılmasına karşın Error (Hata) mesajı görünmezse bayinize başvurun.

Bir sayıyla birlikte InFo mesajı görüntülenirse, Silme düğmesine basın ve aşağıdaki talimatları takip edin:

No. Nedeni Düzeltme İşlemi

156	10^ değerindendaha büyük çaprazeğim	Cihazı çapraz eğimsiz tutun.
162	Kalibrasyon hatası	Cihazın tam olarak yatay ve düz bir zemin üzerine yerleştirildiğinden emin olun.Kalibrasyon işlemini tekrarlayın. Hata tekrar meydana gelirse bayi-nizle görüşün.
204	Hesaplama hatası	Ölçümü tekrarlayın.
252	Sıcaklık çok yüksek	Cihazı soğutun.
253	Sıcaklık çok düşük	Cihazı ısıtın.
255	Alınan sinyal çokzayıf, ölçüm süresiçok uzun	Hedef yüzeyi değiştirin(örneğin, beyaz kağıt).
256	Alınan sinyal çokyüksek	Hedef yüzeyi değiştirin(örneğin, beyaz kağıt).
257	Artalan ışığı çokfazla	Hedef alana gölgeyapın.
258	Ölçüm aralığıdışında ölçüm	Aralığı düzeltin.
260	Lazer ışınındakesintiler oluşuyor	Ölçümü tekrarlayın.

Bakım

• Cihazı nemli, yumuşak bir bezle temizleyin.
  • Cihazı asla suya sokmayın.
• Agresif temizleyici veya çözücü madde- leri kesinlikle kullanmayın.

Garanti

Avrupa:

• 30 gün süreli risksiz memnuniyet garantisı
• Bir yıl süreyle ücretsiz servis
  •Bir yıl süreli tam garanti
  Ayrıntılı bilgilere internet üzerinden www.2helpU.com adresinden ulaşılabilir.

Kuzey Amerika:

• Üç yıl süreli sınırlı garanti
• Bir yıl süreyle ücretsiz servis
  •90 gün süreli para iade garantisi
  Ayrıntılı bilgilere internet üzerinden www.dewalt.com adresinden ulaşılabilir.

Emniyet Talimatnamesi

Bu cihazdan sorumlu şahıs, tüm kullanıcıların bu talimatları okumalarını ve gözetmelerini sağlamalıdır.

Sorumluluk Alanları

Orijinal ekipman üreticisinin sorumluluk alanları:

Avrupa:

DEWALT

Servis için 1-800-4-DEWALT'ı arayın.

www.dewalt.com

Yukarıda adı geçen şirket, Kullanma Kılavuzu dahil olmak üzere, ürünün tam emniyetli olarak teslim edilmesinden sorumludur. Söz konusu şirket, üçüncü şahıslara ait aksesuarlardan sorumlu değildir.

İşletmecinin sorumluluk alanları:

• Ürün üzerindeki emniyet talimatlarını ve kullanma kılavuzundaki talimatları anlamak.
• Kazaların önlenmesi ile ilgili yerel güvenlik yönetmeliklerine aşina olmak.
• Yetkili personel haricinde hiç kimsenin ürüne erişmesine izin vermemek.

Emniyet Talimatnamesi

Cihazın uygun kullanım şekilleri

•Mesafelerin ölçülmesi

•Eğim ölçümü

Aykırı kullanım

• Cihazı talimatnameyi öğrenmeden kullanmak
• Öngörülen sınırlar dışında kullanım
• Güvenlik sistemlerinin devre dışı bırakılması; ikaz ve dikkat etiketlerinin çıkarılması
• Cihazın alet (tornavida vs.) kullanılarak açılması
• Ürünü onarmak veya üzerinde değişiklik yapmak
• Onay almaksızın diğer imalatçıların aksesuarlarının kullanılması
• Kasıtlı olarak başkasının gözüne doğrultmak; karanlıkta doğrultulsa bile
• Çalışma sahasında yetersiz güvenlik tedbirleri (örneğin, yollarda, inşaat sahalarında vb.)
• Merdiven kullanırken, faal makinelerin yakınında çalışırken veya korumasız makine parçalarının ya da tesislerin yakınında çalışırken, iskele üzerinde kasıtlı veya sorumsuz davranışlarda bulunulması
• Ürünün doğrudan güneşe doğrultulması

Kullanırken Ortaya Çıkabilecek Tehlikeler

⚠️UYARI

Cihazın düşürülmesinden veya uygun olmayan alanda kullanılmasından ya da üzerinde yapılan değişiklikten kaynaklanan bir arıza sebebiyle, hatalı ölçümlerden sakınız. Periyodik olarak denetleme ölçümleri yapınız.

Bu denetimi, cihazın aşırı kullanımında, önemli ölçümlerden önce, önemli ölçüm sırasında ve sonrasında özellikle tekrarlayınız.

⚠️DIKKAT

Cihazı hiçbir zaman kendiniz tamir etmeyiniz. Bir arıza halinde, bölge bayiine başvurunuz.

⚠️UYARI

Açıkça onaylanmayan değişiklikler ya da modifikasyonlar, kullanıcıının ekipmanı çalıştırma yetkisini geçersiz kılar.

Kullanım Alanı Sınırları

Ayrıca "Teknik bilgiler" bölümüne bakın. Cihaz, insanlar tarafından sürekli olarak ikamet edilen alanlarda kullanılmak üzere tasarlanmıştır. Patlayıcı ya da agresif ortamlarda kullanmayın.

Elden çıkarma

⚠️DIKKAT

Bitmiş piller, evsel atıkla birlikte elden çıkarılmamalıdır. Çevreye karşı gereken özeni göstererek, bitmiş pilleri ulusal ya da yerel yönetmeliklere uygun olarak temin edilen atık toplama merkezlerine bırakın.

Ürün, evsel atıkla birlikte elden çıkarılma-malıdır.

Ürünü ülkenizde yürürlükte bulunan ulusal yönetmeliklere uygun olarak elden çıkarın.

Ulusal ve spesifik yönetmeliklere göre hareket edin.

Ürünün kullanımına özgü ve atık yönetimi ile ilgili bilgiler, ana sayfamızdan indirilebilir.

Elektromanyetik Uyumluluk (EMC)

⚠️UYARI

Bu cihaz, ilgili standartlarda ve yönetmeliklerde yer alan en katı gerekliliklere uygundur.

Bununla birlikte, cihazın diğer cihazlara parazit yapma olasılığı tam olarak ortadan kaldırılamaz.

Emniyet Talimatnamesi

Lazer Sinifi

Cihazın ön tarafından dışarıya çıkan ve görülebilen bir lazer ışını üretir.

Bu ürün, aşağıdaki talimatnamelere göre, Sınıf 2 lazer kategorisine girer:

- IEC60825-1 : 2007 "Lazer Cihazları Güvenliği"

Lazer Sınıfı 2 Ürünleri:

Gözünüzü, gereksiz yere lazer ışınına dikmeyiniz ve bu ışınları başkalarının üzerine tutmayınız. Göz, normal halde kendini, sakınarak ve göz kapaklarını kapatma (göz kırpma) refleksi ile korur.

!UYARI

Lazer ışınına, optik bir araçla (teleskop, dürbün gibi) direkt olarak bakmak, tehlikeli olabilir.

⚠️DIKKAT

Lazer ışınına bakmak, göz için tehlike yaratabilir.

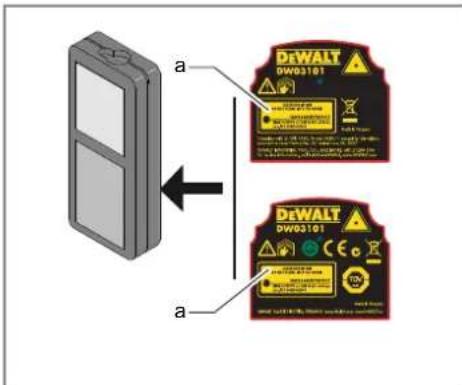

Etiket Yazıları

Ülkenizin diline ait lazer etiketi (a) yapış- tırın.

DEWALT.
