DW03101 - Telemetro DEWALT - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Telemetro laser
Marca	DeWALT
Modello	DW03101
Dimensioni (A x P x L)	125,2 x 58 x 32,6 mm
Peso (con pile)	154 g
Alimentazione	2 pile AAA (alcaline consigliate)
Durata delle pile	Fino a 5000 misurazioni
Classe laser	Classe 2, 635 nm, < 1 mW
Portata di misura (con bersaglio)	100 m
Portata tipica	80 m
Tolleranza di misura (tipica)	± 1,0 mm
Unità minima visualizzata	0,1 mm
Misurazione dell'inclinazione	Sì, fino a 360° con tolleranza ±0,2°
Funzioni di misura	Distanza, Min/Max, continua, picchettamento, addizione/sottrazione, superficie, volume, triangolare, Pitagora (2/3 punti, altezza parziale), modalità orizzontale intelligente, inseguimento laterale, livellamento orizzontale
Memoria	Ultimi 20 risultati
Timer	Sì, regolabile fino a 60 s
Segnale acustico	Sì (attivabile/disattivabile)
Retroilluminazione del display	Sì
Grado di protezione	IP54 (protezione contro polvere e schizzi d'acqua)
Spegnimento automatico	Laser dopo 90 s, dispositivo dopo 180 s
Temperatura di esercizio	-10 °C a +50 °C
Temperatura di stoccaggio	-25 °C a +70 °C
Piastra finale multifunzione	Rilevamento automatico, regolazione punto zero
Manutenzione	Pulire con un panno morbido e umido; non usare solventi
Garanzia	30 giorni soddisfatti o rimborsati, 1 anno di manutenzione gratuita, 1 anno di garanzia totale (Europa); 3 anni di garanzia limitata (Nord America)

Domande frequenti - DW03101 DEWALT

Come accendere il telemetro DW03101?

Premere il pulsante Accensione/Misura (DIST) per 2 secondi per attivare il laser in continuo. Il dispositivo si spegne automaticamente dopo 180 secondi di inattività.

Come cambiare le pile del Dewalt DW03101?

Aprire il vano pile sul retro del dispositivo. Inserire due pile AAA rispettando la polarità. Utilizzare pile alcaline per prestazioni ottimali. Sostituire le pile quando il simbolo della batteria lampeggia.

Cosa fare se appare un codice di errore sul display?

Se il messaggio Errore persiste dopo un riavvio, contattare il rivenditore. Per i codici InFo (es. 156, 162, 252), premere il pulsante Clear e seguire le istruzioni del manuale (es. evitare inclinazione trasversale, ripetere la calibrazione).

Come misurare una superficie con il DW03101?

Premere due volte il tasto Superficie/Volume. Misurare la lunghezza puntando il primo punto, poi la larghezza puntando il secondo punto. Il risultato viene visualizzato sulla linea principale. Tenere premuto 2 secondi per vedere il perimetro.

Come calibrare il sensore di inclinazione?

Posizionare il dispositivo su una superficie piana. Seguire i passaggi del manuale: misurare in posizione iniziale, ruotare il dispositivo di 180° in orizzontale, capovolgerlo, poi ruotare nuovamente di 180°. Sono necessarie 8 misurazioni in totale per una calibrazione completa.

Qual è la portata massima del telemetro?

La portata raggiunge 100 m su un bersaglio e 80 m in condizioni tipiche. In condizioni sfavorevoli (forte luminosità, bersaglio poco riflettente), la portata può scendere a 60 m.

Come utilizzare la modalità di misura continua?

Tenere premuto il pulsante DIST per 2 secondi. Il dispositivo esegue misurazioni in continuo. Vengono visualizzati i valori minimo e massimo. Premere C per fermare.

Il telemetro è resistente all'acqua?

Il dispositivo ha un grado di protezione IP54, che lo protegge da polvere e schizzi d'acqua. Non immergerlo e pulirlo con un panno umido.

Come cancellare la memoria degli ultimi 20 risultati?

In modalità memoria, tenere premuti contemporaneamente i pulsanti Unità e Pitagora per 2 secondi. La memoria viene completamente cancellata.

Quali precauzioni di sicurezza osservare?

Non guardare mai direttamente nel raggio laser (classe 2). Evitare di puntare verso persone. Non utilizzare strumenti ottici per osservare il raggio. Rispettare le temperature di esercizio (-10 °C a 50 °C) e non modificare il dispositivo.

MANUALE UTENTE DW03101 DEWALT

Impostazione dello strumento 2

Introduzione - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 2

Descrizione generale -2

Display - 3

Inserimento delle batterie -3

Operazioni 4

Accensione/Spegnimento- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 4

Clear (Annulla) -4

Codici dei messaggi -4

Impostazione del riferimento di misura / del treppiede- -4

Adattatore multifunzione -5

Impostazione delle unità della distanza - - - - - - - - - - - 5

Impostazione delle unità dell'inclinazione- - - - - - - - - - 5

Timer (rilascio automatico) - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 5

Beep ON/OFF-6

Illuminazione ON/OFF - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 6

Funzioni di misura 7

Misura di una distanza singola - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 7

Misura permanente / minima-massima ----7

Addizione / Sottrazione ----7

Superficie -8

Volume-9

Superficie triangolare- - - - - - - - - - - - - - - - - - - - - - - - 10

Pitagora (2 punti)- - - - - - - - - - - - - - - - - - - - - - - - - - - - 11

Pitagora (3 punti)- 11

Pitagora (altezza parziale) - - - - - - - - - - - - - - - - - - 12

Tracciamento 13

Smart Horizontal Mode 13

Tracciamento altezza- - - - - - - - - - - - - - - - - - 14

Livellamento in corso 14

Memoria (ultimi 20 valori) - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 15

Cancellazione della memoria ----15

Calibrazione-16

Calibrazione del sensore di inclinazione (calibrazione di inclinazione) - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 16

Dati tecnici 17

Codici dei messaggi-18

Cura-18

Garanzia 18

Istruzioni per la sicurezza -18

Ambiti di responsabilità- - - - - - - - - - - - - - - - - - - - - - - - - - - - - 18

Uso consentito- - - - - - - - - - - - - - - - - - - - - - - - - - 19

Uso non consentito 19

Pericoli insiti nell'uso 19

Limiti all'uso- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 19

Smaltimento 19

Compatibilità elettromagnetica (EMC) ----19

Classificazione laser -20

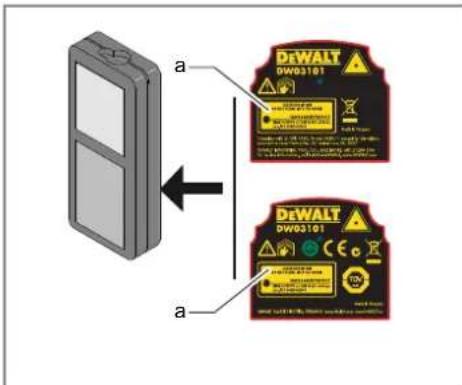

Etichette - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 20

Impostazione dello strumento

Introduzione

Prima di utilizzare lo strumento per la prima volta leggere attentamente le istruzioni di sicurezza e il manuale d'uso.

La persona responsabile dello strumento deve accertarsi che tutti gli operatori comprendano e rispettino le istruzioni di sicurezza.

I simboli utilizzati hanno il seguente significato:

AVVERTENZA

Situazione potenzialmente pericolosa o uso improprio che, se non evitati, potrebbero causare la morte o lesioni gravi.

ATTENZIONE

Situazione potenzialmente pericolosa o uso non consentito che possono causare lesioni lievi alle persone e gravi danni materiali, economici o ambientali.

i Introduce indicazioni importanti a cui bisogna attenersi per usare lo strumento in modo tecnicamente corretto ed efficiente.

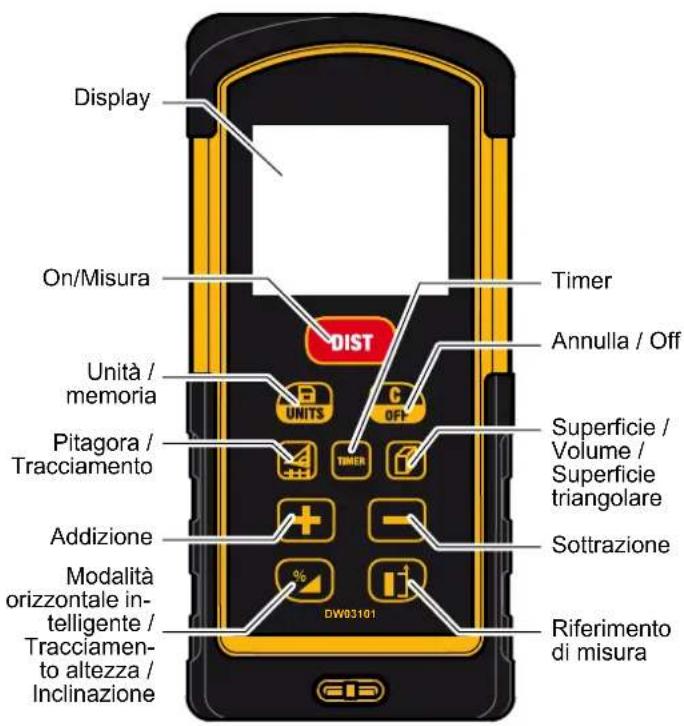

Descrizione generale

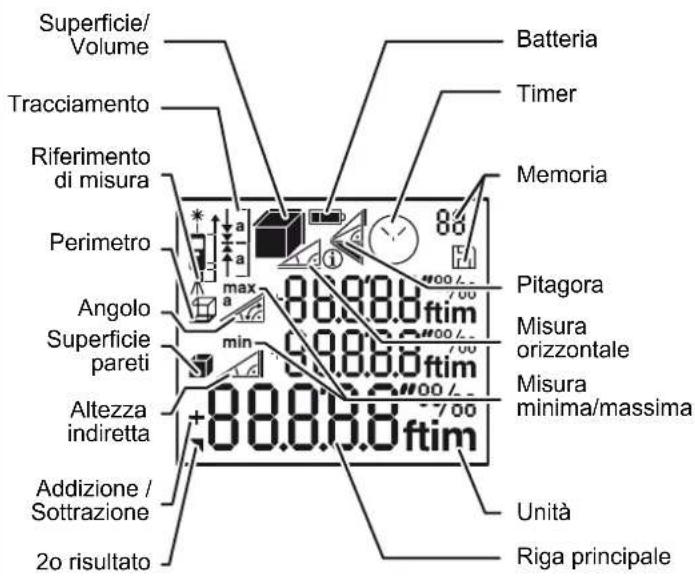

Impostazione dello strumento Display

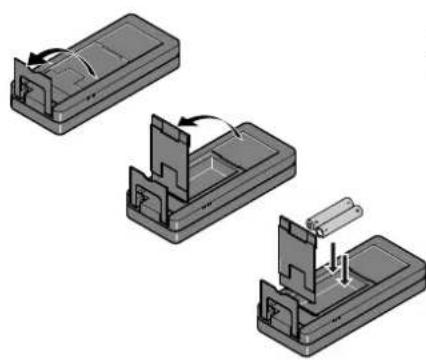

Inserimento delle batterie

Per garantire un funzionamento affidabile non usare batterie allo zin-co-carbone. Sostituire la batterie quando il simbolo lampeggia.

Operazioni

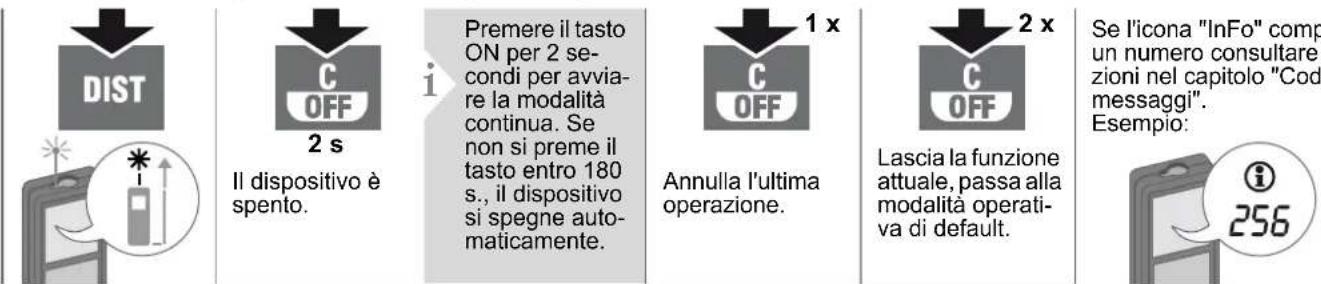

Accensione/Spegnimento Clear (Annulla) Codici dei messaggi

Il dispositivo è spento.

i

Premere il tasto ON per 2 secondi per avviare la modalità continua. Se non si preme il tasto entro 180 s., il dispositivo si spegne automaticamente.

Annulla l'ultima operazione.

Lascia la funzione attuale, passa alla modalità operativa di default.

Se l'icona "InFo" compare con un numero consultare le istruzioni nel capitolo "Codici dei messaggi". Esempio:

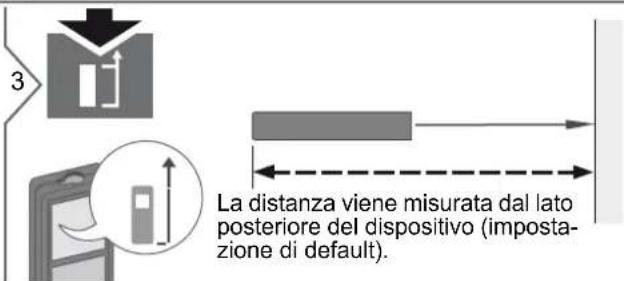

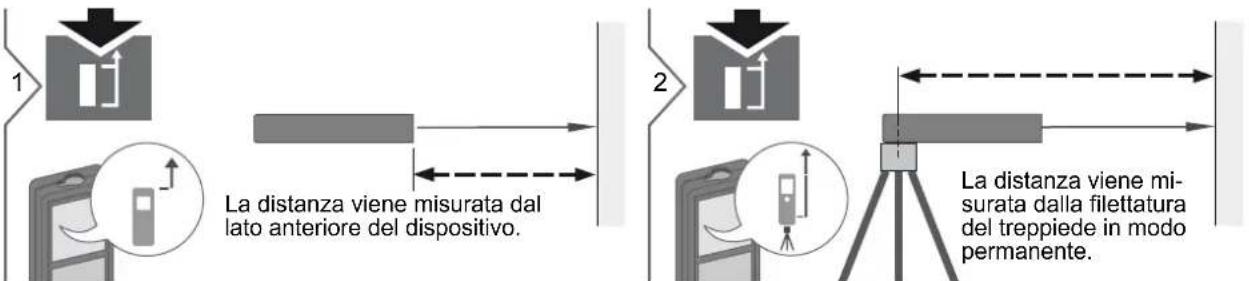

Impostazione del riferimento di misura / del treppiede

Operazioni

Adattatore multifunzione

L'orientamento dell'adattatore viene rilevato automaticamente e il punto zero viene impostato di conseguenza.

Impostazione delle unità della distanza

2s

Per passare tra le sequenti unità:

0.000 m	0.00 ft
0.0000 m	0'00" 1/32
0.00 m	0.00 in
	0 in 1/32

Impostazione delle unità dell'inclinazione

2 s simultanea- mente

Per passare tra le sequenti unità:

180°

0.0%

Timer (rilascio automatico)

2

Regolare il ritardo del rilascio automatico (max. 60 s., 5 s. per default)

i

Quando si rilascia il tasto con il laser attivo compare il conto alla rovescia dei secondi che mancano alla misura. Può essere utile impostare il rilascio ritardato per ottenere un puntamento preciso ad es. a distanze elevate. Evita infatti che il dispositivo vibri quando si preme il tasto per la misura.

Dewalt DW03101

Operazioni

Beep ON/OFF Illuminazione ON/OFF

2 s simultanea- mente

2 s simultanea- mente

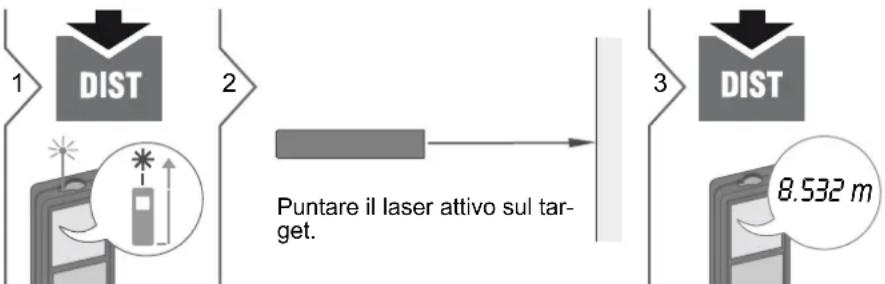

Misura di una distanza singola

i

Superfici target: se si misura la distanza da liquidi incolori, vetro, polistirolo o superfici semipermeabili o si punta su superfici molto lucide possono verificarsi errori di misura. Se si punta su superfici scure il tempo di misura aumenta.

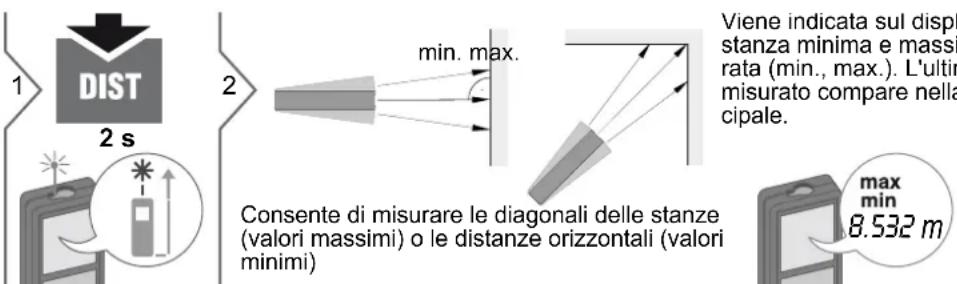

Misura permanente / minima-massima

3

Arresta la misura permanente / minima-massima.

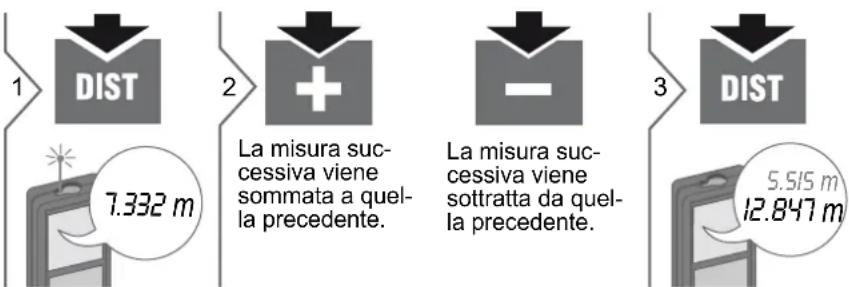

Addizione / Sottrazione

i

Il risultato viene indicato nella riga principale e il valore misurato in quella precedente. Se necessario la procedura può essere ripetuta. La stessa operazione consente di sommare e sottrarre superfici o volumi.

Dewalt DW03101

Funzioni di misura

Superficie

Funzioni di misura

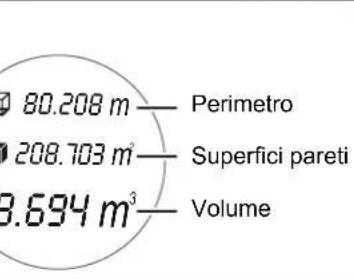

Volume

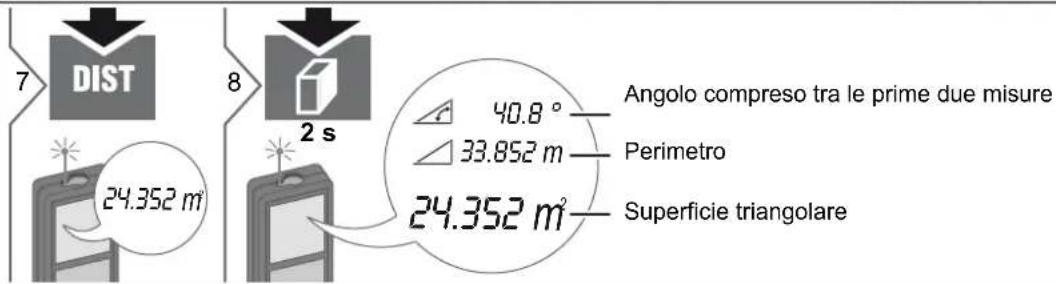

Funzioni di misura Superficie triangolare

Funzioni di misura

Pitagora (2 punti)

Il risultato viene indicato nella riga principale e la distanza misurata sopra a questa. Premendo il tasto di misura per 2 s in questa funzione si attiva automaticamente la misura minima o massima.

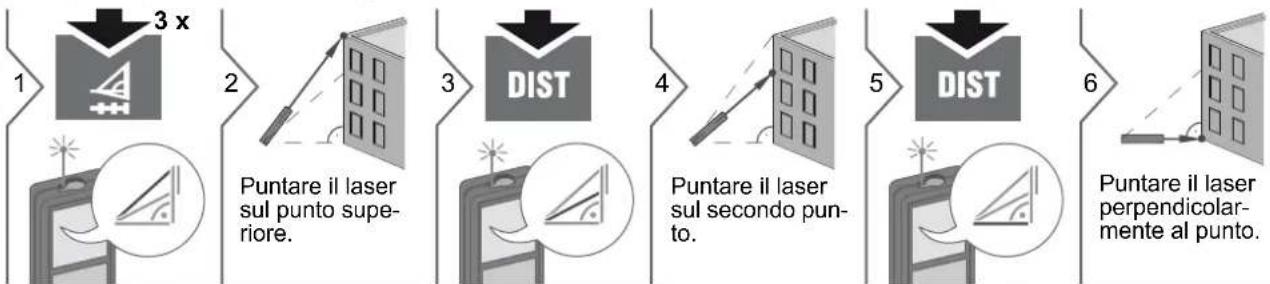

Pitagora (3 punti)

Il risultato viene indicato nella riga principale e la distanza misurata sopra a questa. Premendo il tasto di misura per 2 s in questa funzione si attiva automaticamente la misura minima o massima.

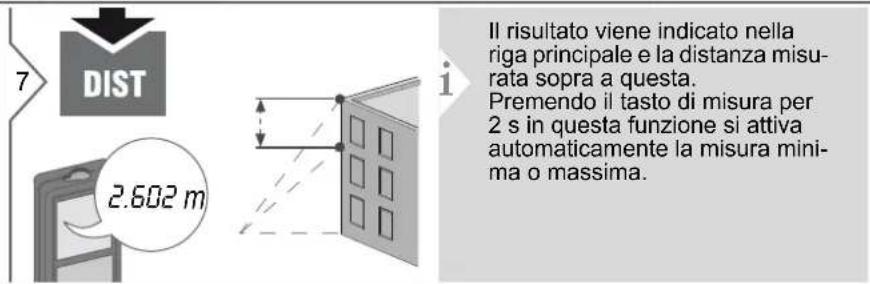

Funzioni di misura Pitagora (altezza parziale)

Il risultato viene indicato nella riga principale e la distanza misurata sopra a questa. Premendo il tasto di misura per 2 s in questa funzione si attiva automaticamente la misura minima o massima.

Funzioni di misura

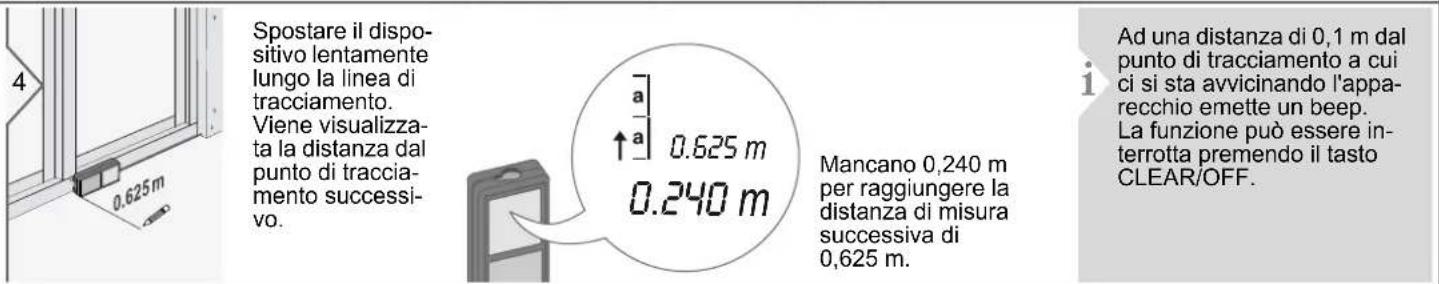

Tracciamento

Smart Horizontal Mode

Dewalt DW03101

Funzioni di misura

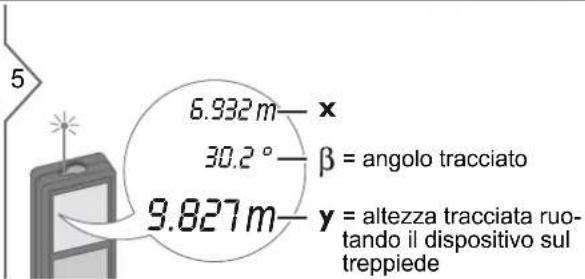

Tracciamento altezza

Questa funzione visualizza di continuo l'altezza tracciata quando si ruota il dispositivo su un treppiede. Non è necessaria la misura della 2a distanza perché viene misurato automaticamente solo l'angolo.

Arresta il tracciamento dell'altezza e visualizza l'ulti- ma misura.

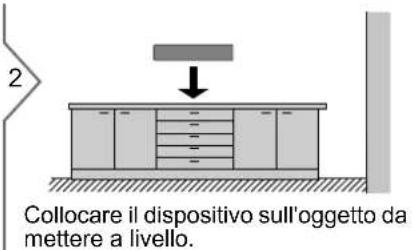

Livellamento in corso

Questa funzione indica permanente l'inclinazione del dispositivo. A partire da un'inclinazione di ±5° il dispositivo inizia ad emettere un segnale acustico rapido. Più si avvicina a 0° più il segnale diventa frequente. Quando raggiunge un'inclinazione di ±0.3° il segnale diventa continuo.

Sul display compare l'inclinazione (campo ±180°).

Funzioni di misura

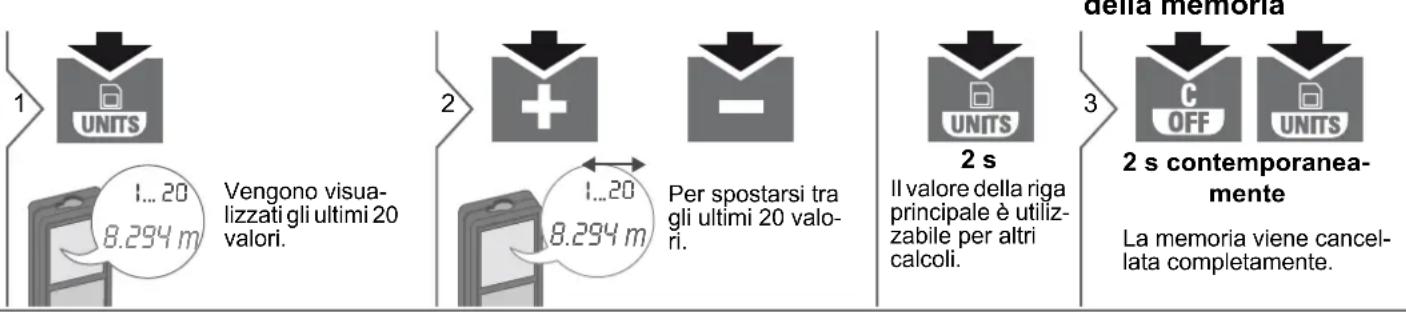

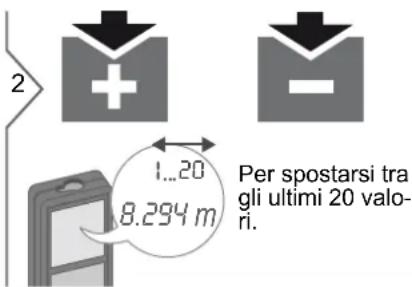

Memoria (ultimi 20 valori) Cancellazione

Vengono visualizzati gli ultimi 20 valori.

Per spostarsi tra gli ultimi 20 valori.
Il valore della riga principale è utilizzabile per altri calcoli.

della memoria

La memoria viene cancelata completamente.

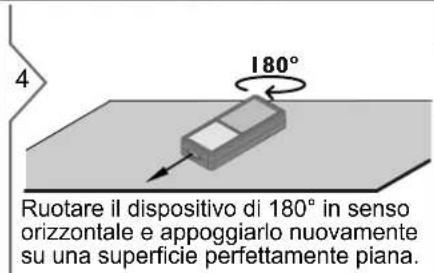

Calibrazione

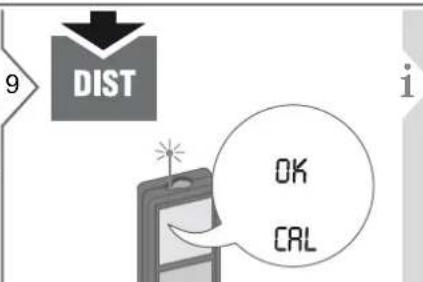

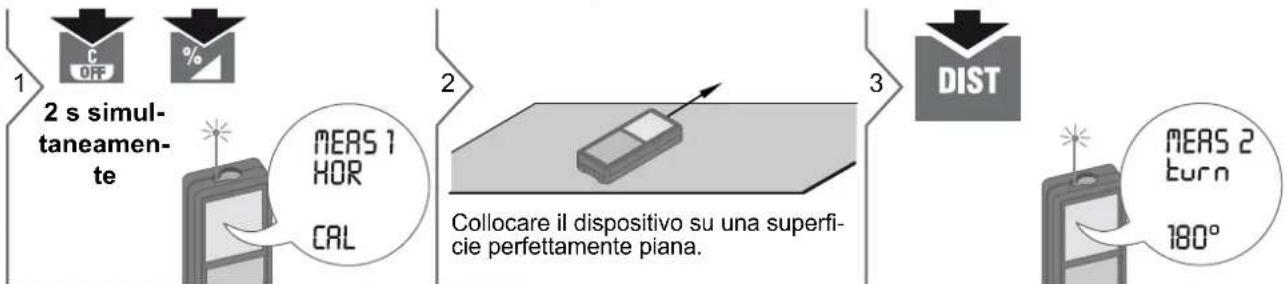

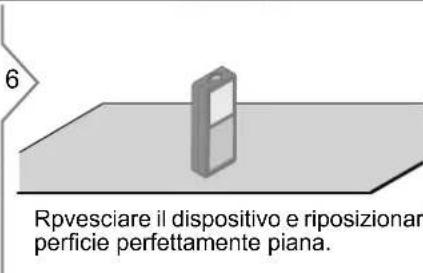

Calibrazione del sensore di inclinazione (calibrazione di inclinazione)

Misura della distanza
Tolleranza di misura tipica* ± 1,0 mm / 0,04 in ***
Tolleranza di misura massima**	± 2.0 mm / 0.08 in ***
Portata della piastra segnale 100 m / 330 ft
Portata tipica* 80 m / 262 ft
Portata in condizioni sfavore- voli ****	60 m / 197 ft
Unità minima visualizzata 0,1 mm / 1/32 in
∅ punto laser a una distanza di	6 /30 / 60 mm(10 / 50 / 100 m)
Misura dell'inclinazione
Tolleranza di misura dal raggio laser****	± 0.2^
Tolleranza di misura dall'alloggiamento****	± 0.2^
Portata 360°
Informazioni generali
Classe laser 2
Tipo di laser 635 nm, < 1 mW
Divergenza del raggio 0.16 x 0.6 mrad
Durata impulsi 0.2 x 10	^-9 s - 0.8 x 10^-9 s
Classe di protezione IP54 (protetto dalla polvere e dai getti d'acqua)
Spegnimento autom. del laser	Dopo 90 s
Spegnimento autom. dello strumento	Dopo 180 s
Durata delle batterie (2 x AAA)	Fino a 5000 misure
Dimensioni (A x P x L) 125.2 x 58 x 32.6 mm4.9 x 2.3 x 1.3 in
Peso (con batterie) 154 g / 5.43 oz
Intervallo di temperatura:- Stoccaggio- Funzionamento	-25 ... 70 °C-13 ... 158 °F-10 ... 50 °C14 ... 122 °F

* Per target riflettenti al 100 % (pareti bianche), sfondo scarsamente illuminato, 25 °C

** Per target riflettenti al 10 - 500 %, sfondo fortemente illuminato, da - 10 °C a + 50 °C

*** Tolleranze valide per una distanza di 0,05 m - 10 m con un livello di certezza del 95%. La tolleranza massima può diminuire a 0,1 mm/m tra 10 m e 30 m e a 0,2 mm/m per le distanze superiori a 30 m

**** Per target riflettenti al 100 %, illuminazione dello sfondo di circa 30.000 lux

***** Dopo la calibrazione utente. Deviazione aggiuntiva dall'angolo di +/- 0,01° per grado fino a +/-45° in ciascun quadrante. Riferita alla temperatura ambiente. La deviazione massima aumenta di +/- 0,1° sull'intero campo della temperatura di esercizio.

Per ottenere risultati indiretti precisi si consiglia di utilizzare un treppiede. Per ottenere misure precise dell'inclinazione evitare l'inclinazione trasversale.

Funzioni
Misura della distanza Sì
Misura minima/massima Sì
Misura permanente	Sì
Tracciamento	Sì
Addizione /Sottrazione	Sì
Superficie	Sì
Volume	Sì
Pitagora	2 punti, 3 punti, altezza parziale
Smart Horizontal Mode / Altezza indiretta	Sì
Tracciamento altezza	Sì
Livellamento	Sì
Memoria	20 valori
Beep	Sì
Display retroilluminato	Sì
Adattatore multifunzione	Sì

Codici dei messaggi

Se dopo aver acceso il dispositivo più volte il messaggio Error non scompare, rivolgersi al rivenditore.

Se il messaggio InFo compare assieme a un numero premere il tasto Clear e attenersi alle seguenti istruzioni:

N. Causa Correzione

156 Inclinazione trasversale superiore a 10°	Tenere lo strumento senza inclinazione trasversale.
162 Errore di calibrazione	Accertarsi che il dispositivo sia collocato su una superficie perfetta-mente orizzontale e piana. Ripetere la calibrazione. Se l'errore si ripete rivolgersi al proprio rivenditore.

204 Errore di calcolo Ripetere la misura.

252 Temperaturatroppo alta	Far raffreddare il dispositivo.
253 Temperaturatroppo bassa	Riscaldare il dispositivo.
255 Il segnale ricevuto è troppo debole, il tempo di misura è troppo lungo	Cambiare la superficie su cui si effettua la misura (ad es. carta bianca).
256 Segnale ricevuto troppo alto	Cambiare la superficie su cui si effettua la misura (ad es. carta bianca).
257 Troppa luce sullo sfondo	Oscurare la superficie su cui si effettua la misura.
258 Misura non compresa nell'intervallo di misura	Correggere l'intervallo di misura.
260 Raggio laser interrotto	Ripetere la misura.

Cura

• Pulire il dispositivo con un panno umido e morbido.
  •Non immergere il dispositivo nell'acqua.
• Non usare detergenti o solventi aggressivi.

Garanzia

Europa:

• Garanzia di 30 giorni soddisfatti o rimborsati, senza alcun rischio

- Un anno di assistenza gratuita

- Un anno di garanzia con copertura completa

Per informazioni dettagliate consultare il sito Internet www.2helpU.com.

Nord America:

•Tre anni di garanzia limitata

- Un anno di assistenza gratuita

- 90 giorni di garanzia soddisfatti o rimborsati

Per informazioni dettagliate consultare il sito Internet www.dewalt.com.

Istruzioni per la sicurezza

La persona responsabile dello strumento deve accertarsi che tutti gli operatori comprendano e rispettino le istruzioni di sicurezza.

Ambiti di responsabilità

Ambito di responsabilità del produttore dell'attrezzatura originale:

Europa:

DEWALT

Per contattare il servizio di assistenza chiamare 1-800-4-DEWALT.

www.dewalt.com

L'azienda sopra indicata è responsabile della fornitura dello strumento, compreso il manuale d'uso, in condizioni di totale sicurezza. L'azienda non è responsabile degli accessori di altri produttori.

Responsabilità della persona incaricata dello strumento:

• Comprendere le norme di sicurezza dello strumento e le istruzioni del manuale d'uso.
• Conoscere le normative di sicurezza locali relative alla prevenzione degli infortuni.

Istruzioni per la sicurezza

- Impedire l'accesso al prodotto da parte di persone non autorizzate.

Uso consentito

•Misura delle distanze

- Misura dell'inclinazione

Uso non consentito

• Uso dello strumento senza istruzioni
  •Uso al di fuori dei limiti stabiliti
• Disattivazione dei sistemi di sicu rezza e rimozione delle etichette esplicative e indicanti pericolo
• Apertura dello strumento mediante u ten- sili (cacciaviti, ecc.)
• Esecuzione di modifiche o conversione del prodotto
• Uso di accessori di altre marche senza espressa approvazione
• Abbagliamento intenzionale di terze persone; anche al buio
• Misure di sicurezza insufficienti per il sito di rilievo (es. misure su strade, cantieri, ecc.)
• Man eggiamento intenzionale o con scarsa attenzione su impalcature, su scale, effettuando misure vicino a macchinari in movimento o parti di macchine o impianti privi di protezione
  •Puntamento diretto verso il sole

Pericoli insiti nell'uso

⚠ AVVERTENZA

Se lo strumento è difettoso, è caduto, è stato usato scorrettamente o modificato, verificare che le misure errate della distanza siano corrette. Eseguire periodicamente misure di controllo, in particolare se lo strumento è stato utilizzato in modo eccessivo e prima e dopo delle misure importanti.

ATTENZIONE

Non eseguire mai riparazioni sul prodotto. Se lo strumento è danneggiato rivolgersi al rivenditore di zona.

⚠ AVVERTENZA

Qualsiasi modifica o variazione non espressamente autorizzata può invalidare il diritto dell'utilizzatore a usare lo strumento.

Limiti all'uso

Consultare il capitolo "Dati tecnici". Lo strumento è adatto all'impiego in ambienti con insediamenti umani permanenti, non può essere utilizzato in ambienti aggressivi o a rischio di esplosione.

Smaltimento

ATTENZIONE

Non smaltire le batterie scariche assieme ai rifiuti domestici. Al fine di garantire il rispetto dell'ambiente smaltirle presso i punti di raccolta esistenti secondo quanto previsto dalle disposizioni nazionali o locali.

Non smaltire il prodotto assieme ai rifiuti domestici.

Smaltire il prodotto correttamente, nel rispetto delle normative vigenti nel paese d'uso.

Attenersi alle norme nazionali e locali vigenti in materia.

Le informazioni sul trattamento del prodotto e sulla gestione dei rifiuti possono essere scaricate dalla nostra homepage.

Compatibilità elettromagnetica (EMC)

⚠ AVVERTENZA

Il dispositivo soddisfa i severi requisiti delle direttive e delle norme in vigore in materia. Non è tuttavia possibile escludere completamente la possibilità che causi disturbi ad altre apparecchiature.

Istruzioni per la sicurezza

Classificazione laser

Il dispositivo emette raggi laser visibili che fuoriescono dallo strumento:

Si tratta di un prodotto laser della classe 2 in conformità a:

•IEC60825-1 : 2007 "Sicurezza dei dispositivi laser"

Prodotti laser della classe 2:

Non fissare il raggio laser né dirigerlo direttamente verso altre persone. Normalmente l'occhio si protegge automaticamente con reazioni fisiche quali il riflesso delle palpebre.

!AVVERTENZA

Guardare direttamente il raggio laser con dispositivi ottici (ad es. binocoli o cannocchiali) può essere pericoloso.

ATTENZIONE

Guardare il raggio laser può essere perico- loso per la vista.

Etichette

Applicare l'adesivo per il laser (a) scritto nella lingua del proprio paese.

Índice

Ligar e Desligar- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 4

Apagar - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 4

Códigos de mensagens - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 4

Sæt batterier i - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 3

Betjening 4

Tænde og slukke- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 4

Clear 4

Meddelseskoder - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 4

Indstilling af måle-reference / stativ - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 4

Multifunktionelt endestykke -5

Afstandsenheds-indstilling - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 5

Hældningsenheds-indstilling- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 5

Timer (automatisk start) -5

Innledning-2
Oversikt - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 2
Skjerm - 3
Sette i batterier - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 3

Betjening 4

Slå AV/PÅ - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 4
Slett 4
Meldingskoder -4
Endre målereferanse/stativ- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 4
Multifunksjons endestykke - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 5
Enhetsinnstilling for avstand - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 5
Enhetsinnstilling for helning - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 5
Tidstaker (automatisk utløsning) - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 5
Lydsignal AV/PÅ - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 6
Belysning AV/PÅ - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 6

Målefunksjoner 7

Måling av en enkelt avstand - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 7
Permanent / Min-maks måling ----7
Addisjon/Subtraksjon - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 7
Areal 8
Volum 9
Trekant areal 10
Pytagoras (2-punkt)- 11
Pytagoras (3-punkt)- 11
Pytagoras (delvis høyde) - - - - - - - - - - - - - - - - - - - 12
Utsetting- 13
Smart Horisontalfunksjon - - - - - - - - - - - - - - - - - - - - - - - - - - - - 13
Høydesporing 14
Nivellering 14
Minne (20 siste vises) 15

Slette minne 15

Kalibrering 16

Açma/Kapama İşlemi- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 4

Silme - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 4

Mesaj Kodlari - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 4

Bip Açık/Kapalı - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 6

Işık Açık/Kapalı - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 6

Münferit mesafe ölçümü- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 7

Kesintisiz / Minimum-Maksimum ölçüm - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 7

Ekleme / Çıkarma ----7

Alan -8

Hacim 9

Üç köşeli alan - - - - - - - - - - - - - - - - - - - - - - - - - - 10

Pisagor (2 noktali)----11

Pisagor (3 noktali)----11

Yükseklik izleme - - - - - - - - - - - - - - - - - - - - - - - - - - 14

Tesviye 14

Bellek (son 20 gösterim) - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 15

Bellek Silme 15

Kalibrasyon 16

Aykırı kullanım- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 19

Elden çıkarma - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 19

Elektromanyetik Uyumluluk (EMC) - - - - - - - - - - - - - - 19

Lazer Sinifi -20

Etiket Yazıları -20

Cihazın Kurulumu

Giriş
