BRUKSANVISNING DW03101 DEWALT

Tekniske specificationer 17

Meddelseskoder....18

Vedligeholdelse 18

Garanti 18

Personen med ansvar for produktet skal sørge for at alle brugere forstår disse anvisninger og følger dem.

1 Afstand måles fra apparatets front. 2 Afstand måles hele ti- den fra stativets ge- vind.

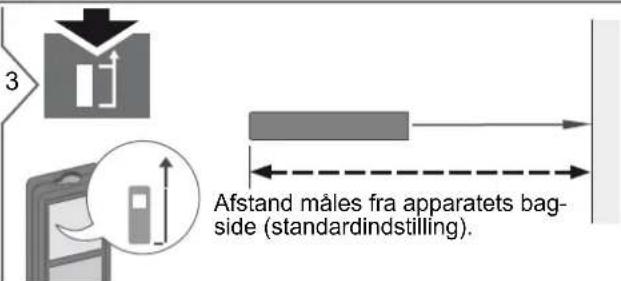

3 Afstand måles fra apparatets bag- side (standardindstilling).

Betjening

Stopper permanent / mini- mum-maksimum måling.

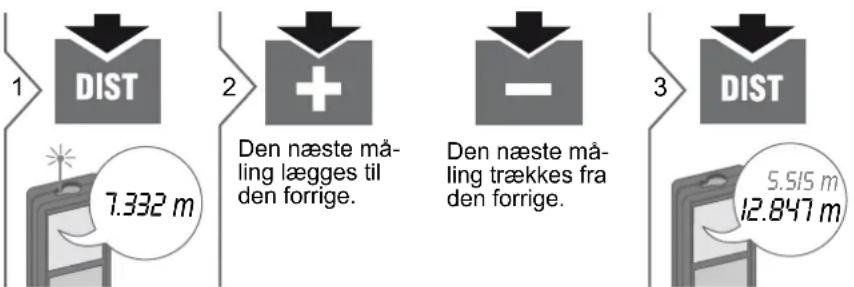

Plus / minus

Vinkel inkluderet i de første to målinger

Omkreds

Trekant areal

Målefunktioner

Tekniske specificationer

Afstandsmåling

Hvis meddelelsen InFo vises med et nummer, trykkes på Clear-knappen og følgende anvisninger følges:

Nr. Årsag Udbedring

Personen med ansvar for instrumentet skal sørge for at alle brugere forstår disse anvisninger og følger dem.

Ansvarsområder

Oppsett av instrumentet 2

Oppsett av instrumentet

Innledning

Sikkerhetsinstruksene og brukerhåndboken må leses nøye før utstyret tas i bruk for første gang.

Den som er ansvarlig for instrumentet må sørge for at det brukes i samsvar med instruksjonene.

Symbolene som brukes har følgende betydninger:

ADVARSEL

Angir en potensiell farlig situasjon eller utilsiktet bruk som kan medføre alvorlige personskader eller død, hvis ikke situasjonen blir unngått.

! OBS!

Angir potensiell farlig situasjon eller ikke tiltenkt bruk som, hvis den ikke unngås, kan føre til mindre personskader og/eller betydelige skader på utstyr og miljø, eller det kan få økonomiske følger.

Viktige avsnitt må følges i praksis for å sikre at produktet brukes på en teknisk korrekt og effektiv måte.

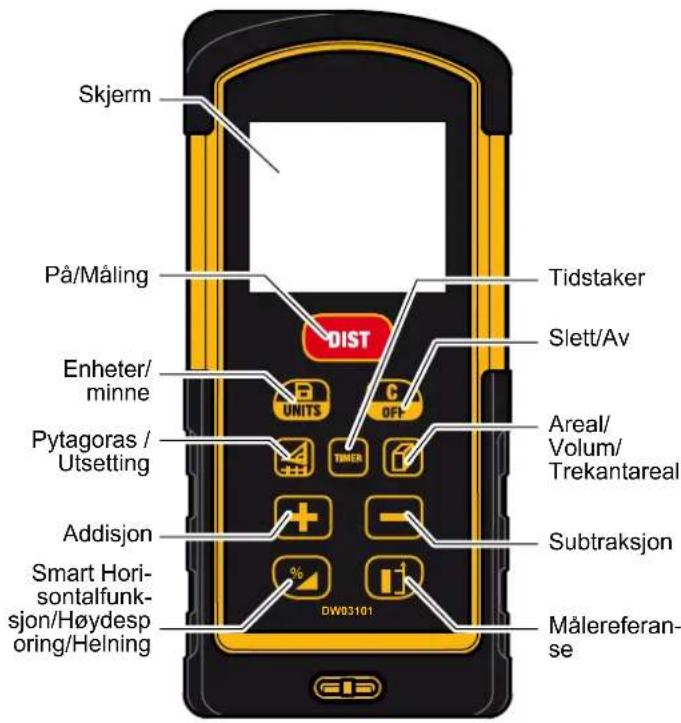

Oversikt

Skjerm På/Måling Enheter/ minne Pytagoras / Utsetting Addisjon Smart Hori- sontalfunk- sjon/Høydesp oring/Helning Tidstaker Slett/Av Areal/ Volum/ Trekantareal Subtraksjon Målereferan- se DW03101

Oppsett av instrumentet

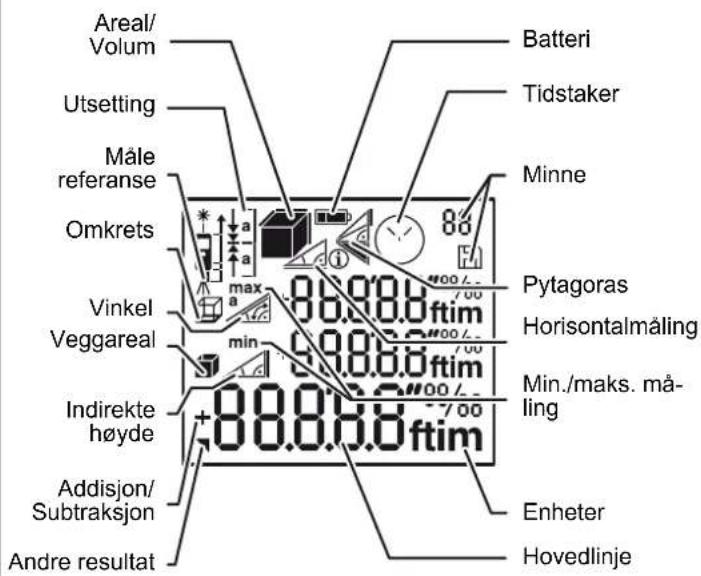

Skjerm

Areal/ Volum Utsetting Måle referanse Omkrets Vinkel Veggareal Indirekte høyde Addisjon/ Subtraksjon Andre resultat Batteri Tidstaker Minne Pytagoras Horisontalmåling Min./maks. må- ling Enheter Hovedlinje

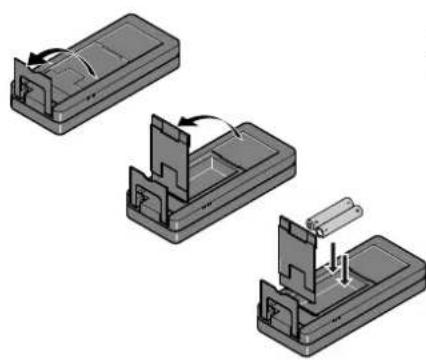

Sette i batterier

For å oppnå bedre pålitelighet bør man unngå bruk av sink-karbon-batterier. Bytt batteriene när batterisymbolet blinker.

Betjening

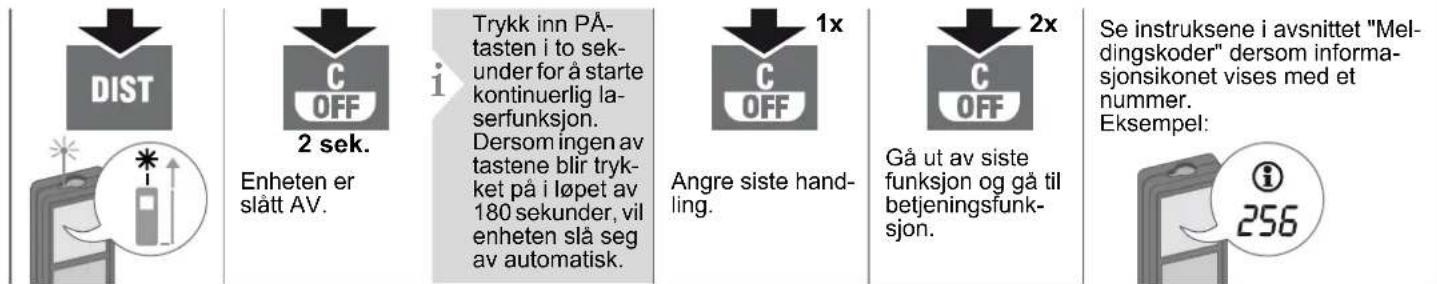

Slå AV/PÅ Slett Meldingskoder

Enheten er slått AV.

i

Trykk inn PÅ- tasten i to sek- under for å starte kontinuerlig la- serfunksjon. Dersom ingen av tastene blir tryk- ket på i løpet av 180 sekunder, vil enheten slå seg av automatisk.

Gå ut av siste funksjon og gå til betjeningsfunk- sjon.

Se instruksene i avsnittet "Meldingskoder" dersom informasjonsikonet vises med et nummer. Eksempel:

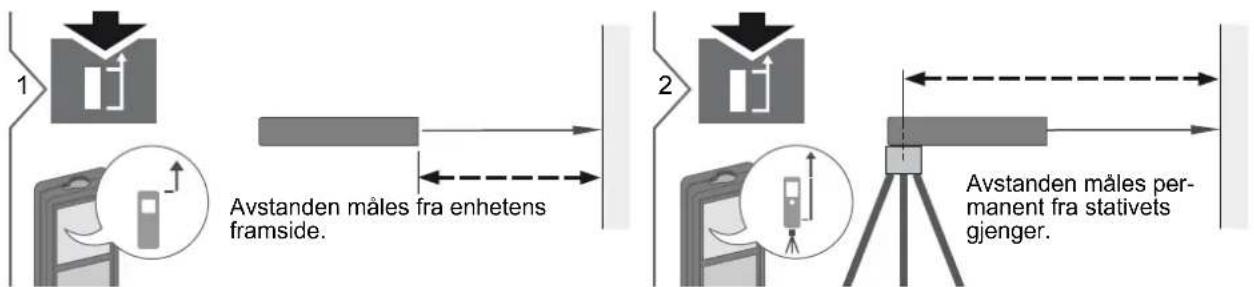

Endre målereferanse/stativ

1 Avstanden måles fra enhetens framside. 2 Avstanden måles permanent fra stativets gjenger.

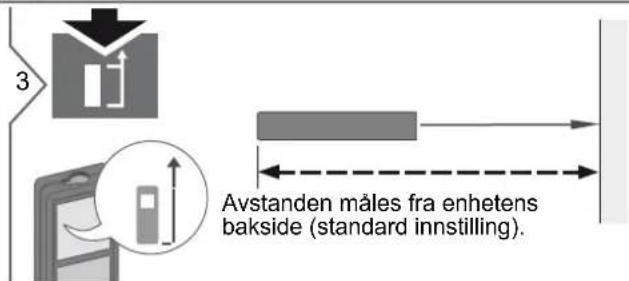

3 Avstanden måles fra enhetens bakside (standard innstilling).

Betjening

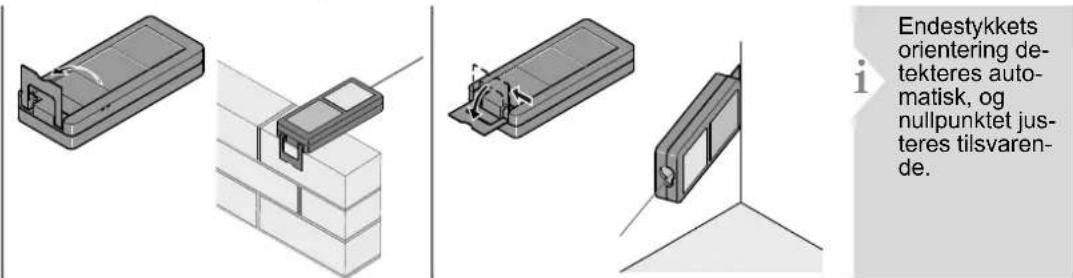

Multifunksjons endestykke

Endestykkets orientering de- tekteres automatisk, og nullpunktet jus- teres tilsvaren- de.

Enhetsinnstilling for avstand Enhetsinnstilling for helning

2 sek.

Velg mellom følgen- de enheter:

0.000 m	0.00 ft
0.0000 m	0'00" 1/32
0.00 m	0.00 in
	0 in 1/32

2 sek. samtidig

Velg mellom følgen- de enheter:

180°

0.0%

Tidstaker (automatisk utløsning)

2

Juster forsinkelse for automatisk utløsning (maks. 60 sek, standardinnstilling 5 sek.)

i

Når tasten slippes med aktiv laser, vil gjenstående sekunder til måling vises som nedtelling. Forsinket utløsning anbefales for nøyaktig sikting ved for eksempel lange avstander. Det forhindrer vibrasjoner i enheten som oppstår när det trykkes på måletasten.

Betjening

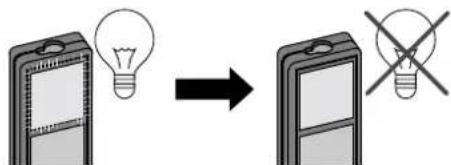

Lydsignal AV/PÅ Belysning AV/PÅ

2 sek. samtidig

2 sek. samtidig

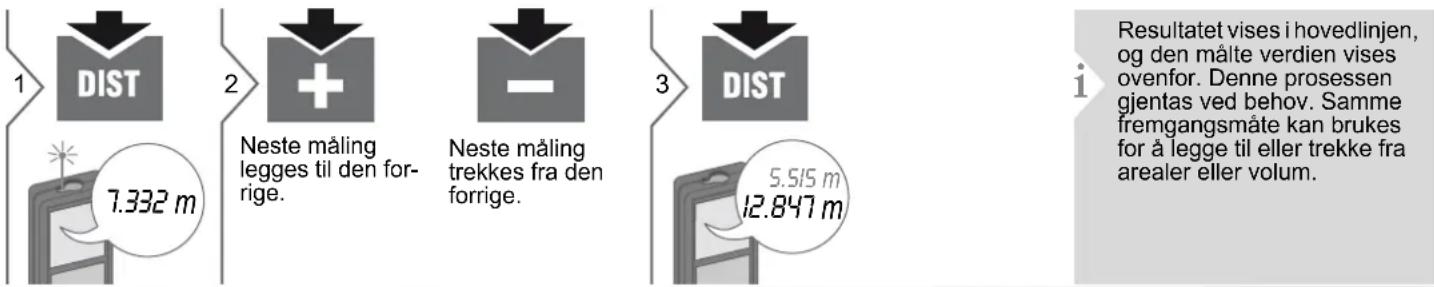

Addisjon/Subtraksjon

Dewalt DW03101

Målefunksjoner

Volum

1 2x

2 Sikt laseren mot det første måle- punktet.

3 DIST

4 Sikt laseren mot det andre måle- punktet.

5 DIST

Vinkel inkludert ved de første to målinger

Omkrets

Trekant areal

Målefunksjoner

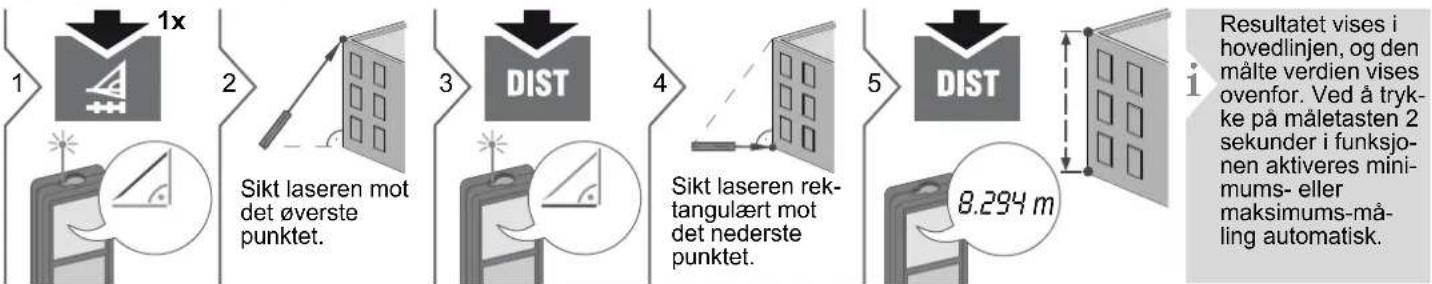

Pytagoras (2-punkt)


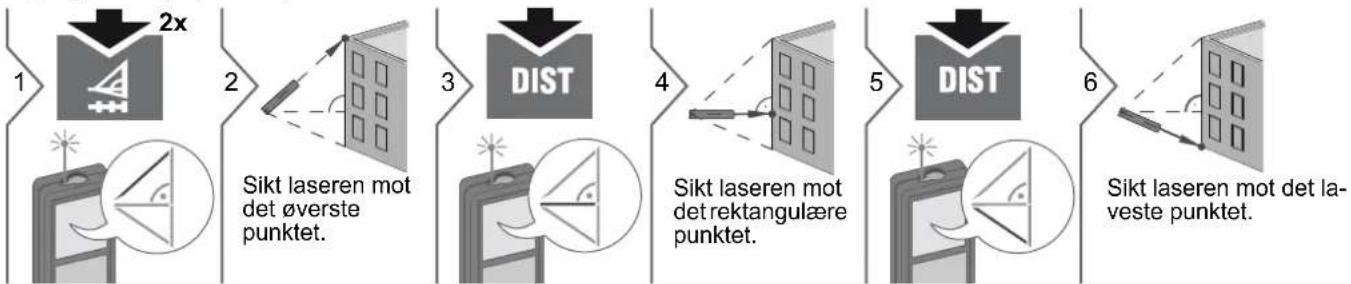

Pytagoras (3-punkt)


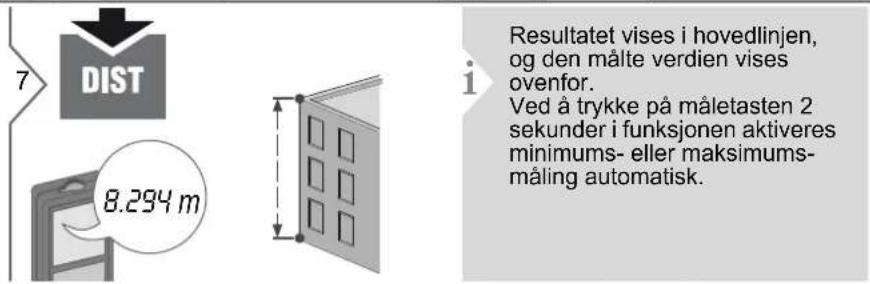

7 DIST 8.294 m i Resultatet vises i hovedlinjen, og den målte verdien vises ovenfor. Ved å trykke på måletasten 2 sekunder i funksjonen aktiveres minimums- eller maksimums- måling automatisk.

Dewalt DW03101

Målefunksjoner

Pytagoras (delvis høyde)

Sikt laseren mot det øverste punktet.

Sikt laseren mot det andre punk- tet.

Målefunksjoner

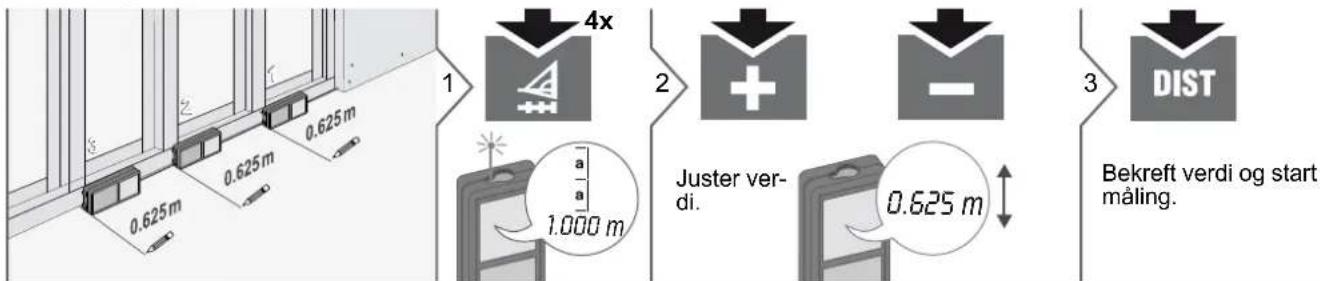

Utsetting

0.625m 0.625m 0.625m 4x 1 2 3 JUSTER ver- di. 0.625 m DIST Bekreft verdi og start måling.

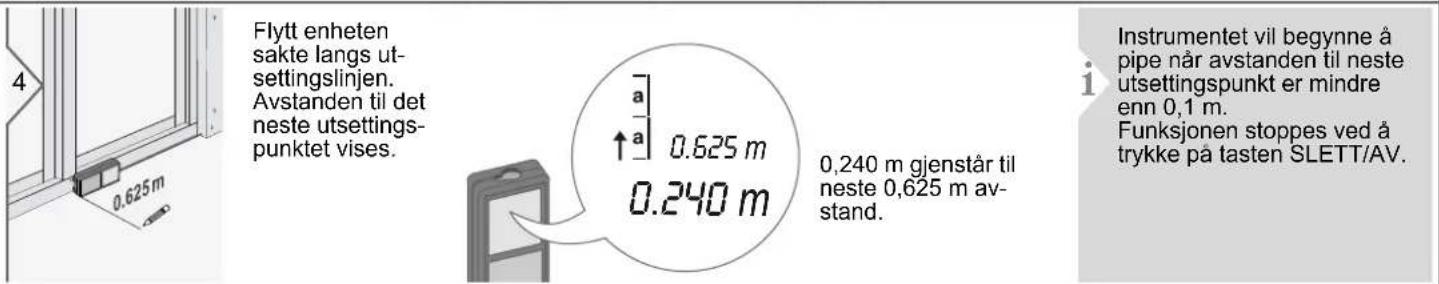

Flytt enheten sakte langs ut- settingslinjen. Avstanden til det neste utsetting- punktet vises. 0,625 m 0,240 m Instrumentet vil begynne å pipe når avstanden til neste utsettingspunkt er mindre enn 0,1 m. Funksjonen stoppes ved å trykke på tasten SLETT/AV.

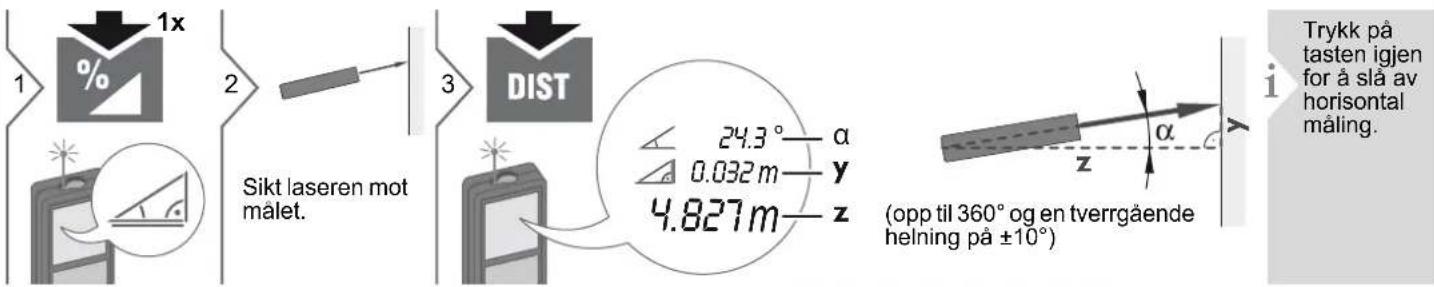

Smart Horisontalfunksjon

1x % 1 2 3 Sikt laseren mot målet. DIST 24.3° — α 0.032 m — y 4.827 m — z (opp til 360° og en tverrgående helning på ±10°) Trykk på tasten igjen for å slå av horizontal måling.

Dewalt DW03101

Målefunksjoner

Høydesporing

Denne funksjonen viser kontinuerlig sporingshøyden dersom enheten dreies på et stativ. Det er ikke nødvendig med en andre måling siden det kun er vinkelen som måles automatisk.

1 2x %

2 Sikt laseren mot det laveste punk-

3 DIST

4 Sikt laseren mot de ne og vinkel/høydes ter automatisk.

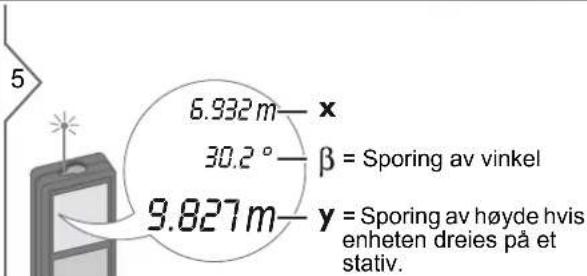

5 6.932 m— x 30.2°— β = Sporing av vinkel 9.827 m— y = Sporing av høyde hvis enheten dreies på et stativ.

h3 h2 h1 β α γ i

Sporet høyde "y" er 90° i forhold til de først tilsiktede punktet "x".

Stopper høydesporing og viser siste måling.

Nivellering

Denne funksjonen viser kontinuerlig enhetens helning. Fra en helning på ±5° starter enheten å avgi pipetoner regelmessig. Jo nærmere den kommer 0° jo hyppigere kommer pipetonene. Dersom helningen blir ±0,3° vil enheten avgi kontinuerlig pipetone.

1 3x %

Sett enheten på den gjenstanden som skal nivelleres.

Blar gjennom de 20 siste visningene.

2 sek.

Verdien fra ho-vedlinjen kan brukes til framtidige beregninger.

3

2 sekunder samtidig

Minnet er fullstendig slet- tet.

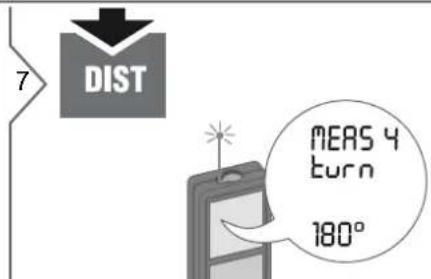

Kalibrering

4 180° Drei enheten horisontalt 180° og legg den tilbake på en helt plan flate.

5 DIST MEAS 3 VER CAL

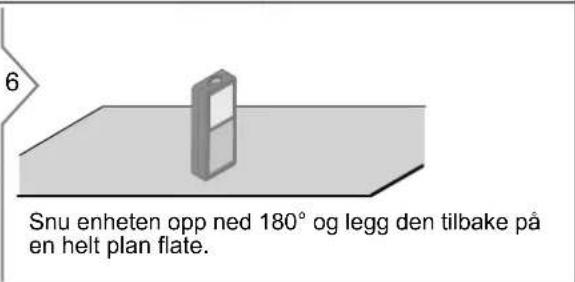

6 Snu enheten opp ned 180° og legg den tilbake på en helt plan flate.

8 180° Drei enheten horisontalt 180° og legg den tilbake på en helt plan flate.

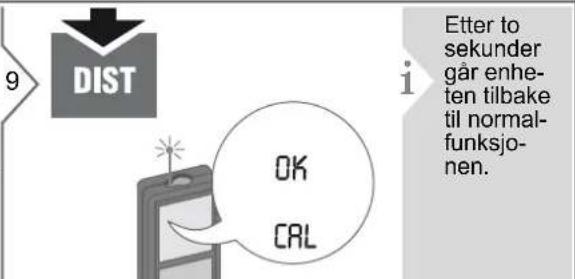

9 DIST OK CAL i Etter to sekunder går enhet- ten tilbake til normal- funksjo- nen.

Tekniske data

Avstandsmåling

Typisk måletoleranse* ± 1.0 mm / 0.04 in ***
Maksimal måletoleranse** ± 2.0 mm / 0.08 in ***
Område for målplate 100 m / 330 ft
Typisk rekkevidde* 80 m / 262 ft
Avstand ved ugunstige forhold ****	60 m / 197 ft
Minste viste enhet 0,1 mm / 1/32 in
∅ laserpunkt ved avstandene	6/30 / 60 mm(10 / 50 / 100 m)

Helningsmåling

Måletoleranse mot laserstråle	± 0.2^
*****
Måletoleranse mot kapsling	± 0.2^
*****

Rekkevidde 360°

Generelt

Laserklasse 2
Lasertype 635 nm, < 1 mW
Stråledivergens 0,16 x 0,6 mrad
Impulsvarighet 0,2 x 10	^-9 s - 0,8 x 10^-9 s
Kapslingsgrad IP54 (beskyttet mot støv og vannsprut)
Automatisk utkobling av laser	etter 90 s.
Automatisk utkobling av instrument	etter 180 s.
Batterienes levetid (2 X AAA) Opp til 5000 målinger
Dimensjoner (H X D X B)	125.2 x 58 x 32.6 mm4.9 x 2.3 x 1.3 in
Vekt (med batterier) 154 g / 5.43 oz
Temperaturområde:
- Lagring	-25 til 70 °C-13 til 158 °F
- Bruk	-10 til 50 °C14 til 122 °F

* gjelder for 100 % refleksjon fra målet (hvitmalt vegg), lav bakgrunnsbelysning, 25 °C

** gjelder for 10 til 500 % refleksjon fra mål, høy bakgrunnsbelysning, - 10 °C til + 50 °C

*** Toleranse gjelder fra 0.05 m til 10 m med sikkerhetsnivå på 95%. Den maksimale toleransen kan forringes med 0.1 mm/m mellom 10 m og opp til 30 m og 0,2 mm/m for avstander over 30 m.

**** gjelder for 100 % refleksjon fra målet, bakgrunnsbelysning på ca. 30.000 lux

***** etter brukerkalibrering. Ytterligere vinkelrelaterte avvik på +/- 0,01° per grad opp til +/-45° i hver kvadrant. Gjelder ved romtemperatur. For hele spektret av driftstemperatur øker det maksimale avviket med +/- 0,1°.

i Bruk av stativ anbefales for nøyaktige indirekte resultater. For nøyaktige helningsmålinger bør tverrhelning unngås.

Funksjoner

Avstandsmåling	Ja
Min/Maks måling	Ja
Permanent måling	Ja
Utsetting	Ja
Addisjon/subtraksjon Ja
Areal	Ja
Volum	Ja
Pytagoras	2-punkt, 3-punkt, delvis høyde
Smart Horisontalfunksjon / Indirekte høyde	Ja
Høydesporing	Ja
Nivellering	Ja
Minne	20 visninger
Pip	Ja
Belyst skjerm	Ja
Multifunksjons endestykke	Ja

Meldingskoder

Kontakt forhandleren dersom meldingen Error ikke forsvinner etter at enheten er slått på gjentatte ganger.

Trykk på slettetasten dersom meldingen InFo vises med et nummer, og følg disse instruksene:

Nr. Årsak Tiltak

156 Tverrhelning større en 10°	Hold instrumentet uten tverrhelning.
162 Kalibreringsfeil Sørg for at enheten plasseres på en full-stendig horisontal og plan flate. Gjenta kalibreringen. Kontakt forhandleren dersom feilen vedvarer.

252 Temperatur for høy Kjøl ned enheten.
253 Temperatur for lav Varm opp enheten.
255 Mottatt signal for svakt, for lang måletid	Bytt måleflate (f.eks. hvitt papir).
256 Mottatt signal for kraftig	Bytt måleflate (f.eks. hvitt papir).
257 For mye bakgrunnslys	Skyggelegg målom-rådet.
258 Måling utenfor måleområde	Riktig område.

260 Brutt laserstråle Gjenta målingen.

Vedlikehold

•Rengjør enheten med en fuktig myk klut.

- Enheten må aldri senkes i vann.

- Bruk aldri sterke rengjøringsmidler eller løsemidler.

Garanti

Europa:

•30 dagers fornøydgaranti – risikofritt!

Mer detaljert informasjon finner du på internett, på www.2helpU.com.

Nord-Amerika:

•Tre års begrenset garanti

Den som er ansvarlig for instrumentet må sørge for at det brukes i samsvar med instruksjonene.

Ansvarsområder

Ansvaret til produsenten av original- utstyret:

Europa:

DEWALT

Firmaet ovenfor er ansvarlig for å levere produktet, inklusive brukerhåndboken, i sikker stand. Firmaet ovenfor er ikke ansvarlig for utstyr fra tredjepart.

Ansvarsområdet til den som har ansvar for instrumentet:

- Vedkommende skal forstå sikkerhetsinformasjonen på produktet og instruksjonene i brukerhåndboken.

•Vedko mmende skal kjenne de stedlige forskrifter for arbeidsmiljø og sikkerhet.

• Bruke instrumentet uten instruksjoner
  •Bruk utenfor angitte grenseverdier
• Deaktivering av sikkerhetssystemer og fjerning av forklarende merking og faremerker
• Åpning av produktet ved bruk av verktøy (skrutrekkere etc.)
• Utføre modifikasjoner eller endring av produktet
• Bruk av tilbehør fra andre produsenter uten uttrykkelig godkjennelse
• Bevisst blending av andre, også i mørket
• Utilstrekkelige sikkerhetstiltak på arbeidsstedet (som for eksempel ved måling på veier, anleggsplasser etc.)
• Utilbørlig eller uansvarlig oppførsel på stillaser, i stiger, ved måling i nærheten av maskiner som går, eller i nærheten av maskiner eller installasjoner som ikke er beskyttet
  •Sikting direkte mot solen

Farer ved bruk

ADVARSEL

Se opp for feilmålinger hvis det er feil ved instrumentet, hvis det har falt i bakken, hvis det har vært brukt på feil måte eller hvis det er blitt ombygd. Utfør regelmessige testmålinger.

Særlig etter at instrumentet har vært utsatt for ekstreme belastninger samt før og etter viktige målinger.

!OBS!

Forsøk aldri å reparere produktet selv. Kontakt en lokal forhandler hvis produktet er skadet.

ADVARSEL

Endringer eller modifikasjoner som ikke er uttrykkelig godkjent, kan hindre brukerens rett til å betjene utstyret.

Begrensning av bruk

i Se avsnittet "Tekniske data". Enheten egner seg til bruk på steder der mennesker kan oppholde seg permanent. Produktet må ikke benyttes i eksplosjonsfarlig eller aggressivt miljø.

Avfallshändtering

!OBS!

Brukte batterier må ikke kastes i husholdningsavfallet. Vern om miljøet og send dem til oppsamlingsstasjoner som er beregnet til dette i henhold til nasjonale eller lokale forskrifter.

Utstyret må kasseres på forsvarlig måte i samsvar med gjeldende nasjonale forskrifter.

Følg nasjonale og landsspesifikke bestemmelser.

Informasjon om produktspesifikk behandling og håndtering av avfall kan lastes ned fra hjemmesiden vår.

Elektromagnetisk kompatibilitet (EMC)

ADVARSEL

Enheten oppfyller de strenge kravene ifølge gjeldende retningslinjer og normer. Likevel kan muligheten for forstyrrelse av andre apparater ikke helt utelukkes.

Sikkerhetsinstrukser

Laserklassifisering

Enheten produserer en synlig laserstråle som kommer ut fra instrumentet:

- IEC60825-1 : 2007 "Strålingssikkerhet for laserutstyr"

Unngå å se inn i laserstrålen og å rette den unødig mot andre personer. ∅ynene vil vanligvis beskyttes ved at man snur seg bort og ved å lukke øynene.

ADVARSEL

Det kan være farlig å se direkte inn i laserstrålen med optiske hjelpemidler (som f.eks. lupe eller kikkert).

OBS!

Det kan være farlig for øynene å se inn i laserstrålen.

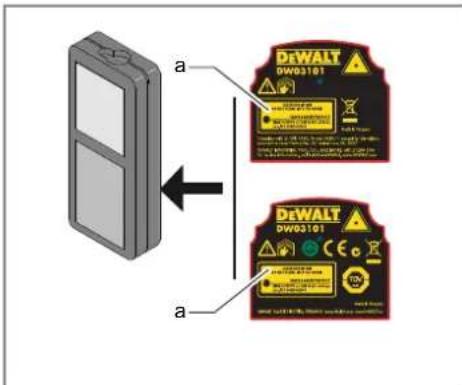

Merking

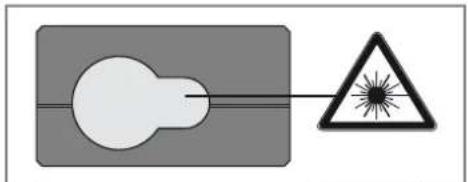

Fest lasermerket (a) med landets språk.
