ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ MT450T Maktec

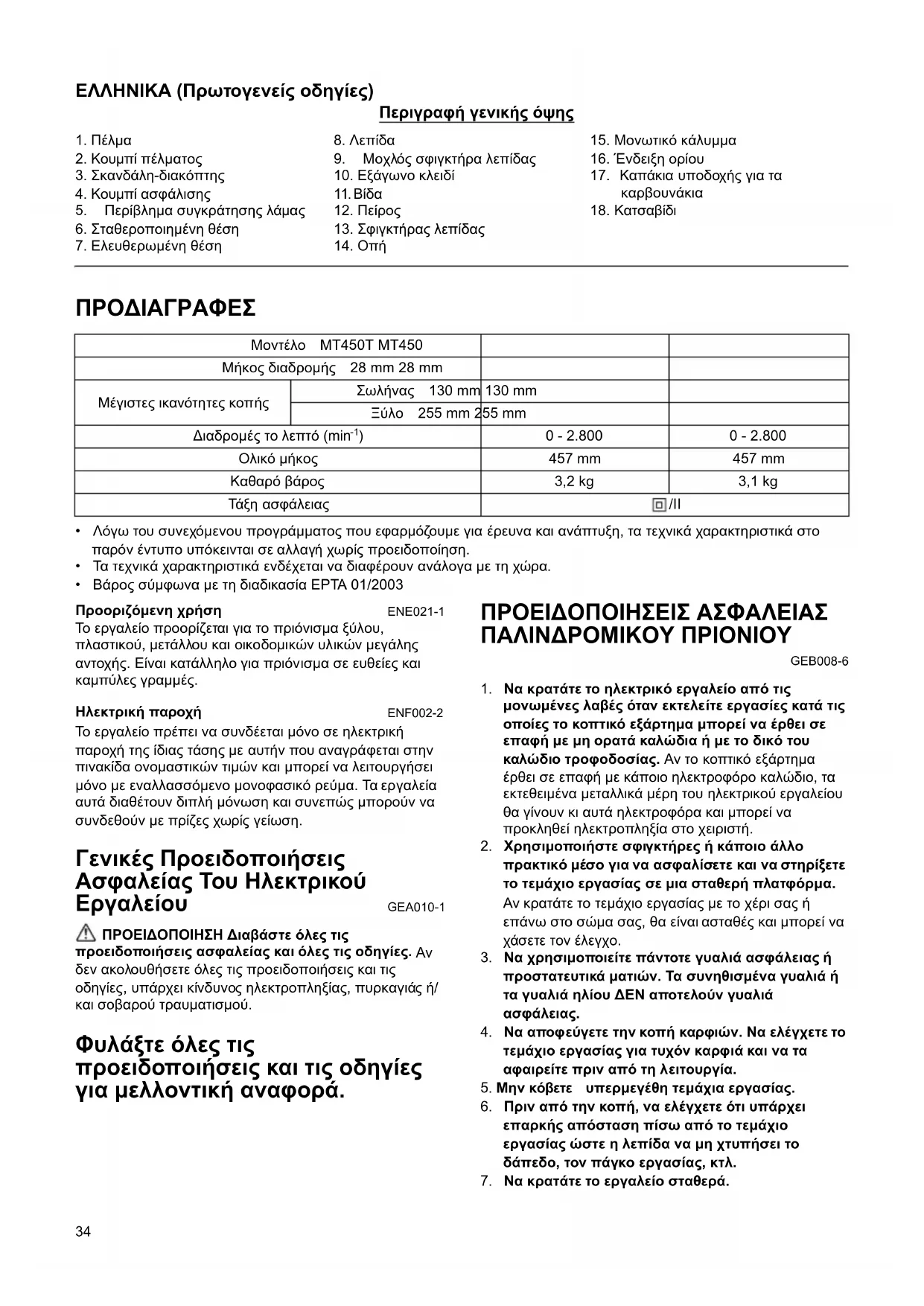

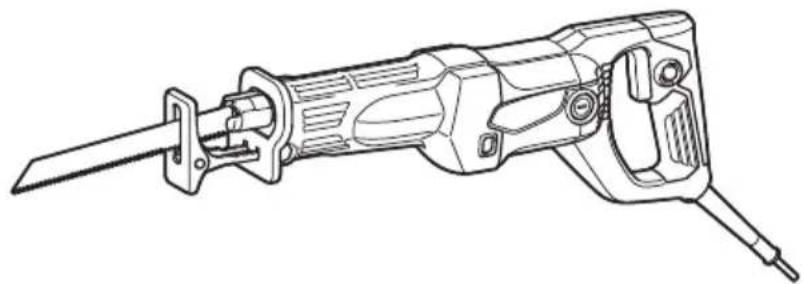

Yasushi Fukaya Direktør Makita, Jan-Baptist Vinkstraat 2, 3070, Belgien34 ΕΛΛΗΝΙΚΑ (Πρωτογενείς οδηγίες) Περιγραφή γενικής όψης ΠΡΟΔΙΑΓΡΑΦΕΣ

• Λόγω του συνεχόμενου προγράμματος που εφαρμόζουμε για έρευνα και ανάπτυξη, τα τεχνικά χαρακτηριστικά στο παρόν έντυπο υπόκεινται σε αλλαγή χωρίς προειδοποίηση.

• Τα τεχνικά χαρακτηριστικά ενδέχεται να διαφέρουν ανάλογα με τη χώρα.

• Βάρος σύμφωνα με τη διαδικασία EPTA 01/2003 Προοριζόμενη χρήση ENE021-1 Το εργαλείο προορίζεται για το πριόνισμα ξύλου, πλαστικού, μετάλλου και οικοδομικών υλικών μεγάλης αντοχής. Είναι κατάλληλο για πριόνισμα σε ευθείες και καμπύλες γραμμές. Ηλεκτρική παροχή ENF002-2 Το εργαλείο πρέπει να συνδέεται μόνο σε ηλεκτρική παροχή της ίδιας τάσης με αυτήν που αναγράφεται στην πινακίδα ονομαστικών τιμών και μπορεί να λειτουργήσει μόνο με εναλλασσόμενο μονοφασικό ρεύμα. Τα εργαλεία αυτά διαθέτουν διπλή μόνωση και συνεπώς μπορούν να συνδεθούν με πρίζες χωρίς γείωση. Γενικές Προειδοποιήσεις Ασφαλείας Του Ηλεκτρικού

GEA010-1 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Διαβάστε όλες τις προειδοποιήσεις ασφαλείας και όλες τις οδηγίες.

δεν ακολουθήσετε όλες τις προειδοποιήσεις και τις οδηγίες, υπάρχει κίνδυνος ηλεκτροπληξίας, πυρκαγιάς ή/ και σοβαρού τραυματισμού. Φυλάξτε όλες τις προειδοποιήσεις και τις οδηγίες για μελλοντική αναφορά. ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ ΠΑΛΙΝΔΡΟΜΙΚΟΥ ΠΡΙΟΝΙΟΥ GEB008-6

1. Να κρατάτε το ηλεκτρικό εργαλείο από τις

μονωμένες λαβές όταν εκτελείτε εργασίες κατά τις οποίες το κοπτικό εξάρτημα μπορεί να έρθει σε επαφή με μη ορατά καλώδια ή με το δικό του καλώδιο τροφοδοσίας. Αν το κοπτικό εξάρτημα έρθει σε επαφή με κάποιο ηλεκτροφόρο καλώδιο, τα εκτεθειμένα μεταλλικά μέρη του ηλεκτρικού εργαλείου θα γίνουν κι αυτά ηλεκτροφόρα και μπορεί να προκληθεί ηλεκτροπληξία στο χειριστή.

2. Χρησιμοποιήστε σφιγκτήρες ή κάποιο άλλο

πρακτικό μέσο για να ασφαλίσετε και να στηρίξετε το τεμάχιο εργασίας σε μια σταθερή πλατφόρμα. Αν κρατάτε το τεμάχιο εργασίας με το χέρι σας ή επάνω στο σώμα σας, θα είναι ασταθές και μπορεί να χάσετε τον έλεγχο.

3. Να χρησιμοποιείτε πάντοτε γυαλιά ασφάλειας ή

προστατευτικά ματιών. Τα συνηθισμένα γυαλιά ή τα γυαλιά ηλίου ΔΕΝ αποτελούν γυαλιά

4. Να αποφεύγετε την κοπή καρφιών. Να ελέγχετε το

τεμάχιο εργασίας για τυχόν καρφιά και να τα αφαιρείτε πριν από τη λειτουργία.

υπερμεγέθη τεμάχια εργασίας.

6. Πριν από την κοπή, να ελέγχετε ότι υπάρχει

επαρκής απόσταση πίσω από το τεμάχιο εργασίας ώστε η λεπίδα να μη χτυπήσει το δάπεδο, τον πάγκο εργασίας, κτλ.

7. Να κρατάτε το εργαλείο σταθερά.

3. Σκανδάλη-διακόπτης

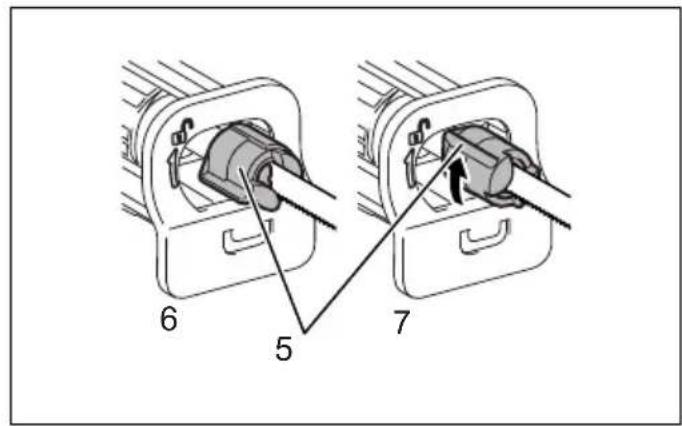

5. Περίβλημα συγκράτησης λάμας

6. Σταθεροποιημένη θέση

7. Ελευθερωμένη θέση

9. Μοχλός σφιγκτήρα λεπίδας

13. Σφιγκτήρας λεπίδας

15. Μονωτικό κάλυμμα

17. Καπάκια υποδοχής για τα

Μοντέλο MT450T MT450 Μήκος διαδρομής 28 mm 28 mm Μέγιστες ικανότητες κοπής Σωλήνας 130 mm 130 mm Ξύλο 255 mm 255 mm Διαδρομές το λεπτό (min

) 0 - 2.800 0 - 2.800 Ολικό μήκος 457 mm 457 mm Καθαρό βάρος 3,2 kg 3,1 kg Τάξη ασφάλειας /II35

8. Βεβαιωθείτε ότι η λεπίδα δεν ακουμπάει το

τεμάχιο εργασίας πριν ενεργοποιήσετε το διακόπτη λειτουργίας.

9. Μην πλησιάζετε τα χέρια σας σε κινούμενα μέρη.

10. Μην αφήνετε το εργαλείο σε λειτουργία. Το

εργαλείο πρέπει να βρίσκεται σε λειτουργία μόνο όταν το κρατάτε.

11. Πάντοτε να σβήνετε το εργαλείο και να περιμένετε

σταματήσει να κινείται εντελώς η λεπίδα πριν τη βγάλετε από το τεμάχιο εργασίας.

12. Μην αγγίζετε την λεπίδα ή το τεμάχιο εργασίας

αμέσως μετά τη λειτουργία του εργαλείου. Μπορεί να είναι εξαιρετικά θερμά και να προκληθεί έγκαυμα στο δέρμα σας.

13. Μη θέτετε το εργαλείο σε λειτουργία χωρίς φόρτο,

αν αυτό δεν είναι απαραίτητο.

14. Να χρησιμοποιείτε πάντοτε προσωπίδα κατά της

σκόνης ή αναπνευστήρα που είναι κατάλληλα για το υλικό και την εφαρμογή σας.

15. Μερικά υλικά περιέχουν χημικές ουσίες που

μπορεί να είναι τοξικές. Να προσέχετε ώστε να αποφεύγετε την εισπνοή της σκόνης και την επαφή με το δέρμα. Ακολουθείτε τα δεδομένα ασφάλειας υλικού που παρέχονται από τον προμηθευτή. ΦΥΛΑΞΤΕ ΑΥΤΕΣ ΤΙΣ ΟΔΗΓΙΕΣ. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: ΜΗΝ επιτρέψετε στη βολικότητα ή στην εξοικείωσή σας με το προϊόν (που αποκτήθηκε από επανειλημμένη χρήση) να αντικαταστήσει την αυστηρή προσήλωση στους κανόνες ασφάλειας του εν λόγω προϊόντος. Η ΛΑΝΘΑΣΜΕΝΗ ΧΡΗΣΗ ή η μη τήρηση των κανόνων ασφαλείας που διατυπώνονται στο παρόν εγχειρίδιο οδηγιών μπορεί να προκαλέσει σοβαρό τραυματισμό. ΠΕΡΙΓΡΑΦΗ ΛΕΙΤΟΥΡΓΙΑΣ

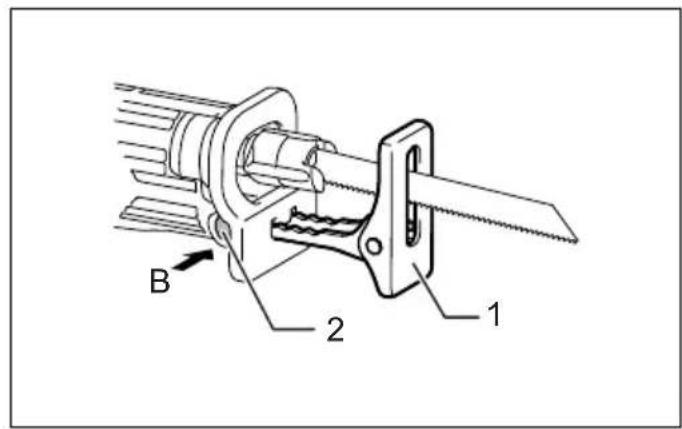

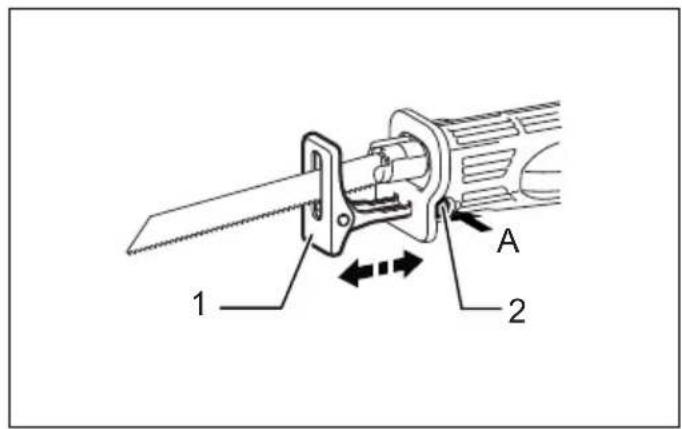

• Να βεβαιώνεστε πάντοτε ότι το εργαλείο είναι σβηστό και αποσυνδεδεμένο από το ηλεκτρικό ρεύμα πριν ρυθμίσετε ή ελέγξετε κάποια λειτουργία του. Ρύθμιση του πέλματος (Εικ.1 & 2) Όταν μειωθεί η απόδοση κοπής της λεπίδας σε κάποιο σημείο κατά μήκος του άκρου κοπής της, τοποθετήστε ξανά το πέλμα ώστε να χρησιμοποιήσετε ένα κοφτερό, αχρησιμοποίητο τμήμα του άκρου κοπής. Έτσι επιμηκύνεται η διάρκεια ζωής της λεπίδας. Για να τοποθετήσετε ξανά το πέλμα, σπρώξτε το κουμπί πέλματος προς την κατεύθυνση “Α ” ώστε να ακουστεί ο χαρακτηριστικός ήχος “κλικ” και τοποθετήστε το ξανά όπως απεικονίζεται στην εικόνα η οποία σας επιτρέπει να κάνετε ρύθμιση σε πέντε θέσεις. Για να ασφαλίσετε το πέλμα, σπρώξτε το κουμπί πέλματος προς την κατεύθυνση “Β” ώστε να ακουστεί ο χαρακτηριστικός ήχος

• Πριν συνδέετε το εργαλείο στην πρίζα, πάντοτε να ελέγχετε ότι η σκανδάλη-διακόπτης ενεργοποιείται κανονικά και επιστρέφει στη θέση “OFF” όταν την

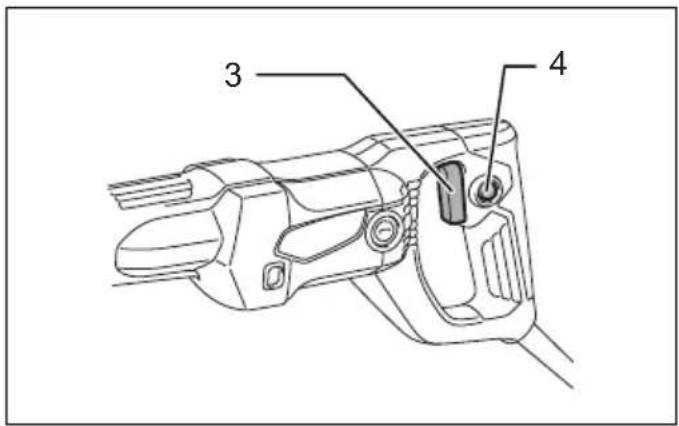

• Ο διακόπτης μπορεί να κλειδώσει στην ενεργή θέση “ON” για διευκόλυνση του χειριστή κατά την παρατεταμένη χρήση. Δώστε προσοχή όταν το εργαλείο βρίσκεται κλειδωμένο στην ενεργή θέση “ON” και κρατάτε το γερά. (Εικ.3) Για να ξεκινήσετε το εργαλείο, απλά τραβήξτε τη σκανδάλη-διακόπτης. Αν αυξήσετε την πίεση στη σκανδάλη-διακόπτης, αυξάνεται η ταχύτητα του εργαλείου. Για να σταματήσετε το εργαλείο, αφήστε τη σκανδάλη-διακόπτης. Για συνεχόμενη λειτουργία, τραβήξτε τη σκανδάλη- διακόπτης, σπρώξτε το κουμπί ασφάλισης και κατόπιν ελευθερώστε τη σκανδάλη-διακόπτης. Για να βγάλετε το εργαλείο από την κλειδωμένη θέση, τραβήξτε πλήρως τη σκανδάλη-διακόπτης και κατόπιν αφήστε την. ΣΥΝΑΡΜΟΛΟΓΗΣΗ

• Να βεβαιώνεστε πάντοτε ότι το εργαλείο είναι σβηστό και αποσυνδεδεμένο από το ηλεκτρικό ρεύμα πριν εκτελέσετε οποιαδήποτε εργασία σε αυτό. Τοποθέτηση ή αφαίρεση της πριονολεπίδας για το Μοντέλο MT450T

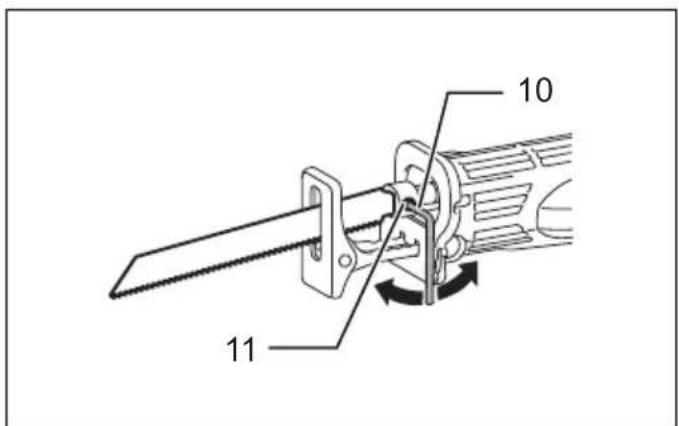

• Να καθαρίζετε πάντοτε όλα τα θραύσματα και τα ξένα σώματα που έχουν προσκολληθεί στη λεπίδα, στο σφιγκτήρα της λεπίδας ή/και στον κυλιόμενο οδηγό. Αν δεν το κάνετε αυτό, μπορεί να μη είναι αρκετά σφιγμένη η λεπίδα και να προκληθεί σοβαρός τραυματισμός. (Εικ.4) Για να τοποθετήσετε την πριονολεπίδα , να βεβαιώνεστε πάντοτε ότι ο μοχλός του σφιγκτήρα της λεπίδας βρίσκεται στην ελεύθερη θέση στο μονωτικό κάλυμμα πριν εισάγετε την πριονολεπίδα. Εάν ο μοχλός του σφιγκτήρα της λεπίδας βρίσκεται στη σταθερή θέση, περιστρέψτε το μοχλό του σφιγκτήρα της λεπίδας προς την κατεύθυνση του βέλους ώστε να ασφαλίσει στην ελεύθερη θέση .

• Εάν δεν τοποθετήσετε την πριονολεπίδα αρκετά βαθιά, αυτή μπορεί να πεταχτεί απρόσμενα κατά τη λειτουργία. Αυτό μπορεί να είναι εξαιρετικά επικίνδυνο.

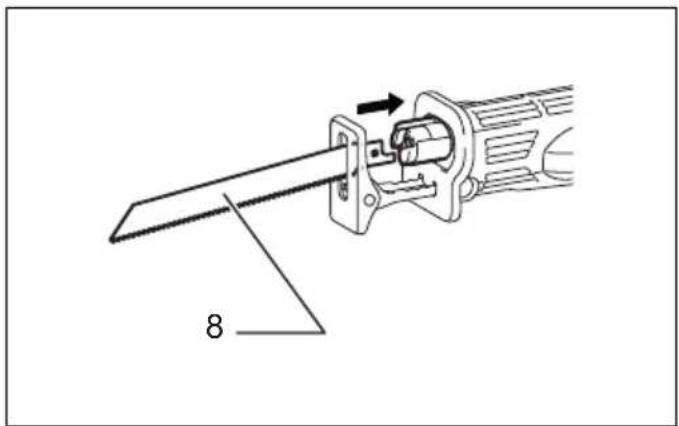

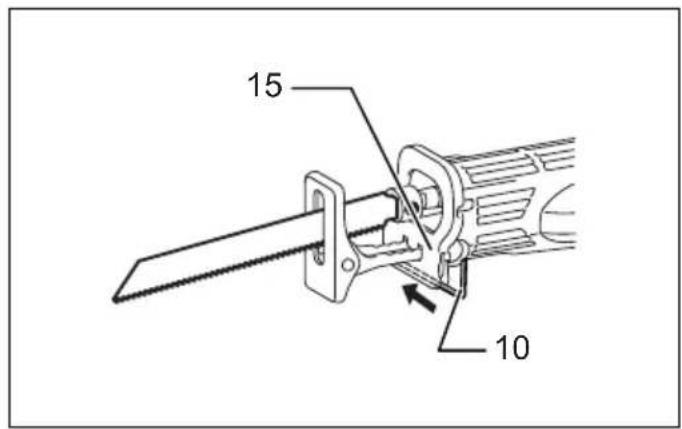

• Κρατήστε τα χέρια και τα δάκτυλά σας μακριά από τον μοχλό κατά την εναλλαγή της λειτουργίας. Αν δεν τηρείτε αυτήν την οδηγία, μπορεί να προκληθεί τραυματισμός. (Εικ .5) Τοπο θετή στ ε την πριονολεπίδα μέσα στο σφιγκτήρα της λεπίδας έως το τέρμα. Ο μοχλός του σφιγκτήρα της λεπίδας περιστρέφεται και με τον τρόπο αυτό σταθεροποιείται η πριονολεπίδα. Βεβαιωθείτε ότι η πριονολεπίδα δεν βγαίνει έξω ακόμα κι όταν προσπαθείτε να την τραβήξετε για να βγει. (Εικ.6)36 Για να βγάλετε την πριονολεπίδα, περιστρέψτε πλήρως το μοχλό του σφιγκτήρα της λεπίδας προς την κατεύθυνση του βέλους. Η πριονολεπίδα θα βγει και ο μοχλός του σφιγκτήρα της λεπίδας θα σταθεροποιηθεί στην ελεύθερη

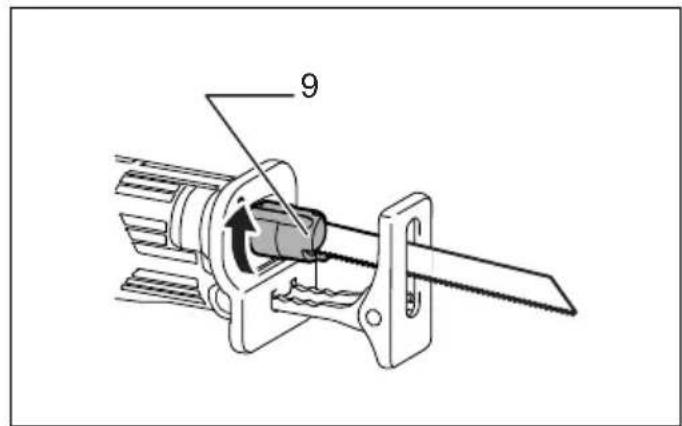

• Εάν βγάλετε την πριονολεπίδα χωρίς να περιστρέψετε πλήρως το μοχλό του σφιγκτήρα της λεπίδας, ο

μπορεί να μην ασφαλίσει στην ελεύθερη θέση . Στην περίπτωση αυτή, περιστρέψτε ξανά το μοχλό του σφιγκτήρα της λεπίδας πλήρως και μετά βεβαιωθείτε ότι ο μοχλός του σφιγκτήρα της λεπίδας έχει ασφαλίσει στην ελεύθερη θέση .

• Εάν ο μοχλός βρίσκεται μέσα στο εργαλείο, ενεργοποιήστε στιγμιαία το εργαλείο για να βγει ο σφιγκτήρας της λεπίδας έξω. Απενεργοποιήστε το εργαλείο και βγάλτε το από την πρίζα πριν από την εργασία στον μοχλό του σφιγκτήρα της λεπίδας. Τοποθέτηση ή αφαίρεση της πριονολεπίδας για το Μοντέλο MT450

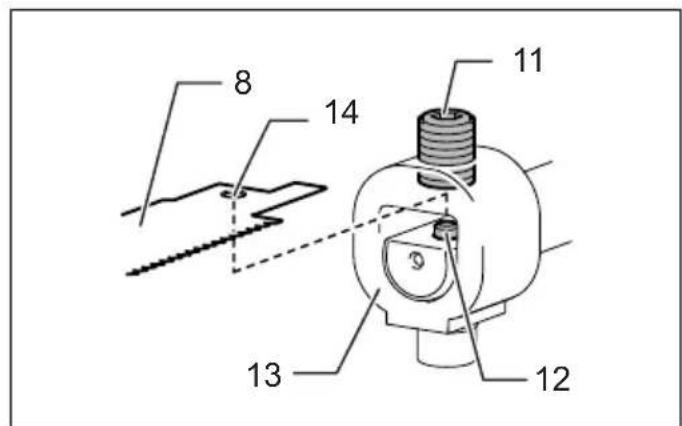

• Να καθαρίζετε πάντοτε όλα τα θραύσματα και τα ξένα σώματα που έχουν προσκολληθεί στη λεπίδα, στο σφιγκτήρα της λεπίδας ή/και στον κυλιόμενο οδηγό. Αν δεν το κάνετε αυτό, μπορεί να μη είναι αρκετά σφιγμένη η λεπίδα και να προκληθεί σοβαρός τραυματισμός. (Εικ.7) Για την τοποθέτηση της λεπίδας , ξεσφίξτε τη βίδα του σφιγκτήρα της λεπίδας με ένα εξάγωνο κλειδί. Εισάγετε την λεπίδα μεταξύ του σφιγκτήρα της λεπίδας και του κυλιόμενου οδηγού έτσι ώστε ο πείρος στον κυλιόμενο οδηγό να μπει μέσα στην οπή του στελέχους της λεπίδας. Αν ο πείρος δεν μπορεί να μπει με ευκολία μέσα στην οπή, αφαιρέστε το εξάγωνο κλειδί από τη βίδα και στη συνέχεια προσπαθήστε ξανά.

• Εάν σφίξτε τη βίδα χωρίς τον πείρο του κυλιόμενου οδού να είναι τοποθετημένος σωστά μέσα στην οπή στο στέλεχος λεπίδας, ο πείρος ή το στέλεχος της λεπίδες θα πάθει ζημιά. Αυτό μπορεί να προκαλέσει την απροσδόκητη έξοδο της λεπίδας κατά τη λειτουργία. (Εικ.8) Αφότου ο πείρος τοποθετηθεί κατάλληλα μέσα στην οπή, σφίξτε καλά τη βίδα δεξιόστροφα. Βεβαιωθείτε ότι η λεπίδα δεν βγαίνει έξω ακόμα κι όταν προσπαθείτε να την τραβήξετε για να βγει. Για να αφαιρέσετε την λεπίδα, ακολουθήστε τη διαδικασία τοποθέτησης με αντίστροφη σειρά. Αποθήκευση εξάγωνου κλειδιού (Εικ.9) Όταν δεν χρησιμοποιείτε το εξάγωνο κλειδί, αποθηκεύστε το, όπως απεικονίζεται, για να μην το χάσετε.

• Να κρατάτε πάντοτε το εργαλείο σταθερά με το ένα χέρι στο μονωτικό κάλυμμα και με το άλλο χέρι στη λαβή του διακόπτη.

• Κατά τη λειτουργία, να πιέζετε πάντοτε το πέλμα σταθερά επάνω στο τεμάχιο εργασίας. Αν, κατά τη λειτουργία, το πέλμα αφαιρεθεί ή κρατηθεί μακριά από

εργασίας, παράγονται ισχυροί κραδασμοί ή/ και δυνάμεις στρέψης που μπορεί να προκαλέσουν το επικίνδυνο σπάσιμο της λεπίδας.

• Όταν κόβετε μέταλλο, να φοράτε πάντοτε γάντια για να προστατεύετε τα χέρια σας από εκτοξευόμενα, ζεστά

• Να φροντίζετε να φοράτε πάντοτε κατάλληλη προστασία ματιών που συμμορφώνεται με τα τρέχοντα εθνικά πρότυπα.

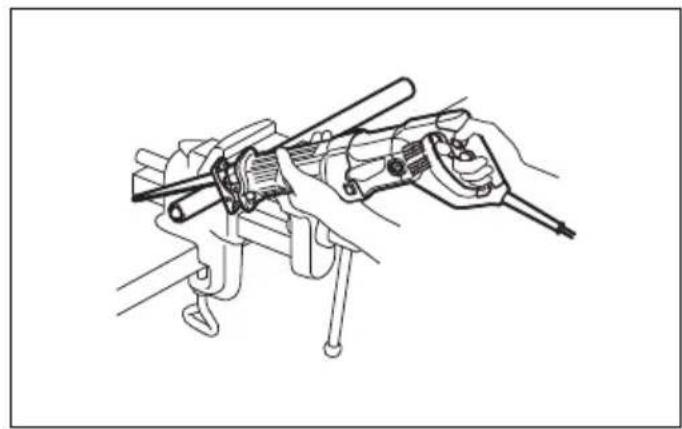

Όταν κόβετε μέταλλο, να χρησιμοποιείτε πάντοτε κατάλληλο ψυκτικό υγρό (λάδι κοπής). Αν δεν το κάνετε αυτό, θα προκληθεί πρόωρη φθορά της λεπίδας. (Εικ.10) Να πιέζετε το πέλμα σταθερά επάνω στο τεμάχιο εργασίας. Μην αφήνετε το εργαλείο να αναπηδήσει. Φέρτε τη λεπίδα ώστε να αγγίζει ελαφρά το τεμάχιο εργασίας. Πρώτα, κάντε ένα δοκιμαστικό αυλάκι χρησιμοποιώντας μικρή ταχύτητα. Κατόπιν, χρησιμοποιήστε μεγαλύτερη ταχύτητα για να συνεχίστε το

• Να βεβαιώνεστε πάντοτε ότι το εργαλείο είναι σβηστό και αποσυνδεδεμένο από το ηλεκτρικό ρεύμα πριν εκτελέσετε οποιαδήποτε εργασία ελέγχου ή συντήρησης σε αυτό.

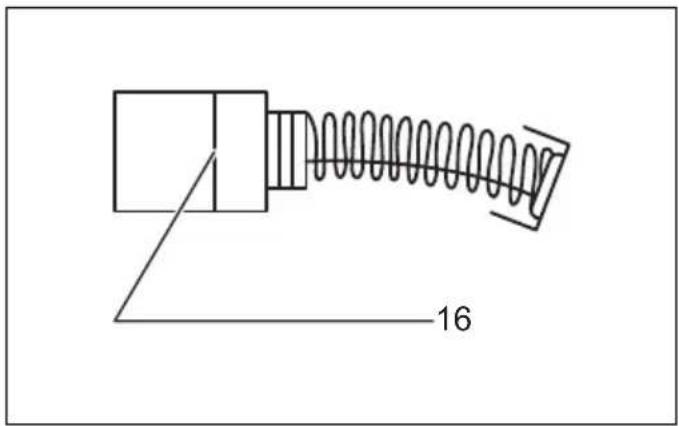

• Μην χρησιμοποιήσετε βενζίνη, βενζόλη, διαλυτικό, αλκοόλη ή κάτι παρόμοιο. Μπορεί να προκληθεί αποχρωματισμός, παραμόρφωση ή ρωγμές. Αλλαγή καρβουνακιών (Εικ.11) Να αφαιρείτε και να ελέγχετε τακτικά τα καρβουνάκια. Να αντικαθιστάτε τα καρβουνάκια όταν έχουν φθαρεί έως την ένδειξη του ορίου. Να διατηρείτε τα καρβουνάκια καθαρά και ελεύθερα για να γλιστρούν στις υποδοχές. Πρέπει να αλλάζετε ταυτόχρονα και τα δύο καρβουνάκια. Να χρησιμοποιείτε μόνο καρβουνάκια ίδιου τύπου. Με τη βοήθεια ενός κατσαβιδιού , βγάλτε τα καπάκια υποδοχής για τα καρβουνάκια. Βγάλτε τα φθαρμένα καρβουνάκια, τοποθετήστε τα καινούργια και ασφαλίστε τα καπάκια της υποδοχής για τα καρβουνάκια. (Εικ. 12) Για να διατηρείται η ΑΣΦΑΛΕΙΑ και η ΑΞΙΟΠΙΣΤΙΑ του προϊόντος, οι εργασίες επισκευής, καθώς και οποιαδήποτε άλλη εργασία συντήρησης ή ρύθμισης, θα πρέπει να εκτελούνται σε εξουσιοδοτημένα κέντρα εξυπηρέτησης της Makita, και πάντοτε με τη χρήση ανταλλακτικών της Makita.

ENG905-1 Το σύνηθες σταθμισμένο επίπεδο θορύβου που έχει καθοριστεί σύμφωνα με την EN60745: Μοντέλο MT450T Επίπεδο ηχητικής πίεσης (L

): 87 dB (A) Επίπεδο ηχητικής ισχύος (L

): 98 dB (A) Αβεβαιότητα (Κ): 3 dB (A) Μοντέλο MT450 Επίπεδο ηχητικής πίεσης (L

): 88 dB (A) Επίπεδο ηχητικής ισχύος (L

): 99 dB (A) Αβεβαιότητα (Κ): 3 dB (A) Να φοράτε ωτοασπίδες.37

ENG900-1 Η συνολική τιμή δόνησης (διανυσματικό άθροισμα τριών αξόνων) που έχει καθοριστεί σύμφωνα με την EN60745: Τρόπος λειτουργίας: κοπή σανίδων Εκπομπή δόνησης (a h,B ): 19,5 m/s

Αβεβαιότητα (Κ): 1,5 m/s

Τρόπος λειτουργίας: κοπή ξύλινων δοκαριών Εκπομπή δόνησης (a h,WB ): 22,0 m/s

Αβεβαιότητα (Κ): 2,0 m/s

• Η δηλωθείσα τιμή των παραγομένων κραδασμών έχει καταμετρηθεί σύμφωνα με την τυποποιημένη μέθοδο δοκιμασίας και μπορεί να χρησιμοποιηθεί για την σύγκριση ενός εργαλείου με ένα άλλο.

• Η δηλωθείσα τιμή των παραγομένων κραδασμών μπορεί επίσης να χρησιμοποιηθεί για μια προκαταρκτική αξιολόγηση της έκθεσης στους κραδασμούς. ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

• Η εκπομπή κραδασμών κατά τη διάρκεια της πραγματικής χρήσης του ηλεκτρικού εργαλείου μπορεί να διαφέρει από τη δηλωθείσα τιμή των εκπομπών, ανάλογα με τον τρόπο με τον οποίο χρησιμοποιείται το

• Φροντίστε να λάβετε τα μέτρα ασφαλείας που απαιτούνται για την προστασία του χρήστη που βασίζονται σε μια εκτίμηση της έκθεσης σε πραγματικές συνθήκες χρήσης (λαμβάνοντας υπόψη όλα τα μέρη του κύκλου λειτουργίας, όπως είναι οι περιπτώσεις κατά τις οποίες το εργαλείο είναι απενεργοποιημένο και όταν λειτουργεί στο ρελαντί επιπροσθέτως του χρόνου κατά τον οποίο το εργαλείο βρίσκεται σε χρήση). Για τις ευρωπαϊκές χώρες μόνο ENH101-17 ΕΚ – Δήλωση συμμόρφωσης Η Makita δηλώνει ότι το παρακάτω μηχάνημα(τα): Ονομασία μηχανήματος: Παλινδρομικό πριόνι Αρ. Μοντέλου/Τύπος: MT450T, MT450 Συμμορφώνονται με τις ακόλουθες Ευρωπαϊκές

2006/42/EΚ Κατασκευάζονται σύμφωνα με το παρακάτω πρότυπο ή τυποποιημένα έγγραφα: EN60745 Το τεχνικό αρχείο σύμφωνα με την 2006/42/ΕΚ είναι διαθέσιμο από: Makita, Jan-Baptist Vinkstraat 2, 3070, Belgium
