ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ KNHDMISW25 KONIG

MANUAL DE UTILIZARE (p. 34) SWITCH HDMI cu 4 porturi ΕΓΧΕΙΡΙΔΙΟ XPHΣHΣ (σελ. 37) Διακόπτης HDMI 4 θυρών

ΕΛΛΗΝΙΚA Διακόπτης HDMI 4 θυρών

Αυτός είναι ένας διακόπτης HDMI 4x1 1.4a ταχείας εναλλαγής με λειτουργία HEAC,3D. Υποστηρίζει 4 εισόδους HDMI και 1 έξοδο HDMI. Με ενσωματωμένη μηχανή HDCP για Άμεση Εναλλαγή Θύρας (Instant Port Switching/IPS), η εναλλαγή μεταξύ των 4 θυρών πραγματοποιείται πολύ γρήγορα, καθώς δεν χρειάζεται εκ νέου ταυτοποίηση HDCP κατά την εναλλαγή θύρας. Χάρη στα ενσωματωμένα τσιπ HEC (HDMI Ethernet) και ARC (Audio Return Channel), μπορεί να διαχωρίζει το HEC της HDTV σε σήματα Ethernet και το ARC της HDTV σε ομοαξ ονικά, Toslink και στερεοφωνικά ηχητικά σήματα που προέρχονται επίσης από τη συσκευή πηγής μέσω του πλήκτρου ARC ON/OFF στο τηλεχειριστήριο. ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ & ΠΡΟΔΙΑΓΡΑΦΕΣ:

• Υποστηρίζει 4 εισόδους HDMI και 1 έξοδο HDMI.

• Με ενσωματωμένη μηχανή HDCP για Άμεση Εναλλαγή Θύρας (Instant Port Switching/IPS), η εναλλαγή μεταξύ των 4 θυρών πραγματοποιείται πολύ γρήγορα, καθώς δεν χρειάζεται εκ νέου ταυτοποίηση HDCP κατά την εναλλαγή θύρας.

• Υποστηρίζει Κανάλι Επιστροφής Ήχου (Audio Return Channel/ARC) από τη συσκευή υποδοχής. Συνδέστε τη θύρα ARC στον ενισχυτή λήψης.

• Υποστηρίζει ψηφιακό ήχο Toslink και έξοδο COAX ταυτόχρονα, κα θώς και έξοδο στερεοφωνικού ήχου από τη συσκευή πηγής. Συνδέστε αυτές τις θύρες στον ενισχυτή λήψης.

• Υποστηρίζει όλες τις μορφές 3D, συμπεριλαμβανομένων των 1080p@23.98/24Hz, 720p@59.94/60Hz/50Hz, εύρος ζώνης έως και 225MHz.

• Υποστηρίζει την υψηλότερη ανάλυση βίντεο 1080p.

• Υποστηρίζει εύρος ζώνης 225MHz/2,25Gbps ανά κανάλι (6,75Gbps όλα τα κανάλια).

• Υποστηρίζει βάθος χρώματος 12bit ανά κανάλι (36bit όλα τα κανάλια).38

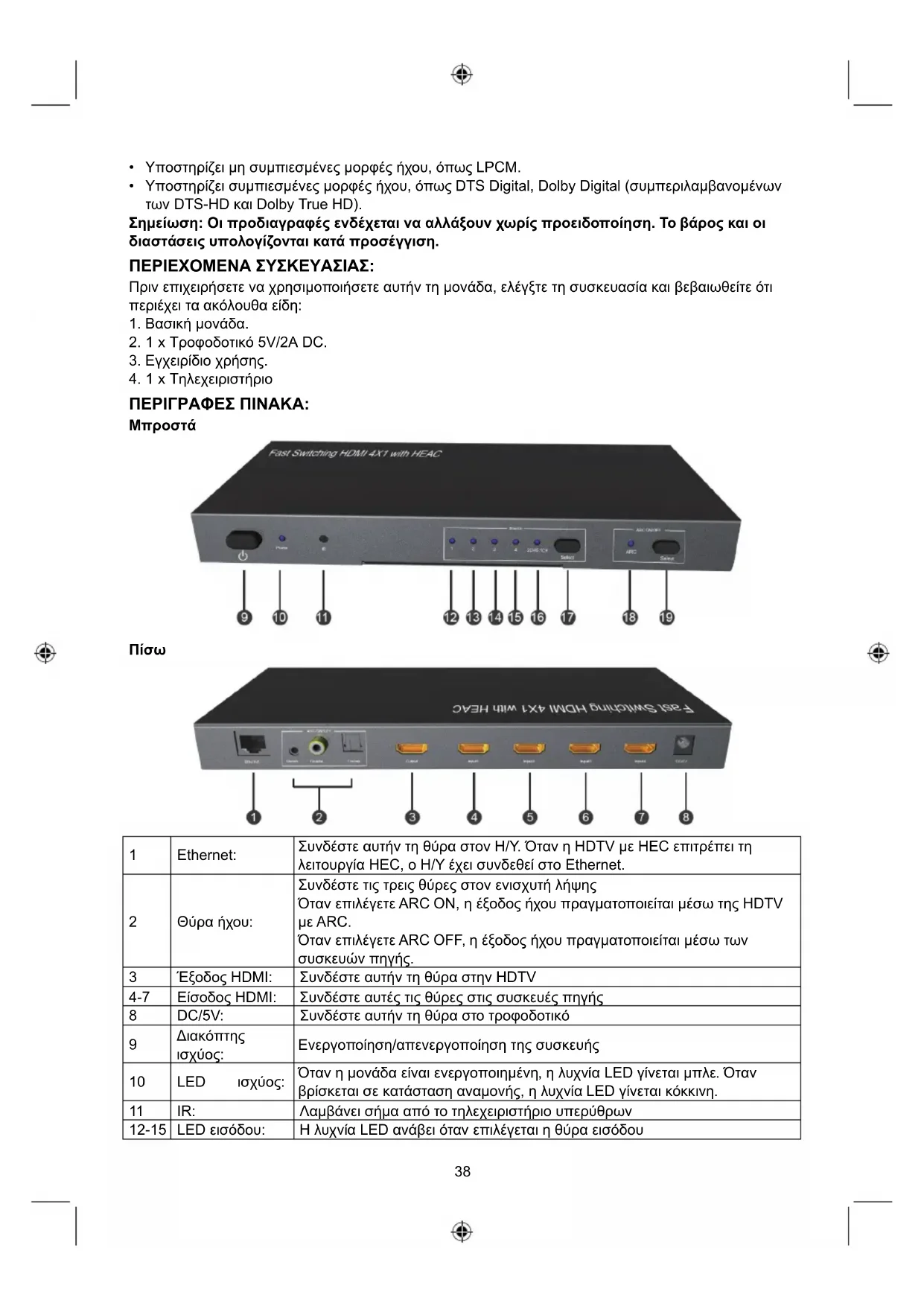

• Υποστηρίζει μη συμπιεσμένες μορφές ήχου, όπως LPCM.

• Υποστηρίζει συμπιεσμένες μορφές ήχου, όπως DTS Digital, Dolby Digital (συμπεριλαμβανομένων των DTS-HD και Dolby True HD). Σημείωση: Οι προδιαγραφές ενδέχεται να αλλάξουν χωρίς προειδοποίηση. Το βάρος και οι διαστάσεις υπολογίζονται κατά προσέγγιση. ΠΕΡΙΕΧΟΜΕΝΑ ΣΥΣΚΕΥΑΣΙΑΣ: Πριν επιχειρήσετε να χρησιμοποιήσετε αυτήν τη μονάδα, ελέγξτε τη συσκευασία και βεβαιωθείτε ότι περιέχει τα ακόλουθα είδη:

2. 1 x Τροφοδοτικό 5V/2A DC.

3. Εγχειρίδιο χρήσης.

4. 1 x Τηλεχειριστήριο

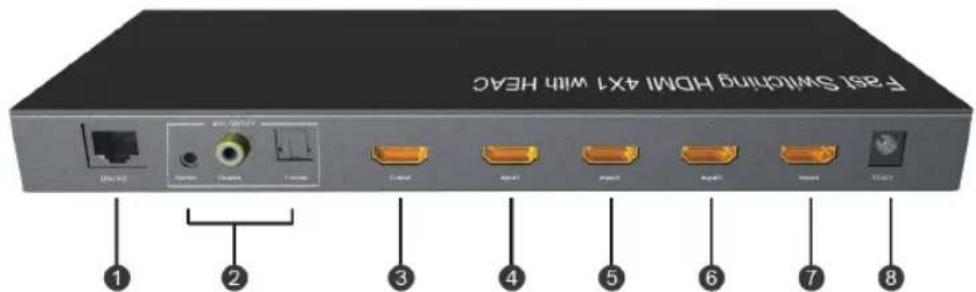

1 Ethernet: Συνδέστε αυτήν τη θύρα στον Η/Υ. Όταν η HDTV με HEC επιτρέπει τη λειτουργία HEC, ο Η/Υ έχει συνδεθεί στο Ethernet. 2 Θύρα ήχου: Συνδέστε τις τρεις θύρες στον ενισχυτή λήψης Όταν επιλέγετε ARC ON, η έξοδος ήχου πραγματοποιείται μέσω της HDTV με ARC. Όταν επιλέγετε ARC OFF, η έξοδος ήχου πραγματοποιείται μέσω των συσκευών πηγής. 3 Έξοδος HDMI: Συνδέστε αυτήν τη θύρα στην HDTV 4-7 Είσοδος HDMI: Συνδέστε αυτές τις θύρες στις συσκευές πηγής 8 DC/5V: Συνδέστε αυτήν τη θύρα στο τροφοδοτικό

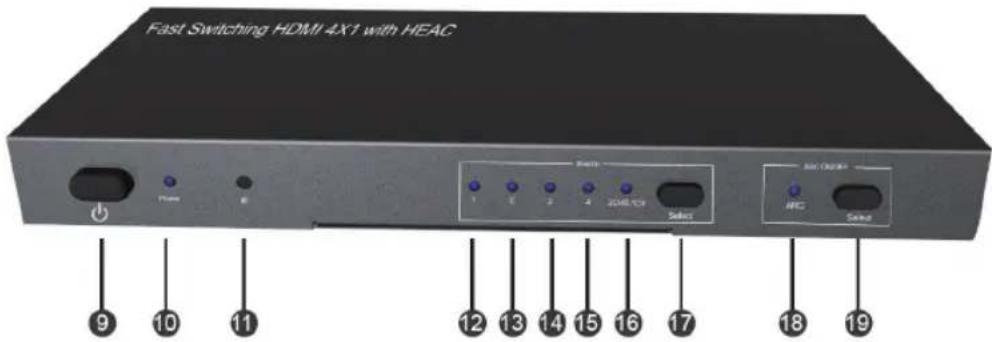

Ενεργοποίηση/απενεργοποίηση της συσκευής 10 LED ισχύος: Όταν η μονάδα είναι ενεργοποιημένη, η λυχνία LED γίνεται μπλε. Όταν βρίσκεται σε κατάσταση αναμονής, η λυχνία LED γίνεται κόκκινη. 11 IR: Λαμβάνει σήμα από το τηλεχειριστήριο υπερύθρων 12-15 LED εισόδου: Η λυχνία LED ανάβει όταν επιλέγεται η θύρα εισόδου39

Η λυχνία LED ανάβει όταν πιέζετε το πλήκτρο 5.1CH. Η λυχνία LED σβήνει όταν πιέζετε το πλήκτρο 2CH. 17 Select: Πιέστε αυτό το πλήκτρο για να επιλέξετε τις 4 εισόδους διαδοχικά. 18 ARC: LED ΕΝΕΡΓΟΠΟΙΗΣΗΣ/ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ Όταν πιέζετε το πλήκτρο ARC ON, η λυχνία LED ανάβει, το προϊόν ενεργοποιεί τη λειτουργία ARC και το ηχητικό σήμα εξέρχεται από την HDTV. Όταν πιέζετε το πλήκτρο ARC OFF, η λυχνία LED σβήνει, η λειτουργία ARC απενεργοποιείται και το ηχητικό σήμα εξέρχεται από τις συσκευές πηγής. 19 Select: Πιέστε αυτό το πλήκτρο για να ενεργοποιήσετε ή να απενεργοποιήσετε τη λειτουργία ARC. ΣΥΝΔΕΣΗ ΚΑΙ ΛΕΙΤΟΥΡΓΙΑ:

1. Συνδέστε την είσοδο HDMI του προϊόντος στις συσκευές πηγής. (Τα καλώδια εισόδου είναι

2. Συνδέστε την έξοδο HDMI του προϊόντος στην HDTV.

3. Συνδέστε τη θύρα ήχου στον ενισχυτή λήψης.

4. Συνδέστε τη θύρα Ethernet στον Η/Υ.

5. Εισάγετε το άκρο DC του τροφοδοτικού 5V στη μονάδα και, στη συνέχεια, συνδέστε το άκρο AC του

τροφοδοτικού στην επιτ οίχια πρίζα.

6. Ενεργοποιήστε τη συσκευή.

Πιέστε το πλήκτρο «Select» του τηλεχειριστηρίου για να αλλάξετε χειροκίνητα τις πηγές εισόδου από Input1 σε Input4.

2. Επιλογή εξόδου ήχου 2CH/5.1CH

Σημείωση: Αυτή η λειτουργία είναι αποτελεσματική μόνο όταν η πηγή υποστηρίζει έξοδο 5.1CH (συμπεριλαμβανομένου CD) και ενεργοποιείται μέσω των πλήκτρων 2.1CH και 5.1CH του τηλεχειριστηρίου. Όταν πιέζετε το πλήκτρο «2CH», το προϊόν αναπ αράγει ήχο 2CH και η λυχνία LED σβήνει. Όταν πιέζετε το πλήκτρο «5.1CH», το προϊόν αναπαράγει ήχο 5.1CH και η λυχνία LED ανάβει. Κατά την ενεργοποίηση, επιλέγεται αυτόματα έξοδος ήχου 5.1CH. Αν η πηγή υποστηρίζει μόνο έξοδο ήχου 2CH, το πλήκτρο «5.1CH» καθίσταται ανενεργό, δηλαδή ακόμη και αν πιέσετε το πλήκτρο «5.1CH», το προϊόν θα συνεχί σει να αναπαράγει ήχο 2CH και η λυχνία LED θα παραμείνει

3. ΕΝΕΡΓΟΠΟΙΗΣΗ/ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ ARC

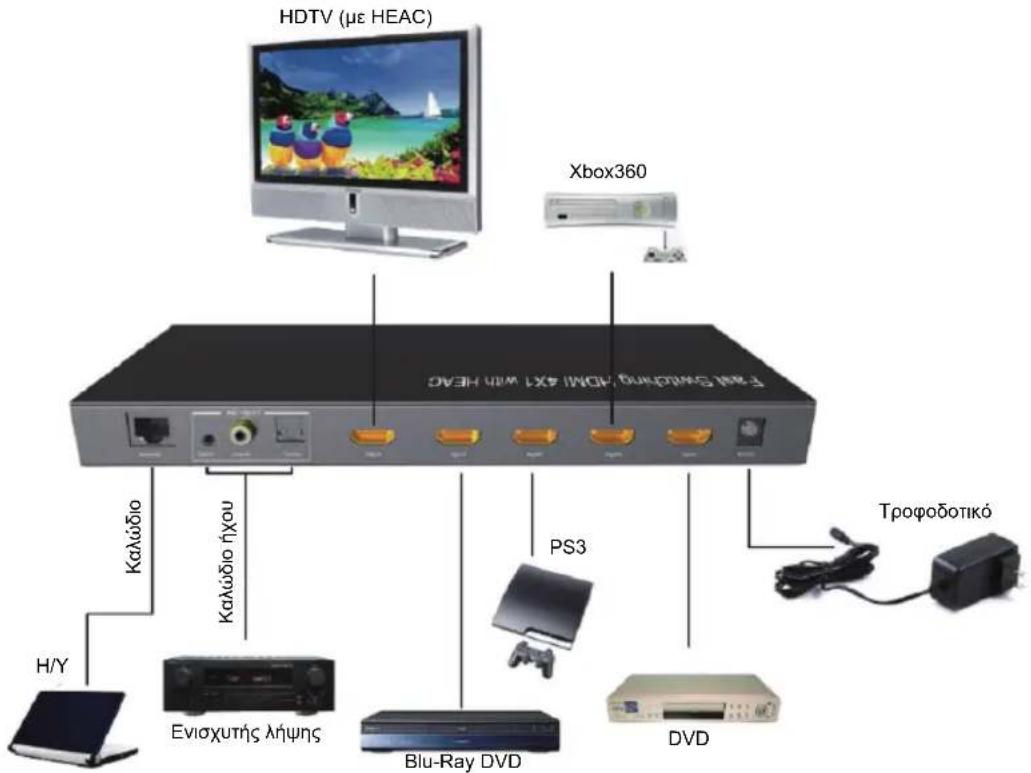

Όταν επιλέγετε ARC ON, η έξοδος ήχου πραγματοποιείται μέσω της HDTV με ARC. Όταν επιλέγετε ARC OFF, η έξοδος ήχου πραγματοποιείται μέσω της συσκευής πηγής. Προσοχή: Συνδέστε/αποσυνδέστε το καλώδιο με προσοχή.40 ΔΙΑΓΡΑΜΜΑ ΣΥΝΔΕΣΗΣ Οδηγίες ασφαλείας: Για να μειώσετε τον κίνδυνο ηλεκτροπληξίας, το προϊόν αυτό θα πρέπει να ανοιχθεί ΜΟΝΟ από εξουσιοδοτημένο τεχνικό όταν απαιτείται συντήρηση (σέρβις). Αποσυνδέστε το προϊόν από την πρίζα και άλλο εξοπλισμό αν παρουσιαστεί πρόβλημα. Μην εκθέτετε το προϊόν σε νερό ή υγρασία.

Καθαρίστε μόνο με ένα στεγνό πανί. Μη χρησιμοποιείτε διαλύτες ή λειαντικά.

Ουδεμία εγγύηση ή ευθύνη δεν είναι αποδεκτή σε περίπτωση αλλαγής ή μετατροπής του προϊόντος ή βλάβης που προκλήθηκε λόγω εσφαλμένης χρήσης του προϊόντος.

- Το σχέδιο και τα χαρακτηριστικά μπορούν να αλλάξουν χωρίς καμία προειδοποίηση. - Όλα τα λογότυπα, οι επωνυμίες και οι ονομασίες προϊόντων είναι εμπορικά σήματα ή σήματα κατατεθέντα των αντίστοιχων κατόχων και δια του παρόντος αναγνωρίζονται ως τέτοια. - Αυτό το Εγχειρίδιο συντάχτηκε με προσοχή. Ωστόσο, δεν προκύπτουν δικαιώματα. Η König Electronic δεν φέρει κα μία ευθύνη για σφάλμα σε αυτό το εγχειρίδιο ή στις συνέπειές τους. - Φυλάξτε το παρόν εγχειρίδιο και τη συσκευασία για μελλοντική αναφορά.

Το συγκεκριμένο προϊόν έχει επισημανθεί με αυτό το σύμβολο. Αυτό σημαίνει ότι οι μεταχειρισμένες ηλεκτρικές και ηλεκτρονικές συσκευές δεν πρέπει να αναμειγνύονται με τα κοινά οικιακά απορρίμματα. Υπάρχει ξεχωριστό σύστημα συλλογής για αυτά τα αντικείμενα.

HDTV (με HEAC) Xbox360

Ενισχυτής λήψης Blu-Ray DVD PS3 DVD Τροφοδοτικό
