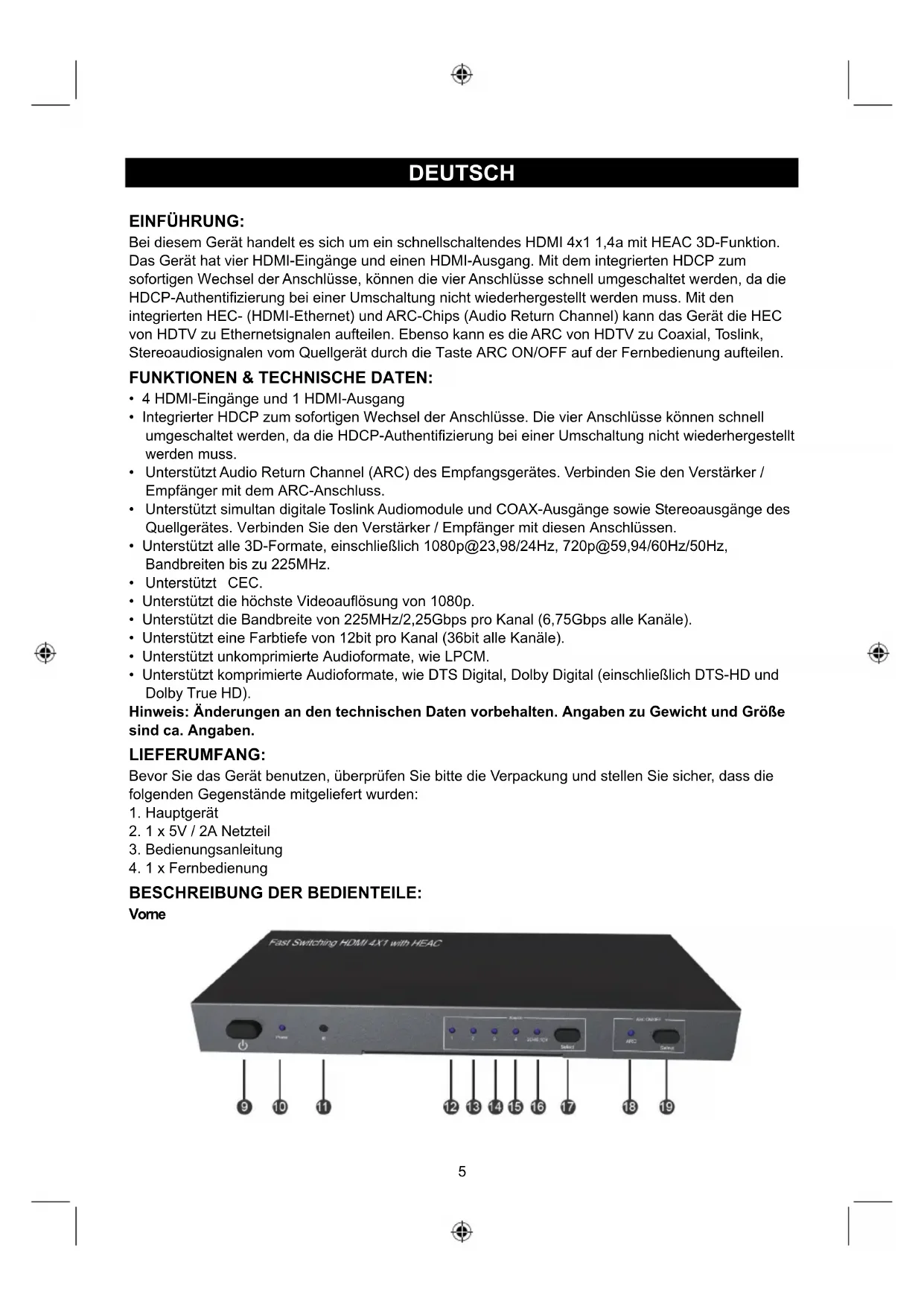

udio Cable5 DEUTSCH HDMI-Switch mit 4 Anschlüssen EINFÜHRUNG: Bei diesem Gerät handelt es sich um ein schnellschaltendes HDMI 4x1 1,4a mit HEAC 3D-Funktion. Das Gerät hat vier HDMI-Eingänge und einen HDMI-Ausgang. Mit dem integrierten HDCP zum sofortigen Wechsel der Anschlüsse, können die vier Anschlüsse schnell umgeschaltet werden, da die HDCP-Authentifizierung bei einer Umschaltung nicht wiederhergestellt werden muss. Mit den integrierten HEC- (HDMI-Ethernet) und ARC-Chips (Audio Return Channel) kann das Gerät die HEC von HDTV zu Ethernetsignalen aufteilen. Ebenso kann es die ARC von HDTV zu Coaxial, Toslink, Stereoaudiosignalen vom Quellgerät durch die Taste ARC ON/OFF auf der Fernbedienung aufteilen. FUNKTIONEN & TECHNISCHE DATEN:

• 4 HDMI-Eingänge und 1 HDMI-Ausgang

• Integrierter HDCP zum sofortigen Wechsel der Anschlüsse. Die vier Anschlüsse können schnell umgeschaltet werden, da die HDCP-Authentifizierung bei einer Umschaltung nicht wiederhergestellt werden muss.

• Unterstützt Audio Return Channel (ARC) des Empfangsgerätes. Verbinden Sie den Verstärker / Empfänger mit dem ARC-Anschluss.

• Unterstützt simultan digitale Toslink Audiomodule und COAX-Ausgänge sowie Stereoausgänge des Quellgerätes. Verbinden Sie den Verstärker / Empfänger mit diesen Anschlüssen.

• Unterstützt alle 3D-Formate, einschließlich 1080p@23,98/24Hz, 720p@59,94/60Hz/50Hz, Bandbreiten bis zu 225MHz.

• Unterstützt die höchste Videoauflösung von 1080p.

• Unterstützt die Bandbreite von 225MHz/2,25Gbps pro Kanal (6,75Gbps alle Kanäle).

• Unterstützt eine Farbtiefe von 12bit pro Kanal (36bit alle Kanäle).

• Unterstützt unkomprimierte Audioformate, wie LPCM.

• Unterstützt komprimierte Audioformate, wie DTS Digital, Dolby Digital (einschließlich DTS-HD und Dolby True HD). Hinweis: Änderungen an den technischen Daten vorbehalten. Angaben zu Gewicht und Größe sind ca. Angaben. LIEFERUMFANG: Bevor Sie das Gerät benutzen, überprüfen Sie bitte die Verpackung und stellen Sie sicher, dass die folgenden Gegenstände mitgeliefert wurden:

2. 1 x 5V / 2A Netzteil

3. Bedienungsanleitung

4. 1 x Fernbedienung

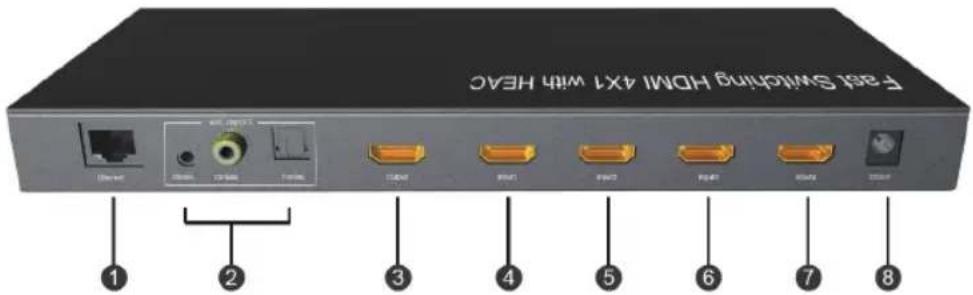

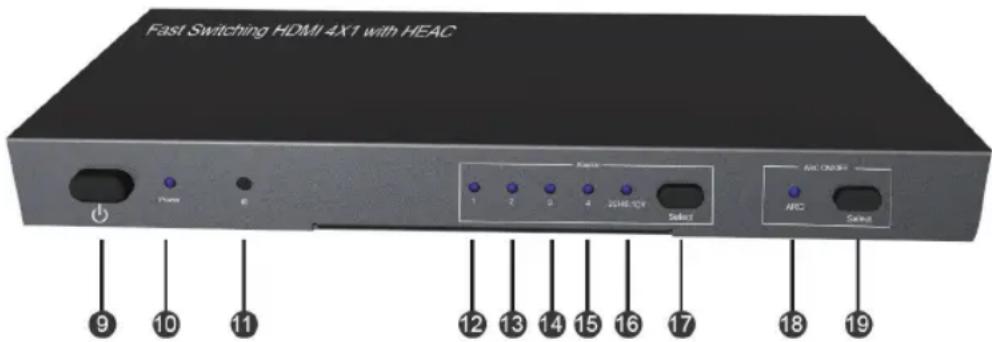

BESCHREIBUNG DER BEDIENTEILE: Vorne6 Hinten 1 Ethernet: Verbinden Sie diesen Anschluss mit einem PC. Der PC ist an das Ethernet angeschlossen, wenn das HDTV mit HEC die HEC-Funktion aktiviert. 2 Audioanschluss: Verbinden Sie den Verstärker / Empfänger mit diesen drei Anschlüssen. Wenn ARC ON gewählt wurde, erfolgt die Audioausgabe von HDTV mit ARC. Wenn ARC OFF gewählt wurde, erfolgt die Audioausgabe vom Quellgerät. 3 HDMI-Ausgang: Verbinden Sie diesen Anschluss mit HDTV. 4-7 HDMI-Eingang: Verbinden Sie die Quellgeräte mit diesen Anschlüssen. 8 DC/5V Buchse: Dieser Anschluss ist für die Stromversorgung. 9 Netzschalter: Schaltet das Gerät ein- oder aus

LED für Betriebsanzeige: Wenn das Gerät ausgeschaltet ist, leuchtet die LED blau. Wenn sich das Gerät im Stand-by-Modus befindet leuchtet die LED rot. 11 Infrarot: Empfängt Signale der Infrarotfernbedienung. 12-15 LED für Eingang: Die LED leuchtet auf, wenn der Eingangskanal gewählt wurde.

Die LED leuchtet auf, wenn die Taste 5,1CH gedrückt wurde. Die LED erlischt, wenn die Taste 2CH gedrückt wurde. 17 Select: Drücken Sie diese Taste, um die vier Eingänge der Reihe nach zu wählen. 18 ARC:

Die LED leuchtet auf, wenn die Taste ARC ON gedrückt wird. Die ARC-Funktion wird aktiviert und das Audiosignal erfolgt über HDTV. Die LED erlischt, wenn die Taste ARC OFF gedrückt wird. Die ARC-Funktion ist deaktiviert und das Audiosignal wird über die Quellgeräte ausgegeben. 19 Select: Drücken Sie diese Taste, um ARC on oder ARC off zu wählen. ANSCHLUSS UND BETRIEB: ANSCHLUSS

1. Verbinden Sie die Quellgeräte über den HDMI-Eingang mit dem Gerät. (Eingangskabel sind

2. Verbinden Sie das HDTV mit dem HDMI-Ausgang des Gerätes.

3. Verbinden Sie den Verstärker / Empfänger mit dem Audioanschluss.

4. Verbinden Sie den PC mit dem Ethernetanschluss des Gerätes.

5. Stecken Sie die DC-Seite der 5V-Stromversorgung in das Gerät und stecken Sie den Netzstecker

des Netzteils in eine Netzsteckdose.

6. Schalten Sie das Gerät ein.

1. Wahl des Quellgerätes

Drücken Sie die Taste „Select“ oder die entsprechende Taste der Fernbedienung, um zwischen den Eingangssignalen Input 1 bis Input 4 zu wechseln.

2. Wahl des 2CH/5,1CH Audioausgangs

Hinweis: Diese Funktion ist nur verfügbar, wenn das Quellgerät einen 5,1CH-Ausgang (einschließlich CD) unterstützt und diese durch Drücken der Tasten 2,1CH und 5,1CH auf der Fernbedienung aktiviert wurde. Wenn Sie die Taste „2CH“ drücken erfolgt die Ausgabe von7 2CH-Audio und die LED erlischt. Wenn Sie die Taste „5,1CH“ drücken erfolgt die Ausgabe von 5,1CH-Audio und die LED erleuchtet. Sobald das Gerät an die Stromversorgung angeschlossen wird, wählt es automatisch den 5,1CH-Audioausgang. Falls das Quellgerät nur 2CH-Audioausgang unterstützt, wird die Taste „5,1CH“ inaktiv, d.h. selbst wenn Sie diese Taste drücken erfolgt die 2CH-Audioausgabe und die LED leuchtet weiterhin.

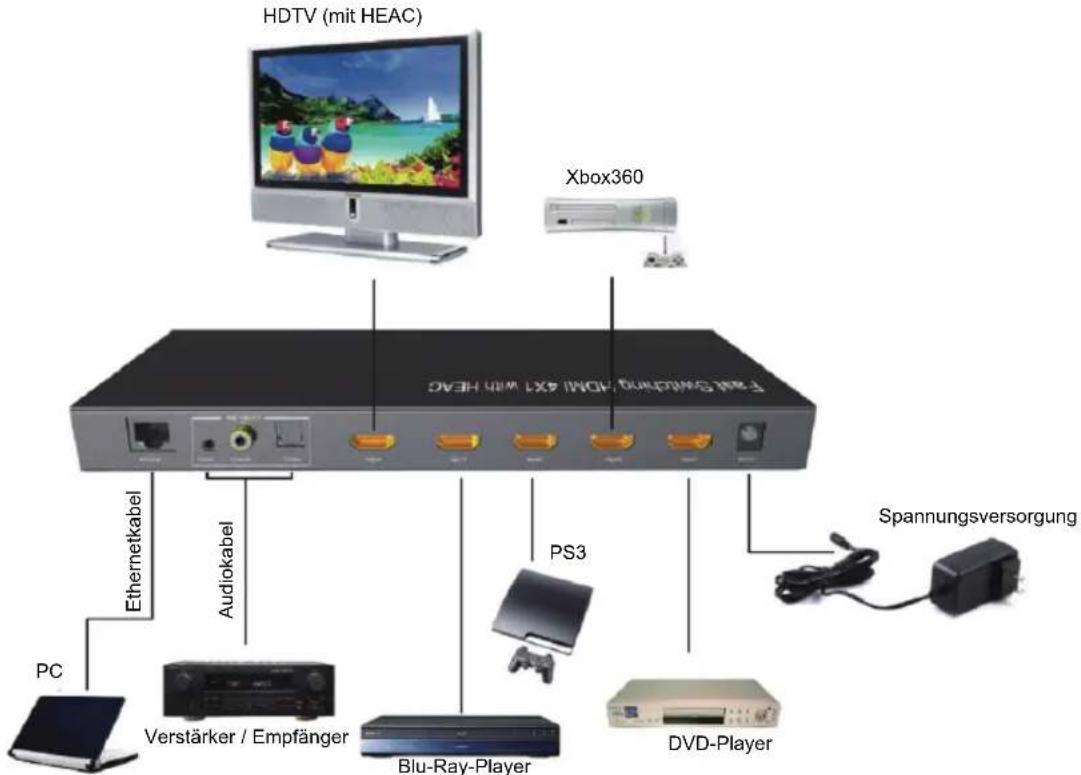

Wenn ARC ON gewählt wurde, erfolgt die Audioausgabe von HDTV mit ARC. Wenn ARC OFF gewählt wurde, erfolgt die Audioausgabe von den Quellgeräten. Achtung: die Kabel vorsichtig einstecken / herausziehen ANSCHLUSSDIAGRAMM Sicherheitsvorkehrungen: Um das Risiko eines elektrischen Schlags zu verringern, sollte dieses Produkt AUSSCHLIESSLICH von einem autorisierten Techniker geöffnet werden. Bei Problemen trennen Sie das Gerät bitte von der Spannungsversorgung und von anderen Geräten ab. Stellen Sie sicher, dass das Gerät nicht mit Wasser oder Feuchtigkeit in Berührung kommt. Wartung: Nur mit einem trockenen Tuch säubern. Keine Reinigungs- oder Scheuermittel verwenden. Garantie: Es kann keine Garantie oder Haftung für irgendwelche Änderungen oder Modifikationen des Produkts oder für Schäden übernommen werden, die aufgrund einer nicht ordnungsgemäßen Anwendung des Produkts entstanden sind. Allgemeines: - Design und technische Daten können ohne vorherige Ankündigung geändert werden. - Alle Logos, Marken und Produktnamen sind Marken oder eingetragene Marken ihrer jeweiligen Eigentümer und werden hiermit als solche anerkannt. HDTV (mit HEAC) Xbox360

Verstärker / Empfänger Blu-Ray-Player PS3 DVD-Player Spannungsversorgung Ethernetkabel

udiokabel8 - Diese Bedienungsanleitung wurde sorgfältig verfasst. Dennoch können daraus keine Rechte und Pflichten hergeleitet werden. König Electronic haftet nicht für mögliche Fehler in dieser Bedienungsanleitung oder deren Folgen. - Bitte bewahren Sie Bedienungsanleitung und Verpackung für spätere Verwendung auf. Achtung: Dieses Produkt ist mit diesem Symbol gekennzeichnet. Es bedeutet, dass die ausgedienten elektrischen und elektronischen Produkte nicht mit dem allgemeinen Haushaltsmüll entsorgt werden dürfen. Für diese Produkte stehen gesonderte Sammelsysteme zur Verfügung.
