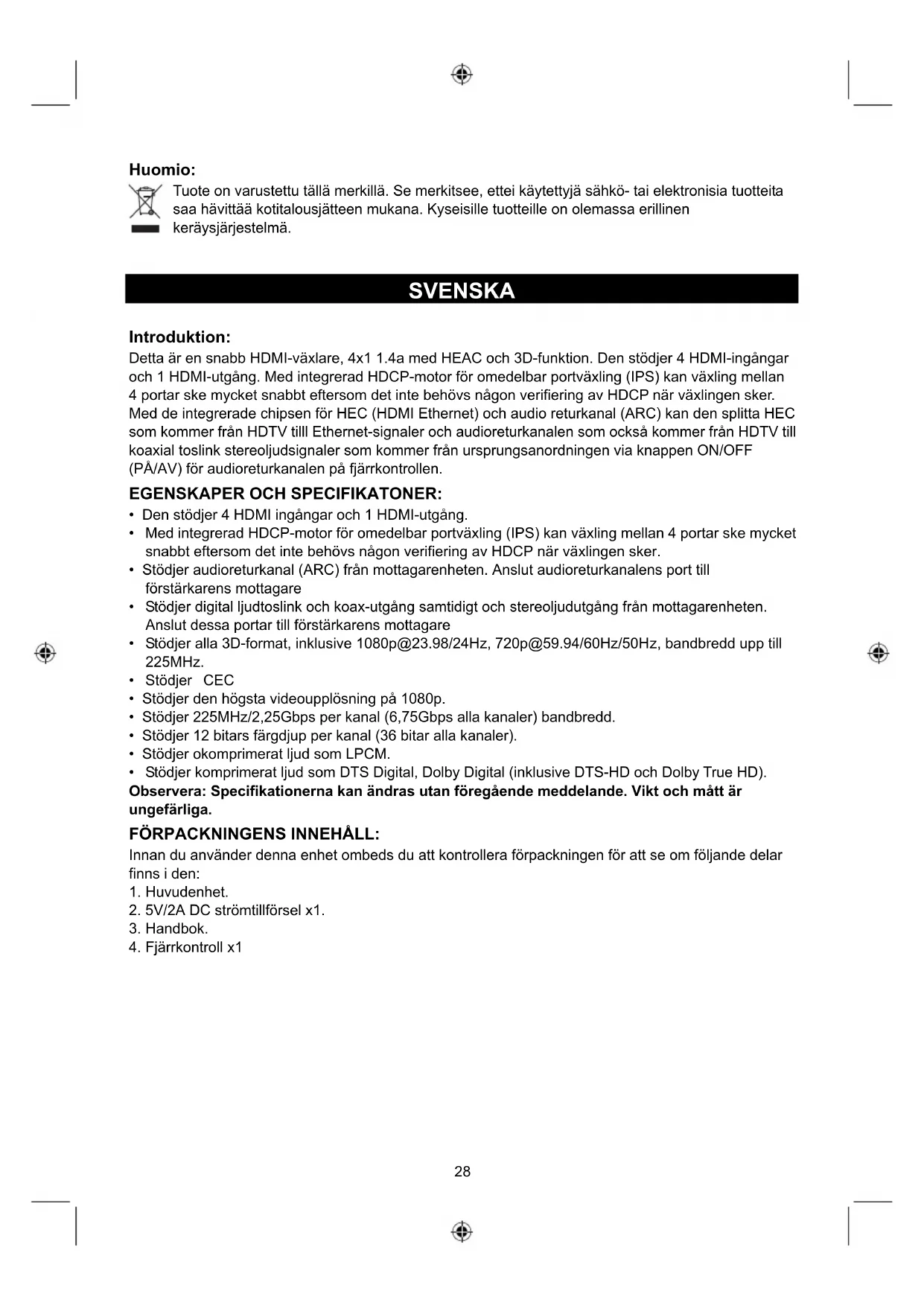

4-portars HDMI-växlare

Detta är en snabb HDMI-växlare, 4x1 1.4a med HEAC och 3D-funktion. Den stödjer 4 HDMI-ingångar och 1 HDMI-utgång. Med integrerad HDCP-motor för omedelbar portväxling (IPS) kan växling mellan 4 portar ske mycket snabbt eftersom det inte behövs någon verifiering av HDCP när växlingen sker. Med de integrerade chipsen för HEC (HDMI Ethernet) och audio returkanal (ARC) kan den splitta HEC som kommer från HDTV tilll Ethernet-signaler och audioreturkanalen som också kommer från HDTV till koaxial toslink stereoljudsignaler som kommer från ursprungsanordningen via knappen ON/OFF (PÅ/AV) för audioreturkanalen på fjärrkontrollen.

EGENSKAPER OCH SPECIFIKATONER:

• Den stödjer 4 HDMI ingångar och 1 HDMI-utgång.
• Med integrerad HDCP-motor för omedelbar portväxling (IPS) kan växling mellan 4 portar ske mycket snabbt eftersom det inte behövs någon verifiering av HDCP när växlingen sker.
• Stödjer audioreturkanal (ARC) från mottagarenheten. Anslut audioreturkanalens port till förstärkarens mottagare
• Stödjer digital ljudtoslink och koax-utgång samtidigt och stereoljudutgång från mottagarenheten. Anslut dessa portar till förstärkarens mottagare
• Stödjer alla 3D-format, inklusive 1080p@23.98/24Hz, 720p@59.94/60Hz/50Hz, bandbredd upp till 225MHz.
• Stödjer CEC
• Stödjer den högsta videouplösning på 1080p.
• Stödjer 225MHz/2,25Gbps per kanal (6,75Gbps alla kanaler) bandbredd.
• Stödjer 12 bitars färgdjup per kanal (36 bitar alla kanaler).
• Stödjer okomprimerat ljud som LPCM.
• Stödjer komprimerat Ijud som DTS Digital, Dolby Digital (inklusive DTS-HD och Dolby True HD).

Observera: Specifikationerna kan ändras utan föregående meddelande. Vikt och mått är ungefärliga.

FÖRPACKNINGENS INNEHÅLL:

Innan du använder denna enhet ombeds du att kontrollera förpackningen för att se om följande delar finns i den:

1. Huvudenhet.
2. 5V/2A DC strömtillförsel x1.
3. Handbok.
4. Fjärrkontroll x1

PANELBESKRIVNING:

Framsida

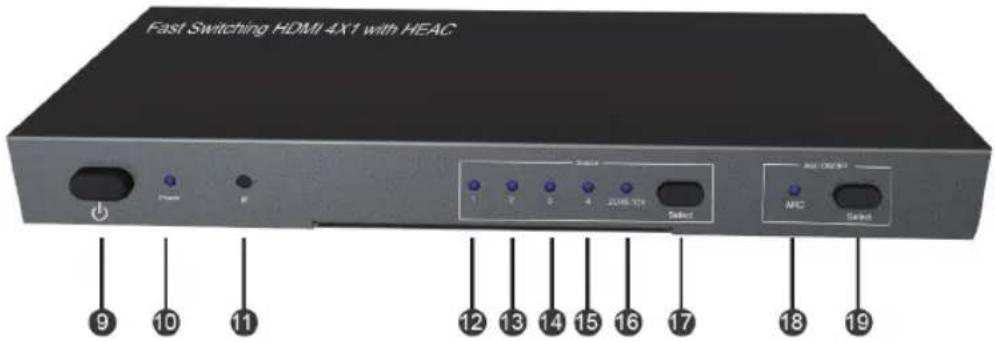

Fast Switching HDMI 4X1 with HEAC 9 10 11 Power R Select 1 2 3 4 5 6 7 8 9 10 11 JCOM-IEF Select AEC 1000Hz MFC Select 12 13 14 15 16 17 18 19

Baksida

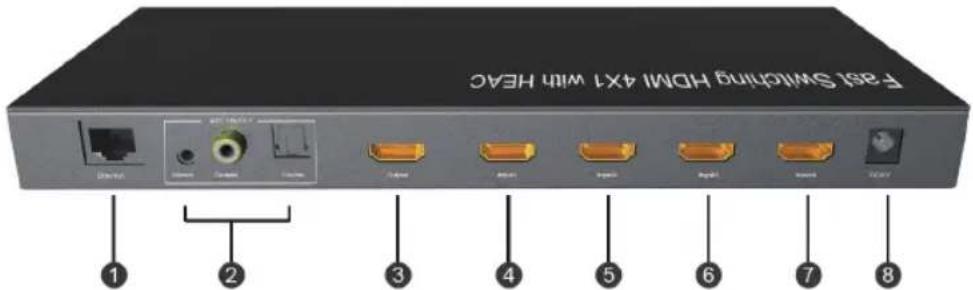

F-851 Switch HDMI 4X1 WITH HEAQ ① ② ③ ④ ⑤ ⑥ ⑦ ⑧

1	Ethernet	Anslut denna port till PC:n. När HEC-funktionen på HDTV med HEC aktiveras kommer PC:n att anslutas till Ethernet.
2	Ljudport:	Anslut de tre portarna till förstärkarens mottagareNär ARC ON väljs kommer ljudutgången från HDTV med ARC.När ARC OFF väljs kommer ljudutgången från mottagarenheten.
3 HDMI-utgång Anslut denna port till HDTV
4-7 HDMI-ingång: Anslut dessa portar till mottagarenheten
8 DC/5V: Anslut denna port till strömtillförsel
9	Strömbrytare	Stäng av strömmen
10	LED-lampa för ström:	När enheten sätts på blir LED-lampan blå, när den står på standby blir LED-lampan röd
11 IR:	Tar emot signal från den infraröda fjärrkontrollen
12-15	LED-lampa för ingång:	LED-lampan tänds när ingångsporten väljs
16	2CH/5.1CH LED	LED-lampan tänds när du trycker på 5 1CH-knappen;LED-lampan släcks när du trycker på 2CH-knappen.
17 Val:	Tryck på denna knapp för att välja de fyra ingångarna sekventiellt.
18	ARC:	ON/OFF LED-lampaLED-lampan tänds när du trycker på knappen ARC ON och då kommer ARC-funktionen att aktiveras och ljudsignalen att komma från HDTV.LED-lampan släcks när du trycker på knappen ARC OFF och då kommer ARC-funktionen att stängas av och ljudsignalen att komma från mottagarenheten.
19 Välj:	Tryck på denna knapp för att välja ARC on (på) eller off (av).

INKOPPLING OCH ANVÄNDNING:

INKOPPLING

1. Koppa in HDMI-ingången till mottagarenheten. (Ingångskablar är valbara)

2. Koppla in HDMI-utgången till HDTV.

3. Anslut audioreturkanalens port till förstärkarens mottagare

4. Anslut Ethernetporten till PC:n.
5. För in 5V batteriets sida för likström (DC) i enheten och sätt sedan in strömtillförselns sida för växelström (AC) i vägguttaget.
6. Stäng av strömmen.

ANVÄNDNING

1. Val av källa

Tryck på knappen "Select (Val) på fjärrkontrollen för att manuellt ingångskälla från ingång 1 till 4.

1. 2CH/5.1CH Val av ljudutgång

Observera: Denna funktion fungerar bara om källan stödjer 5 1CH-utgång (inklusive CD) och den aktiveras med knapparna 2 1CH eller 5 1CH på fjärrkontrollen. Om du trycker på knappen "2CH" släcks produktens 2CH-ljud och LED-lampa. Om du trycker på knappen "5 1CH" tänds produktens utgångar 5 1CH-ljud och LED-lampa. När strömmen sätts på väljs 5 1CH-ljud automatiskt. Om källan endast kan stödja 2CH-ljudutgång gäller inte knappen "5 1CH", d.v.s. att fast du trycker på knappen "5 1CH" kommer produkten ändå att ha 2CH-ljudutgångar och LED-lampan att vara tänd.

1. ARC ON/OFF

När ARC ON väljs kommer ljudutgången från HDTV med ARC.

När ARC OFF väljs kommer ljudutgången från mottagarenheten.

Obs!: Sätt i / dra ur kabeln försiktigt

INKOPPLINGSSCHEMA

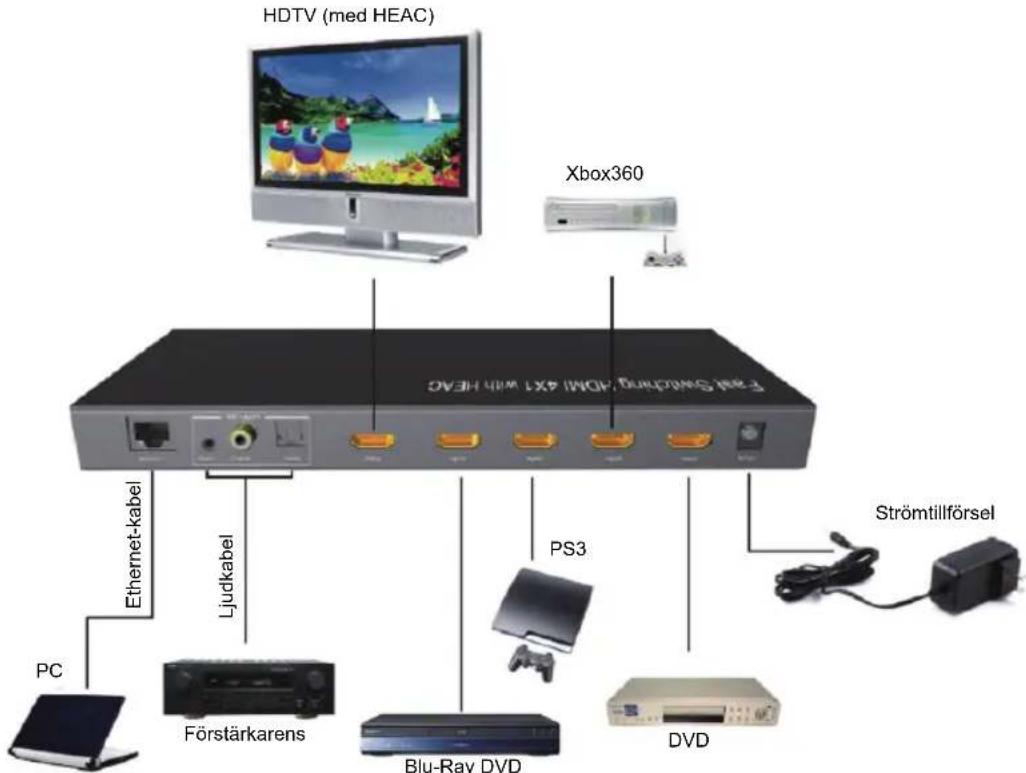

HDTV (med HEAC) Xbox360 E-TRI SWITCH HDMI 4X1 HD HEAC Ethernet-kabel Ljudkabel PS3 Strömtillförsel PC Förstärkarens Blu-Ray DVD DVD

För att minska risken för elektriska stötar bör denna produkt ENDAST öppnas av behörig tekniker när service behövs. Dra ut strömkabeln från eluttaget och koppla ur all annan utrustning om något problem skulle uppstå. Utsätt inte produkten för vatten eller fukt.

Underhåll:

Rengör endast med torr trasa. Använd inga rengöringsmedel som innehåller lösningsmedel eller slipmedel.

Garanti:

Ingen garanti gäller vid ändringar eller modifieringar av produkten eller för skador som har uppstått på grund av felaktig användning av denna produkt.

Allmänt:

• Utseende och specifikationer kan komma att ändras utan föregående meddelande.
• Alla logotyper och produktnamn är varumärken eller registrerade varumärken som tillhör sina ägare och är härmed erkända som sådana.
• Den här bruksanvisningen producerades med omsorg. Dock kan inga rättigheter härröra. König Electronic kan inte acceptera ansvar för några felaktigheter i denna manual eller dess konsekvenser.
• Behåll bruksanvisningen och förpackningen för eventuellt framtida behov.

Obs!

Produkten är märkt med denna symbol som betyder att använda elektriska eller elektroniska produkter inte får slängas bland vanliga hushållssopor. Det finns särskilda återvinningssystem för dessa produkter.
