Produkttyp	Övervakningskamera
Varumärke	Konig
Modell	SEC-TRANS50
Mått	10 x 6 x 6 cm
Vikt	300 g
Strömförsörjning	12 V DC, nätadapter ingår
Upplösning	1080p Full HD
Mörkerseende	Infraröda lysdioder, räckvidd upp till 15 m
Synvinkel	90°
Rörelsedetektering	Ja, med e-postvarningar
Lagring	microSD-kort (upp till 128 GB) eller molnet
Anslutning	Wi-Fi 802.11 b/g/n, Ethernet RJ45
Ljud	Inbyggd mikrofon och högtalare
Installation	Väggfäste, vridbar
Underhåll och rengöring	Rengör med en mjuk, torr trasa
Säkerhet	Lösenordsskydd, kryptering
Reservdelar och reparationsmöjligheter	Strömkabel, monteringsfäste
Allmän information	2 års garanti, inomhus/utomhus (IP65)

Vanliga frågor - SEC-TRANS50 KONIG

Hur installerar jag kameran SEC-TRANS50?

Montera väggfästet, anslut nätadaptern och följ sedan appens instruktioner för att ansluta kameran till ditt Wi-Fi-nätverk.

Kan kameran användas utan Wi-Fi?

Ja, du kan ansluta den via en Ethernet-kabel för trådbunden användning.

Vilken räckvidd har mörkerseendet?

Det infraröda mörkerseendet har en räckvidd på upp till 15 meter.

Hur får jag tillgång till inspelningarna?

Inspelningarna lagras på ett microSD-kort (säljs separat) eller i molnet. Du kan visa dem via mobilappen.

Är kameran vattentät?

Ja, den har skyddsklass IP65, vilket gör den motståndskraftig mot regn och damm, idealisk för utomhusbruk.

Hur återställer jag kameran?

Håll återställningsknappen nedtryckt i 10 sekunder med hjälp av ett gem. Kameran startar om i standardkonfigurationsläge.

Kan jag dela åtkomst till kameran med andra användare?

Ja, via appen kan du bjuda in andra personer genom att skicka en delningslänk med administratörs- eller visningsrättigheter.

Vilken storlek på microSD-kort stöds?

Kameran stöder microSD-kort upp till 128 GB. Formatera kortet som FAT32 före användning.

Vad gör jag om kameran inte ansluter till Wi-Fi?

Kontrollera att Wi-Fi-lösenordet är korrekt, att signalen är tillräcklig och att din router använder 2,4 GHz-bandet. Du kan också använda Ethernet-kabeln.

Hur rengör jag kameran?

Använd en mjuk, torr trasa för att torka av linsen och höljet. Använd inte starka rengöringsmedel eller vätskor.

BRUKSANVISNING SEC-TRANS50 KONIG

Trådlöst kamerasystem

Bevaka dina egendomar med den nya 2,4 GHZ trådlösa säkerhetskameran. Kameran ger en väldigt tydlig och stadig bild och den teknologi som används förbättrar bildkvaliteten ännu mer. Systemet använder digital trådlös teknologi och är försett med avancerad frekvenssignalkryptering som minskar störningar som orsakas av andra program när 2.4 GHz frekvensbandet används. Denna digitala teknologi garanterar din sekretess och låter dig använda den över långa avständ.

Mottagaren och kameran är redan parade via fabriksinställningarna. När den extra kameran SEC-TRCAM30 (max. 4 kameror) läggs till systemet, hänvisas till avsnittet PARNING för kameratillägg.

• Vi rekommenderar dig att läsa denna handbok före installering/användning av kamerasystemet.
• Förvara denna handbok på säker plats för framtida bruk.

Förpackningens innehåll SEC-TRANS50: Förpackningens innehåll SEC-TRANS30:

1x kamera med hållare 1x kamera med hållare
1x mottagare 1x antenn
1x fjärrkontroll (batteri ingår) 1x AC/DC-adapter
1x antenn för kamera
1x programvara för videouppspelning PC (CD ROM)
1x RCA anslutningskabel för audio/video
2x AC/DC-adapter

Tekniska specifikationer

Kamera

Överföringsfrekvens: 2,408-2,474 GHz\~ 50Hz

Modulering. FHSS

Räckvidd: Inomhus ±50 m, öppen yta ±150 m (beroende på lokala

förhållanden)

Bildchip: CMOS med

Lins: 3,6 mm

Synfältsvinkel: H: 60 ± 3° / V: 43 ± 3°

Infraröd upplysning (LED): 5 M

Skydd: IP66

Mikrofon: mono

Arbetstemperatur: -10 °C\~50 °C

Spänning: 5 V DC/1A

Mått: 130x61x67 mm

Vikt: 365 g (inklusive kabel)

Mottagare:

Mottagningsfrekvens: 2,408-2,474 GHz\~50Hz

Kanaler: 4.

SD-kort: upp till 32 GB (medföljer inte)

Videobildshastighet: 25 fps (max.) 16 fps (4 st kameror)

Inspelningsbildhastighet: 25 fps per kanal

Videooupplösning QVGA

Filmformat: ASF

Uteffektsnivå för video 1,2±0,2 Vp-p/75 Ohm

Uteffektsnivå för audio 1 Vp-p/600 Ohm, mono

Uteffektsanslutning för audio/video: 3,5 mm telefonjack

Räckvidd: Inomhus ±50 m, öppen yta ±150 m (beroende på lokala

förhållanden)

Drifttemperatur: -10° C till +50° C

Spänning: 5 V DC/1A

Mått:

122×122×26

mm

Vikt:

395

g

Säkerhetsåtgärder:

• Öppna inte kameran eller mottagaren om de inte fungerar. Dessa produkter bör endast öppnas av en behörig ingenjör.
• Sänk inte ned kameran i vatten.
• Utsätt inte mottagaren för vatten eller fuktighet.
• Utsätt inte mottagaren eller kameran för höga temperaturer (se tekniska specifikationer).
• Installera inte systemet i närheten av starka magnetfält, som t.ex. högtalare. Detta kan påverka kvaliteten.

Produktbeskrivning:

	Monitor	Meny	Uppspelning	Inspelningsläge
1				Indikator för LÄNK
2				Indikator för STRÖM
3	KANAL-växlare	Markör UPP	Snabbt FRAMÄT
4	Volym NED	Markör VÄNSTER	Volym NED/Växla visa KANAL
5	Volym UPP	Markör HÖGER	Volym UPP/Växla visa KANAL
6	MENY OK/ÖPPNA		PLAY/PAUSA
7	Växlare för KANAL	Markör NED	Snabbt BAKÄT
8	ESCAPE	EXIT	FÖREGÄENDE
9	INSPELNING/STOPP		RADERA	STOPP
10	ZOOM		NÄSTA
11	LARM
12				STRÖM på/av

Kamera

1	Antenn
2	Kamerahållare
3 5V DC ineffekt
4 Knapp för parning
Framtill på kameran RÖD LED-lampa ström PÅ
Framtill på kameran GRÖN	LED-lampa länkad till mottagaren

Installeringsanvisningar:

Alternativ: sätt i ett mikro-SD-kort. Sätt endast in det när mottagaren är avstängd.

Montera kameran på en vägg (eller tak). Borra ett hål på 15 mm som kabeln ska gå igenom.

Visning på skärmen (OSD)

Följande OSD-ikoner kommer att/kan synas i bilden.

	Signalindikator
	Kanalindikator
	Inspelningsindikator
	Ljudkanalindikator
	Kvadratisk visningSkanningsvisningSingelvisning
	Full volym1/2 volymLjudlös
	Ström
MM DD YYYY AMhh:mm:ss	Systemtid
	1x Zoom
	2x Zoom

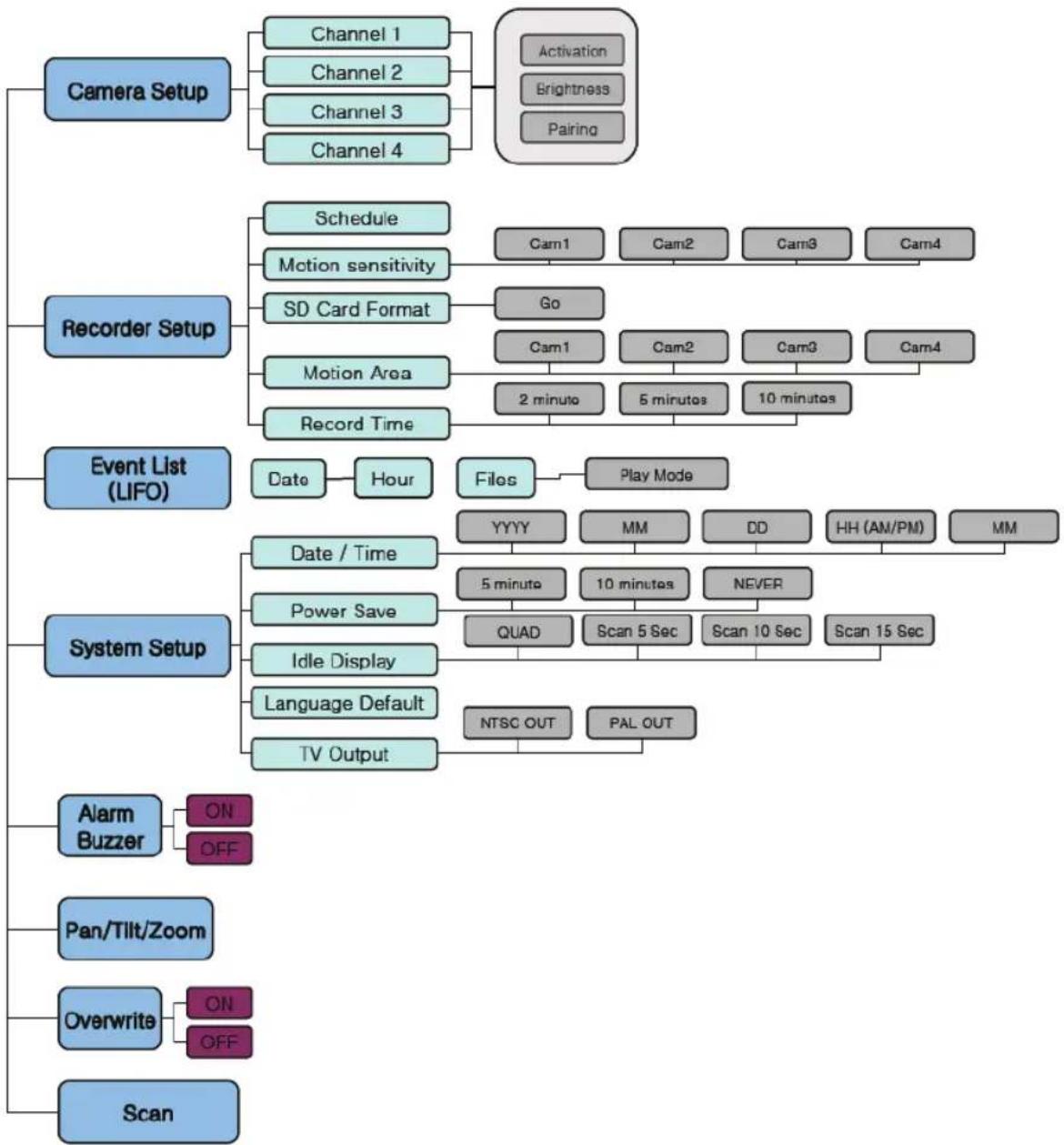

Översiktsmeny

Följande diagram visar hela översikten av systemmenyn

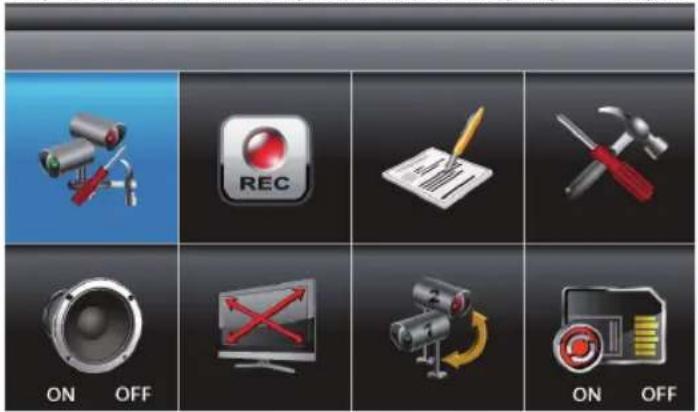

Systemmeny

Tryck på MENU för att gå till huvudmenyn. Efter att du kommit till systemets [MAIN MENU] markeras EVENT LIST som standard. Systemet stannar i [MAIN MENU] i 2 minuter innan [MAIN MENU] lämnas. Använd ▲▼◀▶ för att välja, tryck på MENU för att bekräfta valet och för att gå till undermenyn.

Välj CAMERA SETUP, tryck på MENU en gång för att gå till undermenyn.

Använd ▼▲ för att välja vilken kamera som ska sättas igång (1-4). Använd ◀▶ för att välja [PAIRING] [BRIGHTNESS] [CAMERA ON/OFF].

Parning:

Med avsnittet PAIRING markerat trycker du på MENU en gång för att börja para kameran. Para och LED-lampan blinkar en gång, följt av att LED-lampan blinkar kontinuerligt, vilket visar att dataöverföring sker.

Systemet bekräftar att parningen lyckats med "PAIRED" som visas på skärmen.

Systemet meddelar att parningen misslyckades med "PAIRING FAIL" som visas på skärmen.

Tryck ned ESC meny för att återgå till huvudmenyn.

Anmärkning: kameran är parad via fabriksinställning. Parning måste göras när extra kameror läggs till (SEC-TRCAM30).

Ljusstyrka:

Med avsnittet BRIGHTNESS markerat använder du ▼▲ för att justera ljusstyrkan. Tryck ned ESC för att återgå till huvudmenyn.

Aktivering:

Med avsnittet ACTIVATION markerat använder du ▼▲ för att aktivera eller avaktivera en kamera. Tryck ned ESC meny för att återgå till huvudmenyn.

Anmärkning: kontrollera att kamerorna är parade till mottagaren för SCAN eller QUAD för korrekt funktion. Kamera "ON" kan endast väljas när en kamera har parats till systemet.

Att sätta igång inspelaren

Välj RECORDER SETUP, tryck på MENU en gång för att gå till undermenyn.

Tabell:

Schedule		Yes	No
	AM12:00	AM01:00	AM02:00	AM03:00
	1 2 3 4 5	1 2 3 4 M	1 2 3 4 X	1 2 3 4
	AM04:00	AM05:00	AM06:00	AM07:00
	1 2 3 4	1 2 3 4	1 2 3 4	1 2 3 4
	AM08:00	AM09:00	AM10:00	AM11:00
	1 2 3 4	1 2 3 4	1 2 3 4	1 2 3 4
	PM12:00	PM01:00	PM02:00	PM03:00
	1 2 3 4	1 2 3 4	1 2 3 4	1 2 3 4
	PM04:00	PM05:00	PM06:00	PM07:00
	1 2 3 4	1 2 3 4	1 2 3 4	1 2 3 4
	PM08:00	PM09:00	PM10:00	PM11:00
	1 2 3 4	1 2 3 4	1 2 3 4	1 2 3 4

Använd ▲▼◀▶ för att välja. Det finns tre olika inspelningsalternativ att välja mellan. Markera först tidsperioden och tryck på MENU för att växla mellan olika inspelningslägen.

M: RÖRELSE (INSPELNING endast då rörelse detekteras)

S: TIDSSCHEMA (kontinuerlig INSPELNING)

X: MANUELL (manuell INSPELNING)

Systemet spelar in video från alla 4 kanalerna samtidigt med inspelningslägena MOTION, SCHEDULE och MANUAL. En av fyra kanaler kommer att ha ljud. När systemet spelar in i RÖRELSE, kommer ljudet automatiskt att växla till den kanal som rörelsen satt igång.

Inspelning kan inte stoppas förrän det har gått 30 sekunder. Systemet är gjort för att förlänga minneskortets liv. För att stoppa inspelningen trycker du på REC/DEL en gång. När ett minneskort ska tas bort ska systemet först stängas av.

I inspelningsläget SCHEDULE kommer systemet automatiskt att återuppta inspelningen 60 sekunder efter att inspelningen stoppats manuellt. I inspelningsläget MOTION kommer systemet att återuppta funktionen rörelsedetektion 60 sekunder efter att inspelningen stoppats manuellt. Inspelning måste stoppas innan man kan gå till systemets huvudmeny och systemet återuppta läget QUAD efter 2 minuters väntan.

Tryck ned ESC för att avsluta.

Känslighet för rörelsedetektion:

Använd ▲▼ för att välja avsnittet MOTION DETECTION SENSITIVITY.

Använd ◀▶ för att markera den kamera som ska ställas in.

Använd ▲▼ för att justera känslighetsnivå: OFF / LV1 / LV2 / LV3 (LV3 är känsligast).

Tryck ned ESC för att avsluta.

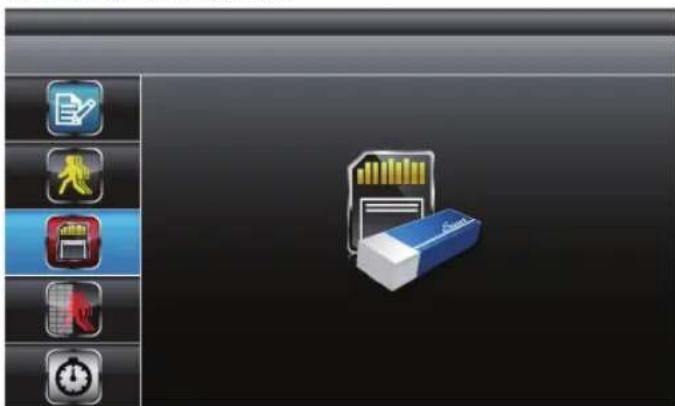

Formatera minneskort:

Använd ▲▼ för att välja FORMAT STORAGE, tryck på MENU för att öppna. Tryck ned MENU igen för att bekräfta och börja formateringen av minneskortet.

Anmärkning: Om ett nytt minneskort används måste det först formateras här innan det används. Tryck ned ESC för att avsluta.

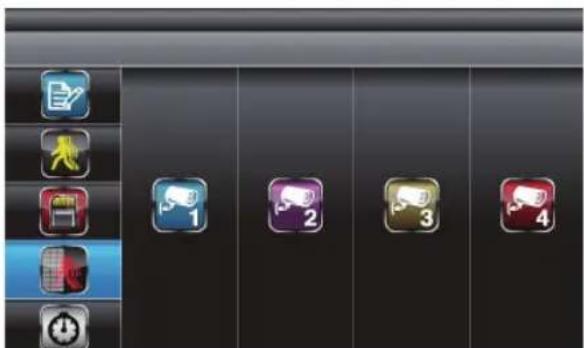

Maskeringsområde:

Använd ▲▼ för att välja avsnittet MASKING AREA.

Använd ◀▶ för att markera den kamera som ska ställas in, tryck på MENU för att öppna.

Använd ◀▶▲▼ för att markera det rutnät där ingen rörelsedetektion ska göras i detta område.

Använd knappen MENU för att maskera/ta bort maskeringen av rutnät. Rörelser som sker innanför maskerat område kommer att ignoreras.

Använd ◀▶▲▼ för att välja ett annat rutnät att ställa in eller tryck på ESC för att avsluta.

Inspelningstid:

Använd ▲▼ för att välja avsnittet RECORD TIME.

Använd ◀▶ för att markera inspelningstiden: 2 min/5 min/10 MINS, tryck på MENU för att bekräfta. Tryck ned ESC för att avsluta.

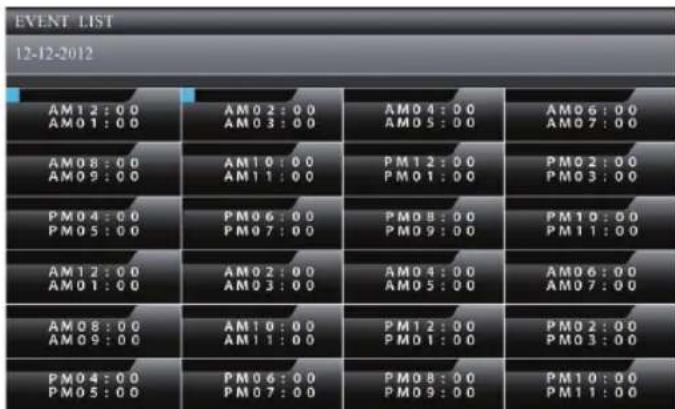

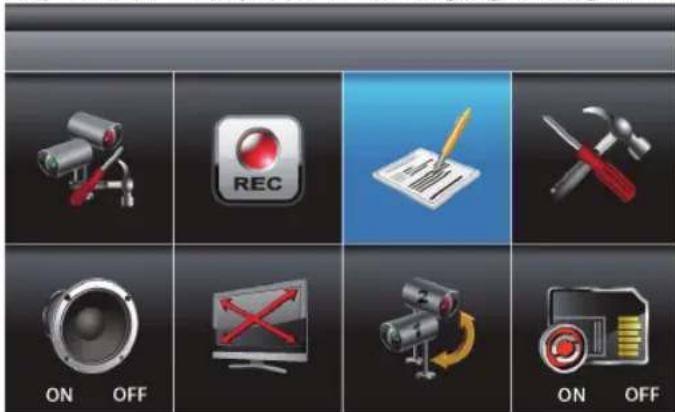

Händelselista

Välj EVENT LIST, tryck på MENU en gång för att gå till undermenyn.

Använd ◀▶▲▼ för att markera önskat DATUM-index för uppspelning. Tryck ned MENU för att bekräfta valet och öppna vald mapp.

Tryck ned ◀▶▲▼ för att välja timme (varje segment representerar en timme). Tryck ned MENU för att öppna.

Använd ◀▶▲▼ för att markera önskad fil för uppspelning. Tryck ned MENU för att starta uppspelning. Varje INSPELAD FIL-mapp är märkt med filens start-/sluttid och typ av inspelningsfil.

Anmärkning: Som standard är uppspelningsskärmen QUAD (visar bilder från alla kameror parade till monitorn). ■ 田 □1 □2 □3 □4 är alla uppspelningskanaler.

För att visa en kamera, tryck på MENU en gång efter att uppspelningen påbörjats för att PAUSA. Använd ◀▶ för att välja från kanal till kanal. Kanalindikator (längst ned till vänster på skärmen) visar det kanalnummer som valts.

□田 ■1 □2 □3 □4 är kanal 1 uppspelning i helskärm

□ 1 ▪2 □3 □4 är kanal 2 uppspelning i helskärm

□田 □1 □2 ■3 □4 är kanal 3 uppspelning i helskärm

□田 □1 □2 □3 ■4 är kanal 4 uppspelning i helskärm

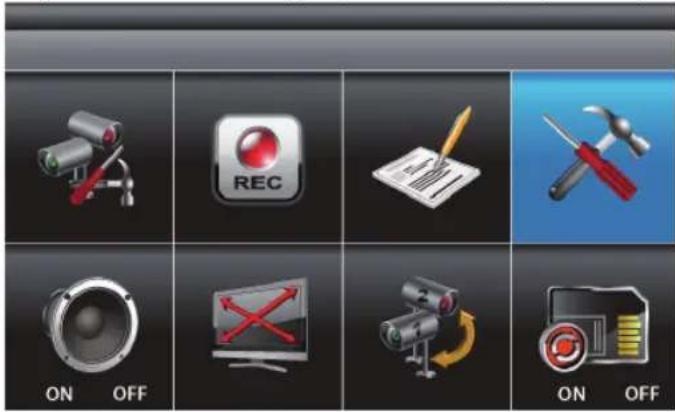

Systeminställning

Välj SYSTEM SETUP, tryck på MENU en gång för att gå till undermenyn.

Använd ▲▼ för att markera DATE OCH TIME, tryck på MENU för att öppna.

Använd ◀▶ för att markera justering: ÅR/MÅNAD/DATUM/TIMME/MINUT.

Använd ▲▼ för att justera varje avsnitt och tryck på MENU för att bekräfta justeringen.

Tryck ned ESC för att avsluta.

TV-uteffekt:

Använd ▲▼ för att välja TV OUTPUT. Tryck ned MENU för att öppna.

Använd ◀▶ för att markera NTSC eller PAL (för Europa), tryck på MENU för att bekräfta valet.

Tryck ned ESC för att avsluta.

Anmärkning: ändring av TV-systemets uteffekt kan påverka bildskalan som visas.

Strömbesparing:

Gäller inte denna modell (endast för LCD-monitor).

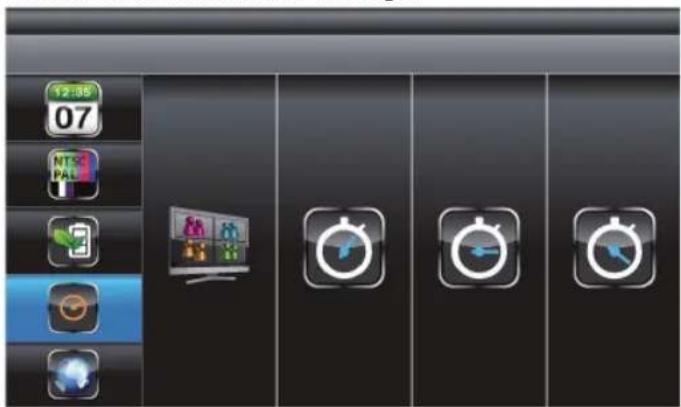

Skärm för multikanaler i viloläge:

Använd ▲▼ för att välja MULTI CHANNELS IDLE DISPLAY. Tryck ned MENU för att öppna. Använd ◀▶ för att välja. DISPLAY QUAD DURING IDLE / AT 5 SEC INTERVAL / AT 10 SEC INTERVAL / AT 15 SEC INTERVAL, tryck på MENU för att bekräfta valet och avsluta.

Skärm i QUAD-läge 5 sekunders intervall

1. Inställning av kamera ON/OFF i avsnittet CAMERA SETUP påverkar vilken kamera/vilka kameror som kan visas i IDLE DISPLAY.
2. Audio (en kanal när som helst) är tillgänglig i QUAD-läge (som standard på kanal 1 eller nästa tillgängliga kanal med en kamera parad till systemet), ett HEL-skärmsläge (automatisk växling till kanal som tittas på för tillfället) eller kanal igångsatt av rörelse.
3. Audiokanal förblir ansluten tills kanalen ändras.
4. Om inställningen är på 5/10/15 sekunders intervall välj då SCAN ACTIVATED CAMERAS för att få detta visningsläge.

Standard:

Använd ▲▼ för att välja DEFAULT. Tryck ned MENU för att öppna.
Använd ◀▶ för att välja systemspråk för SYSTEM RESTORE, tryck på MENU för att bekräfta valet och då återställs systemet till fabriksinställningar (endast ENGELSKA TILLGÄNGLIGT).
Tryck ned ESC för att avsluta.

Larmsummer

Välj ALARM BUZZER, tryck på MENU för att sätta summern på ON eller OFF. När en kamera detekterar rörelse kommer ett summerljud att höras via monitorns högtalare.

Panorera Luta Zooma

Välj PAN TILT ZOOM, tryck på MENU en gång för att öppna ZOOM-läget, tryck på MENU igen för att zooma in (2X).

Vid zoomning används ▲▼◀▶ för att välja olika synvinklar. Tryck ned MENU för att zooma ut.

Använd ▲▼ i utzooming (1X), för att ändra tillgänglig kanal.

Tryck ned ESC för att avsluta.

Välj SCAN ACTIVATED CAMERAS, tryck på MENU en gång för att starta kamerans skanningsläge.

Anmärkning:

1. Inställning av kamera på ON/OFF i avsnittet CAMERA SETUP påverkar vilken kamera/vilka kameror som kan visas i IDLE DISPLAY. Se intervallinställning av skärm för multikanaler i viloläge.

2. Systemet aktiverar automatiskt QUAD -visning om inspelningsfunktionen aktiverats.

Överskrivning av minneskort

Välj MEMORY CARD OVERWRITE, tryck på MENU en gång för att aktivera överskrivningsfunktionen och tryck åter på MENU för att avaktivera.

ANMÄRKNING:

1. Ett av följande exempel visas på skärmen.

A. 1,89 GB-utrymme finns på minneskortet.

B. FEL - antingen saknas minneskort eller så är det låst eller skadat.

1. När minneskortet är fullt visas "MEMORY FULL PLEASE FORMAT" på förhandsvisningsskärmen, såvida inte överskrivning valts.

Programvara för uppspelning:

Sec24 Media Player spelar upp filer från ditt trådlösa kamerasystem.

Sätt in CD-ROM-skivan som medföljer förpackningen till din PC eller notebook. Ett pop-up-fönster visas automatiskt.

Öppna mappen och klicka på .exe-ikonen.

Om pop-up-fönstret inte visas, klicka på DEN HÄR DATORN och dubbelklicka på disken där CD-ROM-skivan placerats av PC:n eller notebooken (t.ex.: E:)

Dubbelklicka för att öppna och välj Sec24 media player. Dubbelklicka för att starta installationen.

Följ installationsanvisningarna för att fullfölja installationen av programvaran.

Efter installationen ligger den här genvägsikonen på ditt skrivbord:

Anmärkning: andra kan inte spela upp inspelade filer utan Sec24 Media Player; detta för din intergritets skull.

Dubbelklicka på genvägen för att öppna Sec24 Media Player. Följande skärm bör visas.

1. Kanal 1 uppspelningsskärm 7. Paus
2. Kanal 2 uppspelningsskärm 8. Stopp
3. Kanal 3 uppspelningsskärm 9. Snabbt bakåt
4. Kanal 4 uppspelningsskärm 10. Snabbt framåt
5. Förloppsindikator för uppspelning 11. Ladda ned inspelade filer
6. Play 12. Välj aktiverad/avaktiverad kanal

För uppspelning av inspelade filer klicka på "Load" för att importera inspelade filer (SNX-filer).

Under uppspelning kommer alla fyra kanaler att spela upp på en gång. På grund av integritetsskäl kan användaren manuellt avaktivera ljudkanal(er) och/eller videokanal(er).

Välj Audio för att stänga av ljudet.

Välj 1 för att stänga av videobild från kanal 1.

Välj 2 för att stänga av videobild från kanal 2.

Välj 3 för att stänga av videobild från kanal 3.

Välj 4 för att stänga av videobild från kanal 4.

Anmärkning: sätt in mikro-SD-kortet i din PC eller notebook innan du startar Sec24 Media Player.

Total inspelningstid för minneskort:

Mikro-SD-korts kapacitet 640x480 (VGA)
1G	60
2G	110
8G	400
16G	950
32G	1880

minuter

minuter

minuter

minuter

minuter

Underhåll:

Rengör endast med torr trasa. Använd inga rengöringsmedel som innehåller lösningsmedel eller slipmedel.

Garanti:

Ingen garanti gäller vid ändringar eller modifieringar av produkten eller för skador som har uppstått på grund av felaktig användning av denna produkt.

• Utseende och specifikationer kan komma att ändras utan föregående meddelande.
• Alla logotyper och produktnamn är varumärken eller registrerade varumärken som tillhör sina ägare och är härmed erkända som sådana.
• Den här bruksanvisningen producerades med omsorg. Dock kan inga rättigheter härröra. König Electronic kan inte acceptera ansvar för några felaktigheter i denna manual eller dess konsekvenser.
• Behåll bruksanvisningen och förpackningen för eventuellt framtida behov.

Kassering:

• Denna produkt är avsedd för separat insamling vid en lämplig återvinningscentral. Släng inte denna produkt bland vanligt hushållsavfall.
• För mer information, kontakta återförsäljaren eller myndigheten på ort som ansvarar för avfallshantering.

ČESKY

Popis:

Afspilningsssoftware:

Beskrivning: Trådlöst kamerasystem
