SEC-TRANS50 - Valvontakamera KONIG - Ilmainen käyttöohje ja opas

Tuotetyyppi	Valvontakamera
Merkki	Konig
Malli	SEC-TRANS50
Mitat	10 x 6 x 6 cm
Paino	300 g
Virtalähde	12 V DC, verkkovirtasovitin mukana
Resoluutio	1080p Full HD
Yönäkö	Infrapuna-LEDit, kantama jopa 15 m
Kuvakulma	90°
Liiketunnistus	Kyllä, sähköpostihälytyksillä
Tallennus	microSD-kortti (jopa 128 Gt) tai pilvi
Yhteydet	Wi-Fi 802.11 b/g/n, Ethernet RJ45
Ääni	Sisäänrakennettu mikrofoni ja kaiutin
Asennus	Seinäkiinnike, säädettävä
Huolto ja puhdistus	Puhdista pehmeällä ja kuivalla liinalla
Turvallisuus	Salasanasuojaus, salaus
Varaosat ja korjattavuus	Virtajohto, asennusteline
Yleiset tiedot	2 vuoden takuu, sisä-/ulkokäyttö (IP65)

Usein kysytyt kysymykset - SEC-TRANS50 KONIG

Kuinka asentaa SEC-TRANS50-kamera?

Kiinnitä seinäteline, kytke verkkovirtasovitin, ja noudata sovelluksen ohjeita kameran yhdistämiseksi Wi-Fi-verkkoon.

Voiko kameraa käyttää ilman Wi-Fiä?

Kyllä, voit liittää sen Ethernet-kaapelilla langallista käyttöä varten.

Mikä on yönäön kantama?

Infrapuna-yönäön kantama on jopa 15 metriä.

Kuinka pääsen tallenteisiin käsiksi?

Tallenteet tallennetaan microSD-kortille (myydään erikseen) tai pilveen. Voit tarkastella niitä mobiilisovelluksen kautta.

Onko kamera vedenpitävä?

Kyllä, sen suojausluokitus on IP65, mikä tekee siitä sateen- ja pölynkestävän, ihanteellinen ulkokäyttöön.

Kuinka kamera palautetaan tehdasasetuksiin?

Pidä nollauspainiketta painettuna 10 sekunnin ajan paperiliittimen avulla. Kamera käynnistyy uudelleen oletusasetustilassa.

Voinko jakaa kameran käyttöoikeuden muille käyttäjille?

Kyllä, sovelluksen kautta voit kutsua muita henkilöitä lähettämällä heille jakolinkin, jossa on ylläpito- tai katseluoikeudet.

Minkä kokoisia microSD-kortteja tuetaan?

Kamera tukee microSD-kortteja jopa 128 Gt asti. Alusta kortti FAT32-muotoon ennen käyttöä.

Mitä tehdä, jos kamera ei yhdisty Wi-Fiin?

Tarkista, että Wi-Fi-salausavain on oikein, signaali on riittävä ja reitittimesi on 2,4 GHz:n taajuudella. Voit myös käyttää Ethernet-kaapelia.

Kuinka kamera puhdistetaan?

Käytä pehmeää ja kuivaa liinaa linssin ja kotelon pyyhkimiseen. Älä käytä voimakkaita puhdistusaineita tai nesteitä.

KÄYTTÖOHJE SEC-TRANS50 KONIG

Langaton kamerajärjestelmä

BRUKSANVISNING (s. 144)

NÁVOD K POUŽITÍ (s. 161)

BRUGERVEJLEDNING (s. 215)

Valvo omaisuuttasi tällä uudella 2.4 GHz:n digitaalisella, langattomalla turvakameralla. Kamera tarjoaa hyvin terävän ja vakaan kuvan, ja käytetty tekniikka parantaa kuvan laatua jopa pidemmälle.

Järjestelmä käyttää digitaalista langatonta tekniikkaa ja siinä on edistynyt taajuussignaalin salausominaisuudet, joka vähentää muiden sovellusten käyttäämää häiriötä 2.4 GHz taajuusalueella. Tämä digitaalinen tekniikka varmistaa yksityisyytesi ja voit käyttää sitä erityisen pitkällä etäisyydellä.

Vastaanotin ja kamera ovat jo laitepari tehdasasetuksena. Lisättäessä toista SEC-TRCAM30-kameraa (4 kameraa maksimissaan) järjestelmään, katso kohta LAITEPARIN MUODOSTUS.

• Suosittelemme käyttöohjeiden lukemista ennen kamerajärjestelmän käyttöä.
• Säilytä tämä ohjekirja vastaisen tarpeen varalle.

Pakkauksen sisältö SEC-TRANS50:

1x Kamera kiinnikkeellä 1x kamera kiinnikkeellä
1x vastaanotin 1x antenni
1x kaukosäädin (paristot mukana) 1x AC/DC sovitin
1x antenni kameralle
1x videon toisto-ohjelmisto tietokoneelle (CD ROM)
1x RCA Audio/video-liitäntäkaapeli
2x AC/DC sovitin

Tekniset tiedot:

Kamera:

Lähetystaajuus: 2.408-2.474 GHz Digitaalinen

Modulaatio: FHSS

Alue: Sisällä ±50 m, avoimessa tilassa ±150 m (riippuen ympäristöstä)

Image chip: CMOS, jossa IR-katkaisin

Linssi: 3,6mm

Katselukulma: H: 60 ± 3° / V: 43 ± 3°

Infrapunavalaistus (LED): 5 M

Suojaus: IP66

Mikrofoni: mono

Pakkauksen sisältö SEC-TRCAM30:

Käyttölämpötila: -10°C \~ 50°C

Jännite: 5 V DC/1A

Mitat: 130x61x67

mm

Paino: 365 g (sis. kaapelin)

Vastaanotin:

Vastaanottotaajuus: 2.408-2.474 GHz Digitaalinen

Kanavat: 4

SD-kortti 32 GB asti (ei tule mukana)

Videon kuvanopeus: 25 kuvaa/s (max.), 16 kuvaa/s (4x kameraa)

Tallennuksen kuvanopeus: 25 kuvaa/s per kanava

Videoresoluutio: QVGA

Videoformaatti: ASF

Äänen lähtötaso: 1.2±0.2 Vp-p/75 Ohmia

Äänen lähtötaso: 1 Vp-p/600 Ohmia, mono

Audio/video-lähtöliitäntä: 3.5 mm puhelinliitin

Alue: Sisällä ±50 m, avoimessa tilassa ±150 m (riippuen ympäristöstä)

Käyttölämpötila: -10°C - +50°C

Jännite: 5 V DC/1A

Mitat: 122x122x26

mm

Paino: 395 g

Turvatoimenpiteet:

Älä avaa kameraa vikatilanteessa. Tämä laitteen saa avata vain koulutuksen saanut asentaja.

• Älä upota kameraa nesteeseen.
• Älä altista kameraa korkeille lämpötiloille tai kosteudelle.
• Älä altista vastaanotinta tai kameraa korkeille lämpötiloille (ks. tekniset ominaisuudet)
• Älä asenna järjestelmää lähelle vahvoja magneettikenttiä, kuten kaiutinta. Tämä saattaa vaikuttaa laatuun.

Tuotteen kuvaus:

	Näyttö	Valikko	Toisto		REC	mode
1
2
3	Switch CHANNEL	Kursorin navigointi YLÖS	Fast FORWARD
4	Äänenvoimakkuus ALAS	Kursori VASEMMALLE	Äänenvoimakkuus ALAS / Vaihda näyttökanava
5	Äänenvoimakkuus UP	Kursorin navigointi OIKEALLE	Äänenvoimakkuus YLÖS / Vaihda näyttökanava
6	MENU	OK / ENTER	PLAY / PAUSE
7	VAIHDA KANAVA	Cursor DOWN	PIKAKELAUS TAAKSE
8	POISTU	POISTU	EDELLINEN
9	TALLENNUS / PYSÄYTY		POISTA	PYSÄYTYS
10	ZOOMAUS		SEURAAVA
11	HÄLYTYS
12					VIRTA on/off

Kamera:

1	Antenni
2	Kameran kiinnike
3	5V DC virtatulo
4	Laiteparin muodostuksen painike
Kameran edessä	PUNAINEN LED virta PÄÄLLÄ
Kameran edessä	VIHREÄ LED yhteys vastaanottimeen

Muu

LINK

VIR

Asennusohjeet:

Valinta: Aseta Micro SD -kortti. Aseta vain vastaanottimen ollessa OFF

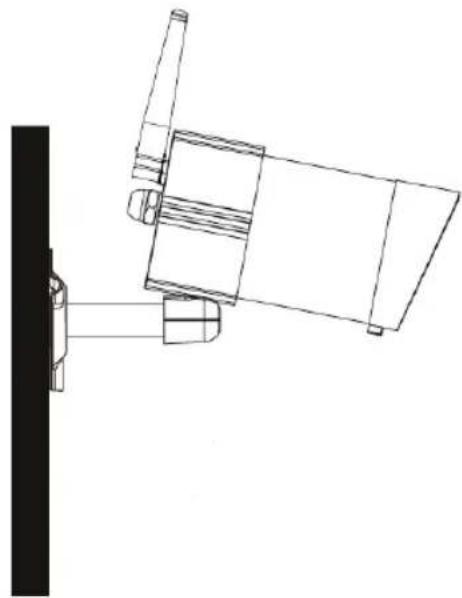

Asenna kamera seinään (tai kattoon). Poraa 15 mm:n reikä kaapelin läpäisyä varten

Seuraavat OSD-kuvakkeet voivat olla näkyvissä kuvassa.

	Signaalin osoitin
	Kanavan osoitin
	Tallennuksen osoitin
	Äänikanavan osoitin
	Quad-näyttöSkannusnäyttöYksittäinen näyttö
	Full volume1/2 volumeMykistys
[0HZ8]	Virta
MM DD YYYY AMhh:mm:ss	Järjestelmän aika
	1x Zoomaus2x Zoom

Yleisvalikko

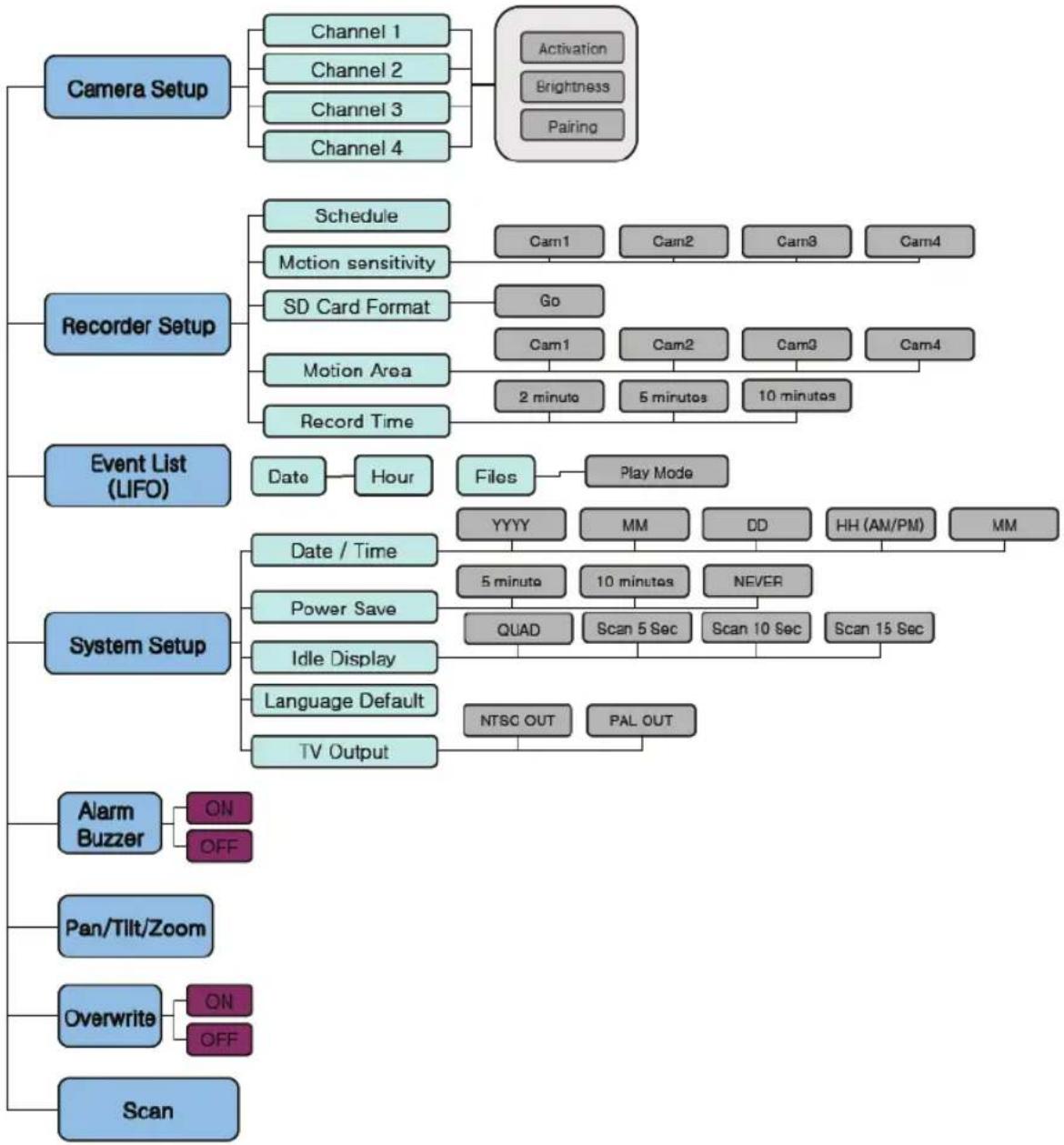

Seuraava kaavio näyttää koko näkymän järjestelmävalikosta.

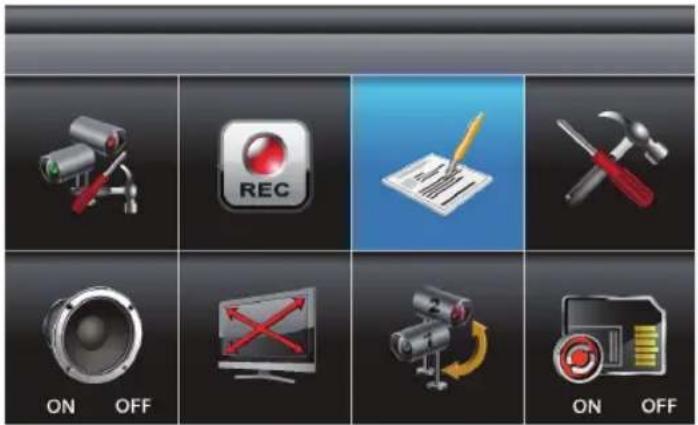

Järjestelmävalikko

Paina MENU siirtyäksesi päävalikkoon. Kun olet siirtynyt [MAIN MENU] järjestelmään, EVENT LIST korostetaan oletuksena. Järjestelmä menee lepotilaan [MAIN MENU] -kohdassa 2 minuutiksi, ennen kuin se poistuu [MAIN MENU] -kohdasta.

Käytä ▲▼◀▶ valitaksesi, Paina MENU vahvistaaksesi valinnan ja siirtyäksesi alavalikkoon.

Valitse CAMERA SETUP, Paina MENU näppäintä kerran päästäksesi alavalikkoon.

Käytä ▼▲ valitaksesi asetettavan kameran (1-4).

Käytä ◀▶ valitaksesi [PAIRING] [BRIGHTNESS] [CAMERA ON/OFF].

Laiteparin muodostus:

PAIRING -kohdan ollessa korostettuna, paina MENU -näppäintä kerran aloittaaksesi kameran laiteparin muodostuksen. Pair ja LED kamerassa välkkyy kerran, seuraavaksi LED välkkyy jatkuvasti, osoittaen, että tiedonsiirto on meneillään.

Järjestelmä vahvistaa, että laiteparin muodostus on onnistunut "PAIRED" näkyen ruudulla.

Järjestelmä näyttää, että laiteparin muodostusprosessi epäonnistui "PAIRING FAIL" näkyessä ruudulla.

Paina ESC palataksesi päävalikkoon.

Huomaa: kamera muodostaa laiteparin oletuksena. Laiteparinmuodostusta täytyy noudattaa lisättäessä lisäkameroita (SEC-TRCAM30).

Kirkkaus:

BRIGHTNESS -kohdan ollessa korostettuna, käytä ▼▲ säätääksesi kameran kirkkautta.

Paina ESC palataksesi päävalikkoon.

Aktivointi:

ACTIVATION -kohta korostettuna käytä ▼▲ otttaksesi kameran käyttöön tai pois käytöstä.

Paina ESC palataksesi päävalikkoon.

Huomaa: varmista, että kamera ovat muodostaneet laiteparin vastaanottimeen SCAN -tai QUAD -toiminnolle toimiakseen kunnolla. Kamera "ON" voidaan valita vain kun kamera on muodostanut latieparin järjestelmään.

Tallennuksen asetukset

Valitse RECORDER SETUP, Paina MENU siirtyäksesi alavalikkoon.

Käytä ▲▼◀▶ tehdäksesi valintoja. Tallennusvaihtoehtoja on kolme, joista voi valita. Korosta ensin ajan jaksoa ja paina MENU vaihdellaksesi eri tallennustilojen välillä.

M: MOTION (REC vain kun liikettä havaitaan)

S: SCHEDULE (jatkuva REC)

X: MANUAL (manuaalinen REC)

Järjestelmä tallentaa videota kaikilta 4 kanavalta samanaikaisesti MOTION, SCHEDULE ja MANUAL -tallennustiloilla. Yhdellä neljästä kanavasta on ääni saatavilla. Kun järjestelmä suorittaa MOTION-tallennuksen, ääni vaihtaa automaattisesti liikkeen käynnistämälle kanavalle.

Tallennusta ei voi pysäyttää ennen kuin 30 sekuntia sen jälkeen kun tallennus on alkanut. Tämä järjestelmän toiminto on suunniteltu pidentämään muistikortin yleistä käyttöikää Lopettaaksesi tallennuksen, Paina REC/DEL kerran. Poistaaksesi muistikortin, sammuta järjestelmän virta ensin.

Jos SCHEDULE -tallennuskohdassa järjestelmä palauttaa talennuksen 60 sekuntia sen jälkeen kun tallennus on pysäytetty manuaalisesti. Jos kohdassa MOTION -tallennustilassa järjestelmä palauttaa liikkeentunnistustoimnnon 60 sekuntia sen jälkeen kun tallennus on pysäytetty manuaalisesti.

Tallennus täytyy pysäyttää ennen kuin käyttäjä pääsee järjestelmän päävalikkoon ja järjestelmä palauttaa QUAD -tilan sen jälkeen kun se on ollut käyttämättä kahden minuutin ajan.

Paina ESC poistuaksesi.

Liikkeen havaitsemisen herkkyys:

Käytä ▲▼ valitaksesi MOTION DETECTION SENSITIVITY -kohdan.

Käytä ◀▶ korostaaksesi kameran asetuksia.

Käytä ▲▼ säätääksesi herkkyyden tasoa. OFF / LV1 / LV2 / LV3 (LV3 on herkin).

Paina ESC poistuaksesi.

Formatoi muistikortti :

Käytä ▲▼ valitaksesi FORMAT STORAGE, Paina MENU Paina MENU uudelleen vahvistaaksesi ja aloittaaksesi muistikortin formatoinnin.

Huomaa: Jos käytetän uutta muistikorttia, se pitää formatoida tähän ensin ennen käyttöä.

Paina ESC poistuaksesi.

Masking area:

Käytä ▲▼ valitaksesi MASKING AREA -osio.

Käytä ◀▶ korostaaksesi kameran asetuksia, paina MENU.

Käytä ◀▶ ▲▼ korostaaksesi ruudukkoa ei liikkeen tunnistukseen tälle alueelle.

Käytä MENU -näppäintä lisätäksesi/poistaaksesi ruudukon maskit. Liikkeitä, jotka tapahtuvat maskilla suojatun alueen sisällä, ei huomioda.

Käytä ◀▶ ▲▼ valitaksesi tooisen ruudukon asetuksia varten tai paina ESC poistuaksesi.

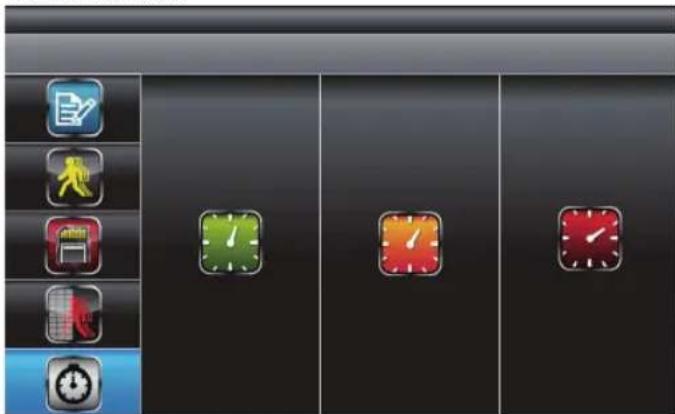

Tallennusaika:

Käytä ▲▼ valitaksesi RECORD TIME osion.

Käytä ◀▶ korostaaksesi tallennusjaksoa: 2 Min / 5 Min / 10 MINS, Paina MENU vahvistaaksesi valinnan.

Paina ESC poistuaksesi.

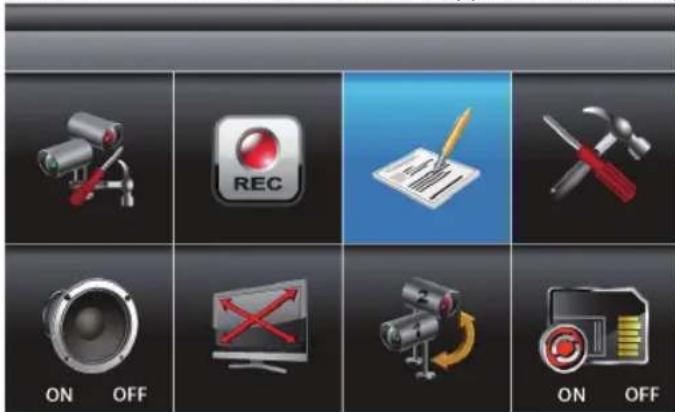

Tapahtumaluettelo

Valitse EVENT LIST, Paina MENU -näppäintä kerran siirtyäksesi alavalikkoon.

Käytä ◀▶▲▼ korostaaksesi haluttua DATE-hakemistoa toistoa varten. Paina MENU vahvistaaksesi valinnan ja siirtyäksesi valittuun kansioon.

Paina ◀▶ ▲▼ valitaksesi tunnin (kukin lohko edustaa ajan yhtä tuntia). Paina MENU.

Käytä ◀▶▲▼ korostaaksesi haluttua tiedostoa toistoa varten. Paina MENU aloittaaksesi toiston.

Jokainen RECORDED FILE -kansio näytetään tiedoston käynnistys/lopetusajalla ja tallennetun tiedostotyypillä. folder is indicated with file start / end time ja type of file recorded.

Huomaa: Oletuksena toistonäyttö on QUAD (näyttäen kuvia kaikista kameroista, jotka ovat muodostaneet laiteparin monitoriin). ■ | | | □1 □2 □3 □4 ovat kaikk kanavien toisto.

Yksittäisen kameran näytölle paina MENU kerran toiston alettua ottaaksesi PAUSE:n käyttöön. Käytä valitaksesi kanavasta kanavaan. Kanavan osoitin (ruudun alavasen) näyttää valitun kanavan numeron.

□田 ■1 □2 □3 □4 on kanavan 1 toisto suurella näytöllä

□H □1 ■2 □3 □4 on kanavan 2 toisto suurella näytöllä

□田 □1 □2 ■3 □4 on kanavan 3 toisto suurella näytöllä
□田 □1 □2 □3 ■4 on kanavan 4 toisto suurella näytöllä

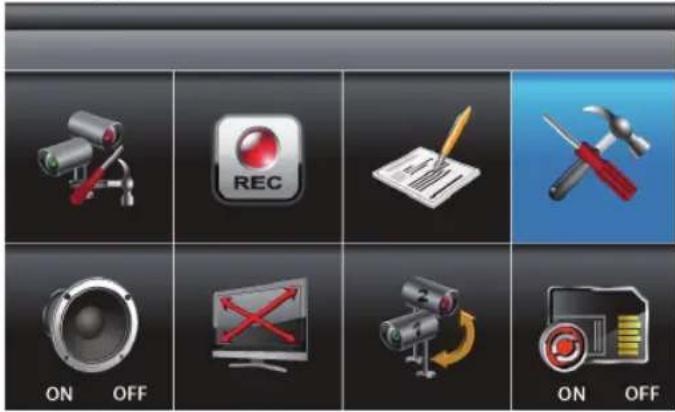

Järjestelmän asetukset

Valitse järjestelmän SETUP, Paina MENU -näppäintä kerran siirtyäksesi alavalikkoon.

Käytä ▲▼ korostaaksesi DATE ja TIME, Paina MENU.

Käytä ◀▶ korostaaksesi säätöä: YEAR / MONTH / DATE / HOUR / MINUTE.

Käytä ▲▼ säätääksesi jokaista osiota ja paina MENU vahvistaaksesi säädön.

Paina ESC poistuaksesi.

TV-lähtö:

Käytä ▲▼ valitaksesi TV OUTPUT. Paina MENU.

Käytä ◀▶ korostaaksesi NTSC tai PAL (Euroopassa), Paina MENU vahvistaaksesi valinnan.

Paina ESC poistuaksesi.

Huomaa: TV-järjestelmälähdön muuttaminen saattaa vaikuttaa näytettyyn kuva-asteikkoon.

Virransäästö:

Ei kuulu tähän malliin (vain LCD-monitori)

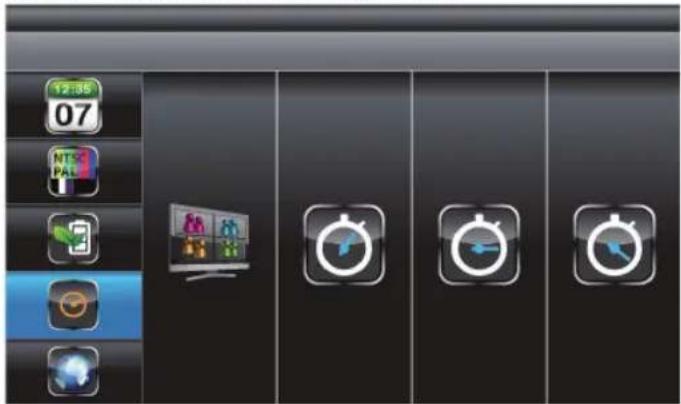

Monen kanavan lepotilan näyttöväli:

Käytä ▲▼ valitaksesi MULTI CHANNELS IDLE DISPLAY. Paina MENU.
Käytä ◀▶ valitaksesi: DISPLAY QUAD DURING IDLE / AT 5 SEC INTERVAL / AT 10 SEC INTERVAL / AT 15 SEC INTERVAL, paina MENU vahvistaaksesi valinnan ja poistu.

1. Camera ON/OFF -asetus kohdassa CAMERA SETUP vaikuttaa siihen, mitä kameroita näytetään IDLE DISPLAY-tilan aikana.
2. Ääni (yksi kanava milloin vain) on saatavilla QUAD-tilassa (oletuksena kanavalla 1 tai seuraava käytettävissä oleva kanava, jossa kamera on muodostanut laitaparin järjestelmään), yksi FULL -ruututila (automaattinen vaihto yhden kanavan katseluun kerrallaan) tai kanavaan, jonka liike on laukaissut.
3. Äänikanava pysyy yhdistettynä kunnes kanavaa vaihdetaan.
4. Jos asetettu 5/10/15 s. intervalliin, valitse SCAN ACTIVATED CAMERAS päästäksesi tähän näyttötilaan.

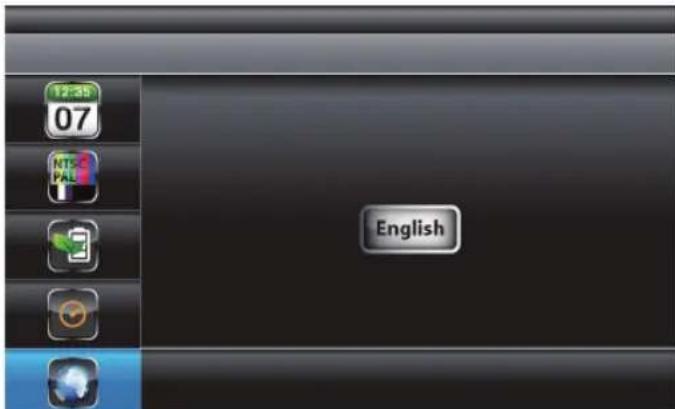

Oletus:

Käytä ▲▼ valitaksesi DEFAULT. Paina MENU.

Käytä ◀▶ valitaksesi järjestelmän kielen SYSTEM RESTORE, Paina MENU vahvistaaksesi valinnan ja järjestelmä palaa tehdasasetuksiin (vain ENGLANNIKSI).

Paina ESC poistuaksesi.

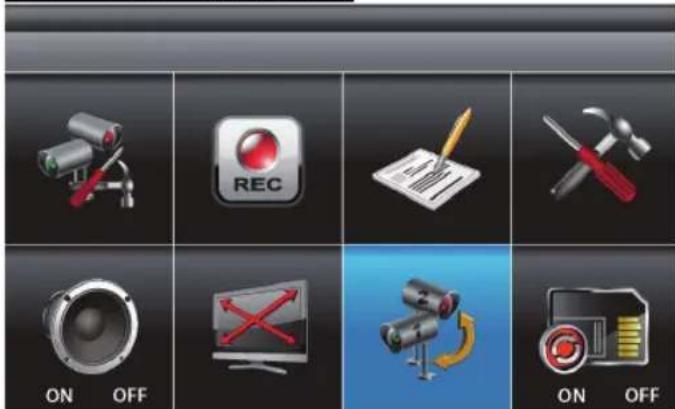

Hälytyssummeri

Valitse ALARM BUZZER, Paina MENU kytkeäksesi summerin ON tai OFF. Kun kamera havaitsee likkettä, summeri soi monitorin kaiuttimen kautta.

Pan Tilt Zoom

Valitse PAN TILT ZOOM, Paina MENU kerran siirtyäksesi ZOOM-tilaan, paina MENU uudelleen lähentääksesi (2X).

Zoomatessa käytä ▲▼◀▶ valitaksesi useita katselalueita. Paina MENU loitontaaksesi.

Loitontaaksesi (1X), Käytä ▲▼ vaihtaaksesi kanavaa.

Paina ESC poistuaksesi.

Skannaa aktivoidut kamerat

Valitse SCAN ACTIVATED CAMERAS, Paina MENU kerran aloittaaksesi kameran skannaustilan.

Huomaa:

1. Camera ON/OFF -asetus kohdassa CAMERA SETUP vaikuttaa siihen, mitä kameroita näytetään IDLE DISPLAY-tilan aikana. Katso monen kanavan lepotilan näyttövälin asetukset.

2. Järjestelmä aktivoi automaattisesti QUAD -näytön, jos tallennustoiminto aktivoidaan.

Muistikortin päälletallennus

Valitse MEMORY CARD OVERWRITE, Paina MENU kerran aktivoidaksesi päälllekirjoitustoiminnon ja paina MENU uudelleen deaktivoidaksesi.

HUOMAA:

1. Yksi seuraavista esimerkeistä tulee näkyviin ruudulla.

A. 1.89GB - käytettävissä oleva tila muistikortilla.
B. ERROR - muistikortti joko puuttuu, on lukittu tai vahingoittunut.
2. Kun muistikortti on täynnä, järjestelmä näyttää "MEMORY FULL FORMAT" esikatseluruudulla, jos päällekirjoitusta ei ole valittu.

Toisto-ohjelmisto:

Sec24 Media Player on kehitetty toistamaan tallennettuja tiedostoja langattomalta kamerajärjestelmältä.

Aseta mukana tuleva CD ROM tietokoneeseen. Ponnahdusikkuna tulee näkyviin automaattisesti.

Avaa kansio ja napauta .exe -kuvaketta

Jos ponnahdusikkunaa ei tule näkyviin, napauta MY COMPUTER, ja kaksoisnapauta CD-ROM-asemaa tietokoneella (esim: E:)

Kaksoisnapauta avataksesi ja valitse Sec24 media player. Kaksoisnapauta aloittaaksesi asennuksen.

Seuraa asennusprosessia täydentääksesi ohjelmiston asennuksen.

Asennuksen jälkeen löydät työpöydältä pikakuvakkeen:

Huomaa: muut eivät voi toistaa tallennettuja tiedostoja ilman Sec24 Media Playeria; tämä on yksityisyytesi suojaamiseksi.

Kaksoisnapauta pikakuvaketta avataksesi Sec24 Media Playerin. Seuraava ruutu tulee näkyviin.

1. Kanava 1 toistoruutu 7. Tauko
2. Kanava 2 toistoruutu 8. Pysäytä
3. Kanava 3 toistoruutu 9. Fast Rewind
4. Kanava 4 toistoruutu 10. Fast Forward
5. Playback Progress Bar 11. Load Recorded File(s)
6. Toista 12. Channel Enable / Disable Select

Tallennettujen tiedostojen toistamiseksi napauta "Load" tuodaksesi tallennetut tiedostot (SNX-tiedostot).

Toiston aikana kaikki neljä kanavaa toistetaan samaan aikaan. Yksityisyyttä koskien käyttäjä voi ottaa pois manuaalisesti ääni- ja/tai videokanavia.

Valitse ääni sammuttaaksesi äänen.

Valitse 1 sammuttaaksesi videokuvan kanavalta 1

Valitse 2 sammuttaaksesi videokuvan kanavalta 2

Valitse 3 sammuttaaksesi videokuvan kanavalta 3

Valitse 4 sammuttaaksesi videokuvan kanavalta 4

Channel

□Audio □1 □2 □3 □4

Huomaa: aseta Micro SD-kortti tietokoneeseesi ennen Sec24 Media Playerin käynnistämistä.

Kokonaistallennusaika muistikorteille:

Micro SD -kortin kapasiteetti	640x480 (VGA)
1G	60
2G	110
8G	400
16G	950
32G	1880

minuuttia

minuuttia

minuuttia

minuuttia

minuuttia

Huolto:

Puhdista ainoastaan kuivalla kankaalla. Älä käytä liuottimia tai hankausaineita.

Takuu:

Takuu ja vastuuvelvollisuus mitätöityvät, jos tuote vaurioituu siihen tehtyjen muutoksien tai sen väärinkäytön takia.

Vastuuvapaus:

• Muutoksia malliin ja teknisiin ominaisuuksiin voidaan tehdä ilmoituksetta.
• Kaikki logot, merkit ja tuotenimet ovat niiden vastaavien omistajien tuotemerkkejä tai rekisteröityjä tuotemerkkejä ja niitä on käsiteltävä sellaisina.
• Kaikki oikeudet pidätetään. König Electronic ei ole vastuussa mistään tämän käyttöohjeen sisältämistä virheistä tai niiden seurauksista.
• Säilytä käyttöohjeet ja pakkaus myöhempää käyttötarvetta varten.

Hävittäminen:

• Tämä tuote tulee toimittaa hävitettäväksi asianmukaiseen keräyspisteeseen. Tuotetta ei tule hävittää kotitalousjätteen mukana.
• Lisätietoja antaa jälleenmyyjä tai paikallinen jätehuollosta vastaava viranomainen.

SVENSKA

Introduktion:

Kuvaus: Langaton kamerajärjestelmä

Operaciones / Üzemviteli Igazgató / Käyttöpäällikkö / Driftschef /
