SEC-TRANS50 - Telecamera di sorveglianza KONIG - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Telecamera di sorveglianza
Marca	Konig
Modello	SEC-TRANS50
Dimensioni	10 x 6 x 6 cm
Peso	300 g
Alimentazione	12 V DC, alimentatore incluso
Risoluzione	1080p Full HD
Visione notturna	LED a infrarossi, portata fino a 15 m
Angolo di visione	90°
Rilevamento di movimento	Sì, con avvisi via email
Archiviazione	Scheda microSD (fino a 128 GB) o cloud
Connettività	Wi-Fi 802.11 b/g/n, Ethernet RJ45
Audio	Microfono integrato e altoparlante
Installazione	Staffa a parete, orientabile
Manutenzione e pulizia	Pulire con un panno morbido e asciutto
Sicurezza	Protezione tramite password, crittografia
Ricambi e riparabilità	Cavo di alimentazione, staffa di montaggio
Informazioni generali	Garanzia 2 anni, uso interno/esterno (IP65)

Domande frequenti - SEC-TRANS50 KONIG

Come installare la telecamera SEC-TRANS50?

Fissare la staffa a parete, collegare l’alimentatore, quindi seguire le istruzioni dell’app per connettere la telecamera alla rete Wi-Fi.

Si può utilizzare la telecamera senza Wi-Fi?

Sì, è possibile collegarla tramite cavo Ethernet per un uso cablato.

Qual è la portata della visione notturna?

La visione notturna a infrarossi ha una portata fino a 15 metri.

Come accedere alle registrazioni?

Le registrazioni sono memorizzate su una scheda microSD (venduta separatamente) o nel cloud. È possibile visualizzarle tramite l’app mobile.

La telecamera è impermeabile?

Sì, possiede un grado di protezione IP65, che la rende resistente a pioggia e polvere, ideale per uso esterno.

Come resettare la telecamera?

Tenere premuto il pulsante di reset per 10 secondi con una graffetta. La telecamera si riavvierà in modalità di configurazione predefinita.

Posso condividere l’accesso alla telecamera con altri utenti?

Sì, tramite l’app è possibile invitare altre persone inviando loro un link di condivisione con diritti di amministrazione o visualizzazione.

Quale dimensione di scheda microSD è supportata?

La telecamera supporta schede microSD fino a 128 GB. Formattare la scheda in FAT32 prima dell’uso.

Cosa fare se la telecamera non si connette al Wi-Fi?

Verificare che la password Wi-Fi sia corretta, che il segnale sia sufficiente e che il router sia sulla banda 2,4 GHz. È anche possibile utilizzare il cavo Ethernet.

Come pulire la telecamera?

Utilizzare un panno morbido e asciutto per pulire l’obiettivo e il corpo. Non utilizzare detergenti aggressivi o liquidi.

MANUALE UTENTE SEC-TRANS50 KONIG

Sorvegliate le vostre proprietà con questa nuova telecamera di sicurezza wireless digitale a 2,4 GHz. La telecamera offre un'immagine molto nitida e stabile, e la tecnologia utilizzata migliora ulteriormente la qualità dell'immagine. Il sistema usa una tecnologia wireless digitale ed è dotato di un'avanzata capacità di criptatura del segnale che riduce le interferenze causate da altre applicazioni che utilizzano la banda di frequenza a 2,4 GHz. Questa tecnologia digitale assicura la vostra privacy e vi consente di utilizzarla su maggiori distanze.

Il ricevitore e la telecamera sono già accoppiati con impostazioni di fabbrica. Quando si aggiunge un'ulteriore telecamera SEC-TRCAM30 (max. 4 telecamere) al sistema, fare riferimento alla sezione ACCOPPIAMENTO per aggiungere telecamere.

• Raccomandiamo di leggere questo manuale prima dell'installazione/utilizzo del sistema telecamera.
• Conservare questo manuale in un posto sicuro per futura consultazione.

Contenuto confezione SEC-TRANS50: Contenuto confezione SEC-TRCAM30:

1x Telecamera con staffa 1x Telecamera con staffa
1x Ricevitore 1x Antenna
1x Telecomando (batteria inclusa) 1x Alimentatore AC/DC
1x Antenna per telecamera
1x Software riproduzione video per PC (CD ROM)
1x Cavo di collegamento audio/video RCA
2x Alimentatore AC/DC

Specifiche tecniche:

Telecamera:

Frequenza di trasmissione: 2,408-2,474 GHz digitale

Modulazione: FHSS

Copertura: Interno ±50 m, area aperta ±150 m (a seconda della condizioni locali)

Chip immagine: CMOS con commutazione IR

Obiettivo: 3,6mm

Angolo di visione: H: 60 ± 3° / V: 43 ± 3°

Illuminazione a infrarossi (LED): 5 M

Protezione: IP66

Microfono: mono

Temperatura operativa: -10°C \~ 50°C

Tensione: 5 V CC/1A

Dimensioni: 130x61x67

Peso: 365 g (cavo incluso)

mm

Ricevitore:

Frequenza di ricezione: 2,408-2,474 GHz digitale

Canali: 4

Scheda SD: fino a 32 GB (non incluso nella confezione)

Velocità fotogramma video: 25 fps (max.), 16 fps (4x telecamere)

Velocità fotogramma in registrazione: 25 fps per canale

Risoluzione video: QVGA

Formato video: ASF

Livello uscita video: 1.2±0.2 Vp-p/75 Ohm

Livello uscita audio: 1 Vp-p/600 Ohm, mono

Connettore uscita audio/video: jack telefono da 3,5 mm

Copertura: Interno ±50 m, area aperta ±150 m (a seconda della condizioni locali)

Temperatura di funzionamento: da -10° a +50°.

Tensione: 5 V CC/1A

Dimensioni: 122x122x26

Peso: 395 g

mm

Precauzioni di sicurezza:

• Non aprire la telecamera o il ricevitore in caso di malfunzionamento. Questi prodotti devono essere aperti solo da un tecnico qualificato.
  • Non immergere la telecamera in liquidi.
  • Non esporre il ricevitore all'acqua o all'umidità.
  • Non esporre il ricevitore o la telecamera a temperatura elevate (si vedano le specifiche tecniche)
• Non installare il sistema accanto a campi magnetici forti, quali un altoparlante. Ciò può influenzare la qualità.

Descrizione prodotto:

	Monitor	Menu	Riproduzione	Modalità REC	Altro
1					Indi
2					Indi
3	Interruttore CHANNEL	Cursore SU	AVANZAMENTO veloce
4	Volume GIÙ	Cursore SINISTRA	Volume GIÙ / Interruttore display CHANNEL
5	Volume SU	Cursore DESTRA	Volume SU / Interruttore display CHANNEL
6	MENU	OK / ENTER	PLAY / PAUSE
7	Interruttore CHANNEL	Cursore GIÙ	RIAVVOLGIMENTO rapido
8	ESC	ESCI	INDIETRO
9	REGISTRAZIONE / STOP		ELIMINA	STOP
10	ZOOM		AVANTI
11	ALLARME
12					Accensione/Spegnimento

Telecamera:

1	Antenna
2	Staffa	telecamera
3 Ingresso alimentazione 5V CC
4	Pulsante	Accoppiamento
Sul lato anteriore della telecamera	LED ROSSO alimentazione ON
Sul lato anteriore della telecamera	LED VERDE collegato al ricevitore

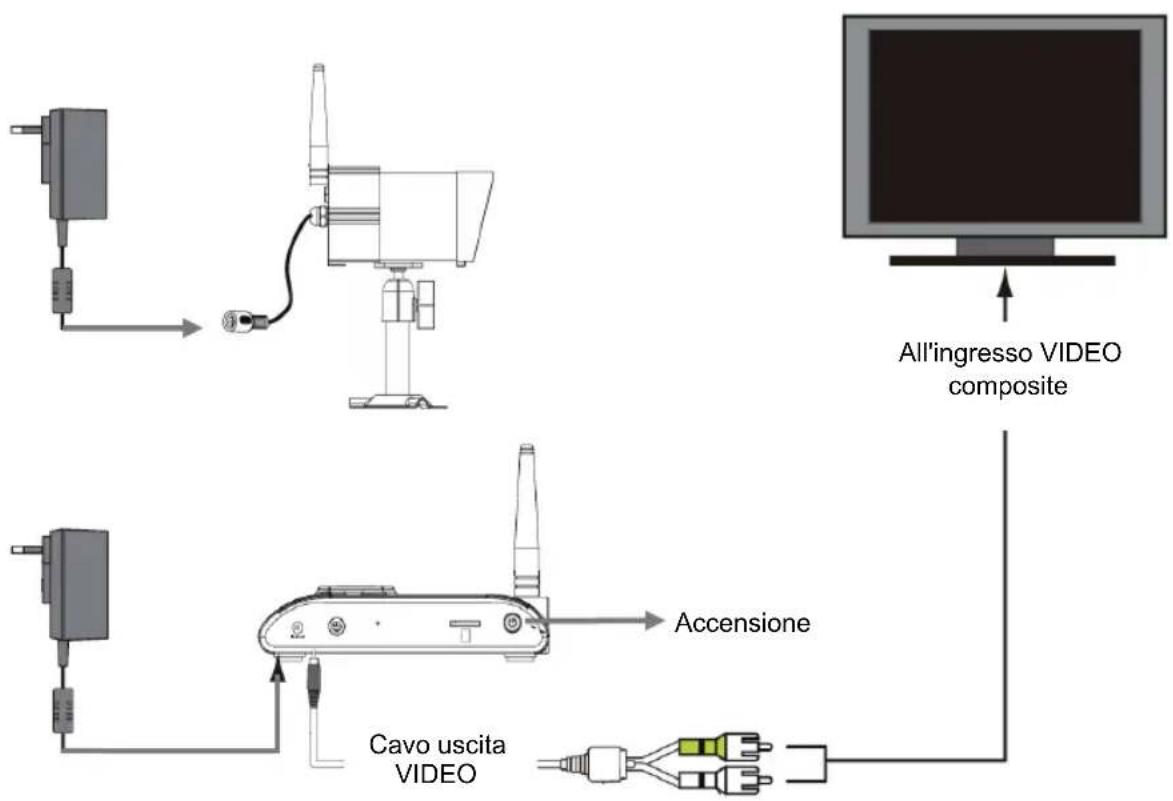

Istruzioni per l'installazione:

Istruzioni per l'utente:

Le seguenti icone OSD saranno visibili nell'immagine.

	Indicatore segnale
	Indicatore canale
	Indicatore registrazione
	Indicatore canale audio
	Display quad. Display scansione Display singolo
	Volume massimo 1/2 volume Disattiva audio
	Alimentazione
MM DD YYYY AMhh:mm:ss	Orario sistema
	1x Zoom
	2x Zoom

Panoramica menu

Il diagramma seguente mostra la panoramica totale del menu di sistema

Menu di sistema

Premere MENU per accedere al menu principale. Dopo l'accesso al sistema [MAIN MENU], EVENT LIST sarà visualizzato come predefinito. Il sistema resta in [MAIN MENU] per 2 minuti prima di uscire dal [MAIN MENU].

Utilizzare ▲▼◀▶ per selezionare, premere MENU per confermare la scelta e accedere al sottomenu.

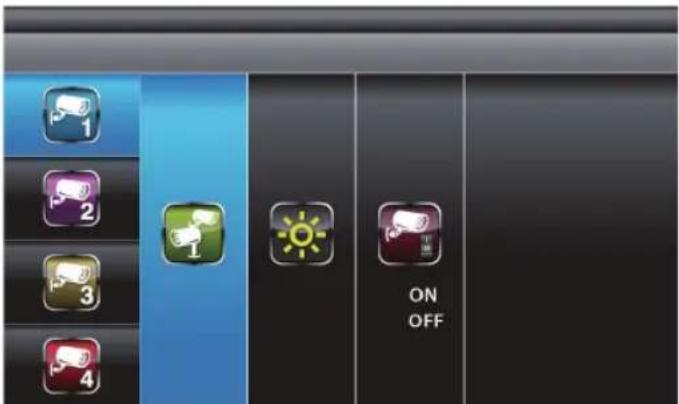

Configurazione telecamera

Selezionare CAMERA SETUP, premere il tasto MENU una volta per accedere al sottomenu.

Utilizzare ▼▲ per selezionare la telecamera da configurare (1-4).

Utilizzare ◀▶ per selezionare [PAIRING] [BRIGHTNESS] [CAMERA ON/OFF].

Accoppiamento:

Con la sezione PAIRING evidenziata, premere il tasto MENU una volta per iniziare l'accoppiamento della telecamera. Accoppiare e il LED sulla telecamera lampeggia una volta, seguito dal lampeggio continuo del LED, indicando che la trasmissione dei dati è in corso.

Il sistema conferma che il processo di accoppiamento è avvenuto con successo con "PAIRED" visualizzato sullo schermo.

Il sistema indica che il processo di accoppiamento è fallito con "PAIRING FAIL" visualizzato sullo schermo.

Premere ESC per tornare al menu principale.

Nota: la telecamera è accoppiata per impostazione di fabbrica. La procedura di accoppiamento deve essere osservata quando si aggiungono telecamere (SEC-TRCAM30).

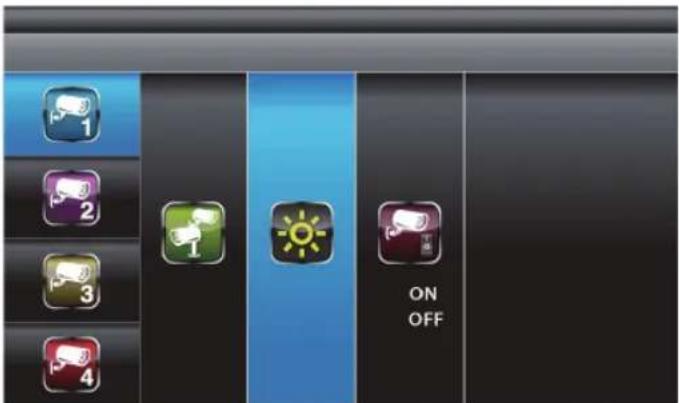

Luminosità:

Con la sezione BRIGHTNESS evidenziata, utilizzare ▼▲ per regolare la luminosità della telecamera. Premere ESC per tornare al menu principale.

Attivazione:

Con la sezione ACTIVATION evidenziata, utilizzare ▼▲ per abilitare o disabilitare una telecamera. Premere ESC per tornare al menu principale.

Nota: assicurarsi che le telecamere siano accoppiate al ricevitore affinché SCAN o QUAD funzionino correttamente. Telecamera "ON" può essere selezionata solo quando una telecamera è stata accoppiata al sistema.

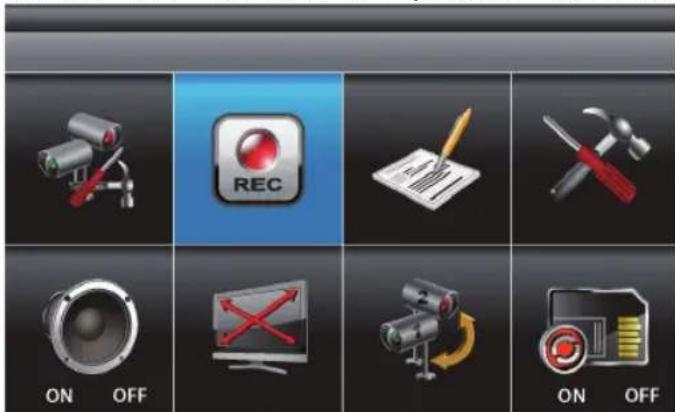

Configurazione registratore

Selezionare RECORDER SETUP, premere il tasto MENU una volta per accedere al sottomenu.

Utilizzare ▲▼◀▶ per selezionare. Sono disponibili tre diverse opzioni di registrazione tra cui scegliere. Prima evidenziare il periodo di tempo e premere il tasto MENU per spostarsi tra le diverse modalità di registrazione.

M: MOTION (REC solo quando è rilevato movimento)

S: SCHEDULE (REC continuo)

X: MANUAL (REC manuale)

Il sistema registrerà video simultaneamente da 4 canali con le modalità di registrazione MOTION, SCHEDULE e MANUAL. Uno dei quattro canali avrà l'audio disponibile. Quando il sistema effettua la registrazione MOTION, l'audio passerà automaticamente al canale attivato dal movimento.

La registrazione non può essere interrotta fino a 30 secondi dall'inizio della registrazione. Questa operazione di sistema è concepita per prolungare la vita totale della scheda di memoria. Per interrompere la registrazione, premere REC/DEL una volta. Per rimuovere la scheda di memoria, spegnere prima il sistema.

Se in modalità di registrazione SCHEDULE, il sistema riprenderà automaticamente la registrazione 60 secondi dopo l'interruzione manuale della registrazione. Se in modalità di registrazione MOTION, il sistema riprenderà la funzione di rilevamento del movimento 60 secondi dopo che la registrazione è stata interrotta manualmente. La registrazione deve essere interrotta prima che l'utente possa

accedere al menu principale del sistema e il sistema riprenderà la modalità QUAD dopo una pausa di due minuti.

Premere ESC per uscire.

Sensibilità rilevamento di movimento:

Utilizzare ▲▼ per selezionare la sezione MOTION DETECTION SENSITIVITY.

Utilizzare ◀▶ per evidenziare la telecamera per la configurazione.

Utilizzare ▲▼ per regolare il livello di sensibilità: OFF / LV1 / LV2 / LV3 (LV3 è la più sensibile). Premere ESC per uscire.

Formato scheda di memoria

Utilizzare ▲▼ per selezionare FORMAT STORAGE, premere MENU per accedere. Premere MENU nuovamente per confermare e iniziare la formattazione della scheda di memoria.

Nota: Se è utilizzata una nuova scheda di memoria, essa deve essere formattata prima dell'uso. Premere ESC per uscire.

Area mascheramento:

Utilizzare ▲▼ per selezionare la sezione MASKING AREA. Utilizzare ◀▶ per evidenziare la telecamera per la configurazione, premere MENU per accedere. Utilizzare ◀▶ ▲▼ per evidenziare la griglia per nessun rilevamento di movimento in quest'area.

Utilizzare il tasto MENU per mascherare/smascherare la griglia. Movimenti che hanno luogo all'interno dell'area mascherata saranno ignorati.

Utilizzare ◀▶▲▼ per selezionare un'altra griglia per la configurazione o premere ESC per uscire.

Tempo registrazione:

Utilizzare ▲▼ per selezionare la sezione RECORD TIME.

Utilizzare ◀▶ per evidenziare il periodo di registrazione: 2 Min / 5 Min / 10 MIN, premere MENU per confermare.

Premere ESC per uscire.

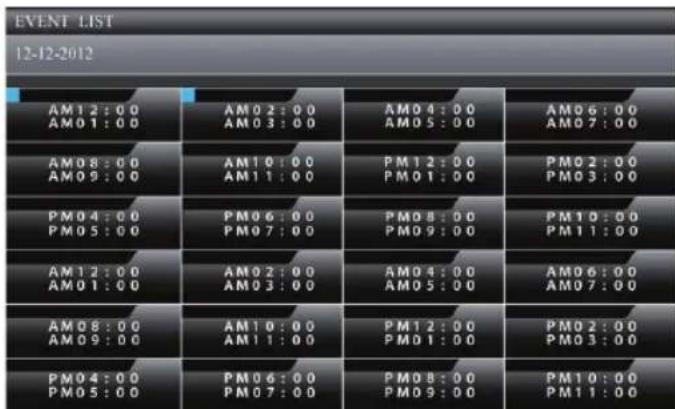

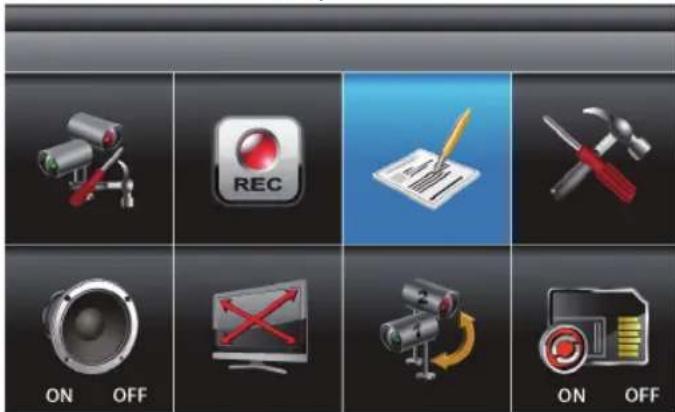

Lista eventi

Selezionare EVENT LIST, premere il tasto MENU una volta per accedere al sottomenu.

Utilizzare ◀▶ ▲▼ per evidenziare l'indice DATE desiderato per la riproduzione. Premere MENU per confermare la scelta e accedere alla cartella selezionata.

Premere ◀▶▲▼ per selezionare le Ore (ciascun blocco rappresenta un'ora di tempo). Premere MENU per accedere.

Utilizzare ◀▶ ▲▼ per evidenziare il file desiderato per la riproduzione. Premere MENU per avviare la riproduzione.

Ogni cartella RECORDED FILE è indicata con il tempo di inizio / fine e il tipo di file registrato.

Nota: Come impostazione predefinita, il display di riproduzione sarà QUAD (immagine visualizzata da tutte le telecamere accoppiate al monitor). ■ 1 2 3 4 è la riproduzione di tutti i canali.

Per display telecamera singola, premere MENU una volta dopo che la riproduzione è passata a PAUSE. Utilizzare ◀▶ per selezionare da canale a canale. L'indicatore di canale (schermo in basso a sinistra) indicherà il numero di canale selezionato.

□Ⅲ ■1 □2 □3 □4 è la riproduzione del canale 1 a schermo intero

□田 □1 ■2 □3 □4 è la riproduzione del canale 2 a schermo intero

□田 □1 □2 ■3 □4 è la riproduzione del canale 3 a schermo intero
□田 □1 □2 □3 ■4 è la riproduzione del canale 4 a schermo intero

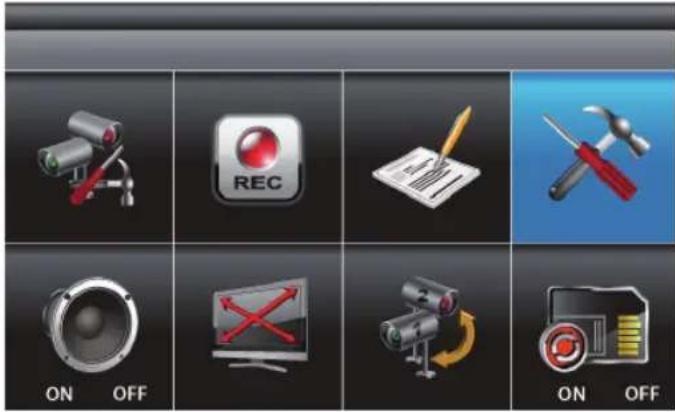

Impostazione sistema

Selezionare SYSTEM SETUP, premere il tasto MENU una volta per accedere al sottomenu.

Utilizzare ▲▼ per evidenziare DATE e TIME, premere MENU per accedere.

Utilizzare ◀▶ per evidenziare la regolazione: YEAR / MONTH / DATE / HOUR / MINUTE.

Utilizzare ▲▼ per regolare ciascuna sezione e premere MENU per confermare la regolazione.

Premere ESC per uscire.

Uscita TV:

Utilizzare ▲▼ per selezionare TV OUTPUT. Premere MENU per accedere.

Utilizzare ◀▶ per evidenziare NTSC o PAL (per l'Europa), premere MENU per confermare la selezione.

Premere ESC per uscire.

Nota: la modifica dell'uscita del sistema TV può influenzare la scala di immagine visualizzata.

Risparmio energetico:

Non rilevante per questo modello (solo per monitor LCD).

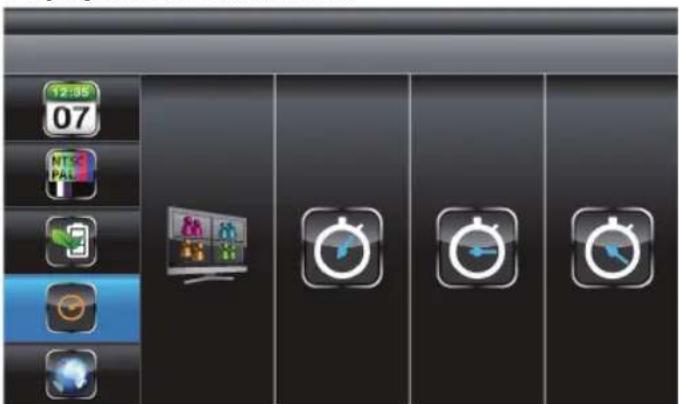

Display arresto multicanale:

Utilizzare ▲▼ per selezionare MULTI CHANNELS IDLE DISPLAY. Premere MENU per accedere. Utilizzare ◀▶ per selezionare: DISPLAY QUAD DURANTE LA SOSTA / A 5 SEC INTERVALLO / A 10 SEC INTERVALLO / A 15 SEC INTERVALLO, premere MENU per confermare la scelta e uscire.

Modalità di visualizzazione QUAD Intervallo 5 secondi

Intervallo 10 secondi Intervallo 15 secondi

Nota:

1. L'impostazione della telecamera ON/OFF nella sezione CAMERA SETUP influenzerà quale canale può essere visualizzato durante IDLE DISPLAY.
2. Audio (canale singolo in qualsiasi momento) sarà disponibile durante la modalità QUAD (come predefinita sul canale 1 o il successivo canale disponibile con una telecamera accoppiata al sistema), modalità schermo intero (interruttore automatico per la visualizzazione dei canali), o il canale azionato dal movimento.
3. Il canale audio resterà collegato finché il canale è attivato.
4. Se si imposta un intervallo di 5/10/15 sec., selezionare SCAN ACTIVATED CAMERAS per ottenere questa modalità di visualizzazione.

Valore predefinito:

Utilizzare ▲▼ per selezionare DEFAULT. Premere MENU per accedere.
Utilizzare ◀▶ per selezionare la lingua di sistema per SYSTEM RESTORE, premere MENU per confermare la selezione e il sistema sarà ripristinato alle impostazioni di fabbrica (solo INGLESE DISPONIBILE).

Premere ESC per uscire.

Allarme acustico

Selezionare ALARM BUZZER, premere MENU per ACCENDERE o SPEGNERE il buzzer. Quando è rilevato movimento da una telecamera, un buzzer suonerà attraverso l'altoparlante del monitor.

Panoramica/inclinazione/zoom

Selezionare PAN TILT ZOOM, premere MENU nuovamente per accedere alla modalità ZOOM, premere MENU nuovamente per accedere nuovamente allo zoom (2X).

Quando si zooma, utilizzare ▲▼◀▶ per selezionare varie aree di visualizzazione. Premere MENU per ridurre.

In riduzione (1X), utilizzare ▲▼ per cambiare il canale disponibile.

Premere ESC per uscire.

Telecamere attivate da scansione

Selezionare SCAN ACTIVATED CAMERAS, premere MENU una volta per iniziare in modalità di scansione della telecamera.

Nota:

1. L'impostazione della telecamera ON/OFF nella sezione CAMERA SETUP influenzerà quale canale può essere visualizzato durante IDLE DISPLAY. Si veda Configurazione intervallo di visualizzazione arresto multicanale.
2. Il sistema attiva automaticamente la schermata QUAD se la funzione di registrazione è attivata.

Sovrascrivere la scheda di memoria

Selezionare MEMORY CARD OVERWRITE, premere MENU una volta per attivare la funzione di sovrascrittura e premere MENU nuovamente per disattivare.

NOTA:

1. Uno dei seguenti esempi apparirà sul display.
   A. 1.89GB - spazio disponibile sulla scheda di memoria.
   B. ERROR - la scheda di memoria è mancante, bloccata o danneggiata.
2. Se la scheda di memoria è piena, il sistema visualizzerà "MEMORY FULL PLEASE FORMAT" sulla schermata di anteprima, se la sovrascrittura non è selezionata.

Software riproduzione:

Sec24 Media Player è sviluppato per riprodurre i file registrati dal proprio sistema di telecamera wireless.

Inserire il CD-ROM incluso nella confezione nel proprio PC o notebook. Apparirà automaticamente una finestra di pop-up.

Aprire la cartella e fare clic sull'icona .exe

Se la finestra di pop-up non appare, fare clic su RISORSE DEL COMPUTER, e doppio clic sull'unità assegnata al CD-ROM dal PC o dal notebook (ad es.: E:)

Fare doppio clic per aprire e selezionare Sec24 media player. Fare doppio clic per avviare l'installazione.

Seguire la procedura di installazione per la completa installazione del software.

Al termine dell'installazione, viene visualizzata un'icona di collegamento sul desktop:

Nota: altri non possono riprodurre i file registrati senza

Sec24 Media Player; è per la protezione della propria privacy.

Fare doppio clic sul collegamento per aprire Sec24 Media Player.

Appare la seguente schermata.

1. Schermata riproduzione canale 1 7. Pausa
2. Schermata riproduzione canale 2 8. Stop
3. Schermata riproduzione canale 3 9. Riavvolgimento rapido
4. Schermata riproduzione canale 4 10. Avanzamento rapido
5. Barra di avanzamento riproduzione 11. Carica file registrato
6. Riproduzione 12. Selezione abilita/disabilita canale

Per la riproduzione dei file registrati, fare clic su "Load" per importare i file registrati (file SNX). Durante la riproduzione, tutti e quattro i canali saranno riprodotti una volta. Per questioni di privacy, l'utente è in grado di disabilitare manualmente i canali audio e/o video.

Selezionare Audio per disattivare il suono.

Selezionare 1 per disattivare l'immagine video dal canale 1.

Selezionare 2 per disattivare l'immagine video dal canale 2.

Selezionare 3 per disattivare l'immagine video dal canale 3.

Selezionare 4 per disattivare l'immagine video dal canale 4.

Nota: inserire la scheda Micro SD nel proprio PC o notebook prima di avviare il Sec24 Media Player.

Tempo di registrazione totale per schede di memoria:

Capacità scheda Micro SD 640x480 (VGA)
1G	60
2G	110
8G	400
16G	950
32G	1880

minuti

minuti

minuti

minuti

minuti

Manutenzione:

Pulire solo con un panno asciutto. Non utilizzare solventi detergenti o abrasivi.

Garanzia:

Non sarà accettata alcuna garanzia o responsabilità in relazione a cambiamenti e modifiche del prodotto o a danni determinati dall'uso non corretto del prodotto stesso.

Disclaimer:

• Il design e le caratteristiche tecniche sono soggetti a modifica senza necessità di preavviso.
• Tutti i marchi a logo e i nomi di prodotto sono marchi commerciali o registrati dei rispettivi titolari e sono riconosciuti come tali in questo documento.
• Questo manuale è stato redatto con cura. Tuttavia da esse non possono essere avanzati diritti. König Electronic non può accettare responsabilità per errori in questo manuale né per eventuali conseguenze.
• Tenere questo manuale e la confezione per riferimento futuro.

Smaltimento:

• Questo prodotto è progettato per la raccolta differenziata nei punti di raccolta appropriati. Non smaltite il prodotto con la spazzatura domestica.
• Per maggiori informazioni, contattate il rivenditore o l'autorità locale responsabile per la gestione dei rifiuti.

ESPAÑOL

Introducción:

Descrizione: Sistema telecamera wireless
