GEBRUIKSAANWIJZING KNHDMISW25 KONIG

GEBRUIKSAANWIJZING (p. 12)

4-Poorts HDMI-switch

MANUALE (p. 15)

Dit is een snel schakelende High Speed HDMI met Ethernet, HEAC, en 3D-functie. Het ondersteunt 4 HDMI-ingangen en 1 HDMI-uitgang. Met ingebouwde HDCP-motor voor Instant Port Switching (IPS), 4-poorts schakelen kan zeer snel omdat het niet nodig is om HDCP-authenticatie te herhalen na het schakelen. Met de ingebouwde HEC- (HDMI Ethernet) en ARC- (Audio Return Channel) chips, kan het de HEC splitsen, dat is van HDTV- naar Ethernet-signalen, en de ARC splitsen, dat is tevens van HDTV naar Coaxiaal-, Toslink-, stereo-audiosignalen welke tevens vanaf het bronapparaat via de "ARC AAN/UIT"-knop op de afstandsbediening afkomstig zijn.

KENMERKEN & SPECIFICATIES:

• Ondersteunt 4 HDMI-ingangen en 1 HDMI-uitgang.
• Ingebouwde HDCP-motor voor Instant Port Switching (IPS)
• Ondersteunt Audio Return Channel (ARC) van het sink-apparaat. Sluit de ARC-poort aan op de versterker-ontvanger.
• Ondersteunt gelijktijdig digitale audio Toslink- en COAX-output en stereo audio-output van het bronapparaat. Sluit deze poorten op de versterker-ontvanger aan.
• Ondersteunt alle 3D-formaten, waaronder 1080P bij 23,98/24 Hz, 720P bij 59,94/60/50 Hz, een bandbreedte tot maximaal 225 MHz.
• Ondersteunt CEC.
• Ondersteunt de hoogste videoresolutie van 1080P.
• Ondersteunt 225 MHz/2,25 Gbps per kanaal (6,75 Gbps alle kanalen) bandbreedte.
• Ondersteunt 12 bits per kanaal (36 bit alle kanalen) kleurdiepte.
• Ondersteunt ongecomprimeerde audio zoals LPCM.
• Ondersteunt gecomprimeerde audio zoals DTS Digital, Dolby Digital (inclusief DTS-HD en Dolby True HD).

Opmerking: Specificaties zijn onderhevig aan verandering zonder voorafgaande kennisgeving. Gewicht en afmetingen zijn bij benadering.

PAKKETINHOUD:

Voordat u dit apparaat gebruikt, controleer de verpakking of de volgende onderdelen in de doos zijn opgenomen:

1. 1x Hoofdeenheid
2. 1x 5 V, 2 A DC-voeding
3. Gebruikshandleiding
4. 1x Afstandsbediening

1	Ethernet:	Sluit deze poort op de PC aan. Wanneer HDTV met HEC de HEC-functie inschakelt, zal de PC op de Ethernet worden aangesloten.
2	Audiopoort:	Sluit de drie poorten op de versterkerontvanger aan.Wanneer “ARC ON” is geselecteerd, is de audio-output van HDTV met ARC.Wanneer “ARC OFF” is geselecteerd, is de audio-output van bronapparaten.
3 HDMI-uitgang: Sluit deze		poort op de HDTV aan.
4-7 HDMI-ingang: Sluit deze		poorten op de bronapparaten aan.
8 5 V DC: Sluit deze poort op de voeding aan.
9	Voedingsschakelaar:	Schakel de voeding in/uit
10	Voeding-LED:	Wanneer het apparaat is ingeschakeld, brandt de LED blauw; wanneer deze op stand-by is geschakeld, brandt de LED rood
11 IR:	Ontvangt het signaal	van de infrarood afstandsbediening
12-15	Ingang-LED: De LED	gaat branden wanneer de ingangspoort is geselecteerd
16	2CH/5.1CH LED	De LED gaat branden wanneer de “5.1CH”-knop wordt ingedrukt;De LED gaat uit wanneer de “2CH”-knop wordt ingedrukt.
17 Selecteren: Druk op deze		knop om sequentieel de 4 ingangen te selecteren.
18	ARC:	AAN/UIT-LEDDe LED gaat branden wanneer de “ARC ON”-knop wordt ingedrukt, dan zal dit product de ARC-functie mogelijk maken, en het audiosignaal zal van de HDTV zijn ; de LED gaat uit wanneer de “ARC OFF”-knop wordt ingedrukt, dan zal de ARC-functie uitgeschakeld zijn, en het audiosignaal zal van het bronapparaat zijn ;
19 Selecteren: Druk op deze		knop om “ARC” in of uit te selecteren.

AANSLUITEN EN BEDIENING:

AANSLUITEN

1. Sluit de HDMI-ingang van het product op de bronapparaten aan. (Ingangkabels zijn optioneel)
2. Sluit de HDMI-uitgang van het product aan op de HDTV.
3. Sluit de audiopoort aan op de versterker-ontvanger.
4. Sluit de Ethernet-poort op de PC aan.
5. Steek de DC-zijde van de 5 V voeding in het apparaat en steek vervolgens de AC-zijde van de voeding in het stopcontact.
6. Schakel de spanning in.

BEDIENING

1. Selecteer bron
   Druk op de "Selecteren"-knop of afstandsbediening om handmatig de ingangsbronnen van Input 1 tot Input 4 te schakelen.
2. 2CH/5.1CH audio-uitgang selecteren
   Opmerking: Deze functie werkt alleen wanneer de bron 5.1CH-output (inclusief CD) ondersteunt, en via de "2.1CH"-en "5.1CH"-knoppen op de afstandsbediening is ingeschakeld. Druk op de

"2CH"-knop, het product levert 2CH audio en de LED gaat uit; Druk op de "5.1CH"-knop, het product levert 5.1CH audio en de LED gaat branden; Wanneer ingeschakeld, kiest het automatisch 5.1CH audio-output. Als de bron alleen 2CH audio-output kan ondersteunen, zal de "5.1CH"-knop ongeldig worden. Zelfs als u op de "5.1CH"-knop drukt, zal het product nog steeds 2CH audio leveren en de LED zal nog steeds branden.

3. ARC AAN/UIT

Wanneer "ARC ON" is geselecteerd, is de audio-output van HDTV met ARC.

Wanneer "ARC OFF" is geselecteerd, is de audio-output van het bronapparaat.

Opgelet: Kabel voorzichtig insteken en verwijderen.

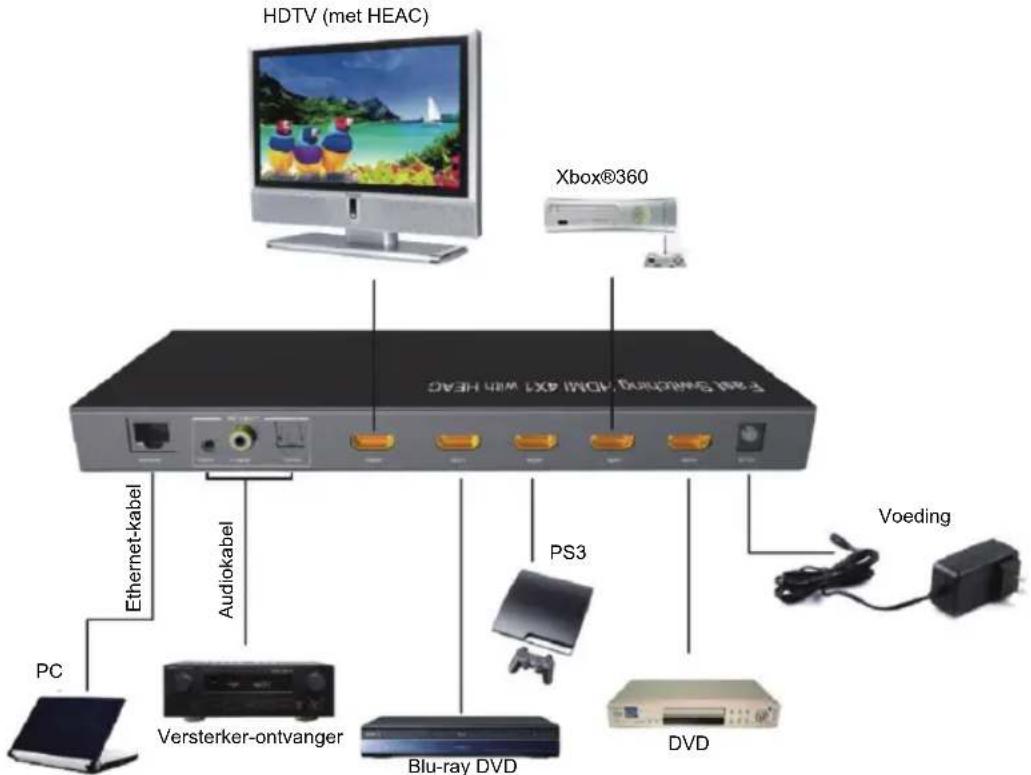

AANSLUITSCHEMA

HDTV (met HEAC) Xbox®360 E-mail SWITCHED HDMI 4.01 WBI HEAC Ethernet-kabel Audiokabel PS3 Voeding PC Versterker-ontvanger Blu-ray DVD DVD

Veiligheidsvoorzorgsmaatregelen:

LET OP: GEVAAR VOOR ELEKTRISCHE SCHOK NIET OPENEN

Om het risico op elektrische schokken te voorkomen mag dit product ALLEEN worden geopend door een erkende technicus wanneer er onderhoud nodig is. Koppel het product los van de elektrische voeding en van andere apparatuur als zich problemen voordoen. Stel het product niet bloot aan water of vocht.

Onderhoud:

Uitsluitend reinigen met een droge doek. Gebruik geen reinigingsmiddelen of schuurmiddelen.

Garantie:

Voor wijzigingen en veranderingen aan het product of schade veroorzaakt door een verkeerd gebruik van dit product, kan geen aansprakelijkheid worden geaccepteerd. Tevens vervalt daardoor de garantie.

Algemeen:

• Wijziging van ontwerp en specificaties zonder voorafgaande mededeling onder voorbehoud.

• Alle logo's, merken en productnamen zijn handelsmerken of geregistreerde handelsmerken van de respectievelijke eigenaren en worden hierbij als zodanig erkend.

• Deze handleiding is met zorg samengesteld. Er kunnen echter geen rechten worden ontleend. König Electronic kan geen aansprakelijkheid aanvaarden voor eventuele fouten in deze handleiding of de gevolgen daarvan.

• Bewaar deze gebruiksaanwijzing voor latere raadpleging.

Let op:

Dit product is voorzien van dit symbool. Dit symbool geeft aan dat afgedankte elektrische en elektronische producten niet met het gewone huisafval verwijderd mogen worden. Voor dit soort producten zijn er speciale inzamelingspunten.
