BRUGSANVISNING KNHDMISW25 KONIG

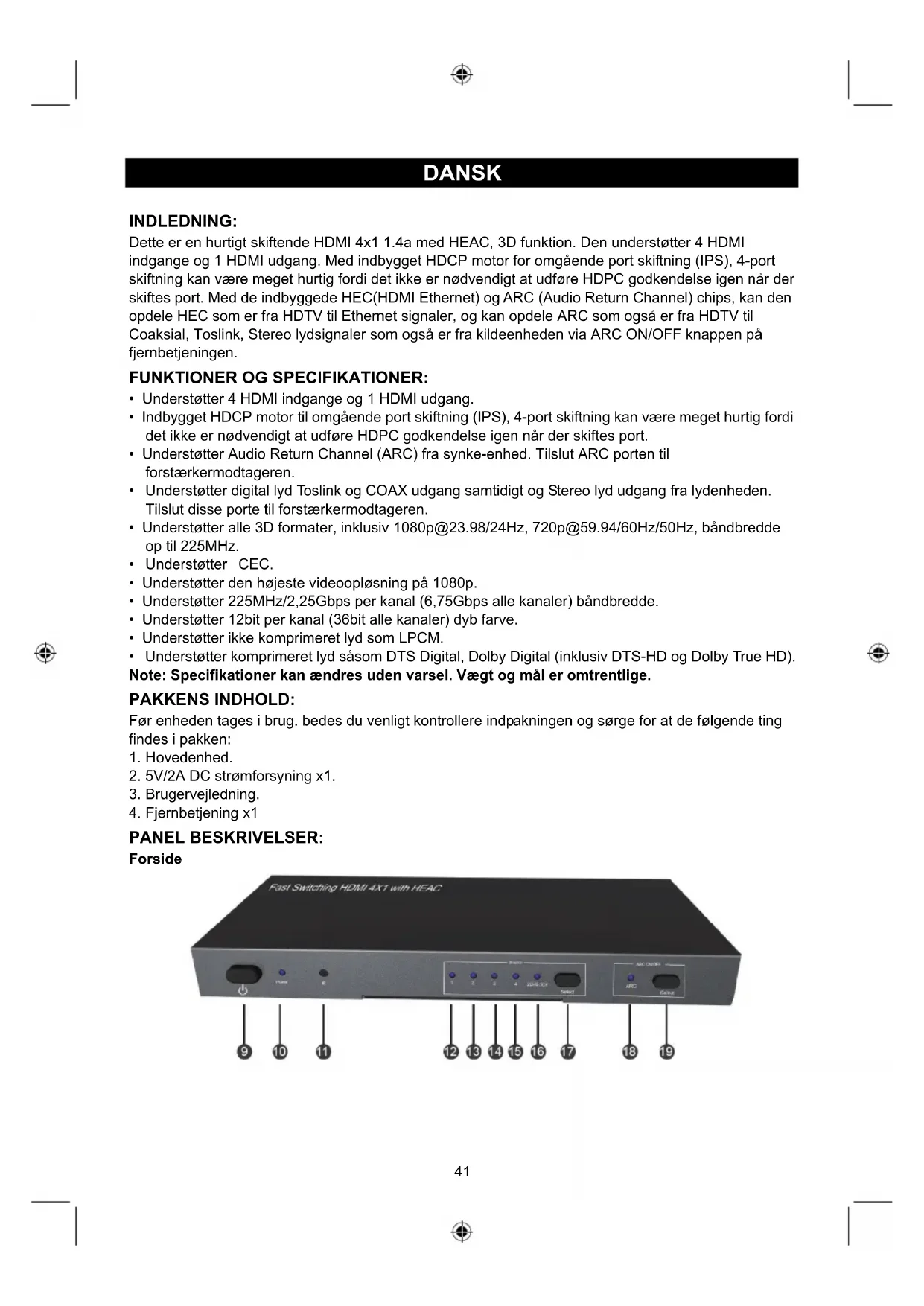

Καλώδιο ήχου41 DANSK 4-port HDMI kontakt INDLEDNING: Dette er en hurtigt skiftende HDMI 4x1 1.4a med HEAC, 3D funktion. Den understøtter 4 HDMI indgange og 1 HDMI udgang. Med indbygget HDCP motor for omgående port skiftning (IPS), 4-port skiftning kan være meget hurtig fordi det ikke er nødvendigt at udføre HDPC godkendelse igen når der skiftes port. Med de indbyggede HEC(HDMI Ethernet) og ARC (Audio Return Channel) chips, kan den opdele HEC som er fra HDTV til Ethernet signaler, og kan opdele ARC som også er fra HDTV til Coaksial, Toslink, Stereo lydsignaler som også er fra kildeenheden via ARC ON/OFF knappen på fjernbetjeningen. FUNKTIONER OG SPECIFIKATIONER:

• Understøtter 4 HDMI indgange og 1 HDMI udgang.

• Indbygget HDCP motor til omgående port skiftning (IPS), 4-port skiftning kan være meget hurtig fordi det ikke er nødvendigt at udføre HDPC godkendelse igen når der skiftes port.

• Understøtter Audio Return Channel (ARC) fra synke-enhed. Tilslut ARC porten til forstærkermodtageren.

• Understøtter digital lyd Toslink og COAX udgang samtidigt og Stereo lyd udgang fra lydenheden. Tilslut disse porte til forstærkermodtageren.

• Understøtter den højeste videoopløsning på 1080p.

• Understøtter komprimeret lyd såsom DTS Digital, Dolby Digital (inklusiv DTS-HD og Dolby True HD). Note: Specifikationer kan ændres uden varsel. Vægt og mål er omtrentlige. PAKKENS INDHOLD: Før enheden tages i brug. bedes du venligt kontrollere indpakningen og sørge for at de følgende ting findes i pakken:

3. Brugervejledning.

4. Fjernbetjening x1

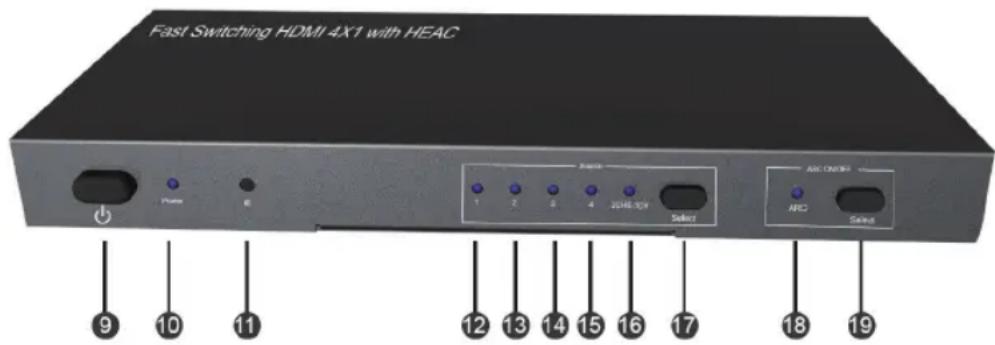

PANEL BESKRIVELSER: Forside42 Bagside 1 Ethernet: Tilslut denne port til PC. Når HDTV med HEC aktiverer HEC funktionen, tilsluttes PC til Ethernet. 2 Lyd Port: Tilslut de tre porte til forstærkermodtageren Når ARC ON er valgt, er lydudgangen fra HDTV med ARC. Når ARC OFF er valgt, er lydudgangen fra kildeenheder. 3 HDMI udang: Tilslut denne port til HDTV 4-7 HDMI indgang: Tilslut disse porte til kildeenhederne 8 DC/5V: Tilslut denne port til strømforsyningen 9 Afbryder: Tænd eller sluk for strømmen 10 Strøm LED: Når enheden er tændt, bliver LED lampen blå; når den er i standby, lyser LED lampen rødt 11 IR: Modtager signalet fra den infrarøde fjernbetjening 12-15 Input LED: LED tændes når indgangsporten er valgt

LED tændes når der trykkes på 5,1CH knappen; LED slukkes når der trykkes på 2CH knappen. 17 Vælg: Tryk på denne knap for at vælge 4 indgange sekventielt. 18 ARC:

LED tænder når der trykkes på knappen ARC ON, derefter aktiverer dette produkt ARC funktionen, og lydsignalet vil være fra HDTV; LED slukker når der trykkes på knappen ARC OFF, derefter vil ARC funktionen blive slukket og lydsignalet vil komme fra kildeenhederne. 19 Vælg: Tryk på denne knap for at vælge at tænde eller slukke for ARC. TILSLUTNING OG BETJENING: TILSLUTNING

1. Tilslut produktets HDMI indgang til kildeenhederne. (Indgangskablerne er valgfrie)

2. Tilslut produktets HDMI udgang til HDTV.

3. Tilslut lydporten til forstærkermodtageren.

4. Tilslut Ethernet porten til PC

5. Isæt DC siden af den 5V strømforsyning til enheden og derefter tilsluttes AC siden af

strømforsyningen til stikkontakten.

6. Tænd for strømmen.

Tryk på knappen ”Select” eller på fjernbetjeningen for at skifte indgangskilder manuelt mellem Input 1 til Input4.

2. 2CH/5,1CH valg af lydudgang

Note: Denne funktion er kun effektiv når kilden understøtter 5,1CH udgang (inklusiv CD), og den er aktiveret via 2,1CH og 5,1CH knapperne på fjernbetjeningen. Tryk på knappen ”2CH”, produktudgange 2CH lyd og LED lampen slukker; tryk på knappen ”5,1CH”, produktudgangene 5,1CH lyd og LED tændes. Når der tilføres strøm, vælges 5,1CH lydudgang automatisk. Hvis kilden43 kun kan understøtte 2CH lydudgang, bliver ”5,1CH” knappen ugyldig, også selvom du trykker på knappen ”5,1CH”, produktet afgiver stadig 2CH lyd og LED er stadig tændt.

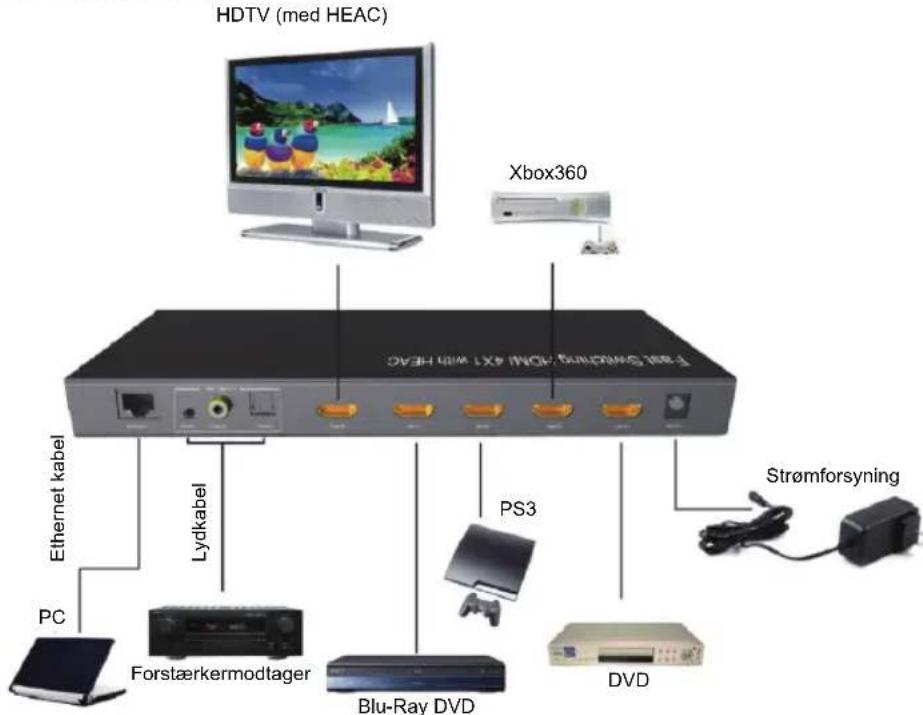

Når ARC ON er valgt, er lydudgangen fra HDTV med ARC. Når ARC OFF er valgt, er lydudgangen fra kildeenheden. Forsigtig: Isæt / udtag kablet forsigtigt. TILSLUTNINGSDIAGRAM Sikkerhedsforholdsregler: For at nedsætte risikoen for elektrisk stød, må dette produkt, f.eks. når der kræves service, KUN åbnes af en autoriseret tekniker. Frakobl produktet stikkontakten og andet udstyr, hvis der opstår et problem. Udsæt ikke produktet for vand eller fugt. Vedligeholdelse: Rengør kun med en tør klud. Brug ikke opløsningsmidler eller slibende rengøringsmidler. Garanti: Ingen garanti og ikke noget ansvar kan påtages for ændringer af produktet eller for skade på grund af forkert brug af dette produkt. Generelt: - Design og specifikationer kan ændres uden varsel. - Alle bomærker og produktnavne er varemærker eller registrerede varemærker tilhørende deres respektive ejere og anses herved som sådan. - Denne vejledning blev udført omhyggeligt. Imidlertid kan der ikke afledes nogen rettigheder. König Electronic kan ikke holdes ansvarlig for eventuelle fejl i denne vejledning eller deres konsekvenser. - Gem brugervejledningen og emballagen til senere brug. Bemærk: Dette produkt er mærket med dette symbol. Det betyder, at brugt elektrisk og elektronisk udstyr ikke må bortskaffes sammen med almindeligt husholdningsaffald. Der findes særlige indsamlingssystemer for disse produkter. HDTV (med HEAC) Xbox360
