HASZNÁLATI ÚTMUTATÓ KNHDMISW25 KONIG

4-portos HDMI kapcsoló

KÄYTTÖOHJE (s. 25)

Ez a termék egy gyors HDMI 4x1 1.4a kapcsoló, HEAC,3D funkcióval. 4 HDMI bemenete és 4 HDMI kimenete van. Beépített HDCP motorja azonnali portkapcsolást (Instant Port Switching, IPS) végez; mivel a portok kapcsolásakor nincs szükség a HDCP hitelesítés ismételt elvégzésére, a 4 port közötti átkapcsolás rendkívül gyors. A beépített HEC(HDMI Ethernet) és ARC (Audio Return Channel) lapka a HDTV-től jövő HEC jelet Ethernet jelekké, a szintén a HDTV-től jövő ARC jelet pedig koaxiális, Toslink, sztereó hangjelekké tudja bontani, amelyek szintén a forrás készülékből származnak, a távirányító ARC ON/OFF gombja útján.

FUNKCIÓK ÉS MÜSZAKI ADATOK:

• 4 HDMI bemenete és 1 HDMI kimenete van.
• Beépített HDCP motorja azonnali portkapcsolást (Instant Port Switching, IPS) végez; mivel a portok kapcsolásakor nincs szükség a HDCP hitelesítés ismételt elvégzésére, a 4 port közötti átkapcsolás rendkívül gyors.
• Támogatja a visszirányú hangcsatornát (Audio Return Channel, ARC) a nyelő készülékről. Az ARC portot az erősítő vevőjére kösse.
• Támogatja az egyidejű Toslink és COAX kimenetet, valamint a sztereó hangkimenetet a forrás készülékről. Ezeket a portokat az erősítő vevőjére kösse.
• Minden 3D formátumot támogat (1080p@23.98/24 Hz, 720p@59.94/60Hz/50 Hz, stb.), 225 MHz sávszélességig.
  • Támogatja a CEC-t.
• Támogatja a 1080p legnagyobb videofelbontást.
• Csatornánként 225 MHz/2,25 Gbit/s sávszélességet biztosít (az összes csatornára együtt 6,75 Gbit/s-ot).
• Támogatja a csatornánkénti 12 bites színmélységet (36 bitet az összes csatornán együtt).
• Támogatja a tömörítetlen hangot, pl. az LPCM szabvány szerint.
• Támogatja a tömörített hangot, pl. a DTS Digital, Dolby Digital szabvány szerint (a DTS-HD és Dolby True HD rendszert is).

Megjegyzés: Fenntartjuk a jogot a műszaki adatok előzetes értesítés nélküli módosítására.

A súly és a méret értékek közelítőek.

A CSOMAG TARTALMA:

Az egység használatbavétele előtt ellenőrizze a csomag tartalmát és a következők meglétét és sértetlenségét:

1. Fő egység.
2. 5 V/2 A-es tápegység (1 db).
3. Felhasználói kézikönyv.
4. Távirányító (1 db).

A PANELEK ISMERTETÉSE:

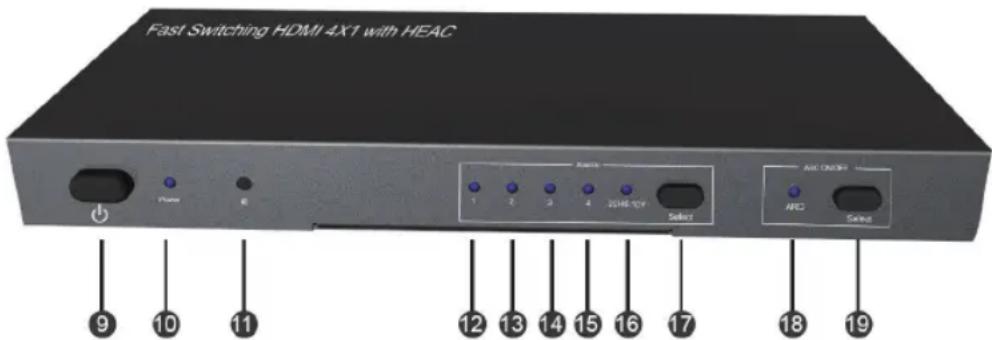

Elöl

Fast Switching HDMI 4X1 with HEAC 9 10 11 Phone 8 Aero 1 2 3 4 ZONE 571 Select AEC ODM3 NDC Select 12 13 14 15 16 17 18 19

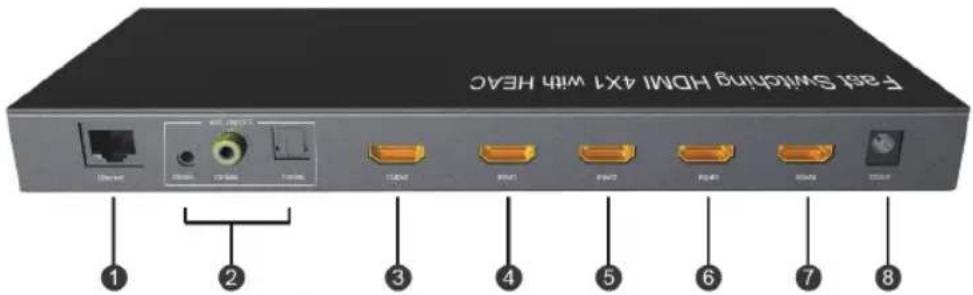

Hátul

1	Ethernet:	Kösse a számítógéphez. Ha a HEC jelü HDTV engedélyezi a HEC funkciót, a számítógép az Ethernetre kapcsolódik.
2	Hang csatlakozó:	Az erősítő vevőjére kösse ezeket a csatlakozókatAz ARC ON választásakor a hangkimenet a HDTV-röl jön, ARC-vel kombinálva.Az ARC OFF választásakor a hangkimenet a forrás készülékekröl jön.
3 HDMI kimenet: A HDTV-re kösse ezt a csatlakozót
4-7 HDMI bemenet: A forrás készülékekre kösse ezeket a csatlakozókat
8 5 V tápfeszültség: A tápegységre kösse ezt a csatlakozót
9	Főkapcsoló: A tápfeszültséget kapcsolja be és ki
10	Bekapcsolásjelző LED:	Ha be van kapcsolva az egység, a LED kéken világít; készenlétre kapcsoláskor a LED átvált pirosra
11	Infravevő: Az infra távirányító jelét veszi
12-15	Bemenetjelző LED:	A bemeneti port kiválasztásakor gyullad ki
16	2CH/5.1CH LED	Az 5.1CH gomb megnyomásakor gyullad ki ez a LED;A 2CH gomb megnyomásakor kialszik ez a LED.
17 Választógomb: Ezzel a gombbal lehet sorban kiválasztani a 4 bemenetet.
18	ARC:	ON/OFF LEDAz ARC ON gomb megnyomásakor kigyullad ez a LED, a készülék engedélyezi az ARC funkciót és a hangjel a HDTV-töl jön; az ARC OFF gomb megnyomásakor kialszik ez a LED, a készülék letiltja az ARC funkciót és a hangjel a forrás készülékektöl jön.
19 Választógomb: Ezzel a gombbal kapcsolható be (ON) és ki (OFF) az ARC.

BEKÖTÉS ÉS HASZNÁLAT:

BEKÖTÉS:

1. Kösse a készülék HDMI bemenetét a forrás készülékekre. (A csatlakozókábeleket külön kell megvenni.)
2. Kösse a készülék HDMI kimenetét a HDTV-re.
3. Kösse a hang csatlakozót az erősítő vevőjére.
4. Kösse az Ethernet csatlakozót a számítógépre
5. Kösse a hálózati tápegység 5 V-os csatlakozóját a készülékre, majd dugaszolja egy konnektorba a tápegységet.
6. Kapcsolja be a készüléket.

HASZNÁLAT

1. Jelforrás választás
   A bemenőjelnek az 1. – 4. bemenetre kapcsolásához nyomja meg a választógombot (Select) vagy a távirányítót.
2. 2CH/5.1CH hangkimenet választó
   Megjegyzés: Ez a funkció csak akkor működik, ha a jelforrás támogatja az 5.1CH kimenőjelet (beleértve a CD-t is), és ez engedélyezve van a távirányító 2.1CH és 5.1CH gombjával. A „2CH“ gomb megnyomásakor a készülék kétcssatornás hangjelet ad ki és a LED nem világít; az „5.1CH“

gomb megnyomásakor a készülék 5.1 csatornás hangjelet ad ki és a LED világít. A tápfeszültség bekapcsolásakor automatikusan az 5.1CH kimeneti formátum lép érvénybe. Ha a forrás csak kétcssatornás hangjelet tud adni, az „5.1CH“ gomb hatástalan, azaz ha meg is nyomják, a készülék továbbra is kétcssatornás hangjelet ad ki és a LED továbbra is világít.

3. ARC ON/OFF

Az ARC ON választásakor a hangkimenet a HDTV-röl jön, ARC-vel kombinálva.

Az ARC OFF választásakor a hangkimenet a forrás készülékről jön.

Figyelmeztetés: Vigyázva dugja be / húzza ki a kábeleket.

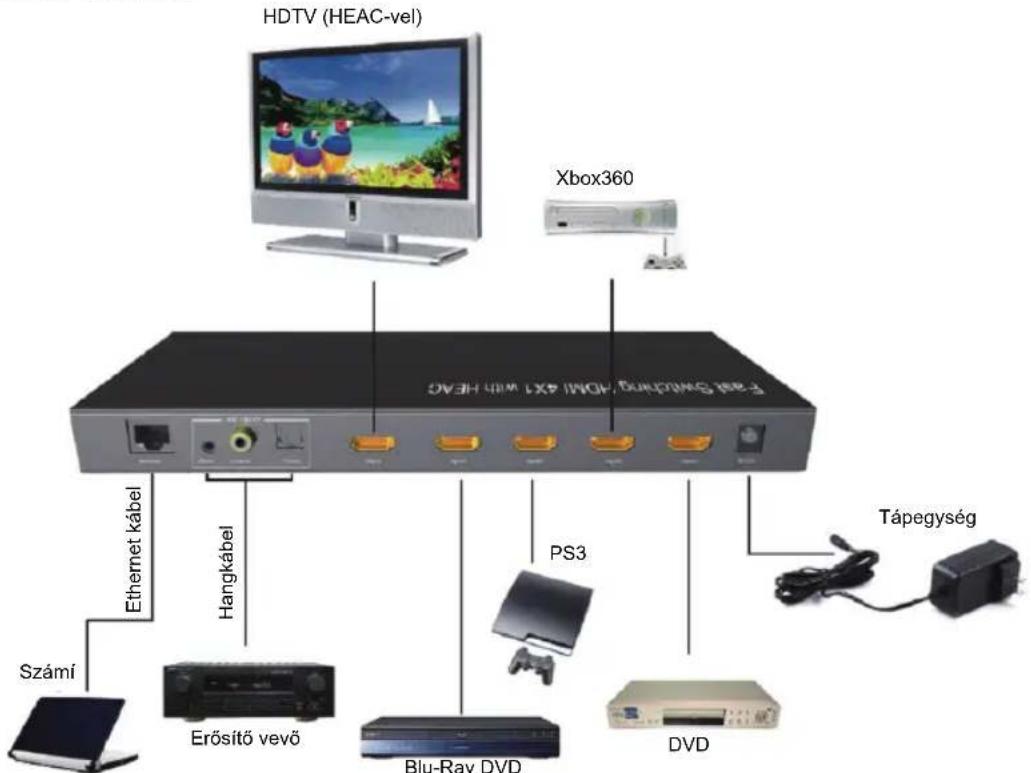

BEKÖTÉSI VÁZLAT

HDTV (HEAC-vel) Xbox360 E-mail SWITCHING HDMI 421 WITH HEAC Ethernet kabel Hangkabel PS3 Tápegység Számí Erősítő vevő Blu-Ray DVD DVD

Biztonsági óvintézkedések:

VIGYÁZAT! ÁRAMÜTÉS VESZÉLYE! NE NYISSA FEL!

Az áramütés veszélyének csökkentése érdekében ezt a terméket KIZÁRÓLAG a márkaszerviz képviselője nyithatja fel. Hiba esetén húzza ki a termék csatlakozóját a konnektorból, és kösse le más berendezésekről. Vigyázzon, hogy ne érje a terméket víz vagy nedvesség.

Karbantartás:

Csak száraz ronggyal tisztítsa. Tisztító- és súrolószerek használatát mellőzze.

Jótállás:

Nem vállalunk jótállást és felelősséget a terméken végzett változtatás vagy módosítás vagy a termék helytelen használata miatt bekövetkező károkért.

Általános tudnivalók:

• A kivitel és a műszaki jellemzők előzetes értesítés nélkül is módosulhatnak.
• Minden logó, terméknév és márkanév a tulajdonosának márkaneve vagy bejegyzett márkaneve, azokat ennek tiszteletben tartásával említjük.
• Jelen útmutató nagy gonddal készült. Ennek ellenére abból jogok nem származnak. A König Electronic nem felelős az útmutató hibáíért, vagy azok következményeiért.
• Örizze meg ezt az útmutatót és a csomagolást.

Figyelem:

Ezt a terméket ezzel a jelölésel láttuk el. Azt jelenti, hogy az elhasznált elektromos és elektronikus termékeket tilos az általános háztartási hulladékhoz keverni. Begyűjtésüket külön begyűjtő létesítmények végzik.
