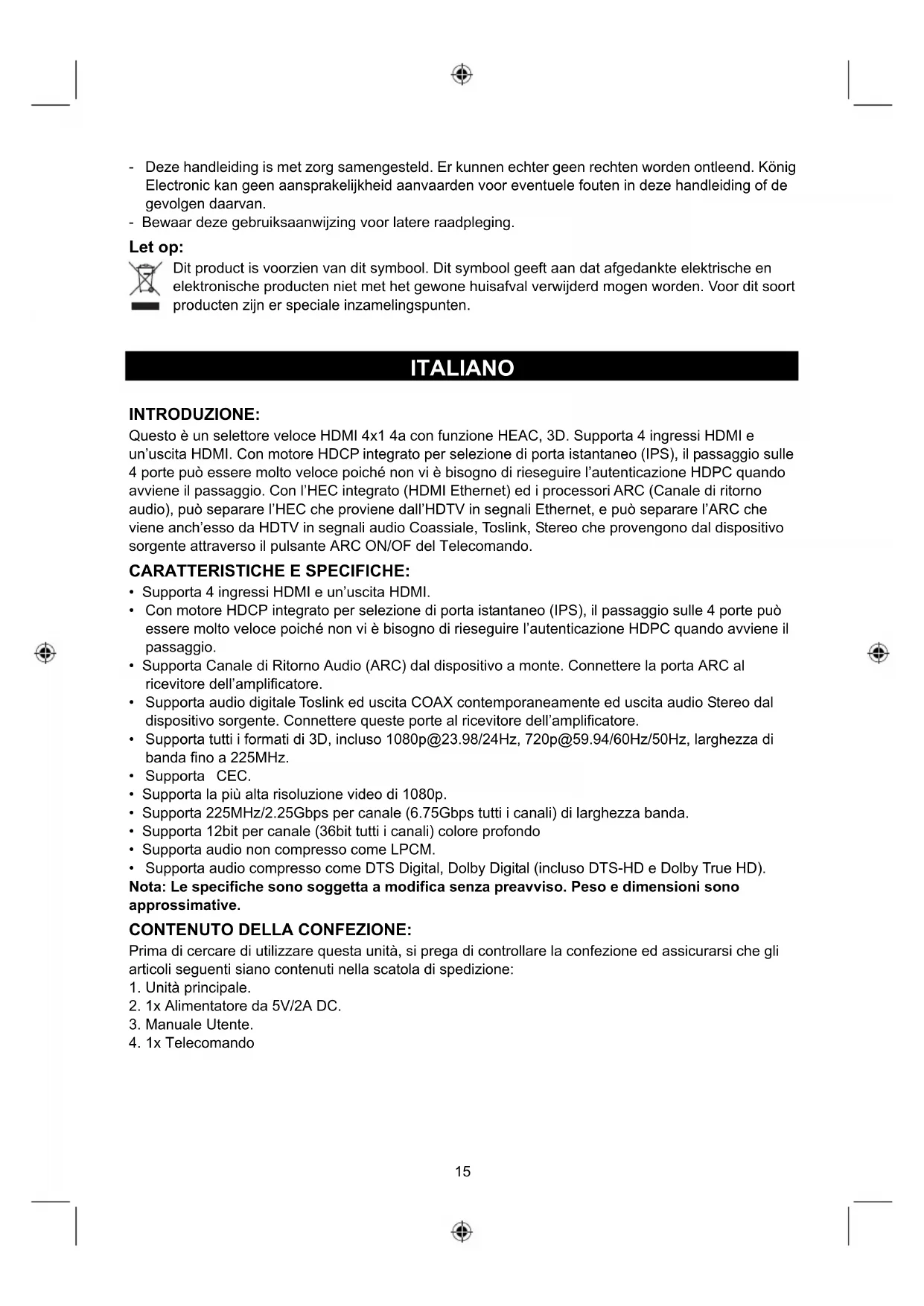

Selettore HDMI a 4-porte

Questo è un selettore veloce HDMI 4x1 4a con funzione HEAC, 3D. Supporta 4 ingressi HDMI e un'uscita HDMI. Con motore HDCP integrato per selezione di porta istantaneo (IPS), il passaggio sulle 4 porte può essere molto veloce poiché non vi è bisogno di rieseguire l'autenticazione HDPC quando avviene il passaggio. Con l'HEC integrato (HDMI Ethernet) ed i processori ARC (Canale di ritorno audio), può separare l'HEC che proviene dall'HDTV in segnali Ethernet, e può separare l'ARC che viene anch'esso da HDTV in segnali audio Coassiale, Toslink, Stereo che provengono dal dispositivo sorgente attraverso il pulsante ARC ON/OF del Telecomando.

CARATTERISTICHE E SPECIFICHE:

• Supporta 4 ingressi HDMI e un'uscita HDMI.
• Con motore HDCP integrato per selezione di porta istantaneo (IPS), il passaggio sulle 4 porte può essere molto veloce poiché non vi è bisogno di rieseguire l'autenticazione HDPC quando avviene il passaggio.
• Supporta Canale di Ritorno Audio (ARC) dal dispositivo a monte. Connettere la porta ARC al ricevitore dell'amplificatore.
• Supporta audio digitale Toslink ed uscita COAX contemporaneamente ed uscita audio Stereo dal dispositivo sorgente. Connettere queste porte al ricevitore dell'amplificatore.
• Supporta tutti i formati di 3D, incluso 1080p@23.98/24Hz, 720p@59.94/60Hz/50Hz, larghezza di banda fino a 225MHz.
• Supporta CEC.
• Supporta la più alta risoluzione video di 1080p.
• Supporta 225MHz/2.25Gbps per canale (6.75Gbps tutti i canali) di larghezza banda.
• Supporta 12bit per canale (36bit tutti i canali) colore profondo
  • Supporta audio non compresso come LPCM.
  • Supporta audio compresso come DTS Digital, Dolby Digital (incluso DTS-HD e Dolby True HD).

Nota: Le specifiche sono soggetta a modifica senza preavviso. Peso e dimensioni sono approssimative.

CONTENUTO DELLA CONFEZIONE:

Prima di cercare di utilizzare questa unità, si prega di controllare la confezione ed assicurarsi che gli articoli seguenti siano contenuti nella scatola di spedizione:

1. Unità principale.
2. 1x Alimentatore da 5V/2A DC.
3. Manuale Utente.
4. 1x Telecomando

DESCRIZIONI DEL PANNELLO:

Anteriore

Fast Switching HDMI 4X1 with HEAC 9 10 11 Power R 2nd 1 2 3 4 5 6 7 8 9 10 11 JCOM-ICV Select AEC 1000Hz MFC Select 12 13 14 15 16 17 18 19

Indietro

Fast Switch HDMI 4X1 with HEA6 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧

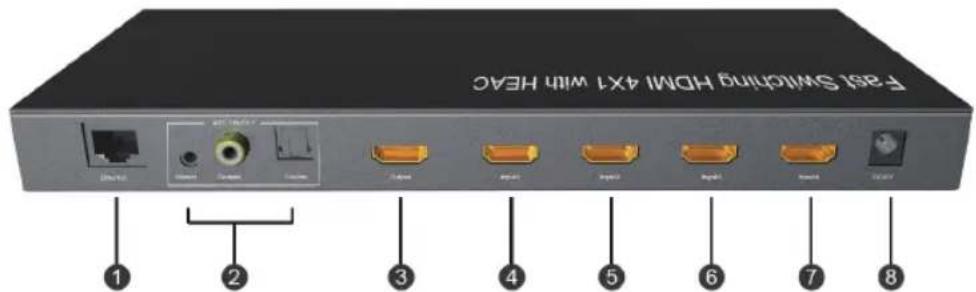

1	Ethernet:	Collegare questa porta al PC. Quando l’HDTV con HEC attiva la funzione HEC, il PC sarà connesso tramite Ethernet.
2	Porta Audio:	Connettere le tre porte al ricevitore dell’amplificatore.Quando viene selezionato ARC ON, l’uscita audio è da HDTV con ARC.Quando viene selezionato ARC OFF, l’uscita audio è dai dispositivi sorgente.
3 Uscita HDMI: Collegare questa porta all’HDTV
4-7 Ingresso HDMI: Connette queste porte ai dispositivi sorgente
8 DC/5V: Collegare questa porta all’alimentazione

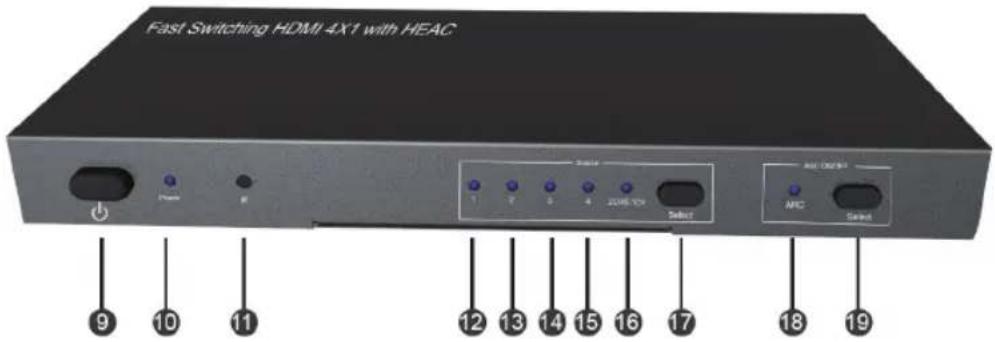

9	Interruttore Accensione:	Accende e spegne l’unità
10	LED Alimentazione:	Quando l’unità è accesa il LED diventa blu; quando è in standby il LED diventa rosso
11 IR:	Riceve il segnale da un Telecomando ad infrarossi
12-15	LED ingresso: Il LED si accende quando viene selezionata una porta di ingresso
16	2CH/5.1CH LED	JLLED si accende quando viene premuto il pulsante 5.1CH;I LLED si spegna quando viene premuto il pulsante 2CH.
17 Se lezione: Premere questo pulsante per selezionare i 4 ingressi in modo sequenziale.
18	ARC:	LED ON/OFFIl LED si accende quando il pulsante ARC ON viene premuto, quindi questo prodotto attiverà la funzione ARC, ed il segnale audio sarà dalla HDTV; il LED si spegne quando viene premuto il pulsante ARC OFF, quindi la funzione ARC viene disattivata, ed il segnale audio viene dai dispositivi sorgente.
19 Se lezione: Premere questo pulsante per selezionare ARC on o off.

1. Collegare l'ingresso HDMI del prodotto ai dispositivi sorgente. (i cavi di ingresso sono opzionali)

2. Collegare l'uscita HDMI del prodotto all'HDTV.

3. Connettere la porta audio al ricevitore dell'amplificatore.

4. Collegare la porta Ethernet al PC.
5. Inserire la parte DC dell'alimentatore a 5V nell'unità e quindi connettere il lato AC alla presa a muro.
6. Accendere.

FUNZIONAMENTO

1. Selezione sorgente

Premere il pulsante “Selezione” anche dal telecomando per selezionare manualmente le sorgenti di ingresso da Ingresso1 fino a Ingresso4.

1. Selezione uscita audio 2CH/5.1CH

Note: Questa funzione è attiva solo quando la sorgente supporta l'uscita 5.1CH (anche CD), ed è attivata tramite i pulsante del telecomando 2.1CH e 5.1CH. Premere il pulsante "2CH", il prodotto emette audio a 2CH e il LED si spegne; premere il pulsante "5.1CH", il prodotto emette audio a 5.1CH ed il LED si accende. Quando alimentato, si seleziona automaticamente sull'uscita a 5.1CH. Se la sorgente può supportare solo uscita audio a 2CH, il pulsante "5.1CH" diventerà non utilizzabile, quindi anche se lo premete, il prodotto rimarrà sull'uscita audio a 2CH ed il LED rimane acceso.

1. ARC ON/OFF

Quando viene selezionato ARC ON, l'uscita audio è da HDTV con ARC.

Quando viene selezionato ARC OFF, l'uscita audio è dai dispositivi sorgente.

Attenzione: Inserire / Estrarre il cavo con cautela

SCHEMA DI CONNESSIONE

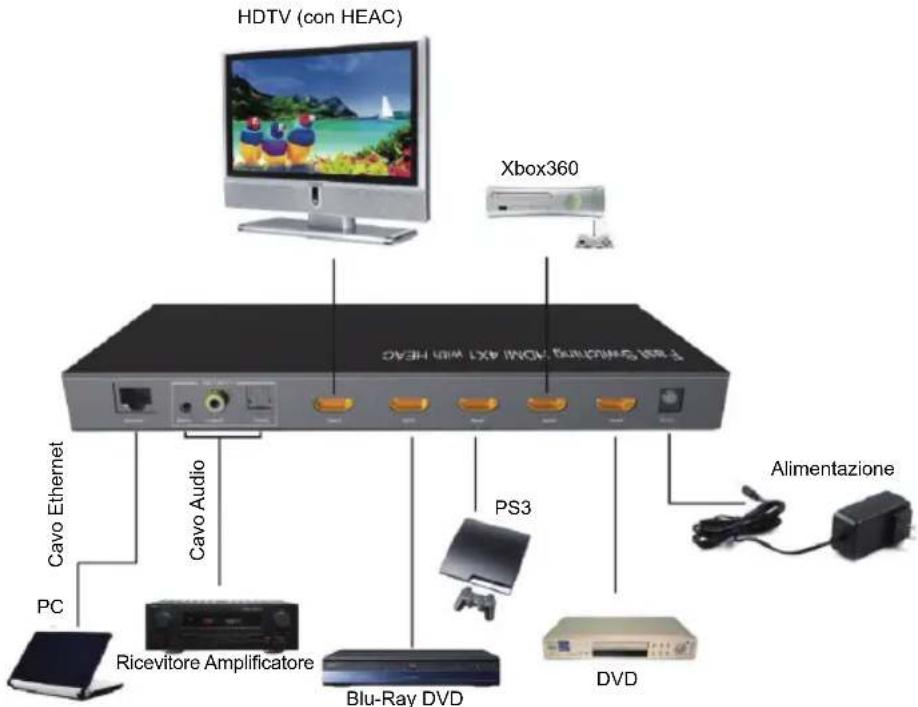

HDTV (con HEAC) Xbox360 PC Cavo Ethernet Cavo Audio Ricevitore Amplificatore Blu-Ray DVD PS3 Alimentazione DVD

Precauzioni di sicurezza:

Per ridurre il rischio di shock elettrico, questo prodotto dovrebbe essere aperto SOLO da un tecnico autorizzato quando è necessario ripararlo. Scollegare il prodotto dall'alimentazione e da altri apparecchi se dovesse esserci un problema. Non esporre il prodotto ad acqua o umidità.

Manutenzione:

Pulire solo con un panno asciutto. Non utilizzare solventi detergenti o abrasivi.

Garanzia:

Non sarà accettata alcuna garanzia o responsabilità in relazione a cambiamenti e modifiche del prodotto o a danni determinati dall'uso non corretto del prodotto stesso.

Generalità:

• Il design e le caratteristiche tecniche sono soggetti a modifica senza necessità di preavviso.
• Tutti i marchi a logo e i nomi di prodotto sono marchi commerciali o registrati dei rispettivi titolari e sono riconosciuti come tali in questo documento.
• Questo manuale è stato redatto con cura. Tuttavia da esse non possono essere avanzati diritti. König Electronic non può accettare responsabilità per errori in questo manuale né per eventuali conseguenze.
• Tenere questo manuale e la confezione per riferimento futuro.

Attenzione:

Il prodotto è contrassegnato con questo simbolo, con il quale si indica che i prodotti elettrici ed elettronici non devono essere gettati insieme ai rifiuti domestici. Per questi prodotti esiste un sistema di raccolta differenziata.
