CMPEHUB15 - Interruttore KONIG - Manuale utente e istruzioni gratuiti

Marca	König Electronic
Modello	CMP-EHUB15
Tipo di prodotto	Switch Ethernet 5 porte
Numero di porte	5 porte RJ-45 10/100 Mbps
Alimentazione elettrica	9 VCC / 600 mA (adattatore di rete incluso, ingresso 110-240 VAC, 50-60 Hz)
Tipi di cavi supportati	UTP/STP categoria 5 a due coppie (dritto o incrociato)
Funzioni principali	Commutazione 10/100 Mbps, auto-negoziazione, supporto MDI/MDI-X
Installazione	Su scrivania o scaffale, con piedini in gomma, spazio di ventilazione sufficiente
Manutenzione e pulizia	Pulire con un panno asciutto, senza solventi né abrasivi
Sicurezza	Non aprire, rischio di scossa elettrica; scollegare in caso di problemi; non esporre ad acqua o umidità
Consumo elettrico	5,4 W massimo (9 V × 0,6 A)
Garanzia	Nessuna garanzia in caso di modifica o uso scorretto
Riparabilità	Riparazione riservata a un tecnico qualificato/autorizzato
Peso	Circa 200 g (stimato)
Dimensioni	Circa 15 × 10 × 3 cm (stimato per uno switch 5 porte)
Norme di conformità	EN55022, EN61000-3-2, EN61000-3-3, EN55024; direttiva UE 89/336/CE
Contenuto della confezione	Switch, adattatore di rete, manuale di istruzioni

Domande frequenti - CMPEHUB15 KONIG

Come installare lo switch CMPEHUB15 su una scrivania?

Fissare i piedini in gomma ai quattro angoli inferiori del dispositivo, quindi posizionarlo su una superficie piana. Lasciare spazio sufficiente intorno per la ventilazione.

Quale tipo di alimentazione utilizzare per questo switch?

Utilizzare l'adattatore di rete fornito (ingresso 110-240 VAC, uscita 9 VCC / 600 mA). Non collegare altri adattatori.

Posso collegare un computer direttamente allo switch?

Sì, collegare un cavo dritto UTP/STP categoria 5 tra la scheda di rete del computer e una delle porte dello switch. La spia corrispondente si accende se la connessione è corretta.

Come collegare un hub a questo switch?

Se l'hub ha una porta uplink (MDI-II), utilizzare un cavo dritto tra tale porta e una porta dello switch. Altrimenti, utilizzare un cavo incrociato tra una porta dell'hub e una porta dello switch.

Posso collegare due switch tra loro?

Sì, utilizzare un cavo dritto se uno degli switch ha una porta uplink, altrimenti un cavo incrociato. Collegare a porte 10/100 Mbps.

Cosa fare se le spie non si accendono dopo il collegamento?

Verificare la scheda di rete, il cavo e i collegamenti. Assicurarsi che lo switch sia alimentato. Se il problema persiste, provare con un altro cavo o dispositivo.

Come pulire lo switch?

Scollegare il dispositivo, quindi pulirlo con un panno asciutto. Non utilizzare solventi, prodotti abrasivi o liquidi.

È possibile aprire lo switch per ripararlo?

No, l'apertura è riservata a un tecnico qualificato. Si rischia una scossa elettrica. In caso di problemi, contattare il servizio post-vendita.

Qual è la garanzia di questo prodotto?

La garanzia non copre modifiche, trasformazioni o danni dovuti a uso scorretto. Consultare il manuale per le condizioni esatte.

Come smaltire questo prodotto a fine vita?

Non gettarlo nei rifiuti domestici. Depositarlo in un punto di raccolta per rifiuti elettronici (simbolo cestino barrato).

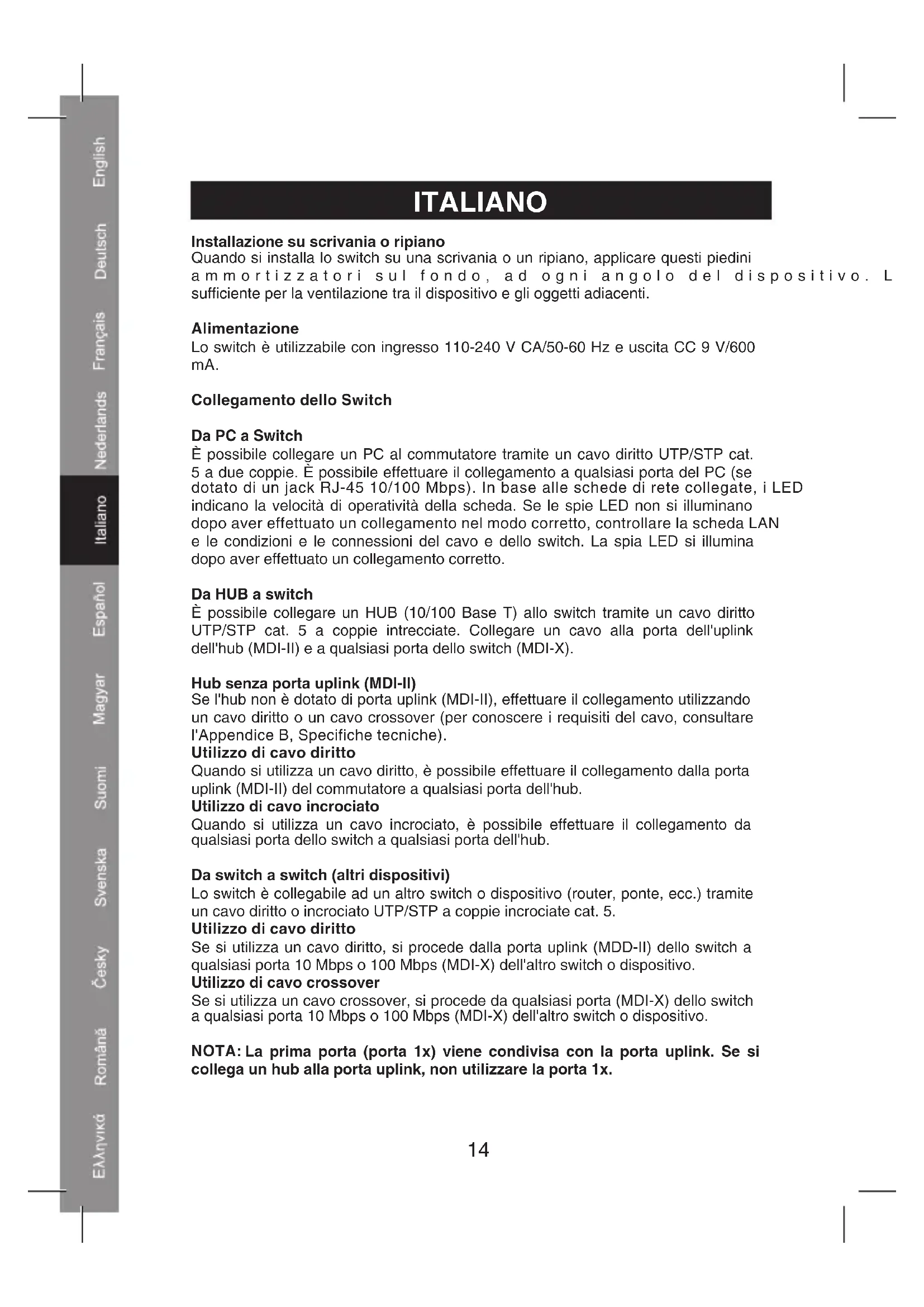

MANUALE UTENTE CMPEHUB15 KONIG

Installazione su scrivania o ripiano

Quando si installa lo switch su una scrivania o un ripiano, applicare questi piedini a mmortizzatori sul fondo, ad ogni angolo del dispositivo. L sufficiente per la ventilazione tra il dispositivo e gli oggetti adiacenti.

Alimentazione

Lo switch è'utilizzabile con ingresso 110-240 V CA/50-60 Hz e uscita CC 9 V/600 mA.

Collegamento dello Switch

Da PC a Switch

E possibile collegare un PC al commutatore tramite un cavo diritto UTP/STP cat. 5 a due coppie. E possibile effettuare il collegamento a qualsiasi porta del PC (se dotato di un jack RJ-45 10/100 Mbps). In base alle schede di rete collegate, i LED indicate la velocità di operatività della scheda. Se le spie LED non si illuminano dopo aver effettuato un collegamento nel modo corretto, controllare la scheda LAN e le condizioni e le connessioni del cavo e dello switch. La spia LED si illumina dopo aver effettuato un collegamento corretto.

Da HUB a switch

É possibile collegare un HUB (10/100 Base T) allo switch tramite un cavo diritto UTP/STP cat. 5 a coppie intrecciate. Collegare un cavo alla porta dell'uplink dell'hub (MDI-II) e a qualsiasi porta dello switch (MDI-X).

Hub Senza porta uplink (MDI-II)

Se I'hub non è dotato di porta uplink (MDI-II), effettuare il collegamento utilizzato un cavo diritto o un cavo crossover (per conoscere i requisiti del cavo, consultare I'Appendice B, Specifiche tecniche).

Utilizzo di cavo diritto

Quando si utilizes un cavo diritto, è possible effettuare il collegamento alla porta uplink (MDI-II) del commutatore a qualsiasi porta dell'hub.

Utilizzato di cavo incrociato

Quando si utilizes un carr o incrociato, è possible effettuare il collegamento da qualiasi porta dello switch a qualiasi porta dell'hub.

Da switch a switch (altri dispositivi)

Lo switch è collegabile ad un altro switch o dispositivo (router, ponte, ecc.) tramite un cavo diritto o incrociato UTP/STP a coppie incrociate cat. 5.

Utilizzo di cavo diritto

Se si utilizes un cavo diritto, si proce de la porta uplink (MDD-II) dello switch a qualsiasi porta 10 Mbps o 100 Mbps (MDI-X) dell'altro switch o dispositivo.

Utilizzo di cavo crossover

Se si utilizes un cavo crossover, si proce de qualsiasi porta (MDI-X) dello switch a qualsiasi porta 10 Mbps o 100 Mbps (MDI-X) dell'altro switch o dispositivo.

NOTA: La prima porta (porta 1x)iene condivisa con la porta uplink. Se si collega un hub alla porta uplink, non utilizzato la porta 1x.

DICIARAZIONE DI CONFORMITA

Questa societa,

Nedis B.V.

De Tweeling 28

Dichiara che il prodotto:

Marca: König Electronic

Modello: CMP-EHUB15

Descrizione: Commutatore Ethernet a 5 porte

è conforme ai seguenti standard

EN55022: 1998+A1: 2000+A2: 2003

EN61000-3-2: 2000

EN61000-3-3: 1995+A1: 2001

EN55024: 1998+A1: 2001+A2: 2003

e rispetta i requisiti della direttiva dell'Unione Europea 89/336/CE.

s-Hertogenbosch, 31-03-09

Sig.ra J. Gilad

Direttore agli acquisti

Precauzioni di sicurezza:

ATTENZIONE RISCHO DI SCOSSE ELETTRICHE NON APRIRE

Per ridurre il rischio di scosse elettriche,\ eso prodotto deve essere aperto\ ESCLUSIVAMENTE da personale tecnico

specializzato, se occorre assistenza. Se si dovessero verificare dei problemi, scollegare il prodotto dall'alimentazione di rete e da agli altre apparecchiatura. Non esporre il prodotto ad acqua o umidità.

Manutenzione:

Pulire solo con un panno asciutto. Non utilizzato solventi detergenti o abrasivi.

Garanzia:

Non sare accettata alcuna garanzia o responsabilità in relazione a cambiamenti e modifiche del prodotto o a danni determinati dall'uso non corretto del prodotto stesso.

Generalità:

Il design e le caratteristiche tecniche sono soggetti a modificifica sanza necessità di preavviso.

Tutti i marchi a logo e i nomi di prodotto sono marchi commerciali o registrati dei rispetti titolari e sono in quello documento riconosciuti come tali.

Conservare il presente manuale da consultare in occasioni future.

Attenzione:

Il prodotto è contrassegnato con questo significolo, con il quale si indica che i prodotti elettrici ed elettronici usati non devono essere gettati insieme ai rifiuti domestici. Per questi prodotti esiste unsystema di raccolta differenziata.
