Marca	König Electronic
Modelo	CMP-EHUB15
Tipo de producto	Conmutador Ethernet de 5 puertos
Número de puertos	5 puertos RJ-45 10/100 Mbps
Alimentación eléctrica	9 VCC / 600 mA (adaptador de corriente incluido, entrada 110-240 VAC, 50-60 Hz)
Tipos de cable admitidos	UTP/STP categoría 5 de dos pares (recto o cruzado)
Funciones principales	Conmutación 10/100 Mbps, auto-negociación, soporte MDI/MDI-X
Instalación	Sobre escritorio o estante, con patas de goma, espacio de ventilación suficiente
Mantenimiento y limpieza	Limpiar con un paño seco, sin disolventes ni abrasivos
Seguridad	No abrir, riesgo de descarga eléctrica; desconectar en caso de problema; no exponer al agua o la humedad
Consumo eléctrico	5,4 W máximo (9 V × 0,6 A)
Garantía	Sin garantía en caso de modificación o uso incorrecto
Reparabilidad	Reparación reservada a un técnico calificado/acreditado
Peso	Aproximadamente 200 g (estimación)
Dimensiones	Aproximadamente 15 × 10 × 3 cm (estimación para un conmutador de 5 puertos)
Normas de conformidad	EN55022, EN61000-3-2, EN61000-3-3, EN55024; directiva UE 89/336/CE
Contenido del embalaje	Conmutador, adaptador de corriente, manual de usuario

Preguntas frecuentes - CMPEHUB15 KONIG

¿Cómo instalar el conmutador CMPEHUB15 en un escritorio?

Fije las patas de goma en las cuatro esquinas debajo del dispositivo, luego colóquelo sobre una superficie plana. Deje suficiente espacio alrededor para la ventilación.

¿Qué tipo de alimentación usar para este conmutador?

Utilice el adaptador de corriente incluido (entrada 110-240 VAC, salida 9 VCC / 600 mA). No conecte otro adaptador.

¿Puedo conectar una computadora directamente al conmutador?

Sí, conecte un cable recto UTP/STP categoría 5 entre la tarjeta de red de la computadora y uno de los puertos del conmutador. El indicador correspondiente se enciende si la conexión es correcta.

¿Cómo conectar un hub a este conmutador?

Si el hub tiene un enlace ascendente (MDI-II), use un cable recto entre ese enlace y un puerto del conmutador. De lo contrario, use un cable cruzado entre un puerto del hub y un puerto del conmutador.

¿Puedo conectar dos conmutadores entre sí?

Sí, use un cable recto si uno de los conmutadores tiene un enlace ascendente, de lo contrario un cable cruzado. Conecte en puertos 10/100 Mbps.

¿Qué hacer si los indicadores no se encienden después de la conexión?

Verifique la tarjeta de red, el cable y las conexiones. Asegúrese de que el conmutador esté encendido. Si el problema persiste, pruebe con otro cable o dispositivo.

¿Cómo limpiar el conmutador?

Desconecte el dispositivo, luego límpielo con un paño seco. No use disolventes, productos abrasivos ni líquidos.

¿Es posible abrir el conmutador para repararlo?

No, la apertura está reservada a un técnico calificado. Puede recibir una descarga eléctrica. En caso de problema, contacte al servicio postventa.

¿Cuál es la garantía de este producto?

La garantía no cubre modificaciones, transformaciones o daños debidos a un uso incorrecto. Consulte el manual para las condiciones exactas.

¿Cómo desechar este producto al final de su vida útil?

No lo deseche con la basura doméstica. Deposite en un punto de recogida para residuos electrónicos (símbolo de contenedor tachado).

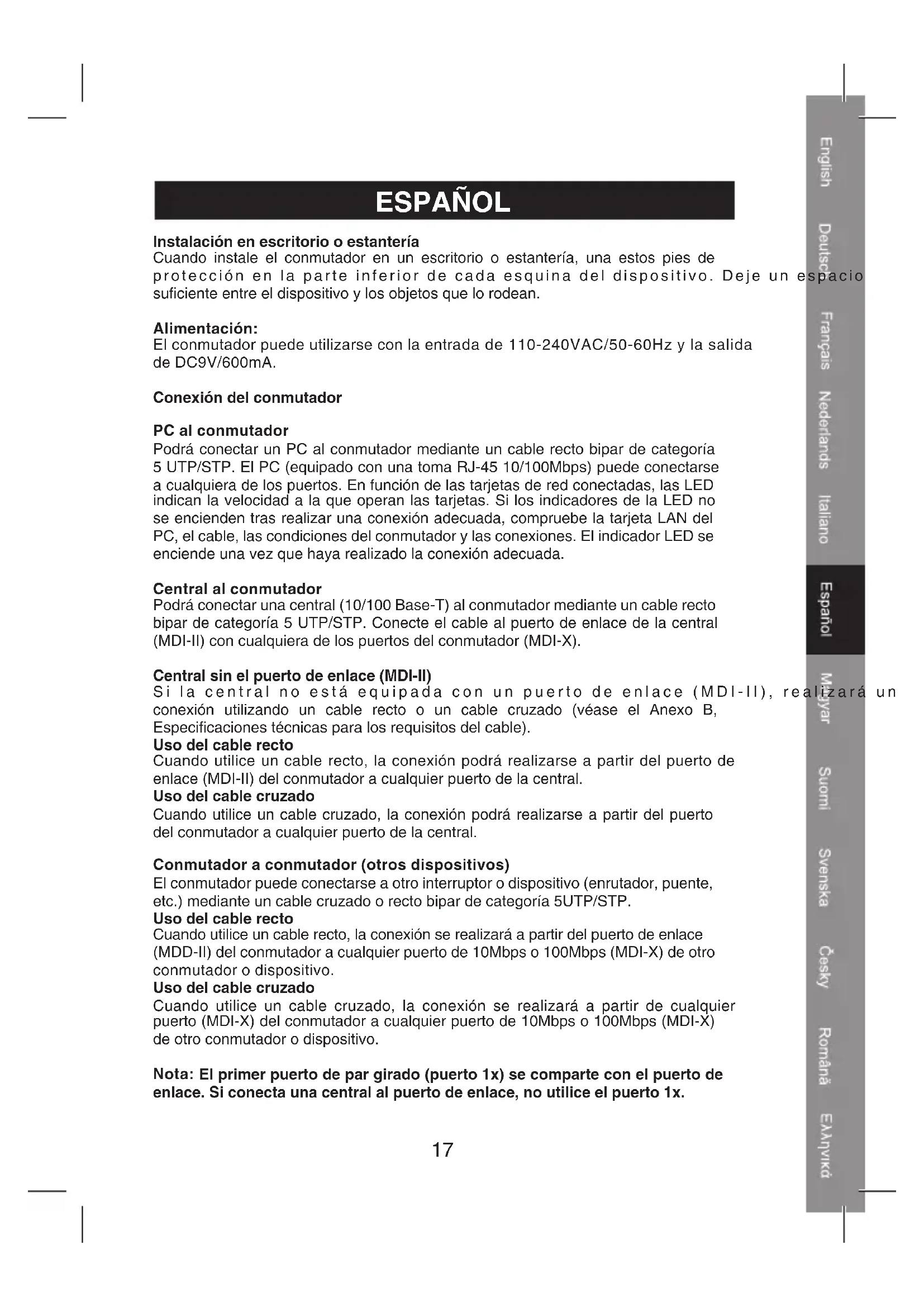

MANUAL DE USUARIO CMPEHUB15 KONIG

Instalación en escritorio o estantería

Cuando instale el conmutador en un escritorio o estantería, una这些东西 de protección en la parte inferior de cada eqquina del dispositivo. Deje un espacio sufiente entre el dispositivo y los objetivos que lo rodean.

Alimentación:

El commutador pueda utiliser con la entrada de 110-240VAC/50-60Hz y la calidad de DC9V/600mA.

Conexión del conmutador

PC al conmutador

Podrá conectar un PC al commutador mediante un cable recto bipar de CATEGORY 5 UTP/STP. El PC (equipado con una toma RJ-45 10/100Mbps) pueda connectarse a cadaquera de los puertos. En función de las tarjetas de red conectadas, las LED indicate la velocidad a la que operan las tarjetas. Si losindicadores de la LED no se encienden tras realizar una connexion adecuada, compruebe la tarjeta LAN del PC, el cable, las conditiones del commutador y las conexiones. El indicator LED se enciende una vez que haya realizado la connexion adecuada.

Central al conmutador

Podrá conectar una central (10/100 Base-T) al conmutador mediante un cable recto bipar de categoria 5 UTP/STP. Conecte el cable al puerto de enlace de la central (MDI-II) con在哪quiera de los puertos del conmutador (MDI-X).

Central sin el puerto de enlace (MDI-II)

Si la central no está equipada con un puerto de enlace (MDI-II), realizará un connexion utilizando un cable recto o un cable cruzado (vease el Anexo B, Especillasstonicas para los requisitos del cable).

Uso del cable recto

Cuando utilise un cable recto, la connexion pourrait realizarse a partir del puerto de enlace (MDI-II) del conmutador arialquier puerto de la central.

Uso del cable cruzado

Cuando utilise un cable cruzado, la connexion pourrait realizarse a partir del puerto del conmutador arialquier puerto de la central.

Conmutador a conmutador (otros dispositivos)

El conmutador pueda connectarse a otro interruptor o dispositivo (enrutador, puente, etc.) mediante un cable cruzado o recto bipar de CATEGORY 5UTP/STP.

Uso del cable recto

Cuando utilise un cable recto, la connexion se realizara a partir del puerto de enlace (MDD-II) del conmutador arialquier puerto de 10Mbps o 100Mbps (MDI-X) de other conmutador o dispositivo.

Uso del cable cruzado

Cuando utilise un cable cruzado, la connexion se realizará a partir de cualquier puerto (MDI-X) del conmutador a cualquier puerto de 10Mbps o 100Mbps (MDI-X) de(othero conmutador ordispositivo.

Note: El primer puerto de par girado (puerto 1x) se compare con el puerto de enlace. Si connecta una central al puerto de enlace, no utilise el puerto 1x.

Declaración de conformidad

Declar que el producto:

Marca: König Electronic

Modelo: CMP-EHUB15

Descripción: Conmutador ethernet de 5 puertos

se encontrar conforme a las siguientes normas:

EN55022: 1998+A1: 2000+A2: 2003

EN61000-3-2: 2000

EN61000-3-3: 1995+A1: 2001

EN55024:1998+A1:2001+A2:2003

Y cumple con todos los requisitos de las directivas de la Unión Europea 89/336/EC

s-Hertogenbosch, 31-03-09

D. J. Gilad

Director de compras

Medidas de seguridad:

Para reducir los riesgos de electrocución, este producto deben ser abierto EXCLUSIVAMENTE por un"Howico

habilitado cuando necesite ser reparado. Desconecte el producto de la red y de cualquier(other equipo si se registraalgún problema. No exponga el producto al agua ni a la humedad.

Mantenimiento:

Limpiar exclusivamente con un paño seco. No utilise disolventes ni produits de limpieza agresivos.

Garantía:

No se ayejará ninguna garantía o responsabilidad derivada de cadaquier cambio o modificaciones realizadas al producto o daños provocados por un uso Incorrecto del presente producto.

General:

Las ilustraciones y las specifications podran sufrir cambio sin previo avis.

Todas las marcas de los logotipos y los nombres de productos constituyen patentes o marcas registradas de sus tituales correspondientes, reconocidos como tal.

Conserve este manual para acudir a el posteriormente.

Cuidado:

Este produit está Sealizzato con este significato. Este significa que los produits electricos y electronicos gastados no deben mezclarse con los desechos domesticos generales. Existen distinctos sistemas de recogida individuales para este tipo de produits.
