CMPEHUB15 - Spínač KONIG - Bezplatný návod k obsluze

Značka	König Electronic
Model	CMP-EHUB15
Typ produktu	5portový Ethernet switch
Počet portů	5 portů RJ-45 10/100 Mb/s
Napájení	9 V DC / 600 mA (součástí je síťový adaptér, vstup 110-240 V AC, 50-60 Hz)
Podporované typy kabelů	UTP/STP kategorie 5 se dvěma páry (přímý nebo křížený)
Hlavní funkce	Přepínání 10/100 Mb/s, auto-negociace, podpora MDI/MDI-X
Instalace	Na stůl nebo polici, s gumovými nožičkami, dostatečný prostor pro ventilaci
Údržba a čištění	Čistěte suchým hadříkem, bez rozpouštědel a abraziv
Bezpečnost	Neotvírejte, hrozí nebezpečí úrazu elektrickým proudem; v případě problému odpojte; nevystavujte vodě nebo vlhkosti
Spotřeba elektrické energie	5,4 W max (9 V × 0,6 A)
Záruka	Žádná záruka v případě úprav nebo nesprávného použití
Opravitelnost	Oprava vyhrazena kvalifikovanému/autorizovanému technikovi
Hmotnost	Přibližně 200 g (odhad)
Rozměry	Přibližně 15 × 10 × 3 cm (odhad pro 5portový switch)
Normy shody	EN55022, EN61000-3-2, EN61000-3-3, EN55024; směrnice EU 89/336/EHS
Obsah balení	Přepínač, síťový adaptér, návod k použití

Často kladené otázky - CMPEHUB15 KONIG

Jak nainstalovat přepínač CMPECHUB15 na stůl?

Připevněte gumové nožičky ke čtyřem rohům pod zařízením a poté jej umístěte na rovný povrch. Nechte kolem dostatek prostoru pro ventilaci.

Jaký typ napájení použít pro tento přepínač?

Použijte přiložený síťový adaptér (vstup 110-240 V AC, výstup 9 V DC / 600 mA). Nepřipojujte jiný adaptér.

Mohu připojit počítač přímo k přepínači?

Ano, připojte přímý kabel UTP/STP kategorie 5 mezi síťovou kartou počítače a jedním z portů přepínače. Příslušná kontrolka se rozsvítí, pokud je připojení správné.

Jak připojit hub k tomuto přepínači?

Pokud má hub vzestupné spojení (MDI-II), použijte přímý kabel mezi tímto spojením a portem přepínače. Jinak použijte křížený kabel mezi portem hubu a portem přepínače.

Mohu propojit dva přepínače mezi sebou?

Ano, použijte přímý kabel, pokud má jeden z přepínačů vzestupné spojení, jinak křížený kabel. Připojte k portům 10/100 Mb/s.

Co dělat, když se kontrolky po připojení nerozsvítí?

Zkontrolujte síťovou kartu, kabel a připojení. Ujistěte se, že je přepínač pod napětím. Pokud problém přetrvává, vyzkoušejte jiný kabel nebo zařízení.

Jak čistit přepínač?

Odpojte zařízení, poté jej očistěte suchým hadříkem. Nepoužívejte rozpouštědla, abrazivní prostředky ani tekutiny.

Je možné otevřít přepínač za účelem opravy?

Ne, otevření je vyhrazeno kvalifikovanému technikovi. Hrozí nebezpečí úrazu elektrickým proudem. V případě problému kontaktujte poprodejní servis.

Jaká je záruka na tento produkt?

Záruka se nevztahuje na úpravy, změny nebo poškození způsobené nesprávným použitím. Přesné podmínky naleznete v návodu.

Jak zlikvidovat tento produkt na konci životnosti?

Neodhazujte jej do směsného odpadu. Odevzdejte ho do sběrného místa pro elektronický odpad (symbol přeškrtnuté popelnice).

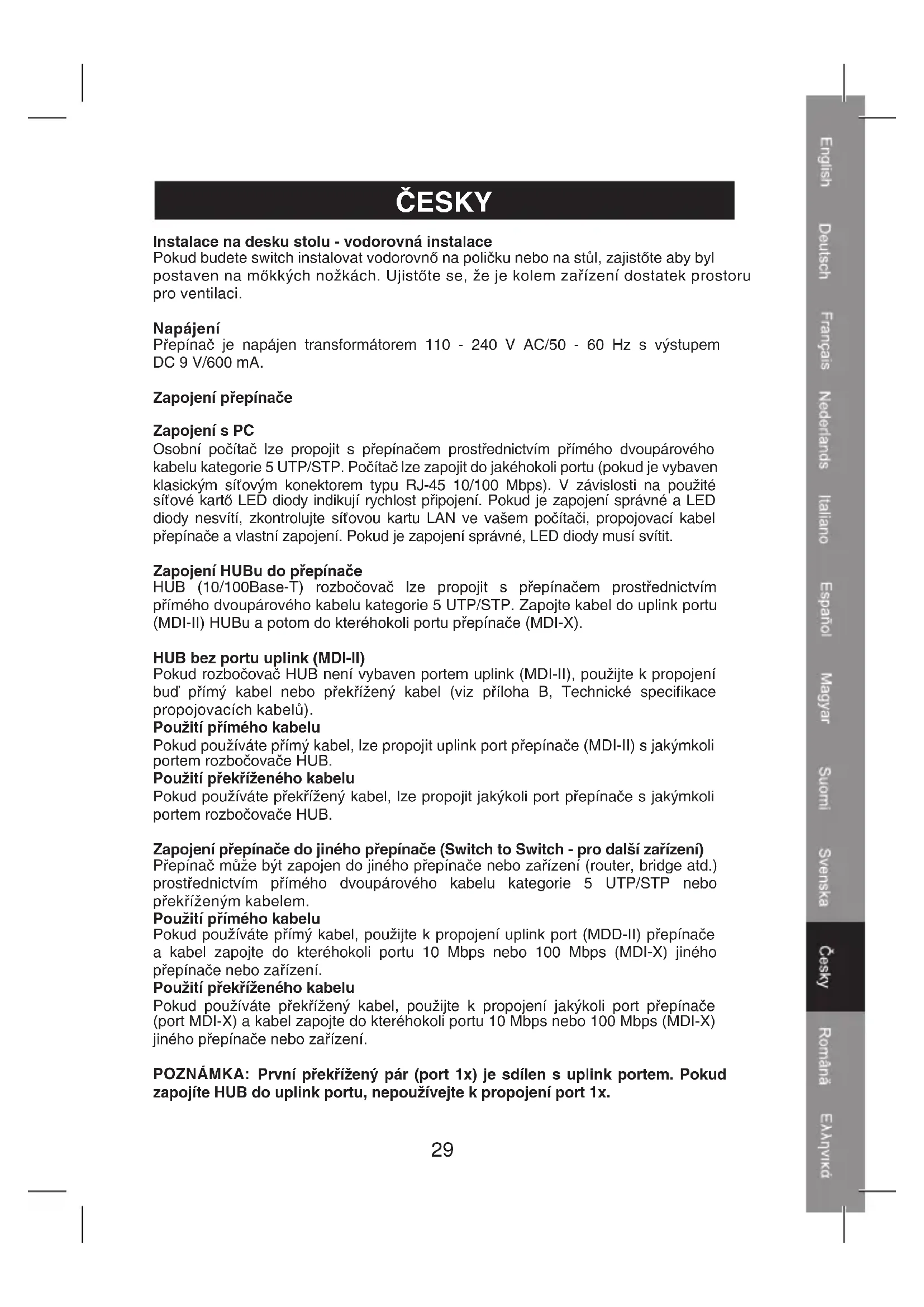

NÁVOD K OBSLUZE CMPEHUB15 KONIG

Pokud budete switch instalovat vodorovn° na poličku nebo na stūl, zajistõte aby byl postaven na mókkych nožkach. Ujistõte se, ze je kolem zařizení dostatek prostoru pro ventilaci.

Napajeni

Prepinač je napajen transformátorem 110 - 240 V AC/50 - 60 Hz s vystupem DC 9 V/600 mA.

Zapojeni prepinace

Zapojení's PC

Osobni počitač lze propojit s prépíacem prostřednictvím prímeho dvouparovoho kabelu kategorie 5 UTP/STP. Počitač lze zapojit do jakéhokoli portu (pokud je vybaven klasickým sítovém konektorem typu RJ-45 10/100 Mbps). V závislosti na použité sítove kartǒ LED diody indikuji rychlost pripojení. Pokud je zapojeni správné a LED diody nesvití, zkontrolujte sítovou kartu LAN ve vašem počitač, propojovaci kabel prěpíacě a vlastné zapojeni. Pokud je zapojeni správné, LED diody musí svítit.

Zapojeni HUBu do prepinače

HUB (10/100Base-T) Rozbočovac lze propojit s prépínačem prostřednictvím prímeho dvouparovo hó kabelu kategorie 5 UTP/STP. Zapojte kabel do uplink portu (MDI-II) HUBu a potom do kteréhokoli portu prépínače (MDI-X).

HUB bez portu uplink (MDI-II)

Pokud Rozbočováč HUB není vybaven portem uplink (MDI-II), použijte k propojeni bud prímy kabel nebo prekřižený kabel (viz príloha B, Technické specifikace propojovacích kabelú).

Pokud používáte prímy kabel, lze propojit uplink port prepínače (MDI-II) s jakýmkoli portem Rozbočováče HUB.

Použití prekřiženého kabelu

Pokud používate prekřízený kabel, lze propojit jakýkoli port prepínače s jakýmkoli portem Rozbočovace HUB.

Zapojeni prepinace do jiného prepinace (Switch to Switch - pro dalşi zařizeni)

Přepínač muže byt zapojen do jiného prépinačne nebo zařizení (router, bridge atd.) prostřednictvím primeho dvoupárového kabelu kategorie 5 UTP/STP nebo prěkřiženým kabelem.

Pokud používáte prímy kabel, použijte k propojeni uplink port (MDD-II) prepinače a kabel zapojte do kteréhokoli portu 10 Mbps nebo 100 Mbps (MDI-X) jiného prepinače nebo zařizení.

Použití prekřiženého kabelu

Pokud používáte prěkřízený kabel, použijte k propojení jakýkoli port prěpínace (port MDI-X) a kabel zapojte do kteréhokoli portu 10 Mbps nebo 100 Mbps (MDI-X) jiného prěpínace nebo zařizení.

POZNÁMKA: První prekřiženy pár (port 1x) je sdilen s uplink portem. Pokud zapojite HUB do uplink portu, nepoužívejte k propojení port 1x.

PROHLÁŠENÍ O SHODE

Společnost

Nedis B.V.

De Tweeling 28

splnju následující normy:

EN55022:1998+A1:2000+A2:2003

EN61000-3-2: 2000

EN61000-3-3: 1995+A1: 2001

EN55024:1998+A1:2001+A2:2003

a vyhovuje požadavkūm smörnic Evropské unie 89/336/EEC.

's-Hertogenbosch 31.3.2009

Mrs. J. Gilad

Obchodni Čeditelka

Bezpečnostní opatřeni:

UPOZORNENI

NEBZPEGURAZU

ELEKTRICKYM PROUDEM

NEOTVIBEITE

Abyste z

elektrickym

zařizení

zabranili

prodem,

nebezpeci urazu

svorte

úrazu

kvalifikovanému

servisnímu technikovi/středisku. Pred provadóním opravy vždy odpojte zařizení od privodu elektrické energia a od dalsích spotřebičú, které mohou byt s vaším zařizením propojeny. Nevystavujte zařizení nadmörné vlhkosti nebo vodó.

Udrzba:

K Čistóní používejte pouze suchý hadřík. Nepoužívejte Rozpoustódla ani abrazivné materialy.

Záruka:

Jakékoli zmony, modifikace nebo poskození zařizení v dusledku nesprávného zacházení se zařizením ruši platnost zaručné smlouvy.

Obecné upozorněni:

Design, provedení a parametry vyrobku se mohou monit bez prédchozího upozornóni uživatele vyrobcem.

Vsechna loga a názvy vyrobku jsou obchodni značky nebo registrované obchodni značky príslušnych vlastniku a jsou chránony príslušnymi zákony.

Návod k použitú uschovejte pro pripadnou pozdójsi potrebu.

Upozorněni:

Tento vyrobek je označen následujícím symbolem. To znaměna, ze s vyrobkem je nutné zacházet jako s nebezpečnám elektrickým a elektronickým opadem a nelze jej po skončeni zhivotnosti vhazovat do božného domácího oppadu. Vyrobek je nutné odevzdat sbörnám surovinám nebo recyklacínu mu

stredisku, které se zabývá zpracováním nebezpečnych odpadú.
