CMPEHUB15 - Kytkin KONIG - Ilmainen käyttöohje ja opas

Merkki	König Electronic
Malli	CMP-EHUB15
Tuotetyyppi	5-porttinen Ethernet-kytkin
Porttien lukumäärä	5 RJ-45 10/100 Mbps -porttia
Virtalähde	9 VDC / 600 mA (verkkolaite mukana, tulojännite 110-240 VAC, 50-60 Hz)
Tuetut kaapelityypit	UTP/STP Cat5 kaksiparinen (suora tai ristiin kytketty)
Päätoiminnot	10/100 Mbps kytkentä, autoneuvottelu, MDI/MDI-X tuki
Asennus	Pöydälle tai hyllylle, kumijalat, riittävä ilmanvaihto
Huolto ja puhdistus	Puhdista kuivalla liinalla, ilman liuottimia tai hankaavia aineita
Turvallisuus	Älä avaa, sähköiskuvaara; irrota verkkovirta ongelmatilanteissa; älä altista vedelle tai kosteudelle
Virrankulutus	Enintään 5,4 W (9 V × 0,6 A)
Takuu	Ei takuuta, jos laitetta on muutettu tai käytetty väärin
Korjattavuus	Korjaus vain pätevän/hyväksytyn teknikon toimesta
Paino	Noin 200 g (arvio)
Mitat	Noin 15 × 10 × 3 cm (arvio 5-porttiselle kytkimelle)
Vaatimustenmukaisuusstandardit	EN55022, EN61000-3-2, EN61000-3-3, EN55024; EU-direktiivi 89/336/ETY
Pakkauksen sisältö	Kytkin, verkkolaite, käyttöohje

Usein kysytyt kysymykset - CMPEHUB15 KONIG

Kuinka asennan CMP-EHUB15-kytkimen pöydälle?

Kiinnitä kumijalat laitteen alla oleviin neljään kulmaan ja aseta se tasaiselle alustalle. Jätä riittävästi tilaa ympärille ilmanvaihtoa varten.

Millaista virtalähdettä tämä kytkin käyttää?

Käytä mukana toimitettua verkkolaitetta (tulojännite 110-240 VAC, lähtö 9 VDC / 600 mA). Älä liitä muuta verkkolaitetta.

Voinko kytkeä tietokoneen suoraan kytkimeen?

Kyllä, liitä suora UTP/STP Cat5 -kaapeli tietokoneen verkkokortin ja kytkimen portin väliin. Vastaava merkkivalo syttyy, jos yhteys on kunnossa.

Kuinka liitän keskuksen (hub) tähän kytkimeen?

Jos keskuksessa on ylöslinkki (MDI-II), käytä suoraa kaapelia ylöslinkin ja kytkimen portin välillä. Muussa tapauksessa käytä ristiinkytkettyä kaapelia keskuksen portin ja kytkimen portin välillä.

Voinko kytkeä kaksi kytkintä toisiinsa?

Kyllä, käytä suoraa kaapelia, jos toisessa kytkimessä on ylöslinkki, muuten ristiinkytkettyä kaapelia. Liitä 10/100 Mbps -portteihin.

Mitä teen, jos merkkivalot eivät syty kytkennän jälkeen?

Tarkista verkkokortti, kaapeli ja liitännät. Varmista, että kytkin on päällä. Jos ongelma jatkuu, kokeile toisella kaapelilla tai laitteella.

Kuinka puhdistan kytkimen?

Irrota laite virtalähteestä ja puhdista se kuivalla liinalla. Älä käytä liuottimia, hankaavia aineita tai nesteitä.

Voiko kytkimen avata korjausta varten?

Ei, avaaminen on sallittu vain pätevälle teknikolle. Sähköiskuvaara. Ota ongelmatilanteissa yhteyttä huoltopalveluun.

Mikä on tämän tuotteen takuu?

Takuu ei kata muutoksia, muunnoksia eikä väärinkäytöstä aiheutuvia vaurioita. Lue käyttöohjeesta tarkat ehdot.

Kuinka hävitän tuotteen käyttöiän päätyttyä?

Älä hävitä sitä kotitalousjätteen mukana. Vie se elektroniikkajätteen keräyspisteeseen (yliviivattu roskakori -symboli).

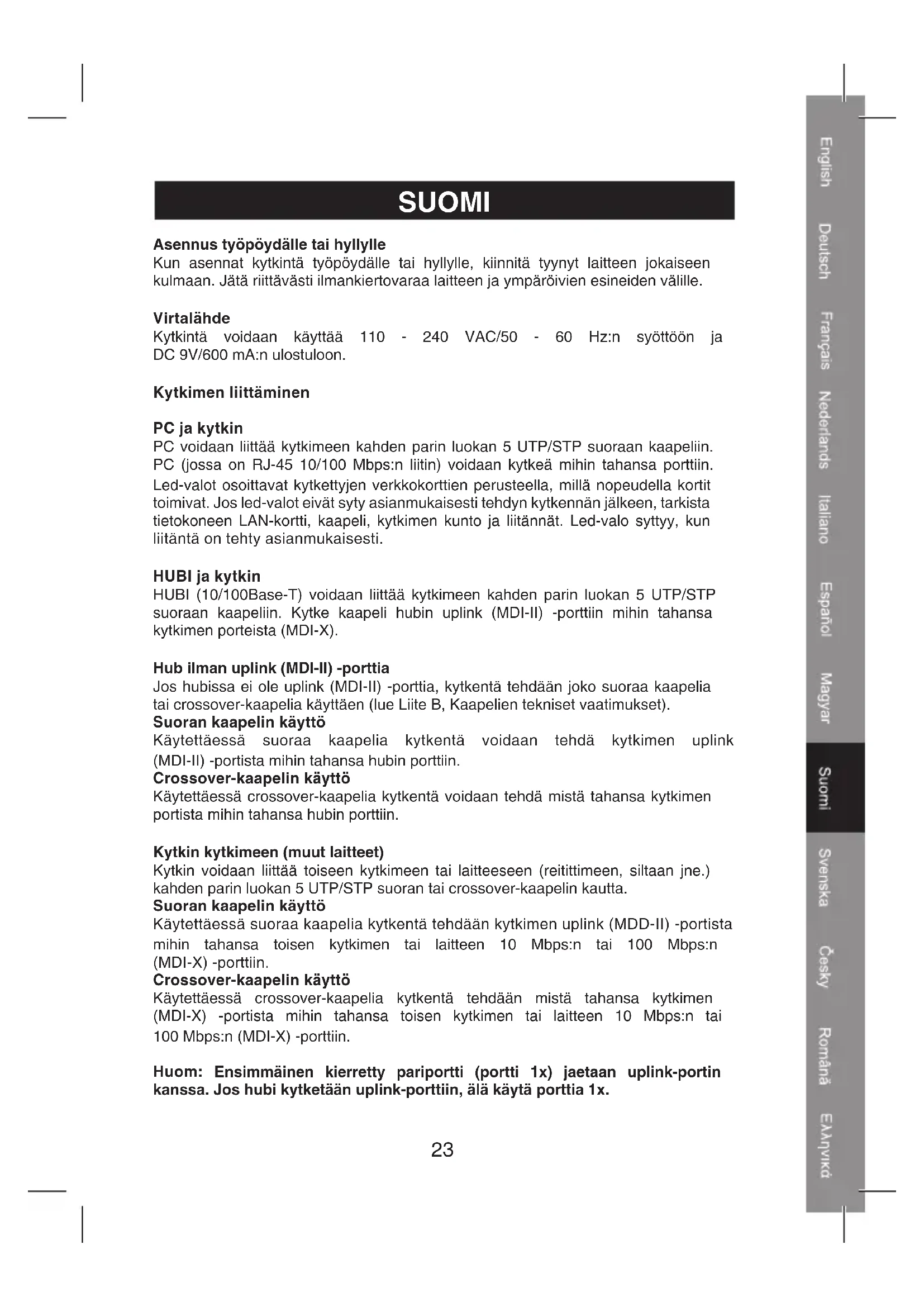

KÄYTTÖOHJE CMPEHUB15 KONIG

Asennus työpydälle tai hyllyle

Kun asennat kytkintä työpöydalle tai hylllle, kiinnitä tyynyt laitteen jokaiseen kulmaan. Jätä riittävästi lmankiertovaraa laitteen ja ympäröivien esineiden valille.

Virtalähde

Kytkintä voidaan käytäa 110 - 240 VAC/50 - 60 Hz:n syötöön ja DC 9V/600 mA:n ulostuloon.

Kytkimen liittäminen

PC ja kytykin

PC voidaan liittaa kytkimeen kahden parin luokan 5 UTP/STP suoraan kaapeliin. PC (jossa on RJ-45 10/100 Mbps:n liitin) voidaan kytkea mihin tahansa porttiin. Led-valot osoittavat kytkettyjen verkkokorttien perusteella, milla nopeudella kortit toimivat. Jos led-valot eivat syty asianmukaisesti tehdyn kytkennan jalkeen, tarkista tetokoneen LAN-kortti, kaapeli, kytkimen kunto ja liitannat. Led-valo syttyy, kun liiantanta on tehty asianmukaisesti.

HUBI ja kytkin

HUBI (10/100Base-T) voidaan liittaa kytkimeen kahden parin luokan 5 UTP/STP suoraan kaapeliin. Kytke kaepeli hubin uplink (MDI-II) -porttiin mihin tahansa kytkimen porteista (MDI-X).

Hub ilman uplink (MDI-II)-porttia

Jos hubissa ei ole uplink (MDI-II) -porttia, kytkenta tehdäan joko suoraa kaapelia tai crossover-kaapelia kayttäen (Iue Liite B, Kaapelen tekniset vaatimukset).

Suoran kaapelin kaytto

Käytettäessä suoraa kaapelia kytkentä voidaan tehdä kytkimen uplink (MDI-II) -portista mihin tahansa hubin porttiin.

Crossover-kaapelin kayttö

Käytettaessä crossover-kaapelia kytkenta voidaan tehdä mista dahansa kytkimen portista mihin tahansa hubin porttiin.

Kytkin kytkimeen (muut laitteet)

Kytkin voidaan liittaa toiseen kytkimeen tai laitteeseen (reititttimeen, siltaan jne.) kahden parin luokan 5 UTP/STP suoran tai crossover-kaapelin kautta.

Suoran kaapelin kaytto

Käytettäessä suoraa kaapelia kytkentä tehdään kytkimen uplink (MDD-II) -portistamihin tahansa toisen kytkimen tai laitteen 10 Mbps:n tai 100 Mbps:n (MDI-X)-porttiin.

Crossover-kaapelin kayttö

Käytettaessä crossover-kaapelia kytkenta tehdään mista tahansa kytkimen (MDI-X) -portista mihin takansatoisen kytkimen tai laitteen 10 Mbps:n tai 100 Mbps:n (MDI-X) -porttiin.

Huom: Ensimmäinen kierretty pariportti (portti 1x) jaetaan uplink-portin kanssa. Jos hubi kytketaan uplink-porttiin, alä käytä porttia 1x.

Yhdenmukaisuusvakuutus

Me,

Nedis B.V.

De Tweeling 28

Merkki: König Electronic

Malli: CMP-EHUB15

Kuvaus: 5 PORTIN ETHERNET-KYTKIN

Täytäa seuraavat standardit:

EN55022: 1998+A1: 2000+A2: 2003

EN61000-3-2: 2000

EN61000-3-3: 1995+A1: 2001

EN55024:1998+A1:2001+A2:2003

ja tayttä EU-direktiivin 89/336/EY vaatumukset.

s-Hertogenbosch, 31. maaliskuuta -09

Mrs. J. Gilad

Ostojohtaja

Turvallisuuteen liittyvat varoitukset:

HUOMIO

SAHKOISKUVAARA

ALAVAA

Sahköiskuvaaran välttämiseksi tämän laitteen saa avata huollon yhteydessä VAIN valtuutettu teknikko. Kytke laite pois

verkkovirrasta ja muista laitteista, jos ongelmia esiintyy. Alä altista tuotetta vedelle tai kosteudelle.

Huolto:

Puhdista ainoastaan kuivalla kankaalla. Alä käytä liuottimia tai hiomaaineita.

Takuu:

Takuu ja vastuvelvollisuus mitäöityy, jos tuote vauroituu siihen tehtyen muutoksien tai sen värinkäytön takia.

Yleistä:

Muutoksia malliin ja teknisiiin ominaisuuksiin voidaan tehdä ilmoituksetta.

Kaikki logot, merkit ja tuotenimet ovat niiden vastaavien omistajient tuotemerkkejä tairekisteröityjä tuotemerkkejä ja niitta on käsitetäväsellaisina.

Säilytä nämä ohjeet myöhempää tarvetta varten.

Huomio:

Tuote on varustetu tällä merkillä. Se merkitsee, ettei käytetyjäsahkö- tai elektronisia tuotteita saa havittä kotitalousjätteen mukana. Kyseisille tuotteille on olemassa erillinen keräysjarjestelmä.
