| Marcă | König Electronic |
| Model | CMP-EHUB15 |
| Tip de produs | Comutator Ethernet 5 porturi |
| Număr de porturi | 5 porturi RJ-45 10/100 Mbps |
| Alimentare electrică | 9 VCC / 600 mA (adaptor de rețea inclus, intrare 110-240 VAC, 50-60 Hz) |
| Tipuri de cabluri suportate | UTP/STP categoria 5 cu două perechi (drept sau încrucișat) |
| Funcții principale | Comutare 10/100 Mbps, auto-negociere, suport MDI/MDI-X |
| Instalare | Pe birou sau raft, cu picioare de cauciuc, spațiu de ventilație suficient |
| Întreținere și curățare | Curățați cu o cârpă uscată, fără solvenți sau materiale abrazive |
| Siguranță | Nu deschideți, risc de șoc electric; deconectați în caz de problemă; nu expuneți la apă sau umiditate |
| Consum electric | 5,4 W maxim (9 V × 0,6 A) |
| Garanție | Fără garanție în caz de modificare sau utilizare incorectă |
| Reparabilitate | Reparație rezervată unui tehnician calificat/autorizat |
| Greutate | Aproximativ 200 g (estimare) |
| Dimensiuni | Aproximativ 15 × 10 × 3 cm (estimare pentru un switch 5 porturi) |
| Norme de conformitate | EN55022, EN61000-3-2, EN61000-3-3, EN55024; directiva UE 89/336/CE |
| Conținutul pachetului | Comutator, adaptor de rețea, manual de utilizare |
Întrebări frecvente - CMPEHUB15 KONIG
Întrebările utilizatorilor despre CMPEHUB15 KONIG
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Comutator în format PDF gratuit! Găsiți manualul dvs. CMPEHUB15 - KONIG și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. CMPEHUB15 mărcii KONIG.
MANUAL DE UTILIZARE CMPEHUB15 KONIG

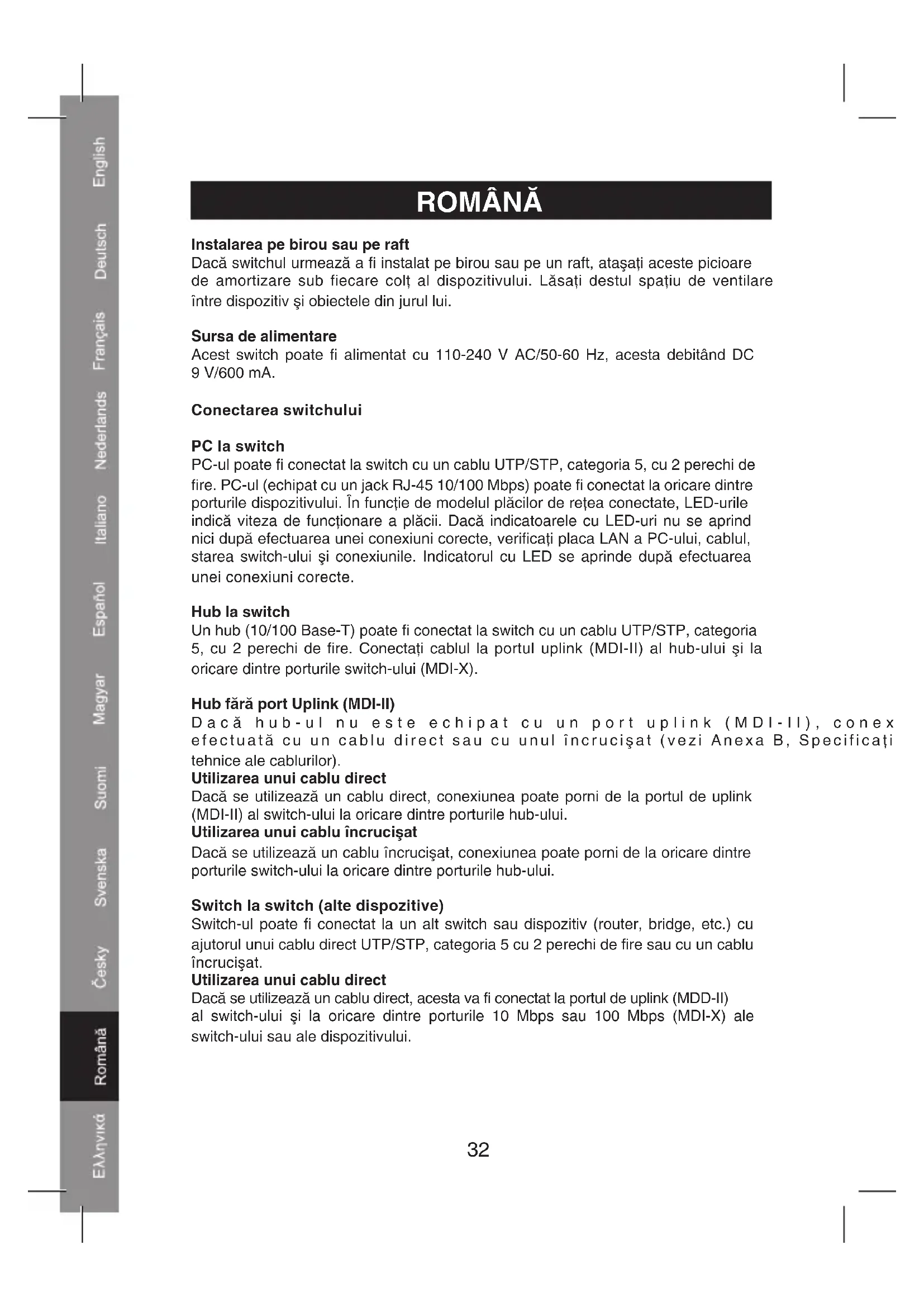

Instalarea pe birou Sau pe raft
Daca switchul urmeaz a fi instalat pe birou sae un raft, ataa aceste picoare de amortizare sub fiecare colt al dispositivului. Lasa t destul spiu de ventilare intre dispositiv si obiectele din jurul lui.
Sursa de alimentare
Acest switch poate fi alimentat cu 110-240 V AC/50-60 Hz, acestadebitand DC 9 V/600 mA.
Conectarea switchului
PC la switch
PC-ul poate fi conectat la switch cu un cablu UTP/STP, categoria 5, cu 2 perechi de fire. PC-ul (echipat cu un jack RJ-45 10/100 Mbps) poate fi conectat la oricare dentre porturile dispositivului. In functie de modelul placilor de retea conectate, LED-urile indica viteza de fonctionare a placii. Daca indicatearele cu LED-uri nu se aprind nici dupa efectuarea unei conexiuni corecte, verificati placa LAN a PC-ului, cablul, starea switch-ului si conexiunile. Indicatorul cu LED se aprinde dupa efectuarea unei conexiuni corecte.
Hub la switch
Un hub (10/100 Base-T) poate fi conectat la switch cu un cablu UTP/STP, categoria 5, cu 2 perechi de fire. Conectati cabul la portul uplink (MDI-II) al hub-ului si la oricare+dentre porturile switch-ului (MDI-X).
Hub fara port Uplink (MDI-II)
Dacă hub-ul nu este echipat cu un port uplink (MDI-II), conex efectuata cu un cablu direct sau cu unul incrucișat (vezi Anexa B, Specificați tehnice ale caburilor).
Utilizarea unui cablu direct
Daca se utilizează un cablu direct, conexiunea poate porni de la portul de uplink (MDI-II) al switch-ului la oricare dentre porturile hub-ului.
Utilizarea unui cablu incrucisat
Daca se utilizează un cablu incrucisat, conexiunea poate porni de la oricare dentre porturile switch-ului la oricare dentre porturile hub-ului.
Switch la switch (alte dispositive)
Switch-ul poate fi conectat la un alt switch sau dispositiv (router, bridge, etc.) cu ajutorul unui cablu direct UTP/STP, categoria 5 cu 2 perechi de fire sau cu un cablu incrucisat.
Utilizarea unui cablu direct
Dacă se utilizează un cablu direct, acesta va fi conectat la portul de uplink (MDD-II) al switch-uluiși la oricare+dentre porturile 10 Mbps sau 100 Mbps (MDI-X) ale switch-ului sau ale dispositivului.
Utilizarea unui cablu incrucisat
Daca se utilizează un cablu incrucişat, acesta va fi conectat la oricare porturile (MDD-II) ale switch-uluiși la oricare dentre porturile 10 Mbps sau 100 Mbps (MDI-X) ale celuilalt switch sau ale disposizitivului.
Observatie: Primul port UTP (portul 1x) este'utilizat in comun cu portul de uplink. Daca intensionati sa connectati un hub la portul de uplink, atunci nu utilizingati portul 1x.
