KÄYTTÖOHJE KNHDMISW25 KONIG

4 väyläinen HDMI-kytkin

BRUKSANVISNING (s. 28)

NÁVOD K POUŽITÍ (s. 31)

BRUGERVEJLEDNING (s. 41)

4-port HDMI kontakt

VEILEDNING (s. 44)

HDMI-4-porters svitsj

ENGLISH

INTRODUCTION:

Tämä tuote on nopea 4 väyläinen HDMI-kytkin, jossa on HEAC, 3D -toiminnot. Laite sisältää 4 HDMI-tulotiitintä ja yhden HDMI-lähtöliittimen. Laitteen sisäänrakennettu HDCP-moottori mahdollistaa Instant Port Switching (ISP) -ominaisuuden, jonka ansiosta neljän portin kytkentä tapahtuu erittäin nopeasti, koska HDCP-varmennusta ei tarvitse tehdä uudelleen liittimen kytkennän yhteydessä. HEC (HDMI Ethernet) ja ARC (Audio Return Channel) -sirujen ansiosta laite voi jakaa HEC-signaalin (HDTV-Ethernet) sekä ARC-signaalin (HDTV-koaksiaali, Toslink) kaukosäätimen ARC ON/OFF -painikkeen avulla.

OMINAISUUDET JA TEKNISET TIEDOT:

• Laite sisältää 4 HDMI-tulotiitintä ja yhden HDMI-lähtöliittimen.
• Laitteen sisäänrakennettu HDCP-moottori mahdollistaa Instant Port Switching (ISP) -ominaisuuden, jonka ansiosta neljän portin kytkentä tapahtuu erittäin nopeasti, koska HDCP-varmennusta ei tarvitse tehdä uudelleen liittimen kytkennän yhteydessä.
• Tukee kohde laitteen Audio Return Channel (ARC) -signaalia. Yhdistä ARC-liitin vahvistimeen.
• Tukee digitaalista Toslink-signaalia ja koaksiaalilähtöä sekä stereoäänilähtöä. Yhdistä nämä liittimet vahvistimeen.
  • Tukee kaikkia 3D-formaatteja, mukaan lukien 1080p@23,98/24 Hz, 720p@59,94/60 Hz/50 Hz
• Tukee CEC:tä.
• Tukee korkeimmillaan 1080p:n resoluutiota.
• Tukee 225 MHz/2,5 Gbps per kanava (6,75 Gbps kanavilla yhteensä).
• Tukee 12 bitin värintoistoa per kanava (yhteensä 36 bittiä).
• Tukee pakkaamatonta ääntä, kuten LPCM.
• Tukee pakattua ääntä, kuten DTS Digital, Dolby Digital (mukaan lukien DTS-HD ja Dolby True HD).

Huomaa: Rakenteita ja teknisiä tietoja saatetaan muokata ilman erillistä ilmoitusta. Paino ja mitat ovat likimääräisiä arvoja.

PAKKAUKSEN SISÄLTÖ:

Ennen kuin aloitat tuotteen käytön, ole hyvä ja tarkista pakkaus sekä varmista, että seuraavat esineet löytyvät pakkauslaatikosta:

1. Pääyksikkö.
2. 5V/2AC -muuntaja x 1
3. Käyttöohje.
4. Kauko-ohjain x 1

PANEELIEN KUVAUKSET:

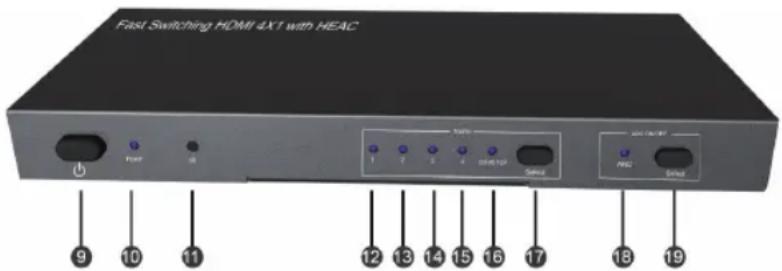

Etuosa

Fast Switching HDMI 4X1 with HEAC 9 10 11 Power Gate 1 2 3 4 Select Select 12 13 14 15 16 17 PNC Select 18 19

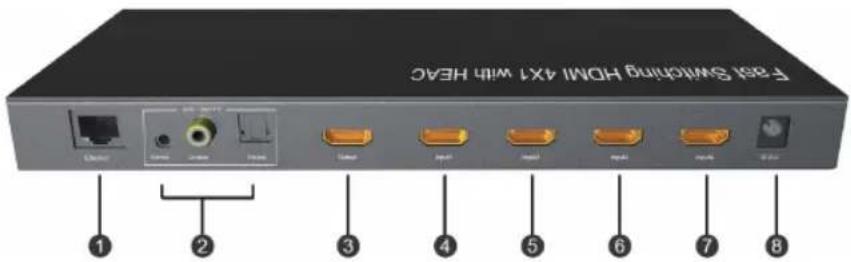

Takaisin

1	Ethernet:	Liitä tämä liitin tietokoneeseen. Kun HDTV käynnistää HEC-toiminnon, tietokone yhdistetään Ethernetiin.
2	Ääniliitin:	Yhdistä liittimet vahvistimeen.Kun ARC-toiminto on päällä, HDTV lähettää ARC-äänisignaalia.Kun ARC-toiminto on pois päältä, HDTV lähettää lähdelaitteen äänisignaalia.
3 HDMI-lähtö: Liitä tämä		liitin HD-television.
4-7 HDMI-tulo: Liitä nämä liittimet lähdelaitteisiin.
8 DC 5V: Liitä tämä liitin		virtalähteeseen.
9 Virtakytkin: Kytkee virran päälle tai pois.
10	Virran LED-valo:	Virran ollessa päällä LED-valo palaa sinisenä. Laitteen ollessa valmiustilassa, LED-valo palaa punaisena.
11 IR:	Vastaanottaa signaalin infrapunakauko-ohjaimesta
12-15	Tulon LED-valo:	Tämä LED-valo palaa valitun tuloliittimen kohdalla
16	2CH/5.1 CHLED-valo	Kun 5.1CH-painiketta painetaan, LED-valo syttyy palamaan ja sammuu 2CH-painiketta painettaessa.
17 Select: Paina tätä painiketta valitaksesi neljä tuloa järjestyksessä.
18	ARC:	ON/OFF LED-valoKun ARC ON -painiketta painetaan, LED-valo syttyy ilmaisten ARC-toiminnon olevan käytössä. Äänisignaalin tuottaa HDTV. Kun ARC OFF -painiketta painetaan, LED-valo sammuu ilmaisten ARC-toiminnon olevan pois päältä. Äänisignaalin tuottaa lähdelaitteet.
19 Select: Paina tätä painiketta kytkeäksesi ARC-toiminnon päälle tai pois.

LIITÄNNÄT JA KÄYTTÖ:

LIITÄNNÄT

1. Liitä laitteen HDMI-tulo lähdelaitteeseen. (johdot eivät sisälly pakkaukseen)
2. Liitä laitteen HDMI-lähtö HD-television.
3. Yhdistä ääniliitin vahvistimeen.
4. Liitä Ethernet-liitin tietokoneeseen.
5. Liitä virtajohdon DC-pää laitteeseen ja liitä sitten AC-pää verkkovirtapistokkeeseen.
6. Kytke virta päälle.

KÄYTTÖ

1. Lähteen valinta

Paina "Select"-painiketta tai valitse lähdelaitteet kaukosäätimellä.

1. 2CH/5.1CH -äänentoiston valinta

Huomaa: Tämä toiminto on käytettävissä vain silloin, kun lähdelaite tukee 5.1-kanavaista äänentoistoa (mukaan lukien CD-levyjen toisto). Toiminto kytketään kaukosäätimen painikkeiden avulla. Valitaksesi kaksikanavaisen äänentoiston, paina "2CH"-painiketta, jolloin LED-valo sammuu. Valitaksesi 5.1-kanavaisen äänentoiston, paina "5.1CH"-painiketta, jolloin LED-valo syttyyy. Laite valitsee oletusarvoisesti 5.1-kanavaisen äänentoiston. Jos lähde kuitenkin tukee ainoastaan

2-kanavaista äänentoistoa, "5.1CH"-painike ei ole käytettävissä eikä sen painaminen tuota 5.1-kanavaista äänentoistoa.

3. ARC ON/OFF -painikkeet

Kun ARC-toiminto on päällä, HDTV lähettää ARC-äänisignaalia.

Kun ARC-toiminto on pois päältä, laite lähettää lähdelaitteen äänisignaalia.

Huomio: Asenna/poista johdot varovasti.

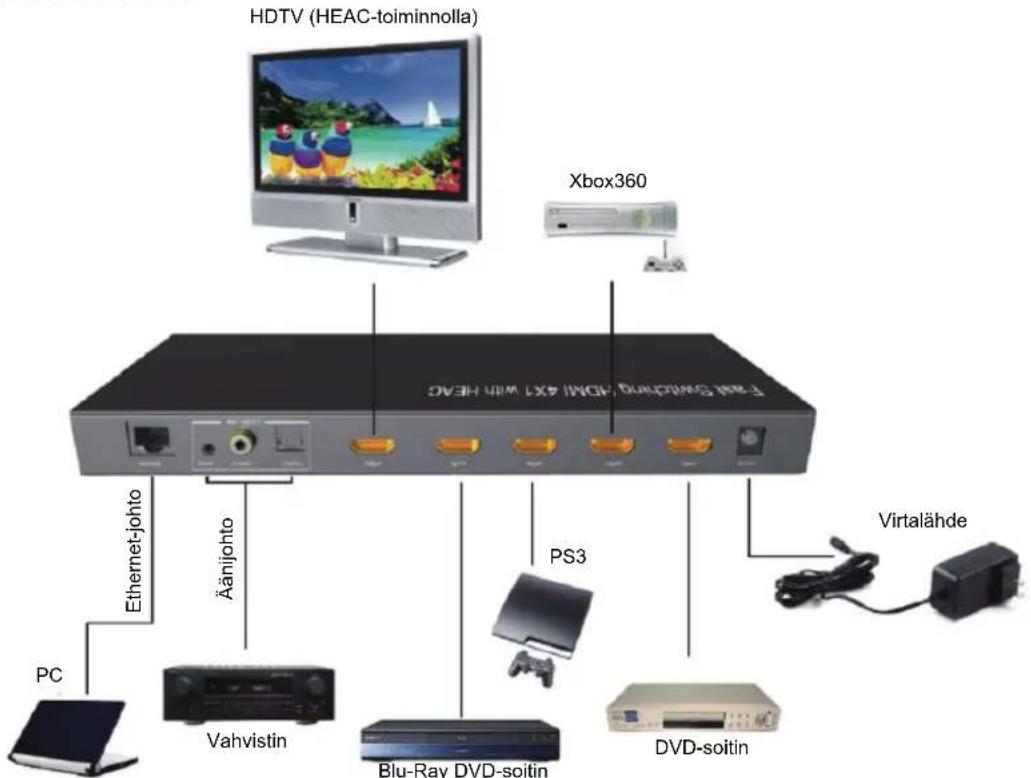

KYTKENTÄKAAVIO

HDTV (HEAC-toiminnolla) Xbox360 FAM SWITCHING AOMI 4X1 WITH HEAC Ethernet-johto Äänijohto PC Vahvistin PS3 Blu-Ray DVD-soitin DVD-soitin Virtualähde

Turvallisuuteen liittyvät varoitukset:

Sähköiskun riskin pienentämiseksi, AINOASTAAN valtuutettu huoltohenkilö saa avata tämän laitteen huoltoa varten. Jos ongelmia ilmenee, irrota laite verkkovirrasta ja muista laitteista. Älä altista laitetta vedelle äläkä kosteudelle.

Huolto:

Puhdista ainoastaan kuivalla kankaalla. Älä käytä liuottimia tai hankausaineita.

Takuu:

Takuu ja vastuuvelvollisuus mitätöityvät, jos tuote vaurioituu siihen tehtyjen muutoksien tai sen väärinkäytön takia.

Yleistä:

• Muutoksia malliin ja teknisiin ominaisuuksiin voidaan tehdä ilmoituksetta.
• Kaikki logot, merkit ja tuotenimet ovat niiden vastaavien omistajien tuotemerkkejä tai rekisteröityjä tuotemerkkejä ja niitä on käsiteltävä sellaisina.
• Tämä käyttöohje on tuotettu mahdollisimman tarkasti. Kaikki oikeudet pidätetään. König Electronic ei missään tapauksessa ole vastuussa mistään tämän käyttöohjeen sisältämistä virheistä tai niiden seurauksista.
• Säilytä käyttöohjeet ja pakkaus myöhempää käyttötarvetta varten.

Huomio:

Tuote on varustettu tällä merkillä. Se merkitsee, ettei käytettyjä sähkö- tai elektronisia tuotteita saa hävittää kotitalousjätteen mukana. Kyseisille tuotteille on olemassa erillinen keräysjärjestelmä.
