Tuotetyyppi	Viivakoodinlukija
Merkki	Konig
Malli	CMP-BARSCAN31
Mitat (P x L x K)	170 x 70 x 90 mm
Paino	150 g
Virtalähde	USB (5V)
Tuetut viivakoodityypit	1D (EAN, UPC, Code 39, jne.) ja 2D (QR, Data Matrix, PDF417)
Liitäntä	USB (HID, virtual COM)
Lukuetäisyys	Jopa 30 cm (tiheydestä riippuen)
Optinen resoluutio	640 x 480 pikseliä
Valonlähde	Punainen laser (luokka 1)
Luku kulma	±45° vaakasuunnassa, ±30° pystysuunnassa
Käyttölämpötila	0°C - 40°C
Käyttökosteus	5% - 95% (ei kondensaatiota)
Kotelomateriaali	ABS-muovi
Kaapelin pituus	1,5 m
Päätoiminnot	Automaattinen luku, nopea dekoodaus, plug-and-play
Huolto ja puhdistus	Puhdista lukemisikkuna pehmeällä ja kuivalla liinalla
Turvallisuus	Laserluokka 1, turvallinen silmille
Varaosat ja korjattavuus	Irrotettava USB-kaapeli, vaihto mahdollinen
Yleistä	2 vuoden takuu, yhteensopivuus Windows/Mac/Linux

Usein kysytyt kysymykset - CMP-BARSCAN31 KONIG

Miten liitän viivakoodinlukijan tietokoneeseen?

Liitä USB-kaapeli yksinkertaisesti vapaaseen porttiin. Käyttöjärjestelmä tunnistaa sen automaattisesti HID-laitteena (näppäimistö). Muita ohjaimia ei tarvita.

Millaisia viivakoodeja CMP-BARSCAN31 lukee?

Se lukee 1D-viivakoodeja (EAN, UPC, Code 39, Code 128, jne.) ja 2D-viivakoodeja (QR Code, Data Matrix, PDF417, jne.)

Mitä teen, jos lukija ei skannaa oikein?

Tarkista, että lukemisikkuna on puhdas. Varmista, että viivakoodi on hyvin valaistu ja selkeä. Jos ongelma jatkuu, käynnistä tietokone uudelleen tai nollaa lukija irrottamalla ja kytkemällä USB-kaapeli uudelleen.

Onko lukija yhteensopiva kassajärjestelmien kanssa?

Kyllä, kun se on kytketty HID-tilassa, se simuloi näppäimistösyöttöä. Kaikki ohjelmistot, jotka hyväksyvät näppäimistösyötön (kassat, inventaario, jne.) ovat yhteensopivia.

Voinko käyttää lukijaa langattomasti?

Ei, tämä malli on johdollinen USB-liitännällä. Se tarvitsee kaapelin virransyöttöön ja tiedonsiirtoon.

Miten puhdistan viivakoodinlukijan?

Käytä pehmeää ja kuivaa liinaa lukemisikkunan puhdistamiseen. Vältä kemikaaleja tai hankaavia aineita, jotka voivat naarmuttaa linssiä.

Mikä on suurin lukuetäisyys?

Lukuetäisyys voi olla 30 cm tiheille viivakoodeille. Suuremmilla viivakoodeilla etäisyys voi olla lyhyempi.

Toimiiko lukija Macissa tai Linuxissa?

Kyllä, se toimii HID-tilassa (näppäimistö) ilman ohjaimia Windowsissa, macOS:ssä ja useimmissa Linux-jakeluissa.

Voinko määrittää etuliitteitä tai jälkiliitteitä skannaukseen?

Kyllä, skannaamalla erityisiä konfigurointikoodeja (mukana käyttöoppaassa), voit lisätä rivinvaihtoja, sarkaimia tai muita merkkejä jokaisen skannauksen jälkeen.

Mitä teen, jos lukija tunnistetaan, mutta se ei lähetä tietoja?

Tarkista, että kohdeohjelmisto on aktiivinen ja syöttöikkuna on valittu. Testaa yksinkertaisessa tekstieditorissa (Notepad). Jos mitään ei näy, asenna uudelleen USB-yleisohjaimet tai ota yhteyttä tukeen.

KÄYTTÖOHJE CMP-BARSCAN31 KONIG

Viivakoodin laserlukija

1 Johdanto ....2
2 Ominaisuudet....2
3 Tekniset tiedot .... 3
4 Liitännät. 4
5 Käyttö. 5
6 CMP-BARSCAN40:n lataaminen .....6
7 Viivakoodiasetukset ....7

7.1 Viivakoodiasetuksen muokkaus ....7
7.2 Viivakoodiasetuksen makro- ja erikoispainikkeet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
7.3 Viivakoodiasetuksen lopetusjono 10
7.4 Viivakoodi On/Off 12
7.5 Viivakoodien asetus ....16
7.6 Multiscan-toiminnot .....25
7.7 ID-numeron asetus .....29

8 ASC11 viitetaulukko ....33

9 Oletusasetus....37

10 VAATIMUSTENMUKAISUUSVAKUUTUS ....40

1) Johdanto:

Viidakoodin lukija tarjoaa tarkan, helpon ja nopean menetelmän tietojen syöttämiseksi ja tallentamiseksi tietokonejärjestelmään. Lukija voidaan kytkeä mihin tahansa tietokoneeseen USB-portin kautta. Lukijaa voidaan käyttää eri tilanteissa, esimerkiksi myymälöissä tuotteiden lukemiseen tai varastossa varastokirjanpitoon jne.

Kun lukija asetetaan pidikkeeseensä, se lukee automaattisesti kaikki viivakoodit, jotka asetetaan sen lasersäteen alle.

2) Ominaisuudet:

• Lukijassa on automaattinen liipaisintoiminto, joka pidentää laserpään käyttöikää.
• Uusi sähköä säästävä lukumenetelmä. 650 nm:n nopea laserlukutekniikka mahdollistaa erilaisten viivakoodien lukemisen nopeasti ja tarkasti. Lukunopeus jopa 74 skannausta sekunnissa, vikatiheys alle yksi miljoonasosa.
• Pölyn ja veden kestävä rakenne täyttää IP65-standardin vaatimukset, ja lukija toimii luotettaavsti kaikissa olosuhteissa.
• Erikoisohuet johdot ovat kestävämpiä, joustavampia ja kestävät paremmin vetokuormaa kuin useimmat muut vakiotuotteet.
• Erikoisrakenteinen varsi toimii kädensijana. Lukija on erittäin mukava käyttää ergonomisen rakenteensa ansiosta.
• Iskunkestävä rakenne, jonka on todettu kestävän pudotuksen betonilattialle 1,5 metristä.

CMP-BARSCAN40 sisältää useita erikoisominaisuuksi a:

• 2,4G Hz:n langattoman taajuuden ohitustekniikan ansiosta käyttäjä voi käyttää useita lukijoita lähellä toisiaan samanaikaisesti ilman, että ne aiheuttavat toisilleen häiriötä.
• Suuritehoinen 2 Ah:n litium-polymeeriakku kestää lepovirtaa 500 tuntia, ja lukijaa voi käyttää yhtäjaksoisesti 10 tuntia (lepovirta alle 50μA).

3) Tekniset tiedot::

Valonlähde:	650 nm:n laser
Käyttötapa:	Kannettavana lukijana tai t
Väärän koodin esiintymistodennäköisyys:	yksi miljoonasosa
Laser-turvaluokitus:	CDRH luokka II, IEC luokka II
Viivakoodityypit:	UPC-A, UPC-E, Industri
	EAN13, Code 128, EAN 128, Code39,Code 93, Codebar125 jne.
Tuetut käyttöliittymät:	USB
Lukijan käynnistämistapa:	Käsin tai automaattisesti liipasimesta
Resoluutio (pcs 0.9):	0,10 mm (4mil)
Lukuleveys:	6 0mm kohteen ollessa 30 mm päässä, ja98mm kohteen ollessa 100 mm päässä
Kentän syvyys:	10 - 420 mm (pcs 0.9, tiheys 0.25)
Koodin lukunopeus:	74 kertaa sekunnissa
Koodin lukutarkkuus:	0.10 - 0.825 mm
Koodin lukuetäisyys:	10 - 510 mm
Ohjelmisto:	Microsoft® Windows 98se/ME/XP/Vista
Pudotustesti:	100 kertaa/1,5 m

CMP-BARSCAN40:n erikoisominaisuudet:

Virtalähde:	5 V
Akun kapasiteetti	1200 mAh
Lepovirta:	alle 50μA
Käyttövirta:	120 mA
Valmiustilan virta:	30 mA
Valonkestävyys:	3.000 lux max
EMI:	Vastaa EN50081 osan 1 vaatimuksia
EMS:	Vastaa EN50082 osan 1 vaatimuksia

4) Liitännät:

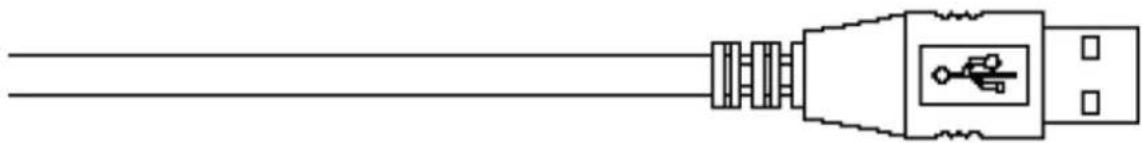

USB -kaapelin versio: (CMP-BARSCAN31)

Lukija voidaan kytkeä tietokoneeseen suoraan USB-portin kautta.

Huom: kun lukija on kytketty tietokoneeseen, lue alla oleva viivakoodi varmistaaksesi, että laite toimii oikein.

USB dongle-sovitin: (CMP-BARSCAN40)

Dongle-sovittimeen vaihtaminen:

Voit tarkistaa, onko lukija kytketty dongle-sovittimeen tarkistamalla, palaako sovittimessa valo viivakoodia luettaessa. Lukemisen aikana pieni määrä valoa pitäisi välkkyä sovittimessa. Yhteen sovittimeen voidaan kytkeä vain yksi lukija. Jos haluat vaihtaa sovittimen, se pitää kytkeä ensin irti. Yhteys sovittimeen katkeaa, kun luet alla oleva viivakoodin.

Voit nyt käynnistää sen sovittimen, johon haluat vaihtaa. Paina lukijan painiketta. Huomaat valon välkkyvän sovittimessa. Se ilmaisee, että sovitin on yhteydessä lukijaan. Lukijaa voi nyt käyttää normaalisti.

Huom: Lukija valitsee lähimmän vapaan sovittimen aivan sattumanvaraisesti. Varmista, että se sovitin, jota haluat käyttää, on kytkettynä tietokoneeseen.

5) Käyttö:

Lukija toimii asianmukaisesti vain, kun laser-säde pystyy lukemaan koko viivakoodin.

Oikein

6) CMP-BARSCAN40:n lataaminen

• Kytke 5 V DC:n adapteri telineen tasavirtapistokkeeseen.
• Kytke adapterin toinen pää 220 V:N pistorasiaan.
• Kun lukija on telineessä, kytkeytyminen tapahtuu automaattisesti. Lukija latautuu samalla, kun se toimii jatkuvasti verkkovirralla.

7) Viivakoodiasetukset:

7.1 Viivakoodiasetuksen muokkaus

EDIT # 1-Viiva1 Ensimmäimen numero kaikissa viivakoodeissa, jotka alkavat ‘12345’

EDIT # 1-OFF

EDIT # 2-Viiva 1 lopetusmerkki

EDIT # 2-OFF

EDIT # 1-suodatinvälit

EDIT # 1-OFF

EDIT # 1-suodattimen lopetusmerkit

020001040000032

EDIT # 1-OFF

0B20001

EDIT-Hylkää suodatus kaikilta ‘-’ merkeiltä

020000050000045

EDIT-Suodata kaikki ‘-’ merkit

0B20000050000045

EDIT-Liitä johtava nolla

020000060000000048

EDIT-Poista johtava nolla

0B20000060000000048

7.2 Viivakoodiasetuksen makro- ja erikoispainikkeet

MACRO # 1-etsi1' ja korvaa sanalla yksi 'yksi"

020101010110NE

MACRO # 1-Pois käytöstä

0B20101

MACRO # 2-etsi 2 'ja korvaa sanalla kaksi vain koodille 39

02010203012TWO

MACRO # 2-Pois käytöstä

0B20102

MACRO # -etsi 0 ja korvaa merkillä 'A"

02010001010A

MACRO # -etsi 0 ja korvaa merkillä 'A'-Pois käytöstä

0B2010001010A

Erikoisavan - Kartta F3 TO '0'

0162048

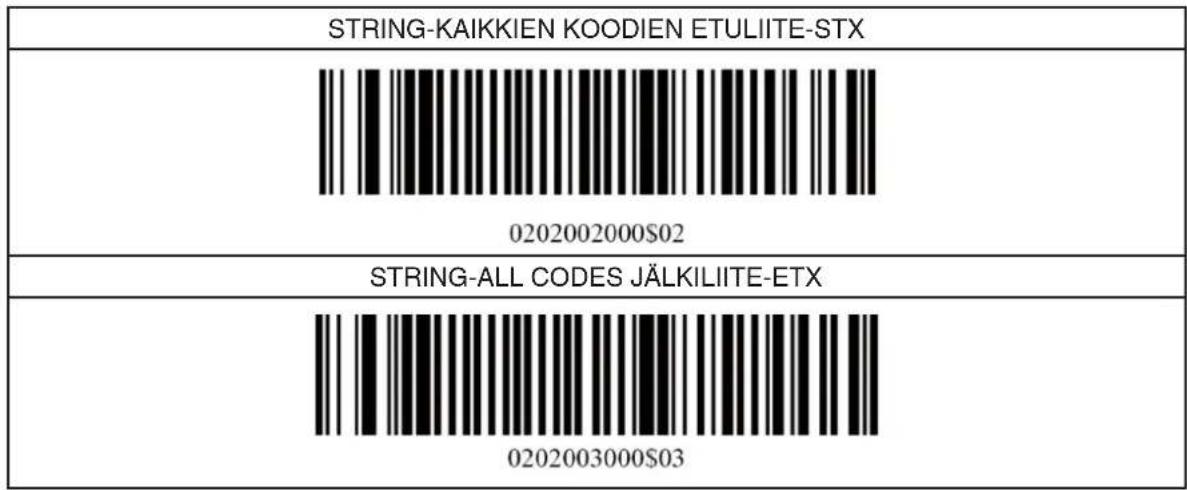

7.3 Viivakoodiasetuksen lopetusjono

STRING # 1-Lopeturmerkki-CR

02020110000D

STRING # 1-Lopeturmerkki-LF

02020110000A

STRING # 1-Lopeturmerkki-CR+LF

0202011000$0DS0A

String # 1-Pois käytöstä

STRING # 1-Lopeturmerkki-CR

STRING # 2 koodin lopeturmerkki-LF

STRING # 2 koodin lopeturmerkki nCR+LF

STRING # 2 koodin lopeturmerkki-poistettu

STRING koodin 39 lopeturmerkki-TAB

STRING koodin 39 lopeturmerkki-poistettu

7.4 Viivakoodi On/Off

CODE 93-Salli
00621
CODE 93-Poista käytöstä
00620
CODE 128-Salli
00691
CODE 128-Poista käytöstä
00690
CODE 128 ISBT-Salli
00701
CODE 128 ISBT-Poista käytöstä
00700
CODABAR-Salli
00851
CODABAR-Poista käytöstä
00850
12OF5-Salli
00961
12OF5-Poista käytöstä
00960
ID2OF5-SALLI
01061
ID2OF5-POISTA KÄYTÖSTÄ
ALOITUS/LOPETUSMERKIT- 2 VIIVAA
ALOITUS/LOPETUSMERKIT- 3 VIIVAA
MSI-Salli
MSI-Poista käytöstä
UPC-A Salli
UPC-A Poista käytöstä
UPC-E Salli
00351
UPC-E Poista käytöstä
00350
EAN-13 Salli
00361
EAN-13 Poista käytöstä
00360
EAN-8 Salli
00371
EAN-8 Poista käytöstä
00370

CODE 11 ID merkki-'m'

0131m

CODE 11 ID merkki-'z'

0131z

CODE 11 Laser/CCD Redundanssi-salli

01321

CODE 11 Laser/CCD Redundanssi-poista käytöstä

01320

CODE 39 SS merkit-ei mitään

002700

CODE 39 SS merkki '+'

002704

CODE 39 Lähetä aloitus/lopetusmerkit salli

00281

CODE 39 Lähetä aloitus/lopetusmerkit salli

00280

CODE 39 ID merkki-'a'

0031a

CODE 39 ID merkki-'z'

0031z

CODE 39 Laser/CCD Redundanssi-salli

00331

CODE 39 Laser/CCD Redundanssi-poista käytöstä

00330

CODE 39 ID merkki-'h'

0066h

CODE 39 ID merkki-'z'

0066z

CODE 39 Laser/CCD Redundanssi-salli

00681

CODE 39 Laser/CCD Redundanssi-poista käytöstä

00680

CODE 39 ID merkki-'g'

0081g

CODE 128 ID merkki-'z'

0081z

CODE 128 Laser/CCD Redundanssi-salli

00841

CODE 128 Laser/CCD Redundanssi-poista käytöstä

00840

CODBAR Lähetä aloitus/lopetusmerkit salli

00861

CODBAR Lähetä aloitus/lopetusmerkit poista käytöstä

00860

CODABAR Leveät välit hyväksytään - salli

00901

CODABAR Leveät välit hyväksytään - poista käytöstä

00900

CODABAR ID merkki-'k'

0094k

CODABAR ID merkki-'z'

0094z

CODEBAR Laser/CCD Redundanssi-salli

00951

CODEBAR Laser/CCD Redundanssi-poista käytöstä

00950

12OF5 ID merkki-‘i’

12OF5 ID merkki ‘z’

12OF5 Laser/CCD redundanssi - salli

12OF5 Laser/CCD redundanssi - poista käytöstä

ID2OF5 ID merkki ‘j’

ID2OF5 ID merkki ‘z’

ID2OF5 Laser/CCD Redundanssi-salli

ID2OF5 Laser/CCD Redundanssi-poista käytöstä

01140

MSI ISBN ID merkki 'f'

0053f

MSI ISBN ID merkki 'z'

0053z

MSI Laser/CCD Redundanssi-salli

01251

MSI Laser/CCD Redundanssi-poista käytöstä

01250

LaajennaUPC-E arvoon UPC-A salli

00381

LaajennaUPC-E arvoon UPC-A poista käytöstä

00380

Laajenna UPC-A arvoonEAN-13 salli

Expand UPC-A to EAN-13 poista käytöstä

MuutaEAN-13 arvoksiISBN salli

MuutaEAN-13 arvoksiISBN poista käytöstä

UPC-A ID merkki ‘b’

UPC-A ID merkki ‘z’

UPC-E ID merkki ‘c’

UPC-E ID merkvvi ‘z’

0050z

EAN-13 ID merkki ‘e’

0051e

EAN-13 ID merkki ‘z’

0051z

EAN-13 ID MERKKI ‘’

0051

EAN-8 ID merkki ‘d’

0052d

EAN-8 ID merkki ‘z’

0052z

IISBN ID merkki ‘f’

0053f

IISBN ID merkki 'z'

0053z

UPCE/EAN lisäykset - poista käytöstä

00550

UPCE/EAN lisäykset - vain 2 numeroa

00551

UPCE/EAN lisäykset - vain -5 numeroa

00552

UPCE/EAN lisäykset - vain 2 ja 5 numeroa

00553

UPCE/EAN Laser/CCD Redundanssi-salli

00541

UPCE/EAN Laser/CCD Redundanssi-poista käytöstä

00540

7.6 Multiscan -toiminnot:

Lähettävän laitteiston versio

Nollaa arvot oletusarvoiksi

Lähtötapa - näppäimistö/USB viuhka

Lähtötapa - sarja

Lähtötapa - nollaus

Äänimerkki hyväksytyn luvun jälkeen - ei ole

Äänimerkki hyväksytyn luvun jälkeen - palauta

0B142

Äänimerkki hyväksytyn luvun jälkeen - hiljainen

014201

Äänimerkki hyväksytyn luvun jälkeen - keskikova

014202

Äänimerkki hyväksytyn luvun jälkeen - kova

014203

Äänimerkki hyväksytyn luvun jälkeen - hiljiasesta kovaan

014204

Äänimerkki hyväksytyn luvun jälkeen - hiljiasesta kovaan

014205

ÄÄNIMERKIN KESTO - LYHYT

014300

ÄÄNIMERKIN KESTO - KESKIPITKÄ

014301

ÄÄNIMERKIN KESTO - PITKÄ

014302

Dekoodaus käänteiskuva - salli

01391

Dekoodaus käänteiskuva - poista käytöstäi

01390

Dekoodaus lähetä viivakoodin tunnus - poista käytöstä

01400

Dekoodaus lähetä viivakoodin tunnus - etuliitteenä

01401

Dekoodaus lähetä viivakoodin tunnus - palautus

0B140

Dekoodaus lähetä viivakoodin tunnus - jälkiliitteenä

01402

Laser/CCD-tila - yksi luku

013300

Laser/CCD-tila - yksi luku ilman liipaisinta

013301

Laser/CCD-tila - moniluku

013302

Laser/CCD-tila - moniluku ilman liipaisinta

013303

Laser/CCD-tila - jatkuva luku

013304

Laser/CCD-tila - impulssi

013305

7.7 ID-merkin asetus

CODE 11 ID merkin asetuskoodi

0P

CODE 39 ID merkin asetuskoodi

0O

CODE 93 ID merkin asetuskoodi

0N

CODE 128 ID merkin asetuskoodi

0M

CODEBAr ID merkin asetuskoodi

0L

IZOF 5 ID merkin asetuskoodi

0K

IDZOF 5 ID merkin asetuskoodi

0J

MSI/PIESSEY ID merkin asetuskoodi

0I

UPC-A ID merkin asetuskoodi

0H

UPC-E ID merkin asetuskoodi

0G

EAN-13 ID merkin asetuskoodi

0F

EAN-8 ID merkin asetuskoodi

0E

ISBN ID merkin asetuskoodi

0D

7.7.2 Koodin tavut 0-9

Koodin tavut 0 Koodin tavut 5
Koodin tavut 1 Koodin tavut 6
Koodin tavut 2 Koodin tavut 7
Koodin tavut 3 Koodin tavut 8
Koodin tavut 4 Koodin tavut 9

7.7.3 ID-merkin asetusmenetelmä:

Jokaisella viivakoodilla on oma ID-merkkinsä. Viivakoodin ID-merkki vaihdetaan lukemalla ensin ID -merkin asetusviivakoodi kyseiselle viivakoodille. Sitten luetaan vastaava ID-merkin kooditavu.

(Katso ASC11 -viitetaulukko).

Esimerkki.: Jos muutat koodin 11 etuliitteen ID-merkik vaiheita:

1) Lue viivakoodi 01401, jotta voit avata ID-merkin lisäysetuliitteen:

2) Lue CODE11 ID -merkin asetuskoodi 0P:

3) Hae ASC11-viitetaulukosta vastaavat kooditavut ID-merkille A (MERKKI -sarake): 065.
4) Lue seuraavat viivakoodit järjestyksessä: kooditavu 0, kooditavu 6, kooditavu 5. (Lukijasta kuuluu selvä äänimerkki, kun viivakoodi luetaan)

5) Kun asetus on onnistunut, lukija palauttaa asetukset ja siitä kuuluu äänimerkki.

Huom:

A) Jos vaiheessa 1 vaihdetaan ID-merkin jälkiliitettä, lue viivakoodi 01402, jotta voit avata jälkiliitteen ID-merkkitoiminnon viivakoodin 01401 lukemisen sijaan. Noudata sitten vaiheita 2 - 5

B) ISBN-koodin ID-merkki vaihdetaan ennen esimerkissä annettuja vaiheita lukemalla ensin asetusviivakoodi 00481, jotta EAN-13 voidaan muuttaa ISBN-koodiksi, minkä jälkeen noudatetaan ohjeen vaiheita 1 - 5.

8)ASC11-viitetaulukko

HEX -arvo Desimaali	larvo/ kooditavun arvo	Merkki Näppäimistön	vastaava merkki
00	000	NUL	@
01	001	SOH	A
02	002	STX	B
03	003	ETX	C
04	004	EOT	D
05	005	ENQ	E
06	006	ACK	F
07	007	BEL	G
08	008	BS	H
09	009	HT	I
0A	010	LF	J

HEX -arvo Desimaalikooditavun arvo		Merkki Näppäimistön		vastaava merkki
0B	011	VT	K
0C	012	FF	L
0D	013	CR	M
0E	014	SO	N
0F	015	SI	O
10	016	DLE	P
11	017	DC1	Q
12	018	DC2	R
13	019	DC3	S
14	020	DC4	T
15	021	NAK	U
16	022	SYN	V
17	023	ETB	W
18	024	CAN	X
19	025	EM	Y
1A	026	SUB	Z
1B	027	ESC	[
1C	028	FS	\
1D	029	GS
1E	030	RS	-
1F	031	US	väillyönti, tyhjä
20	032	SP
21	033	!
22	034	“
23	035	#
24	036	$
25	037	%
26	038	&
27	039	·	heittomerkki
28	040	(
29	041	)
2A	042	*
2B	043	+
2C	044	,	pilkku
2D	045	-	Vähennyslasku
2E	046	.	piste
2F	047	/
30	048	0	numero nolla

HEX -arvo Desimaali	larvo/ kooditavun arvo	Merkki Näppäimistön	vastaava merkki
31	049	1	numero yksi
32	050	2
33	051	3
34	052	4
35	053	5
36	054	6
37	055	7
38	056	8
39	057	9
3A	058	:
3B	059	;
3C	060	<	pienempi kuin
3D	061	=
3E	062	>	suurempi kuin
3F	063	?
40	064	@	Shift P
41	065	A
42	066	B
43	067	C
44	068	D
45	069	E
46	070	F
47	071	G
48	072	H
49	073	I	I-kirjain
4A	074	J
4B	075	K
AC	076	L
4D	077	M
4E	078	N
4F	079	O	O-kirjain
50	080	P
51	081	Q
52	082	R
53	083	S
54	084	T
55	085	U
56	086	V
57	087	W
58	088	X
59	089	Y
5A	090	Z
5B	091	[	shift K
5C	092	\	shift L
5D	093	]	shift M
5E	094	^	à, shift N
5F	095	-	♣, shift 0, alaviiva
60	096	‘	aksentti vasemmalle
61	097	a
62	098	b
63	099	c
64	100	d
65	101	e
66	102	f
67	103	g
68	104	h
69	105	i
6A	106	j
6B	107	k
6C	108	l
6D	109	m
6E	110	n
6F	111	o
70	112	p
71	113	q
72	114	r
73	115	s
74	116	t
75	117	u
76	118	v
77	119	w
78	120	x
79	121	y
7A	122	z
7B	123	{
7C	124	|	pystyviiva
7D	125	}	alt mode
7E	126	~	(alt mode)
7F	127	DEL	delete, poisto

9) Oletusasetukset:

Toiminto Viivakoodi Viivakoodin selitys
Muokkaa valmista viivakoodia	0B20000050000045	Lähetä merkki ‘’
Lopetusmerkin asetus	0202011000 0D0202021080 0D0202001020 $ 09	Lisää jälkililite--EnterCode128 koodi EnterCod39 koodi TAB mode
Käynnistäviivakoodisymboli	0062100691007010085100961010610115100341003510036100371	Käynnistä Code93Käynnistä Code128Käynnistä Code128 ISBTKäynnistä CODABARKäynnistä cross 25 codeKäynnistä industry 25 codeKäynnistä MSI-koodiKäynnistä UPC-AKäynnistä UPC-EKäynnistä EAN-13Käynnistä EAN-8
Viivakoodin viivan asetus	0131m	Aseta CODE II - tunnistusmerkiksi ‘m’
	01321	Käynnistä CODE II - dekoodaushyväksyntä
	002700	CODE39 ohjausmerkki - ei mitään
	00280	Sammuta CODE39 start/stop siirtomerkki
	0031a	Aseta CODE 39 - tunnistusmerkiksi ‘a’
	00331	Käynnistä CODE 39 - dekoodaushyväksyntä
	0066h	Aseta CODE 39 - tunnistusmerkiksi ‘h’
	00681	Käynnistä CODE 39 - dekoodaushyväksyntä
	0081g	Aseta CODE 128 - tunnistusmerkiksi ‘g’
Viivakoodin viivan asetus	00841	Käynnistä CODE 128 - dekoodaushyväksyntä
	00860	Sammuta CODEBAR start/stop siirtomerkki
	00901	Käynnistä salli CODABAR viivakoodin leveä marginaali
	0094k	Aseta CODEBAT - tunnistusmerkiksi ‘k’
	00951	Käynnistä CODEBAR - dekoodaushyväksyntä
	0104i	Aseta cross 25code - tunnistusmerkiksi ‘i’
	01051	25Käynnistä cross 25code -dekoodaushyväksyntä
	0113j	Aseta cross 25code - tunnistusmerkiksi ‘i’
	01141	Käynnistä cross 25code - dekoodaushyväksyntä
	0053f	Aseta MSI ISBN - tunnistusmerkiksi ‘f’
	00380	Keskeytä UPC-E muutos UPC-A-koodiksi
	00390	Keskeytä UPC-A muutos EAN-13-koodiksi
	00480	Keskeytä EAN-13-koodin muutos ISBN-koodiksi
	0049b	Aseta UPC-A tunnistusmerkiksi ‘b’
	0050c	Aseta UPC-E tunnistusmerkiksi ‘c’
	0051e	Aseta EAN-13 tunnistusmerkiksi ‘e’
	0052d	Aseta EAN-8 cross code - tunnistusmerkiksi ‘d’
	0053f	Aseta ISBN -tunnistusmerkiksi ‘f’
	00550	Sammuta UPCE/EAN - liitetty koodi
	00541	äynnistä UPC/EAN koodin dekoodaushyväksyntä
Skannausliitäntä - näppäimistö	0000000	Siirtonopeus--0
	0005000	Kielivalinta--englanti
Skannausliitäntä-COM-portti	000705	Com baudiluku 9600
	001200	Herrasmiessopimus - ei ole
	000081	COM data on 8-numeroinen
	00090	COM-pysäytysbitti on ensimmäinen numero
	001002	COM Paritettibitti - tasan
Skannausliitäntä- valokynä	01261	Käynnistä CODE II
	00221	Käynnistä CODE39
Skannausliitäntä- valokynä	00231	Käynnistä täysi ASCII
Skannaustoiminto	0B142	Käynnistä ääni
	014202	Mediaani
	014301	Jatkuva ääni on pitkä mediaani
	01391	Käynnistä viivakoodinetu/takakuvien asetus
	01400	Sammuta ID-koodi ennen viivakoodia
	0B140	Sammuta ID-koodi viivakoodin jälkeen
	013300	Lue viivakoodin burst mode -oletustila

10) Vaatimustenmukaisuusvakuutus

Me,

Nedis B.V.

De Tweeling 28

Sähköposti: [e-mail]

Vakuuttaa, että tuote:

Nimi: König

Malli: CMP-BARSCAN31 / CMP-BARSCAN40

Kuvaus: Viivakoodin laserlukija/langaton viivakoodin laserlukija

Täyttää seuraavat standardit:

EMC: EN55022: 2006, EN55024: 1998+A1 : 2001+A2: 2003

EN61000-3-2: 2006, EN61000-3-3: 1995+A1: 2001+A2: 2005

Radio:

Täyttää EU-direktiivien vaatimukset.

's-Hertogenbosch, 1. lokakuuta 2008

Mrs. J. Gilad

Ostojohtaja

Turvallisuuteen liittyvät varoitukset:

Sähköiskuvaaran välttämiseksi tämän laitteen saa avata huollon yhteydessä VAIN valtuutettu teknikko. Kytke laite pois verkkovirrasta ja muista laitteista,

jos ongelmia esiintyy. Älä altista tuotetta vedelle tai kosteudelle.

Huolto:

Puhdista ainoastaan kuivalla kankaalla. Älä käytä liuottimia tai hioma-aineita.

Takuu:

Takuu ja vastuuvelvollisuus mitätöityvät, jos tuote vaurioituu siihen tehtyjen muutoksien tai sen väärinkäytön takia.

Yleistä:

Muutoksia malliin ja teknisiin ominaisuuksiin voidaan tehdä ilmoituksetta. Kaikki logot, merkit ja tuotenimet ovat niiden vastaavien omistajien tuotemerkkejä rekisteröityjä tuotemerkkejä ja niitä on käsiteltävä sellaisina.

Huomio:

Tuote on varustettu tällä merkillä. Se merkitsee, ettei käytettyjä sähkö- tai elektronisia tuotteita saa hävittää kotitalousjätteen mukana. Kyseisille tuotteille on olemassa erillinen keräysjärjestelmä.

Copyright ©

CMP-BARSCAN31 & CMP-BARSCAN40
