Produkttyp	Barcodeleser
Marke	Konig
Modell	CMP-BARSCAN31
Abmessungen (L x B x H)	170 x 70 x 90 mm
Gewicht	150 g
Stromversorgung	USB (5V)
Unterstützte Barcodetypen	1D (EAN, UPC, Code 39, usw.) und 2D (QR, Data Matrix, PDF417)
Schnittstelle	USB (HID, virtueller COM)
Lesereichweite	Bis zu 30 cm (je nach Dichte)
Optische Auflösung	640 x 480 Pixel
Lichtquelle	Rotes Laser (Klasse 1)
Lesebereich	±45° horizontal, ±30° vertikal
Betriebstemperatur	0°C bis 40°C
Betriebsfeuchtigkeit	5% bis 95% (nicht kondensierend)
Gehäusematerial	ABS-Kunststoff
Kabellänge	1,5 m
Hauptfunktionen	Automatisches Lesen, schnelles Decodieren, Plug-and-Play
Wartung und Reinigung	Lesefenster mit einem weichen, trockenen Tuch reinigen
Sicherheit	Laser Klasse 1, augensicher
Ersatzteile und Reparierbarkeit	Abnehmbares USB-Kabel, Austausch möglich
Allgemeine Informationen	2 Jahre Garantie, Kompatibilität mit Windows/Mac/Linux

Häufig gestellte Fragen - CMP-BARSCAN31 KONIG

Wie verbinde ich den Barcodeleser mit meinem Computer?

Schließen Sie einfach das USB-Kabel an einen verfügbaren Anschluss an. Das Betriebssystem erkennt es automatisch als HID-Gerät (Tastatur). Es ist kein zusätzlicher Treiber erforderlich.

Welche Barcodetypen kann der CMP-BARSCAN31 lesen?

Er liest 1D-Barcodes (EAN, UPC, Code 39, Code 128, usw.) und 2D-Barcodes (QR-Code, Data Matrix, PDF417, usw.).

Was tun, wenn der Leser nicht richtig scannt?

Überprüfen Sie, ob das Lesefenster sauber ist. Stellen Sie sicher, dass der Barcode gut beleuchtet und scharf ist. Wenn das Problem weiterhin besteht, starten Sie den Computer neu oder setzen Sie den Leser zurück, indem Sie das USB-Kabel abziehen und wieder einstecken.

Ist der Leser mit Kassensoftware kompatibel?

Ja, sobald er im HID-Modus angeschlossen ist, simuliert er eine Tastatureingabe. Alle Software, die Tastatureingaben akzeptiert (Kassen, Inventar, usw.), ist kompatibel.

Kann ich den Leser kabellos verwenden?

Nein, dieses Modell ist kabelgebunden mit einem USB-Anschluss. Es benötigt ein Kabel für die Stromversorgung und Datenübertragung.

Wie reinige ich den Barcodeleser?

Verwenden Sie ein weiches, trockenes Tuch, um das Lesefenster zu reinigen. Vermeiden Sie Chemikalien oder Scheuermittel, die die Linse zerkratzen könnten.

Was ist die maximale Lesereichweite?

Die Reichweite kann bis zu 30 cm bei hochdichten Barcodes betragen. Bei größeren Barcodes kann die Reichweite kürzer sein.

Funktioniert der Leser unter Mac oder Linux?

Ja, er funktioniert im HID-Modus (Tastatur) ohne Treiber unter Windows, macOS und den meisten Linux-Distributionen.

Kann ich Präfixe oder Suffixe im Scan konfigurieren?

Ja, durch Scannen spezieller Konfigurationscodes (im Handbuch enthalten) können Sie Zeilenumbrüche, Tabulatoren oder andere Zeichen nach jedem Scan hinzufügen.

Was tun, wenn der Leser erkannt wird, aber keine Daten sendet?

Überprüfen Sie, ob die Zielsoftware aktiv ist und das Eingabefenster ausgewählt ist. Testen Sie in einem einfachen Texteditor (Notepad). Wenn nichts angezeigt wird, installieren Sie die generischen USB-Treiber neu oder kontaktieren Sie den Support.

BEDIENUNGSANLEITUNG CMP-BARSCAN31 KONIG

Code Bytes 0 Code Bytes 5
Code Bytes 1 Code Bytes 6
Code Bytes 2 Code Bytes 7
Code Bytes 3 Code Bytes 8
Code Bytes 4 Code Bytes 9

1 Einleitung....2
2 Eigenschaften....2
3 Technische Daten .... 3
4 Anschlüsse....4
5 Bedienung .... 5
6 Aufladen des CMP-BARSCAN40....6
7 Strichcodeeinstellungen ....7

7.1 Einstellungen des Strichcodes bearbeiten ..... 7
7.2 Makro-/Spezialtasten Strichcodeeinrichtung .....9
7.3 Abschlussstring Strichcodeeinrichtung .....10
7.4 Strichcodetypen an/aus .....12
7.5 Einrichtung Strichcodetypen 16
7.6 Multiscan-Funktionen .....25
7.7 ID-Zeichen-Einstellung .....29

8 ASCII-Tabelle ....33
9 Standardeinstellung ....37
10 Konformitätserklärung ....40

1) Einleitung:

Der Strichcodescanner bietet eine genaue, einfache und schnelle Methode der Dateneingabe und Datenspeicherung für computergestützte Informationssysteme. Der Scanner kann über einen USB-Anschluss an jedes Computersystem angeschlossen werden. Der Scanner kann in verschiedenen Situationen benutzt werden, zum Beispiel in einem Geschäft, um die Produkte zu scannen, oder in einem Lagerhaus, um den Bestand usw. zu scannen.

Wenn der Scanner auf seine Halterung gelegt wird, scannt er automatisch alle Strichcodes, die sich unter dem Laser befinden.

2) Funktionen:

• Mit automatischem Auslösbetrieb, wodurch die Lebensdauer des Laserkopfes verlängert wird.
• Neue stromsparende Weise des Scannens. 650 nm-Hochgeschwindigkeits-Laserscantechnologie macht es möglich, verschiedene Strichcodearten genau und schnell zu lesen. Mit einer Scangeschwindigkeit von bis zu 74 Scans/s und einer Ausfallhäufigkeit von weniger als ein Millionstel.
• Staub- und wasserdichte Bauweise nach Standard IP65 gewährleistet unter allen Umständen eine zuverlässige Funktionsweise.
• Aus Draht mit besonders kleinem Durchmesser gebaut und mit einer besseren Haltbarkeit, Flexibilität und Zugfestigkeit als die meisten gewöhnlichen Produkte.
• Einzigartiger Pikenschaft als Haltegriff. Durch das ergonomische Design lässt sich der Scanner sehr bequem anwenden.
• Stoßfeste Bauweise, übersteht den Fall aus 1,5 m Höhe auf Betonfußboden.

Der CMP-BARSCAN40 hat ein paar zusätzliche Funktionen:

• Durch die drahtlose 2,4 GHz Frequency Skip Technologie können die Benutzer mehrere Scanner zur gleichen Zeit in unmittelbarer Nachbarschaft benutzen, ohne sich gegenseitig zu stören.
• Der Li-Polymer-Akku mit einer hohen Kapazität von 2 Ah reicht für 500 Stunden außer Betrieb und für 10 Stunden im Dauerbetrieb (außer Betrieb fließt weniger als 50 μA Strom).

3) Technische Daten:

Art der Lichtquelle: 650 nm Laser

Art der Anwendung: Tragbar oder in Halterung eingesetzt

Ausfallhäufigkeit: ein Millionstel

Lasersicherheit: CDRH CLASS II, IEC CLASS II

Strichcodetypen: UPC-A, UPC-E, Industrial 2 of 5, EA Code 128, EAN 128, Code39, Code 93, Codebar125 usw.

Unterstützter Anschluss: USB

Art des Scanbeginns: Manuelle oder automatische Auslösung

Auflösung (PCS0.9): 0,10mm (4 mil)

Lesebreite: 60 mm bei 30 mm Entfernung vom Objekt;

98 mm bei 100 mm Entfernung vom Objekt

Rastertiefe: 10-420 mm (PCS0.9, Dichte 0,25)

Codelesegeschwindigkeit: 74-mal/s

Codelesegenauigkeit: 0,10-0,825 mm

Codeleseentfernung: 10-510 mm

Betriebssystem: Microsoft® Windows 98SE/ME/XP/Vista

Falltest: 100-mal/1,5 m

Zusätzliche Eigenschaften des CMP-BARSCAN40:

Spannung: 5 V

Akku-Kapazität: 1200 mAh

Strom außer Betrieb: weniger als 50 μA

Strom im Betrieb: 120 mA

Strom im Standby: 30 mA

Sonnenlichtintensität: max. 3,000 Lux

EMI: Erfüllt die Spezifikationen von EN50081 Teil 1

EMV: Erfüllt die Spezifikationen von EN50082 Teil 1

4) Anschlüsse:

USB-Kabel-Version: (CMP-BARSCAN31)

Schließen Sie das Scannerkabel direkt an den USB-Anschluss des Computers an.

Anmerkung: Nachdem Sie den Scanner angeschlossen haben, scannen Sie den Strichcode unten, um sich davon zu überzeugen, dass der Scanner normal arbeitet.

USB-Dongle-Version: (CMP-BARSCAN40)

Wechsel zur Dongle-Methode:

Ob der Scanner an den Dongle angeschlossen ist, können Sie sehen, indem Sie beim Scannen die Lampe am Dongle beobachten. Wenn Sie scannen, sollte die Lampe am Dongle etwas flackern. An jeden Dongle kann nur ein Scanner angeschlossen werden. Wenn Sie den Dongle wechseln möchten, müssen Sie ihn zuerst abtrennen. Scannen Sie den Strichcode unten, und der Anschluss an den Dongle wird beendet.

Jetzt können Sie den Dongle anschalten, zu dem Sie wechseln möchten. Drücken Sie die Taste des Scanners. Sie können sehen, wie die Lampe des Dongles blinkt. Damit wird angezeigt, dass der Dongle zum Scanner passt. Jetzt können Sie den Scanner normal benutzen.

Anmerkung: Der Scanner wählt den nächstgelegenen freien Dongle vollkommen zufällig aus. Sie müssen deshalb nur dafür sorgen, dass der Dongle, den Sie benutzen möchten, an einen Computer angeschlossen ist.

5) Bedienung:

Um normal zu decodieren, muss der Laser des Scanners den gesamten Strichcode beherrschen.

Gut.

6) Aufladen des CMP-BARSCAN40:

• Stecken Sie den 5 V DC-Netzadapter in die DC-Buchse der Halterung.
• Stecken Sie den Netzadapter in eine 220 V-Wandsteckdose.
• Nachdem Sie den Scanner auf die Halterung aufgelegt haben, wird der Kontakt zum Netzanschluss der Halterung automatisch hergestellt. Auf diese Weise wird der Scanner aufgeladen, aber er bleibt über den Netzadapter ständig funktionsfähig.

7) Strichcodeeinstellungen

7.1 Einstellungen des Strichcodes bearbeiten

BEARBEITUNG # 1 - Streifen 1 Führendes Zeichen auf allen Strichcodes, die mit '12345' beginnen

BEARBEITUNG # 1 - AUS

BEARBEITUNG # 2 - Streifen 1 abschließendes Zeichen

BEARBEITUNG # 2 - AUS

BEARBEITUNG # 1 - Filtern führende Leerzeichen

BEARBEITUNG # 1 - AUS

BEARBEITUNG # 1 - Filtern abschließende Leerzeichen

020001040000032

BEARBEITUNG # 1 - AUS

0B20001

BEARBEITEN - Deaktivieren Filtern aller '-'Zeichen

020000050000045

BEARBEITEN - Filtern aller '-'Zeichen

0B20000050000045

BEARBEITEN - Führende Null einfügen

020000060000000048

BEARBEITEN - Deaktivieren Einfügen führende Null

0B20000060000000048

7.2 Makro-/Spezialtasten Strichcodeeinrichtung

MACRO # 1 - Suche '1' und ersetze durch 'ein'

020101010110NE

MACRO # 1 - Deaktiviert

0B20101

MACRO # 2 - Suche '2' und ersetze durch 'zwei', nur für den Code 39

02010203012TWO

MACRO # 2 - Deaktiviert

0B20102

MACRO - Suche '0' und ersetze durch 'A'

02010001010A

MACRO - Suche '0' und ersetze durch 'A' - deaktiviert

0B2010001010A

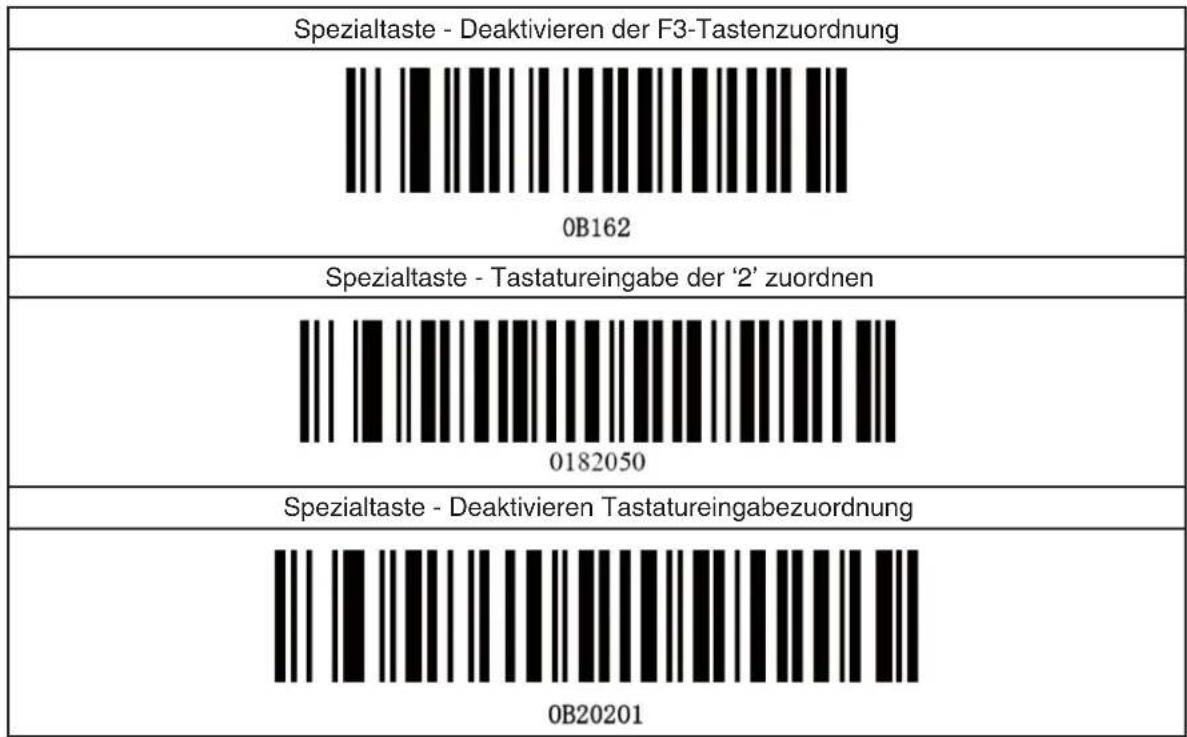

Spezialtaste - F3 der '0' zuordnen

0162048

7.3 Abschlussstring Strichcodeeinrichtung:

String # 1 - Deaktiviert

STRING # 1 - Abschlusszeichen CR

String # 2 - Code 128 Abschlusszeichen LF

String # 2 - Code 128 Abschlusszeichen CR+LF

String # 2 - Code 128 Abschlusszeichen - entfernt

String - Code 39 Abschlusszeichen TAB

String - Code 39 Abschlusszeichen TAB - entfernt

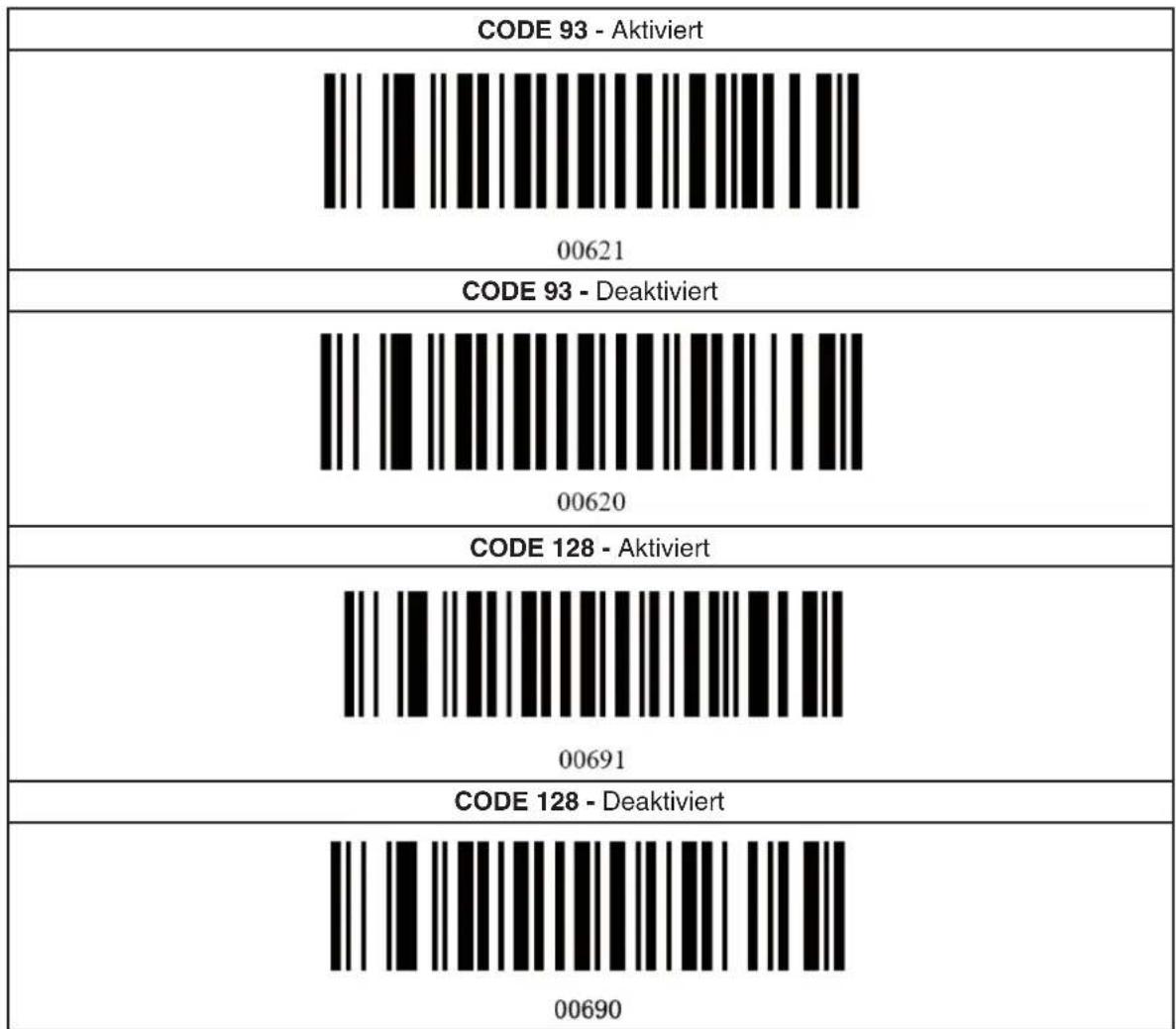

7.4 Strichcodetypen an/aus

CODE 128 - ISBT aktiviert

00701

CODE 128 - ISBT deaktiviert

00700

CODABAR- Aktiviert

00851

CODABAR - Deaktiviert

00850

12OF5 - Aktiviert

00961

12OF5 - Deaktiviert

00960

ID2OF5 - Aktiviert

01061

ID2OF5 - Deaktiviert

START/STOPP-Zeichen - 2 Striche

START/STOPP-Zeichen - 3 Striche

MSI - Aktiviert

MSI - Deaktiviert

UPC-A - Aktiviert

UPC-A - Deaktiviert

UPC-E - Aktiviert

00351

UPC-E - Deaktiviert

00350

EAN-13 - Aktiviert

00361

EAN-13 - Deaktiviert

00360

EAN-8 - Aktiviert

00371

EAN-8 - Deaktiviert

00370

7.5 Einrichtung Strichcodetypen:

CODE 11 ID-Zeichen ‘m’

0131m

CODE 11 ID-Zeichen ‘z’

0131z

CODE 11 Laser/CCD-Redundanz aktiviert

01321

CODE 11 Laser/CCD-Redundanz deaktiviert

01320

CODE 39 Kein SS-Zeichen

002700

CODE 39 SS-Zeichen ‘+’

002704

CODE 39 Senden Start/Stoppzeichen aktiviert

00281

CODE 39 Senden Start/Stoppeichen aktiviert

00280

CODE 39 ID-Zeichen 'a'

0031a

CODE 39 ID-Zeichen 'z'

0031z

CODE 39 Laser/CCD-Redundanz aktiviert

00331

CODE 39 Laser/CCD-Redundanz deaktiviert

00330

CODE 39 ID-Zeichen 'h'

0066h

CODE 39 ID-Zeichen 'z'

0066z

CODE 39 Laser/CCD-Redundanz aktiviert

CODE 39 Laser/CCD-Redundanz deaktiviert

CODE 39 ID-Zeichen ‘g’

CODE 128 ID-Zeichen ‘z’

CODE 128 Laser/CCD-Redundanz aktiviert

CODE 128 Laser/CCD-Redundanz deaktiviert

CODABAR Senden Start/Stoppzeichen aktiviert

CODABAR Senden Start/Stoppeichen deaktiviert

00860

CODABAR Breite Lücken erlaubt - aktiviert

00901

CODABAR Breite Lücken erlaubt - deaktiviert

00900

CODABAR ID-Zeichen 'k'

0094k

CODABAR ID-Zeichen 'z'

0094z

CODEBAR Laser/CCD-Redundanz aktiviert

00951

CODEBAR Laser/CCD-Redundanz deaktiviert

00950

12OF5 ID-Zeichen 'i'

12OF5 ID-Zeichen 'z'

12OF5 Laser/CCD-Redundanz aktiviert

12OF5 Laser/CCD-Redundanz deaktiviert

ID2OF5 ID-Zeichen 'j'

ID2OF5 ID-Zeichen 'z'

ID2OF5 Laser/CCD-Redundanz aktiviert

ID2OF5 Laser/CCD-Redundanz deaktiviert

01140

MSI ISBN ID-Zeichen 'f'

0053f

MSI ISBN ID-Zeichen 'z'

0053z

MSI Laser/CCD-Redundanz aktiviert

01251

MSI Laser/CCD-Redundanz deaktiviert

01250

UPC-E auf UPC-A erweitern - aktiviert

00381

UPC-E auf UPC-A erweitern - deaktiviert

00380

UPC-A auf EAN-13 erweitern - aktiviert

UPC-A auf EAN-13 erweitern - deaktiviert

EAN-13 in ISBN umwandeln - aktiviert

EAN-13 in ISBN umwandeln - deaktiviert

UPC-A ID-Zeichen 'b'

UPC-A ID-Zeichen 'z'

UPC-E ID-Zeichen 'c'

UPC-E ID-Zeichen ‘z’

0050z

EAN-13 ID-Zeichen ‘e’

0051e

EAN-13 ID-Zeichen ‘z’

0051z

EAN-13 ID-Zeichen ‘’

0051

EAN-8 ID-Zeichen ‘d’

0052d

EAN-8 ID-Zeichen ‘z’

0052z

IISBN ID-Zeichen ‘f’

0053f

IISBN ID-Zeichen 'z'

0053z

UPCE/EAN-Ergänzungen - deaktiviert

00550

UPCE/EAN-Ergänzungen - nur 2 Ziffern

00551

UPCE/EAN-Ergänzungen - nur 5 Ziffern

00552

UPCE/EAN-Ergänzungen - nur 2 & 5 Ziffern

00553

UPCE/EAN Laser/CCD-Redundanz aktiviert

00541

UPCE/EAN Laser/CCD-Redundanz deaktiviert

00540

7.6 Multiscan-Funktionen

Firmwareversion ausgeben

Rücksetzen der Konfiguration auf Standardwerte

Ausgabemodus - Tastatur/USB-Anschluss

Ausgabemodus - seriell

Ausgabemodus - rücksetzen

Piepton für gut gelesen - keiner

Piepton für gut gelesen - rücksetzen

0B142

Piepton für gut gelesen - leise

014201

Piepton für gut gelesen - normal

014202

Piepton für gut gelesen - laut

014203

Piepton für gut gelesen - von leise nach laut

014204

Piepton für gut gelesen - von laut nach leise

014205

Dauer des Pieptons für gutes Lesen - kurz

014300

Dauer des Pieptons für gut gelesen - normal

014301

Dauer des Pieptons für gut gelesen - lang

014302

Decodieroptionen Umkehrbild - aktiviert

01391

Decodieroptionen Umkehrbild - deaktiviert

01390

Decodieroptionen Strichcode-ID senden - deaktiviert

01400

Decodieroptionen Strichcode-ID als Vorspann senden

01401

Decodieroptionen Strichcode-ID senden - rücksetzen

0B140

Decodieroptionen Strichcode-ID als Nachspann senden

01402

Laser/CCD-Modus - Einzelscan

013300

Laser/CCD-Modus - Einzelscan, keine Auslösung

013301

Laser/CCD-Modus - Multiscan

013302

Laser/CCD-Modus - Multiscan, keine Auslösung

013303

Laser/CCD-Modus - Dauerscan

013304

Laser/CCD-Modus - Impuls

013305

7.7 ID-Zeichen-Einstellung:

7.7.1 ID-Zeichen-Einstellcode:

CODE 11 ID-Zeichen-Einstellcode

0P

CODE 39 ID-Zeichen-Einstellcode

0O

CODE 93 ID-Zeichen-Einstellcode

0N

CODE 128 ID-Zeichen-Einstellcode

0M

CODABAR ID-Zeichen-Einstellcode

0L

IZOF 5 ID-Zeichen-Einstellcode

0K

IDZOF 5 ID-Zeichen-Einstellcode

0J

MSI/PIESSEY ID-Zeichen-Einstellcode

0I

UPC-A ID-Zeichen-Einstellcode

0H

UPC-E ID-Zeichen-Einstellcode

0G

EAN-13 ID-Zeichen-Einstellcode

0F

EAN-8 ID-Zeichen-Einstellcode

0E

ISBN ID-Zeichen-Einstellcode

0D

7.7.2 Codebytes 0 -9

Codebyte 0 Codebyte 5
Codebyte 1 Codebyte 6
Codebyte 2 Codebyte 7
Codebyte 3 Codebyte 8
Codebyte 4 Codebyte 9

7.7.3 ID-Zeichen-Einstellmethode

Jeder Strichcode hat sein eignes ID-Zeichen. Um ein Strichcode-ID-Zeichen zu ändern, ist zuerst der ID-Zeichen-Einstellstrichcode dieses Strichcodes zu scannen. Dann scannen Sie die entsprechenden Codebytes des ID-Zeichens.

(Siehe bitte ASCII-Tabelle).

Ändern Sie z.B. das Code 11 Vorspann-ID-Zeichen in A. Im Folgenden sind die Schritte angegeben:

1) Scannen Sie den Strichcode 01401, um das Vorspann-ID-Zeichen zu öffnen.

2) Scanen Sie den CODE11 ID-Zeichen-Einstellcode 0P:

3) Suchen Sie in der ASCII-Tabelle die entsprechenden Codebytes des ID-Zeichens A (Zeichen-Spalte): 065.
4) Scannen Sie der Reihe nach die folgenden Strichcodes: Codebyte 0, Codebyte 6, Codebyte 5. (Der Scanner hat beim Scannen des Strichcodes einen auffordernden Ton.)

0

6

5) Nach der erfolgreichen Einstellung wird der Scanner zurückgesetzt und gibt einen Piepton ab.

Anmerkung:

A) Um einige Strichcode-Vorspann-ID-Zeichen zu ändern, 1 anstelle von 01401 den Strichcode 01402 scannen, um die Nachspann-ID-Zeichen-Funktion zu öffnen. Dann folgen Sie den Schritten 2 bis 5.

B) Um das ID-Zeichen des ISBN-Codes zu ändern, müssen Sie vor Ausführung der Beispielschritte zunächst den Einstell-Strichcode 00481 scannen, um den EAN-13-Code in den ISBN-Code umzuwandeln. Dann befolgen Sie die Schritte 1 bis 5.

9) Standardeinstellung:

Funktion Strichcode	Erklärung des Strichcodes
Amtlichen Strichcodebearbeiten	0B20000050000045	Sendet ein '-Zeichen
Abschlusszeichen-Einstellung	0202011000 0D0202021080 0D0202001020 $ 09	Fügt einen Nachspann hinzuÖffnet Code128Öffnet Code39 - TAB-Modus
Schalten Sie dieStrichcodesymbole an	0062100691007010085100961010610115100341003510036100371	Anschalten Code93Anschalten Code128Anschalten Code128 ISBTAnschalten CODABARAnschalten Cross 25 CodeAnschalten Industry 25 CodeAnschalten MSI-CodeAnschalten UPC-AAnschalten UPC-EAnschalten EAN-13Anschalten EAN-8
Einstellung derStrichcodesymbole	0131m	CODE II-Identifikationszeichenals 'm' einstellen
	01321	CODE II-Decodierbestätigungenanschalten
	002700	CODE39-Führungszeichen- keines
	00280	CODE39-Start/Stopp-Übertragungszeichenausschalten
	0031a	CODE39-Identifikationszeichenals 'a' einstellen
	00331	CODE39-Decodierbestätigungenanschalten
	0066h	CODE93-Identifikationszeichenals 'h' einstellen
	00681	CODE93-Decodierbestätigungenanschalten
Funktion Strichcode Erklärung des Strichcodes
Einstellung der Strichcodesymbole	0081g	CODE128-Identifikationszeichen als 'g' einstellen
	00841	CODE128-Decodierbestätigungen anschalten
	00860	CODABAR-Start/Stopp-Übertragungszeichen ausschalten
	00901	Anschalten, um CODABAR-Strichcode mit großem Spielraum zuzulassen
	0094k	CODABAR-Identifikationszeichen als 'k' einstellen
	00951	CODEABAR-Decodierbestätigungen anschalten
	0104i	Cross 25 Code Identifikationszeichen als 'i' einstellen
	01051	Cross 25 Code Decodierbestätigungen anschalten
	0113j	Industry 25 Code Identifikationszeichen als 'j' einstellen
	01141	Industry 25 Code Decodierbestätigungen anschalten
	0053f	MSI ISBN Identifikationszeichen als 'f' einstellen
	00380	UPC-E-Umwandlung in UPC-A-Code ausschalten
	00390	UPC-A-Umwandlung in EAN-13-Code ausschalten
	00480	EAN-13-Code-Umwandlung in ISBN-Code ausschalten
	0049b	UPC-A-Identifikationszeichen als 'b' einstellen
	0050c	UPC-E-Identifikationszeichen als 'c' einstellen
	0051e	EAN-13-Identifikationszeichen auf 'e' einstellen
Funktion Strichcode	Erklärung des Strichcodes
Einstellung der Strichcodesymbole	0052d	EAN-8-Code-Identifikationszeichen als 'd' einstellen
	0053f	ISBN-Code-Identifikationszeichen als 'f' einstellen
	00550	An UPCE/EAN angefügten Code ausschalten
	00541	UPC/EAN-Code-Decodierbestätigungen anschalten
Scannanschluss - Tastatur	0000000	Übertragungsgeschwindigkeit - 0
	0005000	Sprachauswahl - Englisch
Scannanschluss - COM-Buchse	000705	Baudrate von COM ist 9600
	001200	Quittungsbetriebsvereinbarung - Keine
	000081	COM-Daten sind 8 Ziffern breit
	00090	COM-Stoppbit ist erste Ziffer
	001002	COM-Paritätsbit - Geradzahlig
Scannanschluss - Lichtgriffel	01261	CODE II anschalten
	00221	CODE39 anschalten
Scannanschluss - Lichtgriffel	00231	Vollen ASCII-Code anschalten
Scan-Funktion	0B142	Stimme anschalten
	014202	Mittelwert
	014301	Ununterbrochene Stimme ist der lange Mittelwert
	01391	Einstellung der Strichcode-Vorder/Rück-Bilder anschalten
	01400	ID-Code vor Strichcode abschalten
	0B140	ID-Code nach Strichcode abschalten
	013300	Strichcode im Stoßbetrieb lesen - Standardmodus

10) Konformitätserklärung

Wir,

Nedis B.V.

De Tweeling 28

erklären, dass das Produkt:

Name: König

Modell: CMP-BARSCAN31 / CMP-BARSCAN40

Beschreibung: Laser-Strichcodescanner / Drahtloser Laser-Strichcodesanner

den folgenden Standards entspricht:

EMV: EN55022: 2006, EN55024: 1998+A1: 2001+A2: 2003

EN61000-3-2: 2006, EN61000-3-3: 1995+A1: 2001+A2: 2005

RADIO:

Und erfüllt die Anforderungen der Richtlinien der Europäischen Union.

's-Hertogenbosch, 1. Oktober 2008

J. Gilad

Einkaufsleiterin

Sicherheitsvorkehrungen:

VORSICHT

STROMSCHLAGGEFAHR NICHT ÖFFNEN

Um das Risiko eines elektrischen Schlags zu verringern, sollte dieses Produkt AUSSCHLIESSLICH von einem autorisierten Techniker geöffnet werden, wenn eine Wartung erforderlich ist. Trennen Sie das Produkt vom Stromnetz und anderen Geräten, wenn ein Problem auftreten sollte. Sorgen Sie dafür, dass das Gerät nicht mit Wasser oder Feuchtigkeit in Berührung kommt.

Wartung:

Reinigen Sie nur mit einem trockenen Tuch. Keine Reinigungs- oder Scheuermittel verwenden.

Garantie:

Es kann keine Garantie oder Haftung für irgendwelche Änderungen oder Modifikationen

des Produkts oder für Schäden übernommen werden, die aufgrund einer nicht ordnungsgemäßen Anwendung des Produkts entstanden sind.

Allgemeines:

Konstruktionen und technische Daten können ohne vorherige Ankündigung geändert werden.

Alle Logos, Marken und Produktnamen sind Warenzeichen oder registrierte Warenzeichen ihrer jeweiligen Eigentümer und werden hiermit als solche anerkannt.

Achtung:

Dieses Produkt ist mit diesem Symbol gekennzeichnet. Es bedeutet, dass die verwendeten elektrischen und elektronischen Produkte nicht im allgemeinen Haushaltsmüll entsorgt werden dürfen. Für diese Produkte stehen gesonderte Sammelsysteme zur Verfügung.

Copyright ©

CMP-BARSCAN31 & CMP-BARSCAN40

Code Bytes 0 Code Bytes 5
Code Bytes 1 Code Bytes 6
Code Bytes 2 Code Bytes 7
Code Bytes 3 Code Bytes 8
Code Bytes 4 Code Bytes 9

7.7.3 ID-karakter instellingsmethode:

USB kábellel: (CMP-BARSCAN31)

Byta till dongle funktion:

STRÄNG # 1-Sluttecken-CR

02020110000D

STRÄNG # 1-Sluttecken-LF

02020110000A

STRÄNG # 1-Sluttecken-CR+LF

02020110000DS0A

STRÄNG # 1-Avaktiverad

STRÄNG # 1-Sluttecken-CR

STRÄNG # 2-Code 128 sluttecken-LF

STRÄNG # 2-Code 128 sluttecken-CR+LF

STRÄNG # 2-Code 128 sluttecken-avlägsnad

STRÄNG -Code 39 sluttecken-TAB

STRÄNG -Code 39 sluttecken-TAB-avlägsnad

Code Bytes 0 Code Bytes 5
Code Bytes 1 Code Bytes 6
Code Bytes 2 Code Bytes 7
Code Bytes 3 Code Bytes 8
Code Bytes 4 Code Bytes 9
