CMP-BARSCAN31 - Lettore di codici a barre KONIG - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Lettore di codici a barre
Marca	Konig
Modello	CMP-BARSCAN31
Dimensioni (L x l x h)	170 x 70 x 90 mm
Peso	150 g
Alimentazione	USB (5V)
Tipo di codice a barre supportato	1D (EAN, UPC, Code 39, ecc.) e 2D (QR, Data Matrix, PDF417)
Interfaccia	USB (HID, COM virtuale)
Portata di lettura	Fino a 30 cm (a seconda della densità)
Risoluzione ottica	640 x 480 pixel
Sorgente luminosa	Laser rosso (classe 1)
Angolo di lettura	±45° orizzontale, ±30° verticale
Temperatura di funzionamento	0°C a 40°C
Umidità di funzionamento	5% a 95% (senza condensa)
Materiale della custodia	Plastica ABS
Lunghezza del cavo	1,5 m
Funzioni principali	Lettura automatica, decodifica rapida, plug-and-play
Manutenzione e pulizia	Pulire la finestra di lettura con un panno morbido e asciutto
Sicurezza	Laser classe 1 senza pericolo per gli occhi
Parti di ricambio e riparabilità	Cavo USB rimovibile, sostituzione possibile
Informazioni generali	Garanzia 2 anni, compatibilità Windows/Mac/Linux

Domande frequenti - CMP-BARSCAN31 KONIG

Come collegare il lettore di codici a barre al mio computer ?

Basta collegare il cavo USB a una porta disponibile. Il sistema operativo lo riconoscerà automaticamente come dispositivo HID (tastiera). Nessun driver aggiuntivo è necessario.

Quali tipi di codici a barre può leggere il CMP-BARSCAN31 ?

Legge i codici a barre 1D (EAN, UPC, Code 39, Code 128, ecc.) e 2D (QR Code, Data Matrix, PDF417, ecc.).

Cosa fare se il lettore non scansiona correttamente ?

Verificare che la finestra di lettura sia pulita. Assicurarsi che il codice a barre sia ben illuminato e nitido. Se il problema persiste, riavviare il computer o resettare il lettore scollegando e ricollegando il cavo USB.

Il lettore è compatibile con i software di cassa ?

Sì, una volta collegato in modalità HID, simula un input da tastiera. Tutti i software che accettano input da tastiera (cassa, inventario, ecc.) sono compatibili.

Posso utilizzare il lettore senza fili ?

No, questo modello è cablato con connessione USB. Richiede un cavo per l'alimentazione e la trasmissione dei dati.

Come pulire il lettore di codici a barre ?

Utilizzare un panno morbido e asciutto per pulire la finestra di lettura. Evitare prodotti chimici o abrasivi che potrebbero graffiare la lente.

Qual è la portata massima di lettura ?

La portata può raggiungere 30 cm per i codici a barre ad alta densità. Per codici a barre più grandi, la portata può essere inferiore.

Il lettore funziona su Mac o Linux ?

Sì, funziona in modalità HID (tastiera) senza driver su Windows, macOS e la maggior parte delle distribuzioni Linux.

Posso configurare prefissi o suffissi nella scansione ?

Sì, scansioneando codici di configurazione speciali (forniti nel manuale), è possibile aggiungere ritorni a capo, tabulazioni o altri caratteri dopo ogni scansione.

Cosa fare se il lettore è riconosciuto ma non invia i dati ?

Verificare che il software di destinazione sia attivo e che la finestra di input sia selezionata. Testare in un semplice editor di testo (Notepad). Se non viene visualizzato nulla, reinstallare i driver generici USB o contattare il supporto.

MANUALE UTENTE CMP-BARSCAN31 KONIG

Scanner laser per codici a barre

II CMP-BARSCAN40 propone alcune funzioni extra:

• La tecnica a salto di frequenza senza fili da 2.4 GHz consente agli utenti di impiegare più scanner contemporaneamente a stretta vicinanza senza che interferiscano reciprocamente.
• La batteria polimeri di litio 2 Ah può restare inattiva per 500 ore ed essere utilizzata per 10 ore (corrente elettrica inattiva inferiore a 50 μA).

3) Specifiche tecniche:

Tipo di sorgente luminosa: laser 650 nm

Modalità di utilizzo: Portatile o sistemazione in staffa

Percentuale di codici errati: un milionesimo

Capacità di sicurezza laser: CLASSE CDRH II, CLASSE CEI II

Tipo di codici a barre: UPC-A, UPC-E, Industriale 2/5, EAN8, EAN13,

Codice 128, EAN 128, Codice 39, Codice 93,

Codebar125, ecc.

Interfaccia supporto: USB

Modalità di inizio scansione: Attivazione manuale o automatica

Risoluzione (pcs 0,9): 0,10 mm (4 mil)

Ampiezza di lettura: 60 mm a 30 mm di distanza dall'oggetto;

98 mm a 100 mm di distanza dall'oggetto;

Profondità di campo: 10-420 mm (pcs 0,9, densità 0,25)

Velocità di lettura codici: 74 volte/secondo

Precisione di lettura codici: 0,10 - 0,825 mm

Distanza di lettura codici: 10 - 510 mm

Test di caduta: 100 volte/1,5 m

Funzioni extra del CMP-BARSCAN40:

Alimentazione: 5 V

Capacità batteria: 1200 mAh

Corrente elettrica in inattività: inferiore a 50 μA

Corrente elettrica in funzione: 120 mA

Intensità di sopportazione luce solare: 3.000 lux max

EMI: Conforme alle specifiche EN50081.par1

EMS: Conforme alle specifiche EN50082.par1

4) Collegamenti:

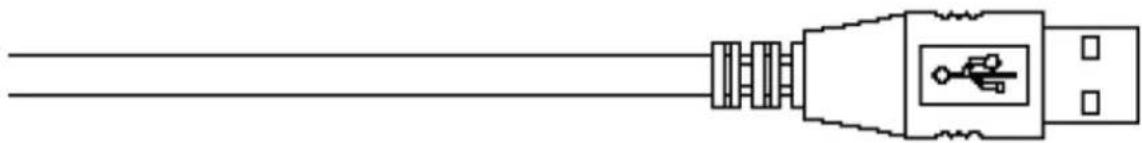

Versione cavo USB: (CMP-BARSCAN31)

Collegare il filo dello scanner direttamente alla porta USB del computer.

Nota: dopo aver collegato lo scanner, eseguire la scansione del codice a barre sottostante per verificare che lo scanner funzioni normalmente.

Versione dongle USB: (CMP-BARSCAN40)

È possibile verificare il collegamento dello scanner al dongle controllando la spia sul dongle durante la scansione. Durante la scansione, sul dongle dovrebbe lampeggiare una piccola spia. A ciascun dongle può essere collegato un solo scanner. Se si desidera cambiare il dongle, è necessario innanzitutto provvedere alla disconnessione. Eseguire la scansione del codice a barre sottostante e la connessione del dongle sarà conclusa.

A questo punto si può attivare il dongle su cui si intende cambiare. Premere il pulsante dello scanner. È possibile vedere la spia del dongle che lampeggia, indicando che il dongle è abbinato allo scanner. A questo punto è possibile usare lo scanner in modo normale.

Nota: Lo scanner sceglie il dongle libero più vicino in modo totalmente casuale. Di conseguenza, verificare che il dongle che si intende utilizzare sia collegato a un computer.

5) Funzionamento:

Per eseguire la decodifica in modo normale, il laser dello scanner deve coprire l'intero codice a barre.

Corretto.

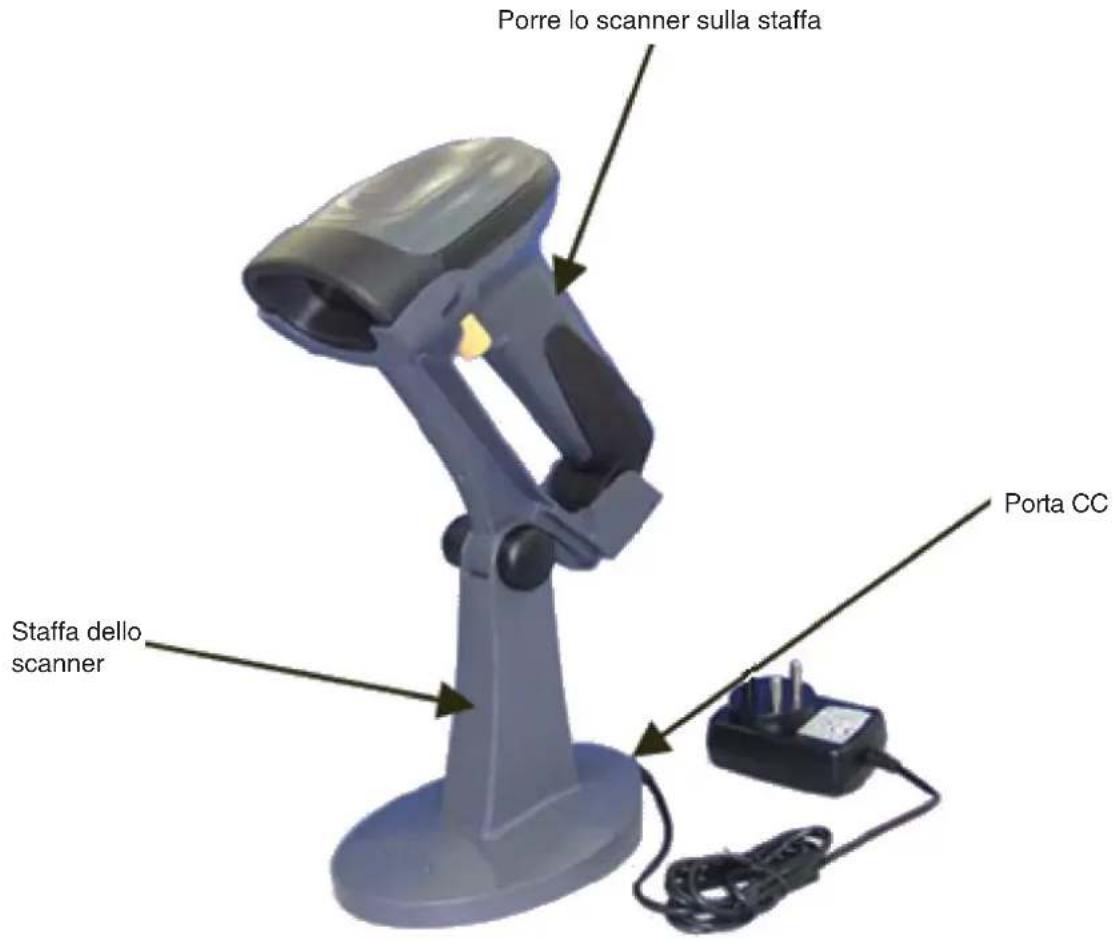

• Inserire l'adattatore di corrente 5 V CC nel jack CC della staffa.
• Inserire l'adattatore di corrente in una presa a parete da 220 V.
• Dopo essere stato sistemato sulla staffa, lo scanner entrerà automaticamente in contatto con la connessione dell'alimentazione della staffa. In tal modo lo scanner sarà in carica ma continuerà a lavorare attraverso l'adattatore di corrente.

7) Impostazioni di codice a barre:

7.1 Codice a barre Modifica configurazione

MODIFICA N. 1-Striscia 1 Carattere iniziale su tutti i codici a barra che iniziano con "12345"

MODIFICA N. 1-DISATTIVATO

MODIFICA N. 2-Striscia 1 carattere finale

MODIFICA N. 2-DISATTIVATO

MODIFICA N. 1-Spazi iniziali filtro

MODIFICA N. 1-DISATTIVATO

MODIFICA N. 1-Spazi finali filtro

020001040000032

MODIFICA N. 1-DISATTIVATO

0B20001

MODIFICA-Disattivare filtro di tutti i caratteri "-"

020000050000045

MODIFICA-Filtra tutti i caratteri "-"

0B20000050000045

MODIFICA-Inserire zero iniziale

020000060000000048

MODIFICA-Disattivare inserire zero iniziale

0B20000060000000048

7.2 Codici a barre Configurazione macro/tasti speciali:

MACRO N. 1-Trovare "1" e sostituire con un "uno"

020101010110NE

MACRO N. 1-Disattivata

0B20101

MACRO N. 2-Trovare 2 e sostituire con due solo per il codice 39

02010203012TWO

MACRO N. 2-Disattivata

0B20102

MACRO-Trovare "0" e sostituire con "A"

02010001010A

MACRO-Trovare "0" e sostituire con "A"-Disattivare

0B2010001010A

Tasto speciale-Mappa F3 IN "0"

0162048

Tasto speciale-Disattivare mappatura tasto F3

0B162

Tasto speciale-Mappare tastiera inserire in "2"

0182050

Tasto speciale-Disattivare tastiera inserire mappatura

0B20201

7.3 Codici a barre configurazione stringhe di terminazione:

STRINGA N. 1-Car. terminazione-CR

02020110000D

STRINGA N.1-Terminazione-LF

02020110000A

STRINGA N. 1-Car. terminazione CR+LF

02020110000D0A

Stringa N. 1-Disattivata

STRINGA N. 1-Car. terminazione-CR

Stringa N. 2-Codice 128 Car. terminazione-LF

Stringa N. 2-Codice 128 Car. terminazione CR+LF

Stringa N. 2-Codice 128 Car. terminazione-Eliminato

Stringa codice 39 Car. terminazione-TAB

Stringa codice 39 Car. terminazione-tab-Eliminato

STRINGA-TUTTI I CODICI SINCRONIZZAZIONE INIZIALE-STX

STRINGA-TUTTI I CODICI SINCRONIZZAZIONE FINALE-ETX

7.4 Attivazione/Disattivazione simbologie:

CODICE 93-Attivare

CODICE 93-Disattivare

CODICE 128-Attivare

CODICE 128-Disattivare

CODICE 128 ISBT-Attivare

00701

CODICE 128 ISBT-Disattivare

00700

CODABAR-Attivare

00851

CODABAR-Disattivare

00850

12OF5-Attivare

00961

12OF5-Disattivare

00960

ID2OF5-ATTIVARE

01061

ID2OF5-DISATTIVARE

CARATTERI AVVIO/ARRESTO - 2 BARRA

CARATTERI AVVIO/ARRESTO - 3 BARRA

MSI-Attivare

MSI-Disattivare

UPC-A Attivare

UPC-A Disattivare

UPC-E Attivare

00351

UPC-E Disattivare

00350

EAN-13 Attivare

00361

EAN-13 Disattivare

00360

EAN-8 Attivare

00371

EAN-8 Disattivare

00370

7.5 Configurazione simbologie:

CODICE 11 Carattere ID-"m"

0131m

CODICE 11 Carattere ID-"z"

0131z

CODICE 11 Ridondanza Laser/CCD-Attivare

01321

CODE 11 Ridondanza Laser/CCD-Disattivare

01320

CODE 39 Car. SS-Nessuno

002700

CODE 39 Car. SS-"+"

002704

CODE 39 Inviare car. avvio/arresto

00281

CODE 39 Inviare car. avvio/arresto

00280

CODICE 39 Carattere ID "a"

0031a

CODICE 39 Carattere ID-"z"

0031z

CODE 39 Ridondanza Laser/CCD-Attivare

00331

CODICE 39 Ridondanza Laser/CCD-Disattivare

00330

CODICE 39 Carattere ID "h"

0066h

CODICE 39 Carattere ID-"z"

0066z

CODICE 39 Ridondanza Laser/CCD-Attivare

00681

CODICE 39 Ridondanza Laser/CCD-Disattivare

00680

CODICE 39 Carattere ID "g"

0081g

CODICE 128 Carattere ID-"z"

0081z

CODICE 128 Ridondanza Laser/CCD-Attivare

00841

CODE 128 Ridondanza Laser/CCD-Disattivare

00840

CODABAR Inviare car. avvio/arresto-Attivare

00861

CODABAR Inviare car. avvio/arresto-Disattivare

00860

CODABAR Consentiti vuoti ampi-Attivare

00901

CODABAR Consentiti vuoti ampi-Disattivare

00900

CODABAR Carattere ID-"k"

0094k

CODABAR Carattere ID-"z"

0094z

CODABAR Ridondanza Laser/CCD-Attivare

00951

CODEBAR Ridondanza Laser/CCD-Disattivare

00950

12OF5 Carattere ID-"i"

12OF5 Carattere ID-"z"

12OF5 Ridondanza Laser/CCD-Attivare

12OF5 Ridondanza Laser/CCD-Disattivare

ID2OF5 Carattere ID-"j"

ID2OF5 Carattere ID-"z"

ID2OF5 Ridondanza Laser/CCD-Attivare

ID2OF5 Ridondanza Laser/CCD-Disattivare

01140

MSI ISBN Carattere ID-"f"

0053f

MSI ISBN Carattere ID-"z"

0053z

MSI Ridondanza Laser/CCD-Attivare

01251

MSI Ridondanza Laser/CCD-Disattivare

01250

Espandere UPC-E in UPC-A Attivare

00381

Espandere UPC-E in UPC-A Disattivare

00380

Espandere UPC-A in EAN-13 Attivare

Espandere UPC-A in EAN-13 Disattivare

Convertire EAN-13 in ISBN Attivare

Convertire EAN-13 in ISBN Disattivare

UPC-A Carattere ID "b"

UPC-A Carattere ID "z"

UPC-E Carattere ID "c"

UPC-E Carattere ID "z"

0050z

EAN-13 Carattere ID "e"

0051e

EAN-13 Carattere ID "z"

0051z

EAN-13 Carattere ID-""

0051

EAN-8 Carattere ID "d"

0052d

EAN-8 Carattere ID "z"

0052z

IISBN Carattere ID "f"

0053f

IISBN Carattere ID "z"

0053z

UPCE/EAN supplementi-Disattivare

00550

UPCE/EAN supplementi-solo 2 cifre

00551

UPCE/EAN supplementi-solo -5 cifre

00552

UPCE/EAN supplementi-solo -2 e 5 cifre

00553

UPCE/EAN Ridondanza Laser/CCD Attivare

00541

UPCE/EAN Ridondanza Laser/CCD Disattivare

00540

7.6 Funzioni multiscansione:

Uscita versione firmware

Ripristinare la configurazione alle impostazioni predefinite

Modalità uscita - tastiera/chiavetta USB

Modalità uscita- seriale

Modalità uscita-ripristino

Segnalazione acustica lettura valida-nessuna

Segnalazione acustica lettura valida-ripristino

0B142

TONO SEGNALAZIONE ACUSTICA LETTURA VALIDA - BASSO

014201

TONO SEGNALAZIONE ACUSTICA LETTURA VALIDA - MEDIO

014202

TONO SEGNALAZIONE ACUSTICA LETTURA VALIDA - ALTO

014203

TONO SEGNALAZIONE ACUSTICA LETTURA VALIDA - DA BASSO AD ALTO

014204

TONO SEGNALAZIONE ACUSTICA LETTURA VALIDA - DA ALTO A BASSO

014205

DURATA SEGNALAZIONE ACUSTICA LETTURA VALIDA - BREVE

014300

DURATA SEGNALAZIONE ACUSTICA LETTURA VALIDA - MEDIA

014301

DURATA SEGNALAZIONE ACUSTICA LETTURA VALIDA - LUNGA

014302

Opzioni decodifica immagine inversa-Attivare

01391

Opzioni decodifica immagine inversa-Disattivare

01390

Opzioni decodifica inviare ID codice a barre - Disattivare

01400

Opzioni decodifica inviare ID codice a barre-come prefisso

01401

Opzioni decodifica inviare ID codice a barre - Ripristinare

0B140

Opzioni decodifica inviare ID codice a barre-come suffisso

Modalità Laser/CCD -scansione singola

Modalità Laser/CCD - scansione singola nessuna attivazione

Modalità Laser/CCD - scansione multipla

Modalità Laser/CCD - scansione multipla nessuna attivazione

Modalità Laser/CCD -scansione continua

Modalità Laser/CCD - impulso

7.7 Impostazione carattere ID:

7.7.1 Codice configurazione caratteri ID:

CODE 11 Codice configurazione caratteri ID

0P

CODE 39 Codice configurazione caratteri ID

0O

CODE 93 Codice configurazione caratteri ID

0N

CODE 128 Codice configurazione caratteri ID

0M

CODABAR Codice configurazione caratteri ID

0L

IZOF 5 Codice configurazione caratteri ID

0K

IDZOF 5 Codice configurazione caratteri ID

0J

MSI/PIESSEY Codice configurazione caratteri ID

0I

UPC-A Codice configurazione caratteri ID

0H

UPC-E Codice configurazione caratteri ID

0G

EAN-13 Codice configurazione caratteri ID

0F

EAN-8 Codice configurazione caratteri ID

0E

ISBN Codice configurazione caratteri ID:

0D

7.7.2 Byte codice 0-9

Byte codice 0 Byte codice 5
Byte codice 1 Byte codice 6
Byte codice 2 Byte codice 7
Byte codice 3 Byte codice 8
Byte codice 4 Byte codice 9

7.7.3 Metodo impostazione carattere ID:

Ogni codice a barre ha il proprio carattere ID. Per cambiare un carattere ID di codice a barre, eseguire innanzitutto la scansione del codice a barre di configurazione caratteri ID di questo codice a barre. Eseguire poi la scansione del corrispondente byte i codice del carattere ID.

(Consultare la tabella di riferimento ASC11).

Es.: Modificare il carattere ID di prefisso codice 11 in A, secondo i passaggi riportati di seguito:

1) Eseguire la scansione del codice a barre 01401 per aprire l'aggiunta di carattere ID prefisso:

2) Eseguire la scansione di CODICE 11 codice di configurazione carattere ID 0P:

3) Mediante la tabella di riferimento ASC11, trovare il Byte codice di carattere ID a (Colonna CARATTERE): 065.
4) Eseguire la scansione dei seguenti codici a barre in sequenza: byte codice 0, byte codice 6, byte codice 5. (Lo scanner produrrà un suono di richiamo durante la scansione del codice a barre)

Byte codice 0

5) Dopo aver eseguito correttamente le impostazioni, lo scanner si azzera ed emette una segnalazione acustica.

Nota:

A) Per cambiare alcuni caratteri ID di suffisso di codice a barre, nel passaggio 1, occorre eseguire la scansione del codice a barre 01402 per aprire la funzione di aggiunta di carattere ID suffisso, invece di eseguire la scansione del codice a barre 01401. Quindi procedere dal passaggio 2 al passaggio 5.

B) Per cambiare il carattere ID del codice ISBN, prima di effettuare i passaggi dell'esempio, occorre eseguire la scansione del codice a barre di configurazione 00481 prima di trasferire il codice EAN-13 nel codice ISBN, quindi procedere dal passaggio 1 al passaggio 5.

8) Tabella di riferimento ASC11:

Valore ES. Valore decimale/Valore byte codice		Carattere Eqv tastiera di controllo
00	000	NUL	@
01	001	SOH	A
02	002	STX	B
03	003	ETX	C
04	004	EOT	D
05	005	ENQ	E
06	006	ACK	F
07	007	BEL	G
08	008	BS	H
09	009	HT	I
0A	010	LF	J
0B	011	VT	K
0C	012	FF	L
0D	013	CR	M
0E	014	SO	N
0F	015	SI	O
10	016	DLE	P
11	017	DC1	Q
12	018	DC2	R
13	019	DC3	S
14	020	DC4	T
15	021	NAK	U
16	022	SYN	V
17	023	ETB	W
18	024	CAN	X
19	025	EM	Y
1A	026	SUB	Z
1B	027	ESC	[
1C	028	FS	\
1D	029	GS	^
1E	030	RS	-
1F	031	US	spazio, vuoto
20	032	SP
21	033	!
22	034	“
23	035	#
24	036	$
25	037	%
26	038	&
27	039	‘	apostrofo
28	040	(
29	041	)
2A	042	*
2B	043	+
2C	044	,	virgola
2D	045	-	sottrazione
2E	046	.	punto
2F	047	/
30	048	0	numero zero
31	049	1	numero uno
32	050	2
33	051	3
34	052	4
35	053	5
36	054	6
37	055	7
38	056	8
39	057	9
3A	058	:
3B	059	;
3C	060	<	inferiore a
3D	061	=
3E	062	>	superiore a
3F	063	?
40	064	@	maiusc P
41	065	A
42	066	B
43	067	C
44	068	D
45	069	E
46	070	F
47	071	G
48	072	H
49	073	I	lettera I
4A	074	J
4B	075	K
AC	076	L
4D	077	M
4E	078	N
4F	079	O	lettera O
50	080	P
51	081	Q
52	082	R
53	083	S
54	084	T
55	085	U
56	086	V
57	087	W
58	088	X
59	089	Y
5A	090	Z
5B	091	[	maiusc K
5C	092	\	maiusc L
5D	093	]	maiusc M
5E	094	^	à, maiusc N
5F	095	-	♣, maiusc 0, trattino in basso
60	096	‘	accento grave
61	097	a
62	098	b
63	099	c
64	100	d
65	101	e
66	102	f
67	103	g
68	104	h
69	105	i
6A	106	j
6B	107	k
6C	108	l
6D	109	m
6E	110	n
6F	111	o
70	112	p
71	113	q
72	114	r
73	115	s
74	116	t
75	117	u
76	118	v
77	119	w
78	120	x
79	121	y
Valore ES. Valore de	decimale/Valore byte codice	Carattere Eqv tastiera	di controllo
7A	122	z
7B	123	{
7C	124	|	barra verticale
7D	125	}	modalità alt
7E	126	~	(modalità alt)
7F	127	DEL	cancella, elimina

9) Impostazione predefinita:

Funzione Codice a barre Spiegazione codice a barre
Modificare approvazione codice a barre	0B20000050000045	Inviare carattere " "
Impostazione carattere di coda	0202011000 0D0202021080 0D0202001020 $ 09	Aggiungere un suffisso -- InvioCodice 128 codice InvioCodice 39 codice modalità TAB
Attivare simbologia codice a barre	0062100691007010085100961010610115100341003510036100371	Attivare Codice 93Attivare Codice 128Attivare Codice 128 ISBTAttivare CODABARAttivare codice 25 trasversaleAttivare codice 25 industrialeAttivare codice MSIAttivare UPC-AAttivare UPC-EAttivare EAN-13Attivare EAN-8
Impostazione di simbolica codice a barre	0131m	Impostare il carattere identificativo del codice ISBNcome "m"
	01321	Attivare convalide di decodifica CODICE II
	002700	Carattere guida CODICE 39-Nessuno
	00280	Disattivare carattere trasferimento avvio/arresto CODICE39
	0031a	Impostare il carattere identificativo CODICE39 come "a"
	00331	Attivare convalide decodifica CODICE 39
	0066h	Impostare il carattere identificativo CODE93 come "h"
Funzione Codice a barre Spiegazione		codice a barre
Impostazione di simbolica codice a barre	00681	Attivare convalide di decodifica CODICE93
	0081g	Impostare il carattere identificativo CODICE 128 come "g"
	00841	Attivare convalide di decodifica CODICE 128
	00860	Disattivare carattere trasferimento avvio/arresto CODABAR
	00901	Attivare consenti margine ampio codice barre CODABAR
	0094k	Impostare carattere identificativo CODABAR "k"
	00951	Attivare convalide di decodifica CODABAR
	0104i	Impostare il carattere identificativo codice 25 trasversale come "i"
	01051	Attivare convalide di decodifica codice 25 trasversale
	0113j	Impostare il carattere identificativo codice 25 industriale come "j"
	01141	Attivare convalide di decodifica codice 25 industriale
	0053f	Impostare il carattere identificativo MSI ISBN come "f"
	00380	Disattivare conversione UPC-E in codice UPC-A
	00390	Disattivare conversione UPC-A in codice EAN-13
	00480	Disattivare conversione EAN-13 in codice ISBN
	0049b	Impostare il carattere identificativo UPC-A come "b"
	0050c	Impostare il carattere identificativo UPC-E come "c"
	0051e	Impostare il carattere identificativo EAN-13 come "e"
	0052d	Impostare il carattere identificativo EAN-8 come "d"
Funzione Codice a barre Spiegazione codice a barre
Impostazione di simbolica codice a barre	0053f	Impostare il carattere identificativo codice ISBN come "f"
	00550	Disattivare codice annesso UPCE/EAN
	00541	Attivare convalide di decodifica codice UPC/EAN
Interfaccia di scansione--Tastiera	0000000	Velocità di trasferimento--0
	0005000	Scelta lingua--Italiano
Interfaccia di scansione—Porta COM	000705	Velocità di trasmissione in baud come 9600
	001200	Accordo di sincronizzazione-Nessuno
	000081	I dati COM sono 8 cifre
	00090	Il bit di arresto COM si trova alla prima cifra
	001002	Bit Parità COM-Pari
Interfaccia di scansione---- penna ottica	01261	Attivare codice II
	00221	Attivare CODICE39
Interfaccia di scansione---- penna ottica	00231	Attivare Full ASCII
Funzione di scansione	0B142	Attivare voce
	014202	Mediante
	014301	La voce continua è mediante lungo
	01391	Attivare impostazione immagini anteriore/posteriore codice a barre
	01400	Attivare codice ID prima codice a barre
	0B140	Attivare codice ID dopo codice a barre
	013300	Leggere modalità serie di segnali codice a barre - modalità predefinita

10) Dichiarazione di conformità

Questa società,

Nedis B.V.

De Tweeling 28

5215MC "s-Hertogenbosch

Paesi Bassi

Tel.: [phone]

Email: [e-mail]

Dichiara che il prodotto:

Nome: König

Modello: CMP-BARSCAN31 / CMP-BARSCAN40

Descrizione: Scanner laser per codici a barre / Scanner laser wireless per codici a barre

è conforme ai seguenti standard:

EMC: EN55022: 2006, EN55024: 1998+A1: 2001+A2: 2003

EN61000-3-2: 2006, EN61000-3-3: 1995+A1: 2001+A2: 2005

Radio:

e rispetta i requisiti delle Direttive dell'Unione Europea.

's-Hertogenbosch, 1° ottobre 2008

Sig.ra J. Gilad

Direttore agli acquisti

Precauzioni di sicurezza:

Per ridurre il rischio di scosse elettriche, questo prodotto deve essere aperto ESCLUSIVAMENTE da personale tecnico specializzato, se occorre assistenza. Se si dovessero verificare dei problemi, scollegare il prodotto dall'alimentazione di rete e da ogni altra apparecchiatura. Non esporre il prodotto ad acqua o umidità.

Manutenzione:

Pulire solo con un panno asciutto. Non utilizzare solventi detergenti o abrasivi.

Garanzia:

Non sarà accettata alcuna garanzia o responsabilità in relazione a cambiamenti e modifiche del prodotto o a danni determinati dall'uso non corretto del prodotto stesso.

Generalità:

Il design e le caratteristiche tecniche sono soggetti a modifica senza necessità di preavviso.

Tutti i marchi a logo e i nomi di prodotto sono marchi commerciali o registrati dei rispettivi titolari e sono in questo documento riconosciuti come tali.

Attenzione:

Il prodotto è contrassegnato con questo simbolo, con il quale si indica che i prodotti elettrici ed elettronici usati non devono essere gettati insieme ai rifiuti domestici. Per questi prodotti esiste un sistema di raccolta differenziata.

Copyright ©

CMP-ESCÁNER DE CÓDIGO DE BARRAS 31 & CMP-ESCÁNER DE CÓDIGO DE BARRAS 40

7.4 Simbolurile On/Off (Pornit/Oprit)

CODE 93-Activare
00621
CODE 93-Dezactivare
00620
CODE 128-Activare
00691
CODE 128-Dezactivare
00690
CODE 128 ISBT-Activare
00701
CODE 128 ISBT-Dezactivare
00700
CODABAR-Activare
00851
CODABAR-Dezactivare
00850
12OF5-Activare
00961
12OF5-Dezactivare
00960
ID2OF5-ACTIVARE
01061
ID2OF5-DEZACTIVARE
START/STOP CARACTERE - 2 BAR
START/STOP CARACTERE - 3 BAR
MSI-Activare
MSI-Dezactivare
UPC-A Activare
UPC-A Dezactivare
UPC-E Activare
00351
UPC-E Dezactivare
00350
EAN-13 Activare
00361
EAN-13 Dezactivare
00360
EAN-8 Activare
00371
EAN-8 Dezactivare
00370
