Tuotetyyppi	USB-kondensaattorimikrofoni
Merkki	Konig
Malli	KN-MICW621
Mitat (P x L x K)	15 x 6 x 6 cm
Paino	250 g
Virransyöttö	USB 5V (kaapeli mukana)
Liitäntä	USB-A
Suuntaavuus	Kardioidi
Taajuusvaste	50 Hz - 16 kHz
Päätoiminnot	Äänen tallennus, suoratoisto, videoneuvottelu
Huolto ja puhdistus	Pyyhi pehmeällä ja kuivalla liinalla. Vältä kosteutta.
Turvallisuusohjeet	Älä altista vedelle tai äärimmäisille lämpötiloille.
Varaosat / Korjattavuus	Ei käyttäjän korjattavissa. Ota yhteyttä asiakaspalveluun.
Mukana tulevat tarvikkeet	USB-kaapeli, pöytäjalusta, käyttöohje
Järjestelmäyhteensopivuus	Windows, macOS, Linux (plug-and-play)
Väri	Musta

Usein kysytyt kysymykset - KN-MICW621 KONIG

Kuinka Konig KN-MICW621 -mikrofoni kytketään?

Liitä mukana tuleva USB-kaapeli mikrofoniin ja tietokoneesi USB-porttiin. Asennus on automaattinen (plug-and-play).

Mikrofoniani ei tunnisteta tietokoneellani, mitä tehdä?

Tarkista, että USB-kaapeli on kunnolla kytketty. Kokeile toista USB-porttia. Käynnistä tietokone uudelleen. Jos ongelma jatkuu, tarkista ääniasetukset.

Kuinka mikrofonin äänenvoimakkuutta säädetään?

Äänenvoimakkuus säädetään tietokoneesi ääniasetuksissa (Ohjauspaneeli > Ääni > Tallennus). Joissakin malleissa voi olla vahvistuksen säätöpyörä itse mikrofonissa.

Mikä on mikrofonin suuntaavuus?

Konig KN-MICW621 on kardioidi -suuntaavuudella varustettu mikrofoni, se poimii pääasiassa edestä tulevia ääniä vähentäen ympäristön melua.

Voinko käyttää tätä mikrofonia älypuhelimen tai tabletin kanssa?

Kyllä, jos älypuhelimesi tai tablettisi tukee USB OTG -laitteita. Tarvitset USB OTG -sovittimen. Jotkin laitteet saattavat tarvita ulkoista virtalähdettä.

Kuinka mikrofoni puhdistetaan?

Käytä pehmeää ja kuivaa liinaa pinnan pyyhkimiseen. Vältä kemikaaleja. Älä upota mikrofonia veteen.

Toimiiko mikrofoni tietyn ohjelmiston kanssa?

Se toimii kaikkien tavallisten tallennusohjelmien, kuten Audacityn, OBS:n, ja videoneuvottelusovellusten (Zoom, Teams jne.) kanssa. Erityisiä ajureita ei tarvita.

Mitä tehdä, jos ääni on liian hiljainen tai säröinen?

Tarkista tulotaso ääniasetuksista. Säädä mikrofonin vahvistusta (jos saatavilla) tai siirrä äänilähdettä hieman kauemmas. Vältä tulon ylikuormitusta.

Onko mikrofonilla takuuta?

Kyllä, tämä tuote on Ranskassa lain mukaisen 2 vuoden takuun alainen. Säilytä ostokuitti.

Mistä löydän KN-MICW621:n täydellisen käyttöohjeen?

Voit ladata käyttöohjeen PDF-muodossa notice-facile.com-sivustolta valitsemalla haluamasi kielen.

KÄYTTÖOHJE KN-MICW621 KONIG

NÁVOD K POUŽITÍ (s. 52)

ANLEITUNG (S. 7)

MANUAL DE UTILIZARE (p. 57)

MODE D'EMPLOI (p. 12)

BRUGERVEJLEDNING (s. 67)

MANUALE (p. 22)

VEILEDNING (s. 72)

BRUKSANVISNING (s. 47)

Langaton mikrofonijärjestelmä kahdella mikrofonilla ja näytöllä. Järjestelmässä on erityinen ääntä rajoittava kompressori korkeiden äänien aiheuttamien vääristymien välttämiseksi. Kahdeksaa järjestelmää voidaan käyttää ongelmitta samassa huoneessa, kun puolestaan tavallisten järjestelmien yksi ainut kanava aiheuttaa häiriötä.

Vastaanottimen kuvaus

1. POWER: Virtakytkin
2. SELECT: vastaanottimen A ja B välinen kytkin painikkeen 3, 4 tai 5 käyttöä varten
3. SET: toiminnon asetuspainike, viritys tai ohjelmien esiohjelmointi
4. UP: virityspainike ylös tai esiohjelmoitujen kanavien valintapainike ylös
5. DOWN: virityspainike alas tai esiohjelmoitujen kanavien valintapainike alas
6. NÄYTTÖ: erillinen vastaanottimille A ja B
7. ÄÄNENVOIMAKKUUDEN SÄÄDIN: erillinen vastaanottimille A ja B
8. ANTENNI: erillinen antenni vastaanottimille A ja B

1. ANTENNIN LIITIN: antennien A ja B liittämistä varten
2. TASAPAINOITTAMATON AUDIOLÄHTÖ: 6,35 mm lähtö miksattua signaalia (A+B) tai vastaanottimen A ja B erillistä signaalia varten
3. TASAPAINOITETTU AUDIOLÄHTÖ: erillinen XLR-lähtö vastaanottimen A ja B

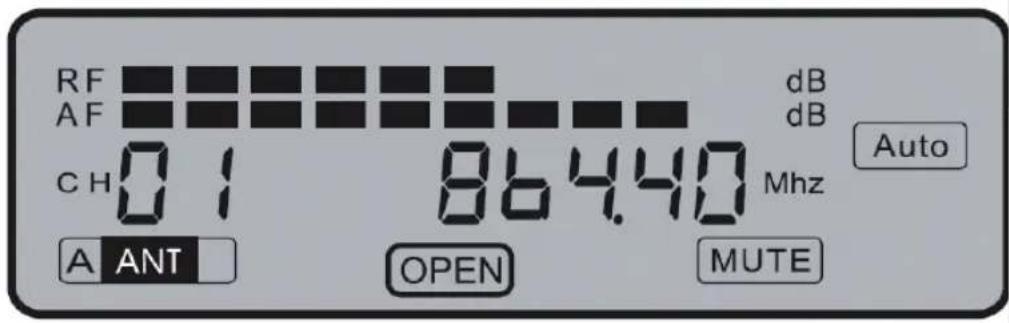

Vastaanottimen LCD-näytön kuvaus

• RF: Osoittaa mikrofonin vastaanottaman signaalin voimakkuuden
• AF: Osoittaa mikrofonin vastaanottaman audiosignaalitason
• CH01: Valittu esiohjelmoitu kanava
• A ANT: Mikrofonin signaalin vastaanottava antenni (A vastaanottimelle A ja B vastaanottimelle B)
• 864.40: Valitun esiohjelmoidun kanavan taajuus
- OPEN (AUKI): Osoittaa mikä vastaanotin (näyttö) on valittu toimintopainikkeille 2–5
• AUTO Osoittaa, että mikrofoni on sammutettu. Tulee näkyviin myös silloin, (AUTOMAATTINEN): kun mikrofonin yhteyttä ei ole näytön taajuudella
- MUTE (MYKISTYS): Vastaanottimen audiolähtöä mikseriin tai vahvistimeen ei ole, koska mikrofoni on sammutettu tai mikrofonin vastaanottoa ei ole

- TUNE (VIRITYS): Paina SELECT -painiketta (2) siirtyäksesi manuaaliseen viritystilaan tai esiohjelmoitujen kanavien valintatilaan. Manuaalisella virityksellä voidaan valita taajuus 0,05 MHz astein. Taajuusväli on 840,00 MHz–868,00 MHz. Kyseinen ominaisuus mahdollistaa muiden langattomien mikrofonien käytön taajuusvälillä 840,00 MHz–868,00 MHz. Huom. Tuotteen mikrofonit on esiohjelmoitu taajuusvälille 863,00 MHz–865,00 MHz

TÄRKEÄ HUOMAUTUS: Käyttäjän vastuulla on varmistaa, että käyttötaajuudet täyttävät paikalliset määräykset ja etteivät ne aiheuta häiriötä muille käyttäjille.

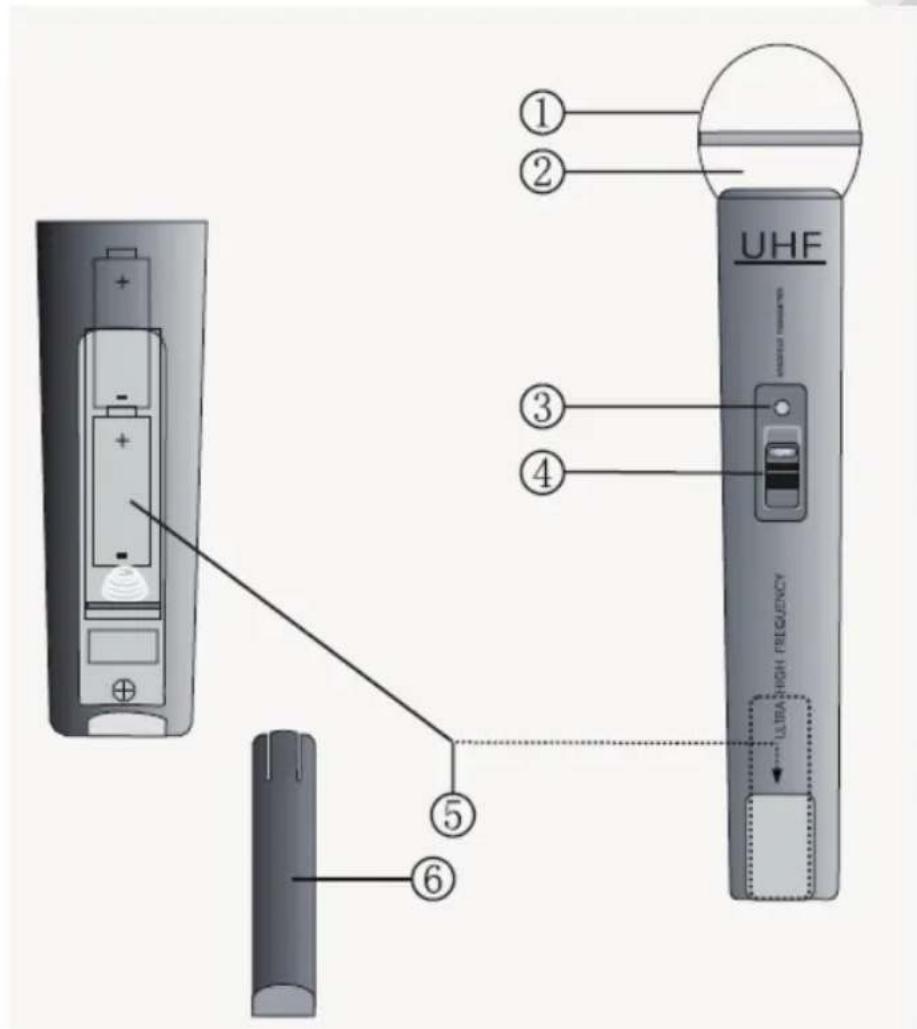

Mikrofonin kuvaus

1. RITILÄ: Suojaa sisäistä mikrofonia
2. MIKROFONI (sisällä): Vastaanottaa audiosignaalin
3. VIRRAN/PARISTOVIRRAN MERKKIVALO: Vilkkuu virran ollessa päällä ja palaa vakiona silloin, kun paristovirta on loppumaisillaan
4. ON/OFF-VIRTAKYTKIN: 3 asentoa: ON (PÄÄLLÄ), MUTE (MYKISTYS) (keskiasento) ja OFF (POIS PÄÄLTÄ)
5. PARISTOKOTELO: 2x AA-paristolle
6. PARISTOKOTELON KANSI: Paristokoteloon paasee avaamalla kotelon kannen

Mikrofonin kanavan valinta

Käyttö

1. Vedä antennit ylös suoriksi mikrofonin optimaalisen signaalin vastaanoton mahdollistamiseksi.
2. Liitä liitosjohto 6,35 mm pistokkeilla vastaanottimen ja mikserin tai vahvistimen lähtöihin. Liitä vaihtoehtoisesti vastaanotin kanavan (A/B) XLR-kaapelilla (ei kuulu pakkaukseen) mikseriin tai vahvistimeen.
3. Liitä AC/DC-sovittimen DC-pistoke vastaanottimen sisällä olevaan DC-syöttöön. Liitä pistoke seinäpistokkeeseen ja kytke vastaanotin päälle virtakytkimellä.
4. Avaa mikrofonin paristokotelo ja aseta 2x AA -paristoa napaisuusmerkintöjen mukaisesti. Valitse kanava.
5. Kytke mikrofoni päälle paristokotelon sulkemisen jälkeen ON/OFF-virtakytkimellä.
6. Järjestelmä on valmis käytettäväksi.

Tekniset tiedot

Taajuusväli: UHF 840–868 MHz

Esiohjelmoitu taajuus: UHF 863–865 MHz

Siirtoteho: 10 mW

Dynaaminen alue: >90 dB

Harmoninen kokonaissärö: <0,5%

Taajuusvaste: 40 Hz–15 KHz, ±3 dB

Modulaatio: FM

Audion lähtötaso: 0–400 mV

Virtalähde: 230–240 V AC, 17 V DC

Tehonkulutus: 4 W

S/N-suhde: >90 dB

Paristo: 4x AA 1,5 V

Pariston käyttöikä:

4-6 tuntia

Turvallisuustoimenpiteet:

Sähköiskun riskin pienentämiseksi, AINOASTAAN valtuutettu huoltohenkilö saa avata tämän laitteen huoltoa varten.

Jos ongelmia ilmenee, irrota laite verkkovirrasta ja muista laitteista.

Älä altista laitetta vedelle ja kosteudelle.

Huolto:

Puhdista ainoastaan kuivalla liinalla.

Älä käytä liuottimia tai hankausaineita.

Takuu:

Takuu ja vastuuvelvollisuus mitätöityvät, jos tuote vaurioituu siihen tehtyjen muutoksien tai sen väärinkäytön takia.

Yleistä:

Muutoksia malliin ja teknisiin ominaisuuksiin voidaan tehdä ilmoituksetta.

Kaikki logot, merkit ja tuotenimet ovat niiden vastaavien omistajien tuotemerkkejä tai rekisteröityjä tuotemerkkejä ja niitä on käsiteltävä sellaisina.

Huomio:

Tämä tuote on merkitty tällä symbolilla. Se merkitsee, ettei käytettyjä sähkö- tai elektronisia tuotteita saa hävittää kotitalousjätteen mukana. Kyseisille tuotteille on olemassa erillinen keräysjärjestelmä.

Tämä tuote on valmistettu ja toimitettu noudattaen kaikkia sitä koskevia asetuksia ja direktiivejä, jotka ovat voimassa kaikissa Euroopan unionin jäsenvaltioissa. Se täyttää myös kaikki myyntimaassa sovellettavat vaatimukset ja määräykset.

Viralliset asiakirjat ovat saatavilla pyynnöstä. Asiakirjoihin sisältyvät seuraavat, mutta näihin rajoittumatta:

Vaatimustenmukaisuusvakuutus (ja tuotteen tunniste), käyttöturvallisuustiedote, tuotteen testiraportti.

Saat neuvoja ottamalla yhteyttä asiakaspalveluumme:

verkkosivun kautta: http://www.nedis.fi/fi-fi/ota-yhteytta/yhteyslomake.htm

sähköpostilla: [e-mail]

puhelimitse: [phone] (toimistoaikoina)

NEDIS B.V., De Tweeling 28, 5215 MC's-Hertogenbosch, ALANKOMAAT
