KNMICW620 - Mikrofoni KONIG - Ilmainen käyttöohje ja opas

Tuotetyyppi	Langaton mikrofoni
Merkki	König Electronic
Malli	KN-MICW620
Taajuusalue	UHF 840 MHz – 868 MHz
Esiohjelmoitu taajuus	UHF 863 MHz – 865 MHz
Lähetysteho	10 mW
Dynamiikkalue	> 90 dB
Kokonaisharmoninen särö	< 0.5 %
Taajuusvaste	40 Hz – 15 kHz, ±3 dB
Modulaatio	FM
Audiolähtötaso	0 – ±400 mV
Virtalähde (vastaanotin)	230–240 VAC, 17 VDC
Virrankulutus	±4 W
Signaali-kohinasuhde	> 90 dB
Paristot (mikrofoni)	2 x AA 1,5 V
Paristojen kesto	±4–6 tuntia
Kompressori-rajoitin	Sisäänrakennettu särön estämiseksi
Todellinen diversiteetti	Kyllä, kaksi vastaanotinta A ja B
LCD-näyttö	RF-voimakkuus, AF-taso, kanava, taajuus
Audiolähdöt	Epäsymmetrinen 6,35 mm, symmetrinen XLR
Huolto ja puhdistus	Puhdista vain kuivalla liinalla
Turvallisuus	Älä avaa, irrota ongelman sattuessa
Takuu	Ei voimassa, jos laitetta on muunnettu tai käytetty väärin

Usein kysytyt kysymykset - KNMICW620 KONIG

Kuinka asentaa paristot mikrofoniin?

Avaa mikrofonin alla oleva paristolokero, aseta kaksi AA-paristoa napaisuuden (+/-) mukaisesti, sulje kansi ja käynnistä mikrofoni päälle/pois-kytkimellä.

Kuinka kytkeä vastaanotin miksauspöytään?

Käytä vastaanottimen takana olevia epäsymmetrisiä (6,35 mm jack) tai symmetrisiä (XLR) lähtöjä. Kytke kaapeli miksauspöytään tai vahvistimeen. Epäsymmetrisellä lähdöllä voit valita sekoitetun (A+B) tai erillisen signaalin valitsimen asennon mukaan.

Kuinka valita kanava mikrofonista?

Mikrofoni on esiohjelmoitu kanavalle taajuusalueella 863‑865 MHz. Vaihtaaksesi taajuutta, käytä vastaanottimen valintapainikkeita (VALINTA, YLÖS, ALAS) virittääksesi uuden kanavan. Varmista, että mikrofoni ja vastaanotin ovat samalla taajuudella.

Mitä tehdä, jos mikrofoni ei tuota ääntä?

Tarkista, että mikrofoni on päällä (merkkivalo palaa), että paristot ovat paikallaan ja ladattuja, että vastaanotin on päällä ja antennit on avattu oikein. Varmista myös, että vastaanottimen äänenvoimakkuus ei ole minimiasennossa ja että audiolähtö on kytketty.

Kuinka sijoittaa antennit optimaalista vastaanottoa varten?

Avaa vastaanottimen antennit ja aseta ne pystysuoraan. Vältä metalliesineitä ja pidä vähintään 1 m etäisyys antennien ja muiden elektronisten laitteiden välillä häiriöiden vähentämiseksi.

Voinko käyttää useita Konig KNMICW620 -mikrofoneja samanaikaisesti?

Kyllä, järjestelmä sallii useamman mikrofonin käytön, kunhan ne on säädetty eri taajuuksille sallitulla taajuusalueella (840‑868 MHz). Käytä manuaalista hakutoimintoa löytääksesi vapaita kanavia.

Kuinka puhdistaa mikrofoni ja vastaanotin?

Käytä kuivaa ja pehmeää liinaa. Älä koskaan käytä liuottimia, hankaavia aineita tai nesteitä. Vältä kosteutta äläkä koskaan upota laitteita veteen.

Mitä 'MUTE'-näyttö vastaanottimessa tarkoittaa?

'MUTE'-näyttö ilmaisee, että mikrofoni on sammutettu tai signaalia ei vastaanoteta. Tällöin audiolähtöä ei lähetetä miksauspöytään tai vahvistimeen. Kytke mikrofoni päälle tai tarkista kytkentä.

Mikä on paristojen käyttöikä ja miten sitä voi pidentää?

AA-paristot kestävät noin 4–6 tuntia. Pidentääksesi käyttöikää, sammuta mikrofoni, kun se ei ole käytössä, ja poista paristot, jos laite on pitkään käyttämättömänä.

Minne hävittää laite käyttöiän päätyttyä?

Älä hävitä laitetta kotitalousjätteen mukana. Toimita se sähkö- ja elektroniikkalaiteromun (SER) keräyspisteeseen paikallisten määräysten mukaisesti.

KÄYTTÖOHJE KNMICW620 KONIG

BRUKSANVISNING (s. 50)

TRÅDLÖST MIKROFONSYSTEM

MANUAL DE UTILIZARE (p. 62)

SISTEM CU MICROFON WIRELESS

ANLEITUNG (S. 8)

DRAHTLOSES MIKROFONSYSTEM

NÁVOD K POUŽITÍ (s. 56)

SYSTÉM S BEZDRÁTOVÝM

MIKROFONEM

ENGLISH

Introduction:

Langaton mikrofonijärjestelmä kahdella mikrofonilla ja näytöllä. Monipuolinen laite optimaalisen vastaanoton takaamiseksi. Järjestelmässä on erityinen ääntä rajoittava kompressori korkeiden äänien aiheuttamien vääristymien välttämiseksi.

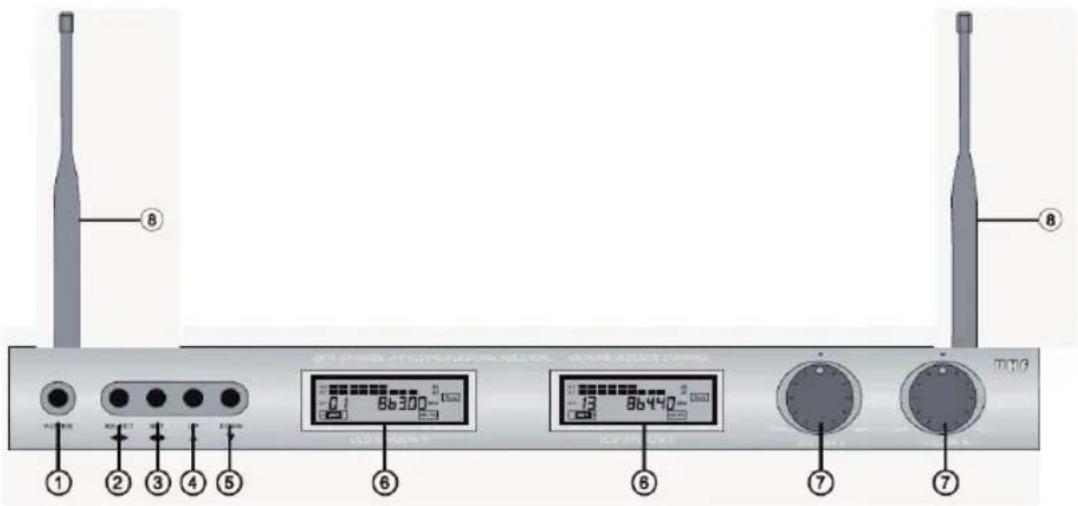

Vastaanottimen kuvaus:

1. POWER (VIRTA): Virtakytkin
2. Valintapainike (Select): vastaanottimen A ja B välinen kytkin painikkeen 3, 4 tai 5 käyttöä varten.
3. SET (ASETUS): toiminnon asetuspainike, viritys tai ohjelmien esiohjelmointi.
4. UP (YLÖS): virityspainike ylös tai esiohjelmoitujen kanavien valintapainike ylös.
5. DOWN (ALAS): virityspainike alas tai esiohjelmoitujen kanavien valintapainike alas.
6. DISPLAY (NÄYTTÖ): erillinen vastaanottimille A ja B.
7. ÄÄNENVOIMAKKUUDEN SÄÄDIN: erillinen vastaanottimille A ja B.
8. ANTENNI: erillinen antenni vastaanottimille A ja B.

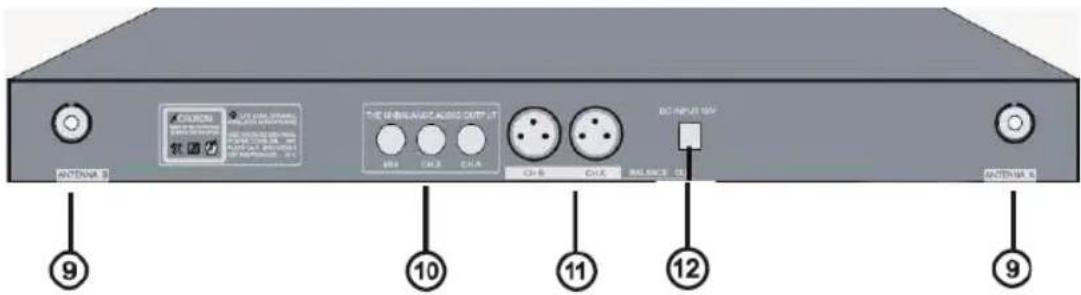

1. ANTENNIN LIITIN: antennien A ja B liittämistä varten.
2. TASAPAINOITTAMATON AUDIOLÄHTÖ: 6,35 mm lähtö miksattua signaalia (A+B) tai vastaanottimen A ja B erillistä signaalia varten.
3. TASAPAINOITETTU AUDIOLÄHTÖ: erillinen XLR-lähtö vastaanottimen A ja B

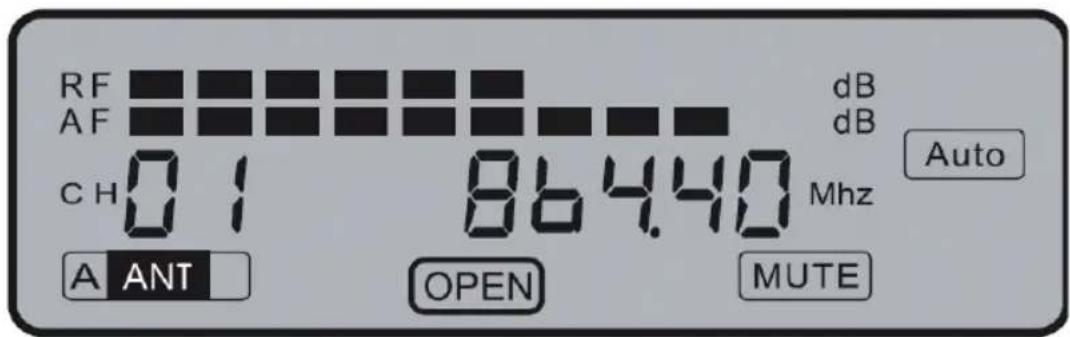

Vastaanottimen LCD-näytön kuvaus:

• RF: Osoittaa mikrofonin vastaanottaman signaalin voimakkuuden.
• AF: Osoittaa mikrofonin vastaanottaman audiosignaalitason.
• CH01: Valittu esiohjelmoitu kanava.
• A ANT: Mikrofonin signaalin vastaanottava antenni (A vastaanottimelle A ja B vastaanottimelle B).
• 864.40: Valitun esiohjelmoidun kanavan taajuus.
- OPEN: Osoittaa mikä vastaanotin (näyttö) on valittu toimintopainikkeille 2\~5.
- AUTO: Osoittaa, että mikrofoni on sammutettu. Tulee näkyviin myös silloin, kun mikrofonin yhteyttä ei ole näytön taajuudella.
- MUTE: Vastaanottimen audiolähtöä mikseriin tai vahvistimeen ei ole, koska mikrofoni on sammutettu tai mikrofonin vastaanottoa ei ole.

- TUNE: Paina SELECT (VALINTA) -painiketta (2) siirtyäksesi manuaaliseen viritystilaan tai esiohjelmoitujen kanavien valintatilaan. Manuaalisella virityksellä voidaan valita taajuus 0,05 MHz astein. Taajuusväli on 840,00 MHz - 868,00 MHz. Kyseinen ominaisuus mahdollistaa muiden langattomien mikrofonien käytön taajuusvälillä 840,00 MHz - 868,00 MHz. Huom. tuotteen mikrofonit on esiohjelmoitu taajuusvälille 863,00 MHz - 865,00 MHz.

TÄRKEÄ HUOMAUTUS:

Käyttäjän vastuulla on varmistaa, että käyttötaajuudet täyttävät paikalliset määräykset ja etteivät ne aiheuta häiriötä muille käyttäjille.

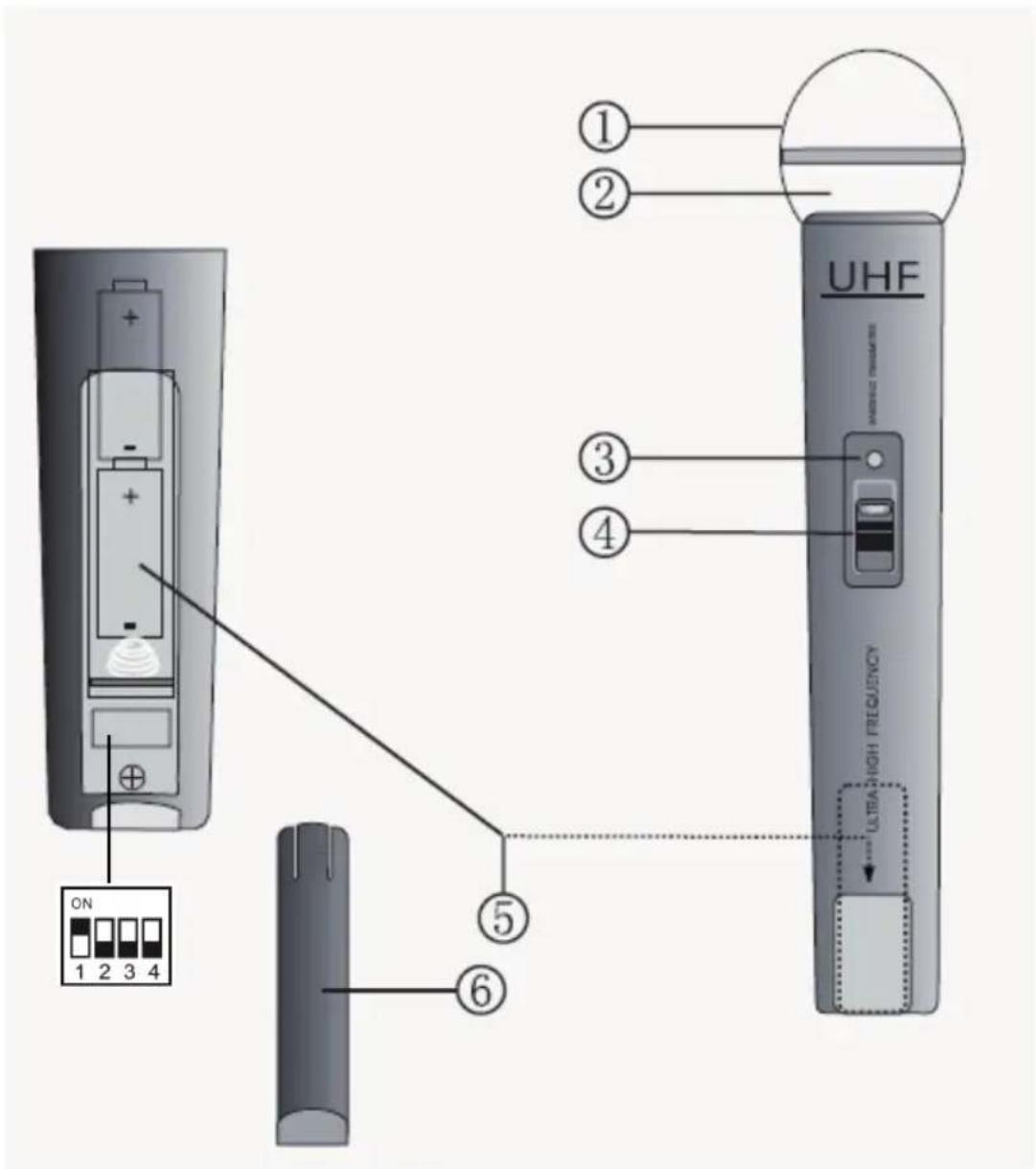

Mikrofonin kuvaus:

1. RITILÄ: Suojaa sisäistä mikrofonia.
2. MIKROFONI (sisällä): Vastaanottaa audiosignaalin.
3. VIRRAN/PARISTOVIRRAN MERKKIVALO: Vilkkuu virran ollessa päällä ja palaa vakiona silloin, kun paristovirta on loppumaisillaan.
4. ON/OFF-VIRTAKYTKIN: 3 asemaa: PÄÄLLÄ (ON), ÄÄNETÖN (MUTE) (keskiasento) tai POIS PÄÄLTÄ (OFF).
5. PARISTOKOTELO: 2x AA-paristolle
6. PARISTOKOTELON KANSI: P

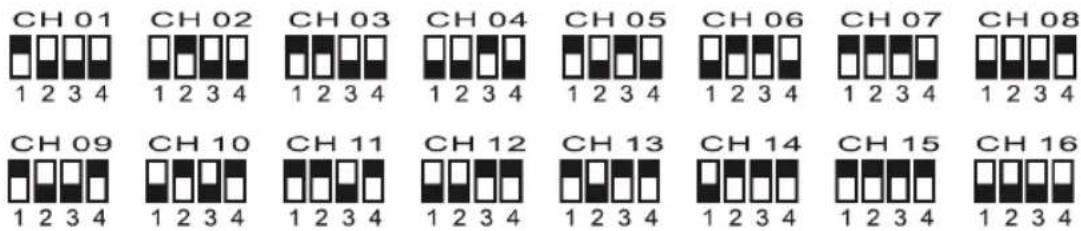

Mikrofonin kanavan valinta:

Käyttö:

1. Vedä antennit ylös suoriksi mikrofonin optimaalisen signaalin vastaanoton mahdollistamiseksi.
2. Liitä liitosjohto 6,35 mm pistokkeilla vastaanottimen ja mikserin tai vahvistimen lähtöihin. Liitä vaihtoehtoisesti vastaanotin kanavan (A/B) XLR-kaapelilla (ei kuulu pakkaukseen) mikseriin tai vahvistimeen.
3. Liitä AC/DC-sovittimen DC-pistoke vastaanottimen sisällä olevaan DC-syöttöön. Liitä pistoke seinäpistokkeeseen ja kytke vastaanotin päälle virtakytkimellä.
4. Avaa mikrofonin paristokotelo ja aseta 2x AA -paristoa napaisuusmerkintöjen mukaisesti. Valitse kanava.
5. Kytke mikrofoni päälle paristokotelon sulkemisen jälkeen ON/OFF-virtakytkimellä.
6. Järjestelmä on valmis käytettäväksi.

Tekniset tiedot:

• Taajuusväli: UHF 840\~868 MHz
- Esiohjelmoitu taajuus: UHF 863\~865 MHz
• Siirtoteho: 10 mW
• Dynaaminen alue: > 90 dB
• Harmoninen kokonaissärö: < 0,5%
• Taajuusvaste: 40 Hz-15 KHz, ±3 dB
- Modulaatio: FM
• Audion lähtötaso: 0-±400 mV
• Virtalähde: 230\~240 V AC, 17 V DC
• Tehonkulutus: ±4 W
• S/N-suhde: > 90 dB
- Paristo: 4x AA 1.5 V
- Pariston käyttöikä: ± 4\~6 tuntia

Yhdenmukaisuusvakuutus

Me,

Nedis B.V.

De Tweeling 28

Sähköposti: [e-mail]

Vakuutamme, että:

Merkki: König Electronic

Malli: KN-MICW620

Kuvaus: Langaton mikrofonijärjestelmä

Täyttää seuraavat standardit:

EN 50371

EN 60065

EN 301 489-1/-9

EN 301 422-1/-2

ja täyttää EU-direktiivien 1999/5/EY vaatimukset.

's-Hertogenbosch, 19. tammikuuta 2009

Mrs. J. Gilad

Toimitusjohtaja

Turvallisuuteen liittyvät varoitukset:

Sähköiskuvaaran välttämiseksi tämän laitteen saa avata huollon yhteydessä VAIN valtuutettu teknikko. Kytke laite pois verkkovirrasta ja muista laitteista, jos

ongelmia esiintyy. Älä altista tuotetta vedelle tai kosteudelle.

Huolto:

Puhdista ainoastaan kuivalla kankaalla. Älä käytä liuottimia tai hioma-aineita.

Takuu:

Takuu ja vastuuvelvollisuus mitätöityy, jos tuote vaurioituu siihen tehtyjen muutoksien tai sen väärinkäytön takia.

Yleistä:

Muutoksia malliin ja teknisiin ominaisuuksiin voidaan tehdä ilmoituksetta.

Kaikki logot, merkit ja tuotenimet ovat niiden vastaavien omistajien tuotemerkkejä tai rekisteröityjä tuotemerkkejä ja niitä on käsiteltävä sellaisina.

Huomio:

Tuote on varustettu tällä merkillä. Se merkitsee, ettei käytettyjä sähkö- tai elektronisia tuotteita saa hävittää kotitalousjätteen mukana. Kyseisille tuotteille on olemassa erillinen keräysjärjestelmä.

Copyright ©
