Produkttyp Trådlös mikrofon
Märke König Electronic
Modell KN-MICW620
Frekvensområde UHF 840 MHz – 868 MHz
Förprogrammerad frekvens UHF 863 MHz – 865 MHz
Sändningseffekt 10 mW
Dynamikområde > 90 dB
Total harmonisk distorsion < 0.5 %
Frekvensrespons 40 Hz – 15 kHz, ±3 dB
Modulering FM
Ljudutgångsnivå 0 – ±400 mV
Strömförsörjning (mottagare) 230–240 VAC, 17 VDC
Strömförbrukning ±4 W
Signal/brus-förhållande > 90 dB
Batterier (mikrofon) 2 x AA 1,5 V
Batteritid ±4 till 6 timmar
Kompressor-begränsare Inbyggd för att undvika distorsion
Sann diversitet Ja, två mottagare A och B
LCD-display RF-styrka, AF-nivå, kanal, frekvens
Ljudutgångar Obalanserad 6,35 mm, balanserad XLR
Underhåll och rengöring Rengör endast med en torr trasa
Säkerhet Öppna inte, koppla ur vid problem
Garanti Gäller inte vid modifiering eller felaktig användning

Vanliga frågor - KNMICW620 KONIG

Hur installerar jag batterierna i mikrofonen?
Öppna batterifacket under mikrofonen, sätt i två AA-batterier med rätt polaritet (+/-), stäng locket och sätt på mikrofonen med strömbrytaren.
Hur ansluter jag mottagaren till en mixerkonsol?
Använd de obalanserade (6,35 mm jack) eller balanserade (XLR) utgångarna på baksidan av mottagaren. Anslut kabeln till konsolen eller förstärkaren. För obalanserad utgång kan du välja blandad (A+B) eller separat signal beroende på väljarens läge.
Hur väljer jag en kanal på mikrofonen?
Mikrofonen är förprogrammerad på en kanal i bandet 863‑865 MHz. För att byta frekvens, använd mottagarens väljartangenter (SELECT, UP, DOWN) för att ställa in en ny kanal. Se till att mikrofon och mottagare är på samma frekvens.
Vad gör jag om mikrofonen inte ger något ljud?
Kontrollera att mikrofonen är på (indikatorlampa), att batterierna är på plats och laddade, att mottagaren är påslagen och att antennerna är korrekt utfällda. Se även till att mottagarens volym inte är på minimum och att ljudutgången är ansluten.
Hur placerar jag antennerna för optimal mottagning?
Fäll ut mottagarens antenner och placera dem vertikalt. Undvik metallhinder och håll minst 1 meters avstånd mellan antenner och annan elektronisk utrustning för att minimera störningar.
Kan jag använda flera Konig KNMICW620-mikrofoner samtidigt?
Ja, systemet tillåter flera mikrofoner förutsatt att de är inställda på olika frekvenser inom det tillåtna bandet (840‑868 MHz). Använd manuell sökning för att hitta lediga kanaler.
Hur rengör jag mikrofonen och mottagaren?
Använd en torr, mjuk trasa. Använd aldrig lösningsmedel, slipande medel eller vätskor. Undvik fukt och doppa aldrig enheterna i vatten.
Vad betyder 'MUTE'-visningen på mottagaren?
'MUTE'-visningen indikerar att mikrofonen är avstängd eller att ingen signal tas emot. I så fall sänds ingen ljudutgång till konsolen eller förstärkaren. Sätt på mikrofonen eller kontrollera anslutningen.
Vad är batteritiden och hur förlänger jag den?
AA-batterierna håller i cirka 4 till 6 timmar. För att förlänga livslängden, stäng av mikrofonen när den inte används och ta ur batterierna om enheten är inaktiv under lång tid.
Var slänger jag apparaten vid livslut?
Släng inte apparaten i hushållsavfallet. Lämna den på en återvinningsstation för el- och elektronikavfall (WEEE) i enlighet med lokala bestämmelser.

Användarfrågor om KNMICW620 KONIG

0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.

Ställ en ny fråga om denna apparat

E-postmeddelandet förblir privat: det används endast för att meddela dig om någon svarar på din fråga.

Inga frågor ännu. Var den första att ställa en.

Ladda ner instruktionerna för din Mikrofon i PDF-format gratis! Hitta din manual KNMICW620 - KONIG och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. KNMICW620 av märket KONIG.

BRUKSANVISNING KNMICW620 KONIG

Trådlöst mikrofonsystem med två mikrofoner och en informationsskärm. Komplett åtskilda för bästa mottagning. Systemet är utrustad med en speciell röstkomprimering för att undvika distorsion som orsakas av ljudtoppar.

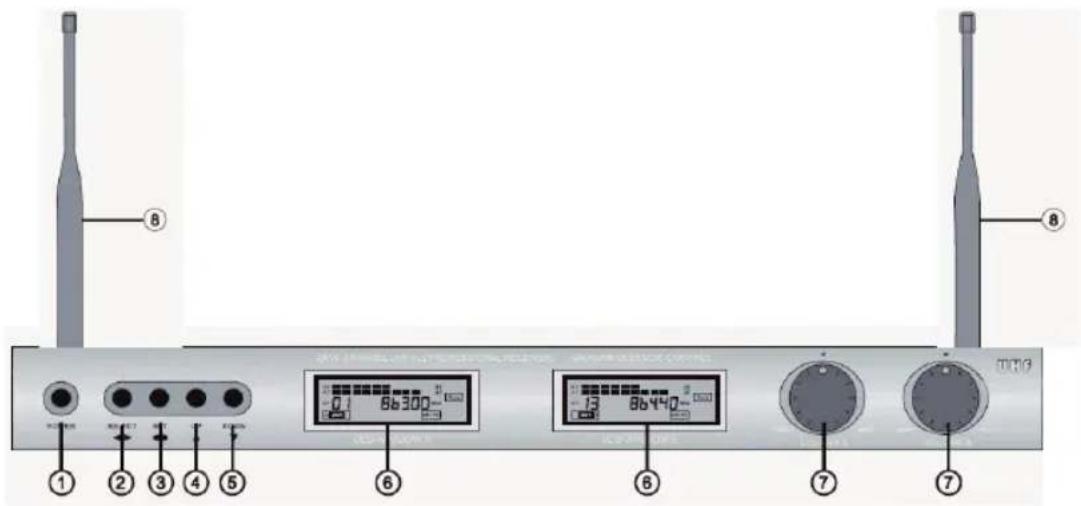

Beskrivning av mottagare:
KONIG KNMICW620 - 1

  1. POWER Till/från-knapp
  2. Select: byter mellan mottagare A och mottagare B för användning av knapparna 3, 4 eller 5
  3. SET: knapp för inställning av funktion, sökning eller förprogrammerade kanaler
  4. UP (UPP): knapp för att söka uppåt eller välja förprogrammerade kanaler uppåt
  5. DOWN (NER): knapp för att söka neråt eller välja förprogrammerade kanaler neråt
  6. DISPLAY: separata för mottagare A och B
  7. VOLYMKONTROLL: separata för mottagare A och B
  8. ANTENN: separat antenn för mottagare A och B

ANTenna B C:\Program Files\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\ Microsoft Windows MSI CHA CHA CHA CHA CHA CHA CHA CHA CHA CHA CHA CHA CHA CHA CHA CHA CHA CHA CHA CHA CHA CHA CHA CHA CHA CHA CHA CHA CHA CHA CHA CHA CHA CHA CHA CHA CHA CHA CHA CHA CHA CHA CHA CHA CHA CHA CHA CHA CHA CHA CH A ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑨

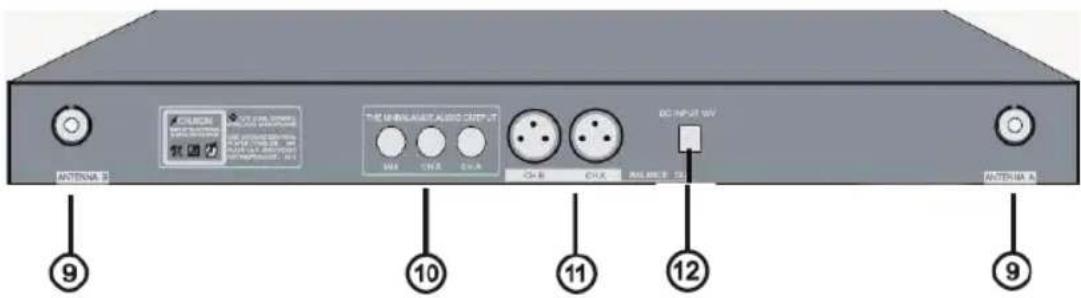

  1. ANTENNKONTAKT: för anslutning av antenn A och B
  2. OBALANSERAD LJUDUTGÅNG: 6,35mm utgång för blandad signal (A+B) eller separata signaler för A och B
  3. BALANSERAD LJUDUTGÅNG: separat XLR signalutgång från mottagare A och B

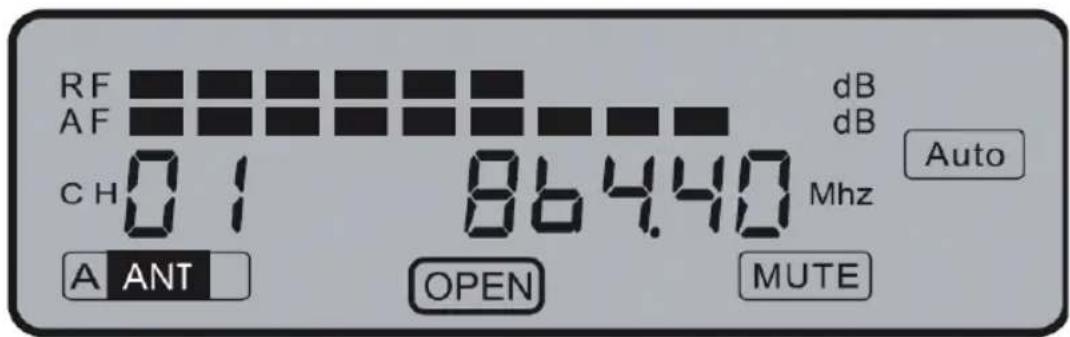

Beskrivning av mottagarens LCD-display:
KONIG KNMICW620 - 3

• RF: Visar den mottagna mikrofonsignalens styrka
• AF: Visar mikrofonsignalens ljudstyrka
• CH01: Väljer förprogrammerad kanal
- A ANT: Den antenn som tar emot signalen från mikrofonen (A för mottagare A och B för mottagare B)
• 864.40. Den förprogrammerade kanalens frekvens
- OPEN: Visar vilken mottagare (display) som är vald för användning av funktionsknapparna 2\~5
- AUTO: Visar att mikrofonens strömförsörjning är avstängd. Visas också när ingen förbindelse består mellan mikrofonen och frekvensen som visas på displayen.
- MUTE: Ingen ljudsignal matas ut från mottagaren till mixer eller förstärkare eftersom mikrofonen är avstängd eller den inte kan tas emot.

RF AF CH 7UNE 864.40 MHz ANT d B d B MUTE

- TUNE: Tryck på SELECT knappen (2) för att byta mellan manuell sökning eller att välja förprogrammerade kanaler. Med manuell sökning är det möjligt att välja frekvensen i 0,05MHz steg. Frekvensområdet är 840.00MHz till 868.00MHz. Denna egenskap gör det möjligt att använda andra trådlösa mikrofoner som fungerar på frekvensbandet från 840.00MHz till 868.00MHz. De medföljande mikrofonerna är förprogrammerade för 863.00MHz till 865.00MHz

Viktigt!

Det är på användarens ansvar att se till att bruket av frekvenserna är tillåtet enligt lokala bestämmelser och att användningen inte orsakar störningar hos andra.

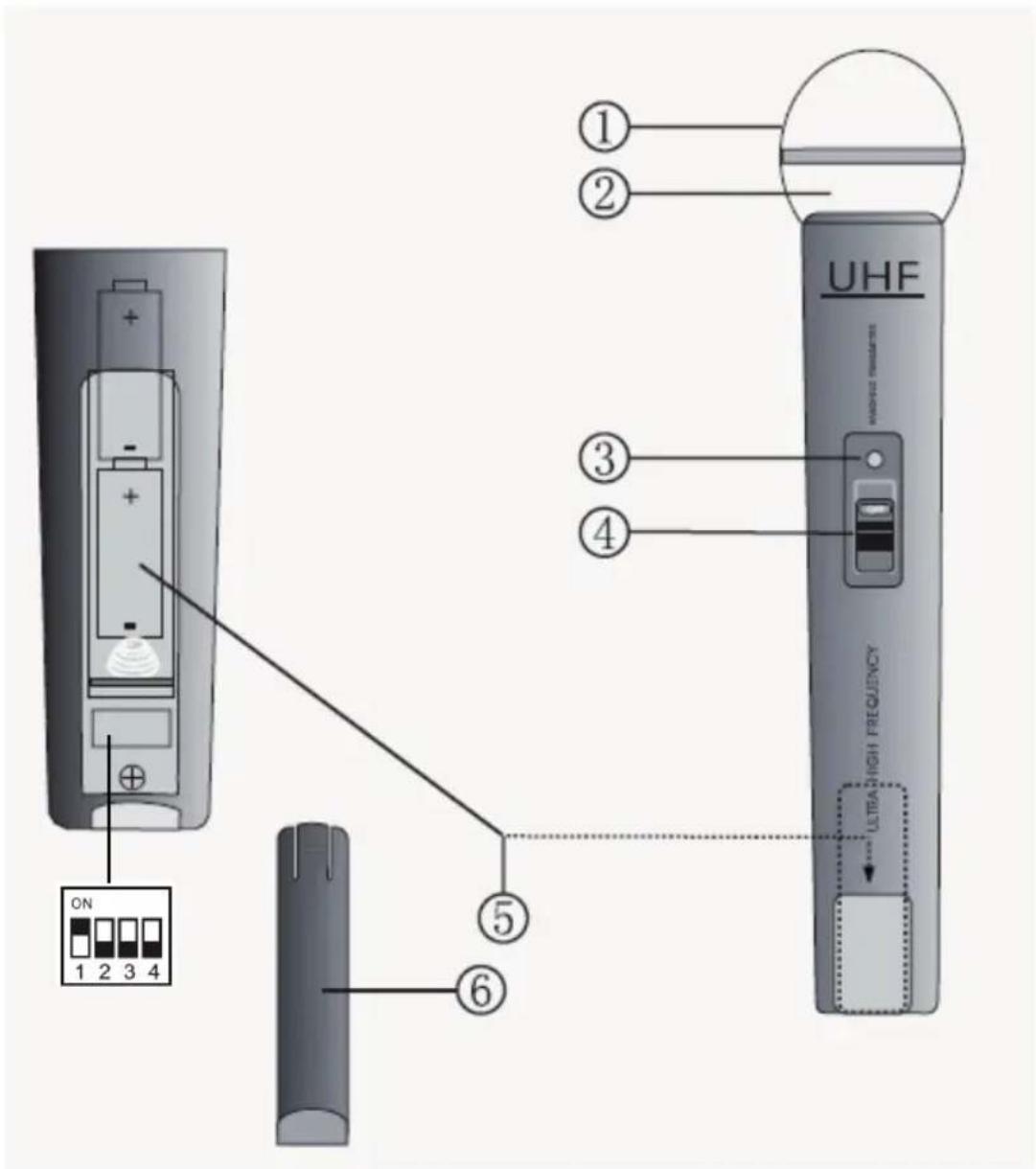

Beskrivning av mikrofon:

UHF ULTRA HIGH FREQUENCY ① ② ③ ④ ⑤ ⑥ ON 1 2 3 4

  1. GALLER: Täcker och skyddar mikrofonelementet på insidan
  2. MIKROFONELEMENT (på insidan): Tar upp ljudsignalen
  3. STRÖM / BATTERINIVÅ INDIKATOR: Blinkar en gång när strömmen sätts på och lyser hela tiden när batteriets effekt börjar ta slut.
  4. TILL/FRÅN OMKOPPLARE: 3 positioner för ON (till), MUTE (tyst) (mittersta positionen) eller OFF (från)
  5. BATTERIFACK: För 2x AA batterier
  6. BATTERILUCKA: Ger åtkomst till batterifacket

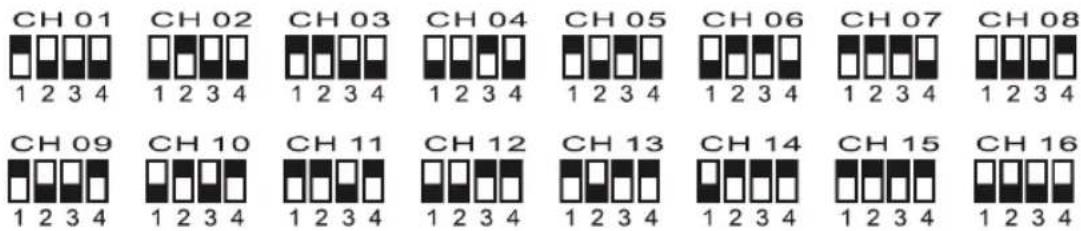

Kanalval mikrofon:

KONIG KNMICW620 - Kanalval mikrofon: - 1

Användning:

  1. Ställ antennerna rakt upp för bästa mottagning av signalen från mikrofonerna.
  2. Anslut anslutningskablarna, med 6,35mm kontakterna till mottagarens utgångar och till mixern eller förstärkaren. Eller anslut mottagaren med en XLR kabel (ingår ej) kanalvis (A/B) till en mixer eller förstärkare.
  3. Anslut likströmskontakten från nätdelen till DC-uttaget på mottagarens baksida. Anslut väggkontakten till ett vägguttag och koppla på mottagaren med strömbrytaren.
  4. Öppna mikrofonens batterifack och sätt i 2x AA batterier med polariteten rätt. Välj en kanal.
  5. Stäng batterifacket och sätt sedan på mikrofonen med ON/OFF omkopplaren.
  6. Systemet är klart för användning.

Specifikationer:

• Frekvensband: UHF 840\~868 MHz
- Förprogrammerad frekvens: UHF 863\~865 MHz
• Sändeffekt: 10 mW
• Dynamikområde > 90 dB
• Total harmonisk distorsion: < 0,5%
- Frekvensåtergivning: 40 Hz--15 KHz /- ±3db
- Modulering: FM
• Ljudsignalnivå: 0-±400 mV
• Strömförsörjning: 230\~240 V AC, 17 V DC
• Strömförbrukning: ±4 W
• S/B förhållande: > 90 dB
- Batteri: 4x AA 1.5 V
- Batteritid: ca 4\~6 timmar

ÖVERENSSTÄMMELSEFÖRKLARING

Vi,

Nedis B.V.

De Tweeling 28

Deklarerar att produkten

Märke: König

Electronic

Modell: KN-MICW620

Beskrivning: Trådlöst mikrofonsystem

Överensstämmer med följande standarder

EN 50371

EN 60065

EN 301 489-1-9;

EN 301 422-1-2;

Och uppfyller kraven i den Europeiska unionens direktiv. 1999/5/EC.

För att undvika elstötar får produkten endast öppnas av behörig tekniker när service behövs. Koppla bort produkten från nätuttaget och från annan utrustning

om problem uppstår. Utsätt inte produkten för vatten eller fukt.

Underhåll:

Rengör endast med en torr trasa. Använd inga rengöringsmedel eller frätande medel.

Garanti:

Ingen garanti gäller vid några ändringar eller modifieringar av produkten eller för skador som har uppstått på grund av felaktig användning av denna produkt.

Allmänt:

Utseende och specifikationer kan komma att ändras utan föregående meddelande.

Alla logotyper och produktnamn är varumärken eller registrerade varumärken som tillhör sina ägare och är härmed erkända som sådana.

Obs!
KONIG KNMICW620 - Allmänt: - 1

Produkten är märkt med denna symbol. Det innebär att använda elektriska eller elektroniska produkter inte får slängas bland vanliga hushållssopor. Det finns särskilda återvinningssystem för dessa produkter.

Copyright ©

KONIG KNMICW620 - Allmänt: - 2
