KNMICW620 - Mikrofon KONIG - Kostenlose Bedienungsanleitung

Produkttyp	Drahtloses Mikrofon
Marke	König Electronic
Modell	KN-MICW620
Frequenzbereich	UHF 840 MHz – 868 MHz
Vorprogrammierte Frequenz	UHF 863 MHz – 865 MHz
Sendeleistung	10 mW
Dynamikbereich	> 90 dB
Gesamte harmonische Verzerrung	< 0.5 %
Frequenzgang	40 Hz – 15 kHz, ±3 dB
Modulation	FM
Audioausgangspegel	0 – ±400 mV
Stromversorgung (Empfänger)	230–240 VAC, 17 VDC
Stromverbrauch	±4 W
Signal-Rausch-Verhältnis	> 90 dB
Batterien (Mikrofon)	2 x AA 1,5 V
Batterielebensdauer	±4 bis 6 Stunden
Kompressor-Limiter	Integriert zur Vermeidung von Verzerrungen
Echte Diversität	Ja, zwei Empfänger A und B
LCD-Anzeige	RF-Stärke, AF-Pegel, Kanal, Frequenz
Audioausgänge	Unsymmetrisch 6,35 mm, symmetrisch XLR
Pflege und Reinigung	Nur mit einem trockenen Tuch reinigen
Sicherheit	Nicht öffnen, bei Problemen Netzstecker ziehen
Garantie	Nicht gültig bei Umbau oder falscher Verwendung

Häufig gestellte Fragen - KNMICW620 KONIG

Wie installiere ich die Batterien im Mikrofon?

Öffnen Sie das Batteriefach unter dem Mikrofon, legen Sie zwei AA-Batterien unter Beachtung der Polarität (+/-) ein, schließen Sie den Deckel und schalten Sie das Mikrofon mit dem Ein-/Ausschalter ein.

Wie schließe ich den Empfänger an ein Mischpult an?

Verwenden Sie die unsymmetrischen (6,35 mm Klinke) oder symmetrischen (XLR) Ausgänge auf der Rückseite des Empfängers. Schließen Sie das Kabel an das Mischpult oder den Verstärker an. Für den unsymmetrischen Ausgang können Sie je nach Stellung des Schalters das gemischte (A+B) oder getrennte Signal wählen.

Wie wähle ich einen Kanal am Mikrofon aus?

Das Mikrofon ist auf einen Kanal im Band 863‑865 MHz vorprogrammiert. Um die Frequenz zu ändern, verwenden Sie die Auswahltasten am Empfänger (AUSWAHL, AUF, AB), um einen neuen Kanal einzustellen. Stellen Sie sicher, dass Mikrofon und Empfänger auf derselben Frequenz sind.

Was tun, wenn das Mikrofon keinen Ton erzeugt?

Überprüfen Sie, ob das Mikrofon eingeschaltet ist (Leuchtanzeige), die Batterien eingelegt und geladen sind, der Empfänger eingeschaltet ist und die Antennen richtig ausgeklappt sind. Stellen Sie außerdem sicher, dass die Lautstärke am Empfänger nicht auf Minimum steht und der Audioausgang angeschlossen ist.

Wie positioniere ich die Antennen für optimalen Empfang?

Klappen Sie die Antennen des Empfängers aus und stellen Sie sie senkrecht auf. Vermeiden Sie metallische Hindernisse und halten Sie einen Abstand von mindestens 1 Meter zwischen den Antennen und anderen elektronischen Geräten ein, um Interferenzen zu minimieren.

Kann ich mehrere Konig KNMICW620 Mikrofone gleichzeitig verwenden?

Ja, das System ermöglicht die Verwendung mehrerer Mikrofone, sofern sie auf unterschiedliche Frequenzen im erlaubten Band (840‑868 MHz) eingestellt sind. Verwenden Sie die manuelle Suchfunktion, um freie Kanäle zu finden.

Wie reinige ich das Mikrofon und den Empfänger?

Verwenden Sie ein trockenes, weiches Tuch. Verwenden Sie niemals Lösungsmittel, Scheuermittel oder Flüssigkeiten. Vermeiden Sie Feuchtigkeit und tauchen Sie die Geräte niemals in Wasser.

Was bedeutet die Anzeige 'MUTE' am Empfänger?

Die Anzeige 'MUTE' bedeutet, dass das Mikrofon ausgeschaltet ist oder kein Signal empfangen wird. In diesem Fall wird kein Audiosignal an das Mischpult oder den Verstärker gesendet. Schalten Sie das Mikrofon ein oder überprüfen Sie die Verbindung.

Wie lange halten die Batterien und wie kann ich die Lebensdauer verlängern?

AA-Batterien halten etwa 4 bis 6 Stunden. Um die Lebensdauer zu verlängern, schalten Sie das Mikrofon aus, wenn es nicht verwendet wird, und entfernen Sie die Batterien, wenn das Gerät längere Zeit nicht benutzt wird.

Wo entsorge ich das Gerät am Ende seiner Lebensdauer?

Entsorgen Sie das Gerät nicht im Hausmüll. Geben Sie es an einer Sammelstelle für Elektro- und Elektronik-Altgeräte (WEEE) gemäß den örtlichen Vorschriften ab.

BEDIENUNGSANLEITUNG KNMICW620 KONIG

Drahtloses Mikrofonsystem mit 2 Mikrofonen und einem Informationsdisplay. Echte Vielfalt für einen optimalen Empfang. Das System ist mit einem speziellen Stimmenbegrenzerkompressor ausgestattet, damit Verzerrungen, die durch hohe Stimmenspitzen erzeugt werden, vermieden werden.

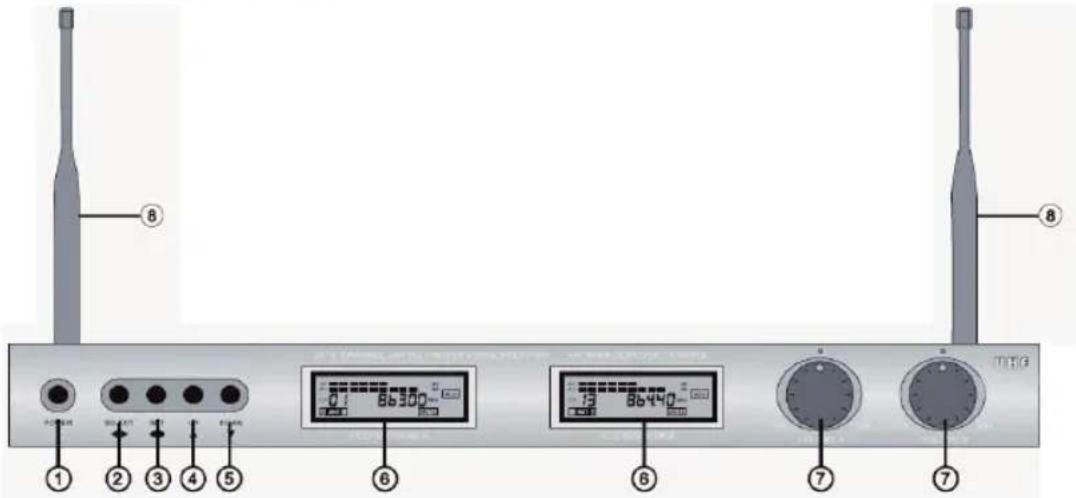

Beschreibung Empfänger:

1. POWER: An-/Austaste
2. SELECT: Schaltet zwischen Empfänger A und B für die Benutzung der Tasten 3, 4 oder 5 um
3. SET: Taste für das Einrichten, Einstellen oder Programmieren von Kanälen
4. UP: Taste für die Sendersuche aufwärts oder die Auswahl programmierter Kanäle aufwärts
5. DOWN: Taste für die Sendersuche abwärts oder die Auswahl programmierter Kanäle abwärts
6. DISPLAY: getrennt für Empfänger A und B
7. LAUTSTÄRKEREGLER: getrennt für Empfänger A und B
8. ANTENNE: getrennte Antenne für Empfänger A und B

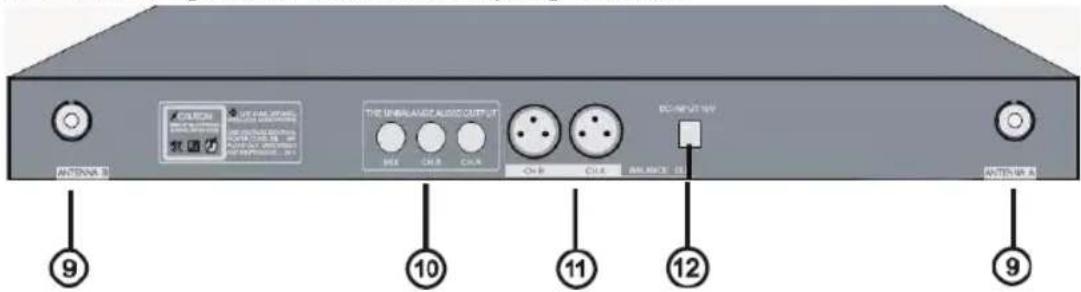

1. ANTENNENANSCHLUSS: für den Anschluss von Antenne A und B

2. UNSYMMETRISCHER AUDIOAUSGANG: 6,35 mm-Ausgang für gemischtes Signal (A+B) oder getrenntes Signal der Empfänger A und B

3. SYMMETRISCHER AUDIOAUSGANG: getrennter XLR-Ausgang des Signals der Empfänger A und B

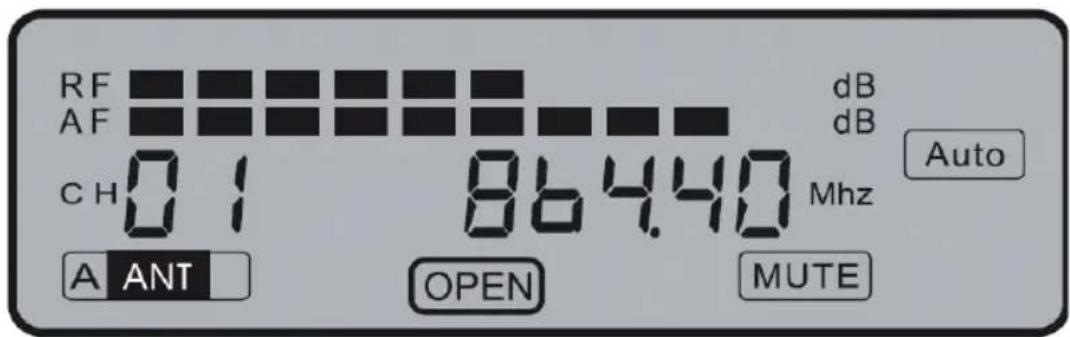

Beschreibung des LCD des Empfängers:

• RF: Zeigt die Stärke des vom Mikrofon empfangenen Signals an
• AF: Zeigt den Pegel des Audiosignals vom Mikrofon an
• CH01: Ausgewählter programmierter Kanal
• A ANT: Die Antenne, die das Signal des Mikrofons empfängt (A für Empfänger A und B für Empfänger B)
• 864.40: Frequenz des ausgewählten programmierten Kanals
- OPEN: Zeigt an, welcher Empfänger (welches Display) für die Benutzung der Funktionstasten 2-5 ausgewählt ist.
- AUTO: Zeigt an, dass das Mikrofon ausgeschaltet ist. Wird auch angezeigt, wenn es keine Verbindung mit dem Mikrofon auf der im Display angezeigten Frequenz gibt.
- MUTE: Es gibt keinen Audioausgang des Empfängers zum Mischpult oder Verstärker, weil das Mikrofon ausgeschaltet ist oder nichts vom Mikrofon empfangen wird.

- TUNE: Drücken Sie die SELECT-Taste (2), um zwischen manueller Abstimmung und Auswahl programmierter Kanäle umzuschalten. Bei der manuellen Abstimmung kann man die Frequenz in Stufen von 0,05 MHz auswählen. Der Bereich liegt zwischen 840,00 MHz und 868,00 MHz. Mit dieser Funktion können andere drahtlose Mikrofone im Frequenzband von 840,00 MHz bis 868,00 MHz benutzt werden. Anmerkung: Die gelieferten Mikrofone sind für 863,00 MHz bis 865,00 MHz programmiert.

WICHTIGE BEMERKUNG:

Der Benutzer ist dafür verantwortlich, dass die Benutzung der Frequenzen den örtlichen Bestimmungen entspricht und keine anderen Benutzer gestört werden.

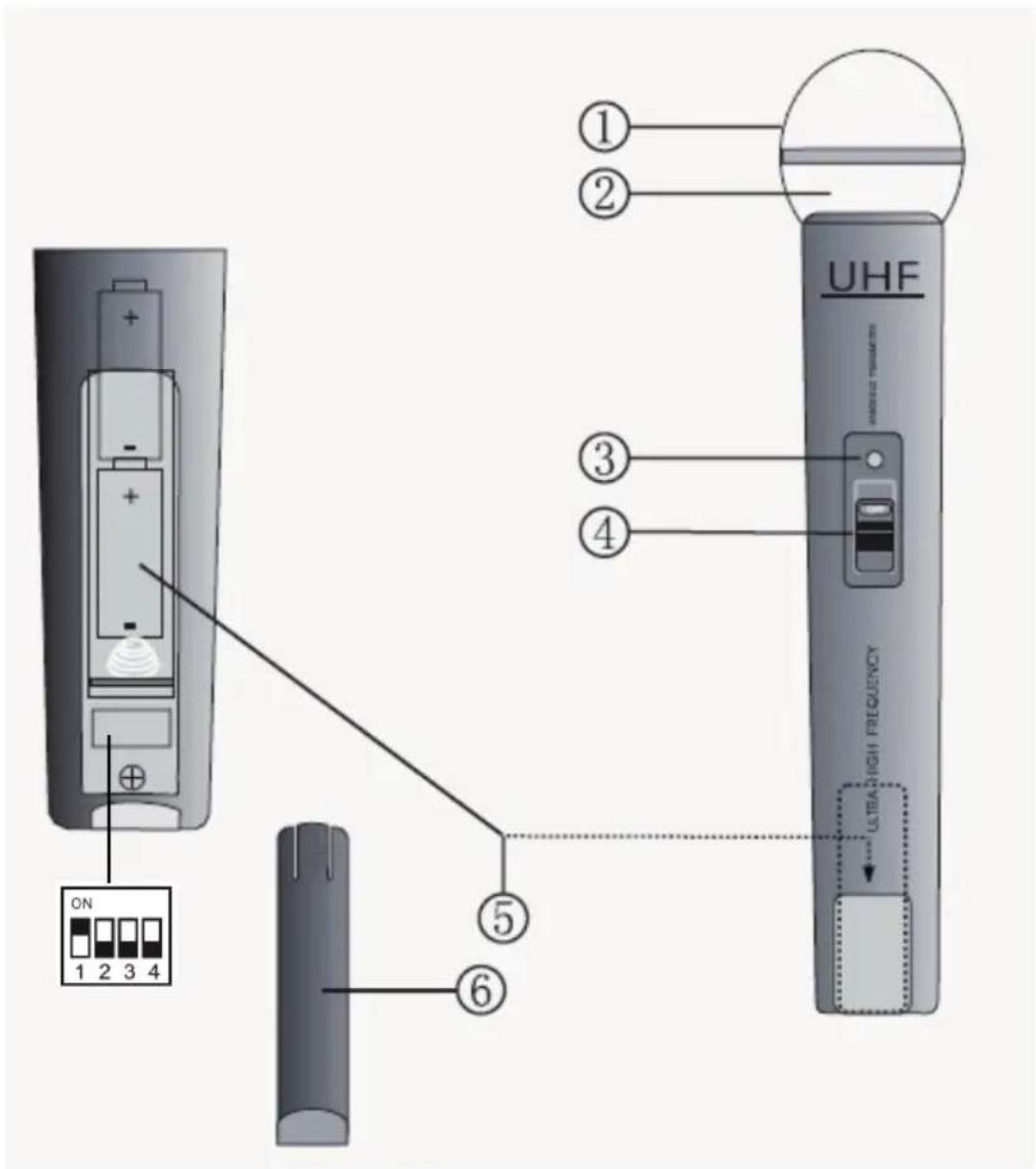

Beschreibung Mikrofon:

1. GITTER: Verdeckt und schützt das Mikrofonelement im Inneren.
2. MIKROFONELEMENT (im Inneren): Nimmt das Audiosignal auf.
3. NETZ/BATTERIELADEZUSTAND-ANZEIGE: Blinkt einmal beim Anschalten und blinkt dauernd, wenn die Batterie zu Ende geht.
4. AN-/AUSSCHALTER: 3 Positionen für AN, STUMMSCHALTEN (mittlere Position) oder AUS.
5. BATTERIEFACH: Für 2 AA-Batterien
6. BATTERIEABDECKUNG: Schafft den Zugang zum Batteriefach

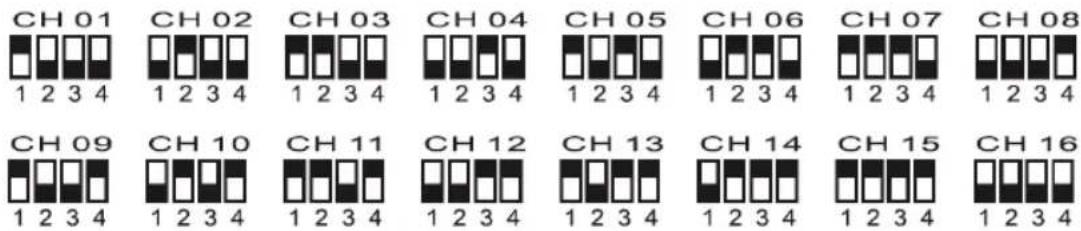

Kanalauswahl Mikrofon:

Bedienung:

1. Richten Sie die Antenne gerade nach oben, um einen optimalen Empfang des Mikrofonsignals zu erhalten.
2. Schließen Sie das Verbindungskabel mit den 6,35 mm-Steckern an den Ausgang des Empfängers und des Mischpults oder Verstärkers an. Oder schließen Sie den Empfänger mit dem XLR-Kabel (nicht mitgeliefert) pro Kanal (A/B) an ein Mischpult oder einen Verstärker an.
3. Schließen Sie den DC-Stecker des Netzadapters an den DC-Eingang an der Rückseite des Empfängers an. Schließen Sie den Netzstecker an eine Wandsteckdose an und schalten den Empfänger mit der Netztaste an.
4. Öffnen Sie das Batteriefach des Mikrofons und legen 2 AA-Batterien mit der richtigen Polarität ein. Wählen Sie einen Kanal aus.
5. Schalten Sie nach dem Schließen des Batteriefachs das Mikrofon mit dem An-/Ausschalter an.
6. Das System ist jetzt betriebsbereit.

Technische Daten:

• Frequenzband: UHF 840-868 MHz
- Programmierte Frequenz: UHF 863-865 MHz
- Sendeleistung: 10 mW
• Dynamischer Bereich: > 90 dB
• Klirrfaktor: < 0,5%
• Frequenzgang: 40 Hz-15 kHz, ±3 dB
- Modulation: FM
• Audioausgangspegel: 0 - 400 mV
• Stromversorgung: 230-240 V AC, 17 V DC
• Stromverbrauch: 4 W
• Störabstand: > 90 dB
- Batterie: 4x AA 1,5 V
• Lebensdauer der Batterie: 4-6 Stunden

Konformitätserklärung

Wir,

Nedis B.V.

De Tweeling 28

erklären, dass das Produkt:

Marke: König Electronic

Modell: KN-MICW620

Beschreibung: Drahtloses Mikrofonsystem

den folgenden Standards entspricht:

EN 50371

EN 60065

EN 301 489-1/-9

EN 301 422-1/-2

Das Produkt erfüllt die Bestimmungen der EG-Richtlinie 1999/5/EC.

's-Hertogenbosch, 19. Januar 2009

J. Gilad

Einkaufsleiterin

Sicherheitsvorkehrungen:

VORSICHT

STROMSCHLAGGEFAHR NICHT ÖFFNEN

Um die Gefahr eines Stromschlags zu vermindern, sollte dieses Produkt NUR von einem erfahrenen Techniker geöffnet werden, wenn eine Reparatur

erforderlich ist. Trennen Sie das Produkt vom Stromnetz und anderen Geräten, wenn ein Problem auftreten sollte. Sorgen Sie dafür, dass das Gerät nicht mit Wasser oder Feuchtigkeit in Berührung kommt.

Wartung:

Nur mit einem trockenen Tuch reinigen. Keine Reinigungs- oder Scheuermittel verwenden.

Garantie:

Es kann keine Garantie oder Haftung bei Veränderungen und Modifikationen des Produktes oder für Schäden, die durch falsche Anwendung des Produktes entstanden sind, übernommen werden.

Allgemeines:

Änderungen am Design und technischen Daten vorbehalten.

Alle Logos, Marken und Produktnamen sind Warenzeichen oder registrierte Warenzeichen ihrer jeweiligen Eigentümer und werden hiermit als solche anerkannt.

Achtung:

Dieses Produkt ist mit diesem Symbol gekennzeichnet. Es bedeutet, dass ausgediente elektrische und elektronische Produkte nicht im normalen Hausmüll entsorgt werden dürfen. Für diese Produkte stehen gesonderte Sammelsysteme zur Verfügung.
