Tipo de producto	Micrófono inalámbrico
Marca	König Electronic
Modelo	KN-MICW620
Rango de frecuencia	UHF 840 MHz – 868 MHz
Frecuencia preprogramada	UHF 863 MHz – 865 MHz
Potencia de transmisión	10 mW
Rango dinámico	> 90 dB
Distorsión armónica total	< 0,5 %
Respuesta en frecuencia	40 Hz – 15 kHz, ±3 dB
Modulación	FM
Nivel de salida de audio	0 – ±400 mV
Alimentación eléctrica (receptor)	230–240 VCA, 17 VCC
Consumo eléctrico	±4 W
Relación señal/ruido	> 90 dB
Pilas (micrófono)	2 x AA 1,5 V
Duración de las pilas	±4 a 6 horas
Compresor-limitador	Integrado para evitar distorsión
Diversidad real	Sí, dos receptores A y B
Pantalla LCD	Fuerza RF, nivel AF, canal, frecuencia
Salidas de audio	Asimétrica 6,35 mm, simétrica XLR
Mantenimiento y limpieza	Limpiar únicamente con un paño seco
Seguridad	No abrir, desconectar en caso de problema
Garantía	No válida en caso de transformación o uso incorrecto

Preguntas frecuentes - KNMICW620 KONIG

¿Cómo instalar las pilas en el micrófono?

Abra el compartimento de pilas situado debajo del micrófono, inserte dos pilas AA respetando la polaridad (+/-), cierre la tapa y encienda el micrófono mediante el interruptor de encendido/apagado.

¿Cómo conectar el receptor a una mesa de mezclas?

Utilice las salidas asimétricas (jack de 6,35 mm) o simétricas (XLR) situadas en la parte trasera del receptor. Conecte el cable a la mesa o al amplificador. Para la salida asimétrica, puede elegir la señal mezclada (A+B) o separada según la posición del selector.

¿Cómo seleccionar un canal en el micrófono?

El micrófono está preprogramado en un canal dentro de la banda 863‑865 MHz. Para cambiar de frecuencia, use los botones de selección del receptor (SELECCIÓN, ARRIBA, ABAJO) para sintonizar un nuevo canal. Asegúrese de que el micrófono y el receptor estén en la misma frecuencia.

¿Qué hacer si el micrófono no produce sonido?

Verifique que el micrófono esté encendido (indicador luminoso), que las pilas estén colocadas y cargadas, que el receptor esté encendido y que las antenas estén correctamente desplegadas. Asegúrese también de que el volumen del receptor no esté al mínimo y que la salida de audio esté conectada.

¿Cómo colocar las antenas para una recepción óptima?

Despliegue las antenas del receptor y colóquelas verticalmente. Evite obstáculos metálicos y mantenga una distancia de al menos 1 metro entre las antenas y otros dispositivos electrónicos para minimizar las interferencias.

¿Puedo usar varios micrófonos Konig KNMICW620 simultáneamente?

Sí, el sistema permite usar varios micrófonos siempre que se ajusten a diferentes frecuencias dentro de la banda autorizada (840‑868 MHz). Use la función de búsqueda manual para encontrar canales libres.

¿Cómo limpiar el micrófono y el receptor?

Use un paño seco y suave. No use nunca disolventes, productos abrasivos ni líquidos. Evite la humedad y nunca sumerja los aparatos en agua.

¿Qué significa la indicación 'MUTE' en el receptor?

La indicación 'MUTE' significa que el micrófono está apagado o que no hay recepción de señal. En ese caso, no se envía ninguna salida de audio a la mesa o al amplificador. Encienda el micrófono o verifique la conexión.

¿Cuál es la duración de las pilas y cómo prolongarla?

Las pilas AA duran aproximadamente de 4 a 6 horas. Para prolongar la duración, apague el micrófono cuando no lo use y retire las pilas si el aparato permanece inactivo durante mucho tiempo.

¿Dónde desechar el aparato al final de su vida útil?

No deseche el aparato con la basura doméstica. Deposítelo en un punto de recogida de residuos de aparatos eléctricos y electrónicos (RAEE) de acuerdo con la normativa local.

MANUAL DE USUARIO KNMICW620 KONIG

Sistema de micrófono inalámbrico con dos micrófonos y una pantalla de información. Auténtica diversidad para lograr una recepción óptima. El sistema está equipado con un compresor limitador de voz especial para evitar las distorsiones provocadas por los grandes picos de sonido.

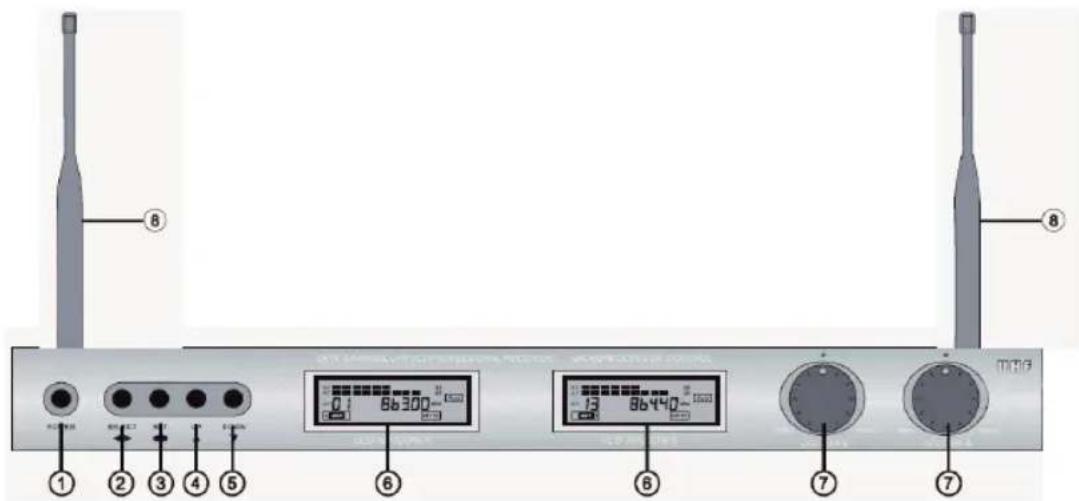

Descripción del receptor:

1. ALIMENTACIÓN: Botón de encendido/apagado
2. SELECCIONE: cambie entre el receptor A y B para el uso de los botones 3, 4 ó 5
3. CONFIGURACIÓN: botón para fijar la función, sintonizar o preprogramar los canales
4. ARRIBA: botón para sintonizar o seleccionar un canal superior de los canales preprogramados
5. ABAJO: botón para sintonizar o seleccionar un canal inferior de los canales preprogramados
6. MUESTRA: independiente para el receptor A y B
7. CONTROL DEL VOLUMEN: independiente para el receptor A y B
8. ANTENA: antena independiente para el receptor A y B

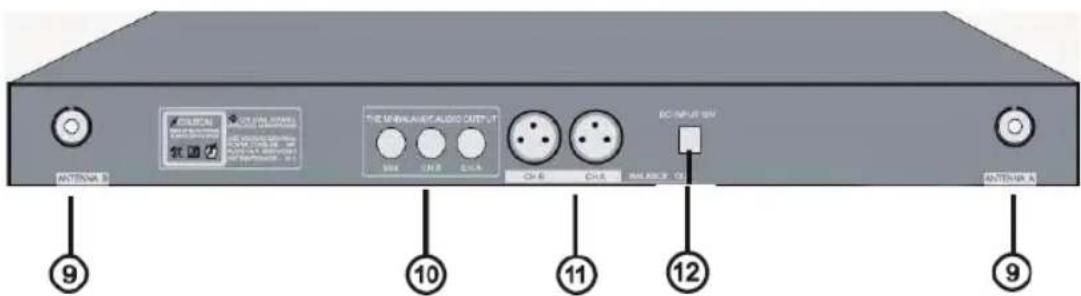

1. CONECTOR DE ANTENA: para la conexión de la antena A y B
2. SALIDA DE SONIDO DESEQUILIBRADA: Salida de 6,35 mm para la señal mezclada (A+B) o la señal independiente del receptor A y B
3. SALIDA DE SONIDO EQUILIBRADA: salida XLR independiente de la señal del receptor A y B

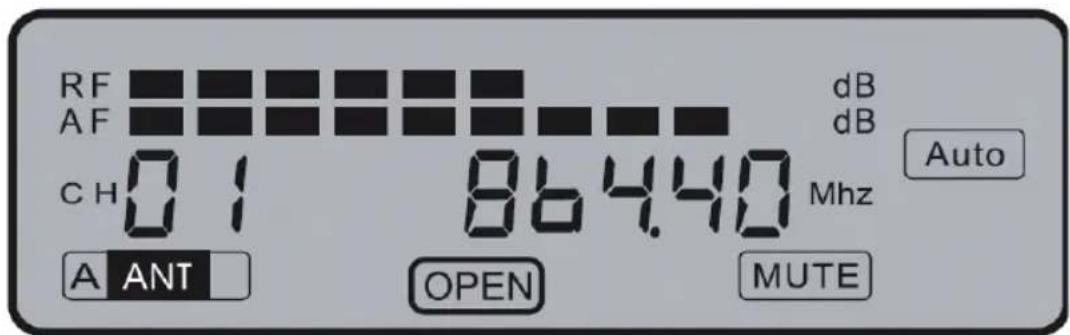

Descripción de la pantalla LCD del receptor:

• RF: Muestra la fuerza de la señal recibida del micrófono
• AF: Muestra el nivel de la señal de audio del micrófono
- CH01: Canal seleccionado preprogramado
• A ANT: La antena que recibe la señal del micrófono (A para el receptor A y B para el receptor B)
• 864.40: Frecuencia del canal seleccionado preprogramado
- ABIERTO: Muestra el receptor (pantalla) que se ha seleccionado para el uso de los botones de función 2\~5
- AUTO: Muestra que el micrófono está apagado. También aparece cuando no hay ninguna conexión con el micrófono en la frecuencia mostrada en la pantalla.
- SILENCIO: No hay ninguna salida de audio del receptor al mezclador o al amplificador debido a que el micrófono está desconectado o no existe recepción en el micrófono

- SINTONIZACIÓN: Pulse el botón SELECCIÓN (2) para cambiar entre la sintonización manual o la selección de los canales preprogramados. Con la sintonización manual, es posible seleccionar la frecuencia en etapas de 0,05 MHz. La serie es de 840.00MHz hasta 868.00MHz. Esta función ofrece el uso de otros micrófonos inalámbricos que funcionan en la banda de frecuencia comprendida entre 840.00MHz y 868.00MHz. Nota: los micrófonos suministrados están preprogramados de 863.00MHz a 865.00MHz

Nota importante:

El usuario deberá garantizar que el uso de las frecuencias cumpla con las normas locales y que no provoquen interferencias con otros usuarios.

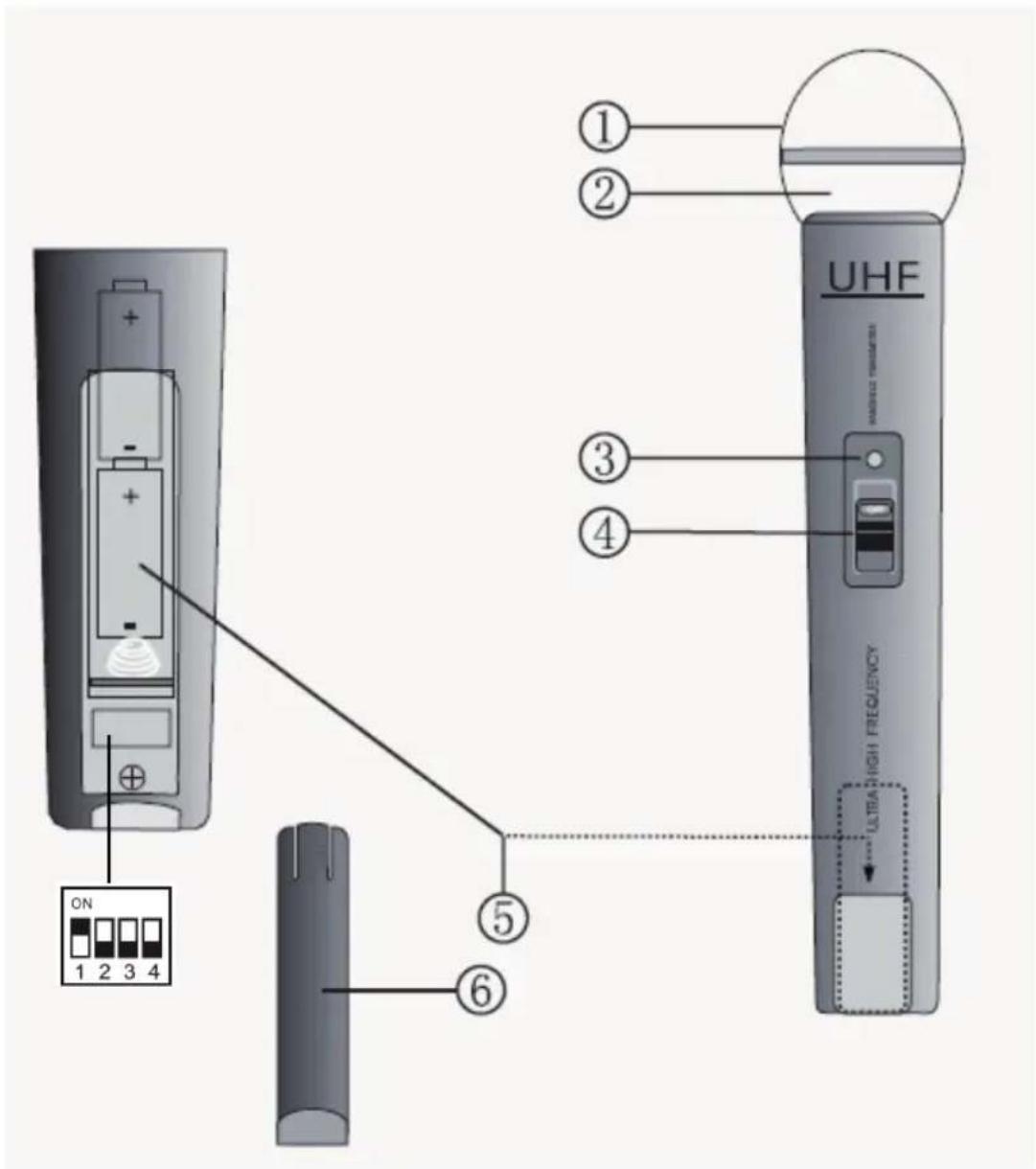

Descripción del micrófono:

1. REJILLA: Cubre y protege el elemento interior del micrófono
2. ELEMENTO DEL MICRÓFONO (interior): Recoge la señal de audio
3. INDICADOR DE ESTADO DE BATERÍA/ALIMENTACIÓN: Pestañaea una vez al encenderse y se enciende constantemente cuando no queda carga en la pila.
4. INTERRUPTOR DE ENCENDIDO/APAGADO: 3 posiciones para ENCENDIDO, SILENCIO (posición intermedia) o APAGADO
5. COMPARTIMENTO DE BATERÍAS: Para 2 pilas de tipo AA
6. CUBIERTA DE BATERÍAS: Ofrece un acceso al compartimento de pilas

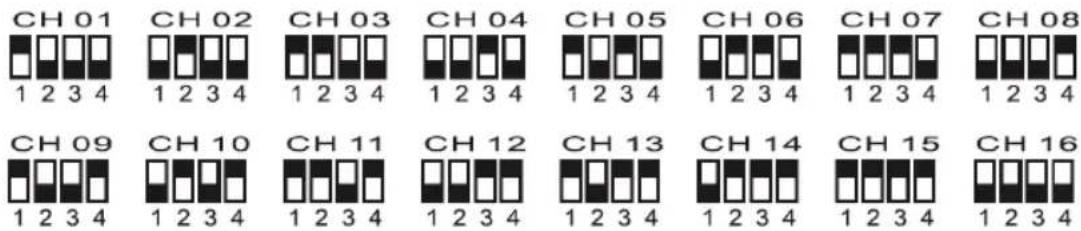

Selección del canal de micrófono:

Funcionamiento:

1. Coloque las antenas en posición recta para lograr una recepción óptima de la señal del micrófono.
2. Conecte el cable de conexión, con las tomas de 6,35 mm, a la salida del receptor y al mezclador o amplificador. O conecte el receptor con el cable XLR (no incluido) por canal (A/B) al mezclador o amplificador.
3. Conecte la toma de CC del adaptador de CA/CC a la entrada de CC ubicada en la parte trasera del receptor. Conecte la toma de alimentación al enchufe de red del receptor con el botón de encendido.
4. Abra el compartimento de pilas del micrófono y coloque 2 pilas AA siguiendo con las polaridades correctas. Seleccione un canal.
5. Tras cerrar el compartimento de pilas, encienda el micrófono con el interruptor de ENCENDIDO/APAGADO.
6. El sistema está listo para su uso.

Especificaciones:

• Banda de frecuencia: UHF 840\~868 MHz
• Frecuencia preprogramada: UHF 863\~865 MHz
• Potencia de transmisión: 10 mW
  • Rango dinámico: > 90 dB
  • Distorsión armónica total: < 0.5%
• Respuesta de frecuencia: 40 Hz-15 KHz, ±3 dB
• Modulación: FM
• Nivel de salida de audio: 0-±400 mV
• Alimentación: 230\~240 V AC, 17 V DC
• Consumo de energía: ±4 W
  • Ratio: S/N: > 90 dB
• Pilas: 4x AA 1.5 V
• Vida de la pila: entre 4 y 6 horas

Declaración de conformidad

Con la presente,

Nedis B.V.

De Tweeling 28

Declara que el producto:

Marca: König

Electronic

Modelo: KN-MICW620

Descripción: Sistema de micrófono inalámbrico

se encuentra conforme a las siguientes normas:

EN 50371

EN 60065

EN 301 489-1-9

EN 301 422-1-2

Y cumple con todos los requisitos de las directivas de la Unión Europea 1999/5/EC

's-Hertogenbosch, 19 de enero de 2009

D. J. Gilad

Director de compras

Medidas de seguridad:

Para reducir los riesgos de electrocución, este producto deberá ser abierto EXCLUSIVAMENTE por un técnico habilitado cuando necesite ser reparado.

Desconecte el producto de la red y de cualquier otro equipo si se registra algún problema.

No exponga el producto al agua ni a la humedad.

Mantenimiento:

Limpie sólo con un paño seco. No utilice solventes de limpieza ni abrasivos.

Garantía:

No se aceptará ninguna garantía o responsabilidad derivada de cualquier cambio o modificaciones realizadas al producto o daños provocados por un uso incorrecto del presente producto.

General:

Las ilustraciones y las especificaciones podrán sufrir cambios sin previo aviso.

Todas las marcas de los logotipos y los nombres de productos constituyen patentes o marcas registradas de sus titulares correspondientes, reconocidos como tal.

Cuidado:

Este producto está señalizado con este símbolo. productos eléctricos y electrónicos gastados no deberán mezclarse con los desechos domésticos generales. Existen distintos sistemas de recogida individuales para este tipo de productos.
