KNMICW620 - Mikrofon KONIG - Ingyenes használati útmutató

Termék típusa	Vezeték nélküli mikrofon
Márka	König Electronic
Modell	KN-MICW620
Frekvencia tartomány	UHF 840 MHz – 868 MHz
Előre beprogramozott frekvencia	UHF 863 MHz – 865 MHz
Átviteli teljesítmény	10 mW
Dinamikus tartomány	> 90 dB
Teljes harmonikus torzítás	< 0.5 %
Frekvencia válasz	40 Hz – 15 kHz, ±3 dB
Moduláció	FM
Audio kimeneti szint	0 – ±400 mV
Tápellátás (vevő)	230–240 VAC, 17 VDC
Áramfogyasztás	±4 W
Jel/zaj viszony	> 90 dB
Elemek (mikrofon)	2 x AA 1,5 V
Elemek élettartama	±4-6 óra
Kompresszor-limiter	Beépített a torzítás elkerülésére
Valódi diverzitás	Igen, két vevő A és B
LCD kijelző	RF erősség, AF szint, csatorna, frekvencia
Audio kimenetek	Aszimmetrikus 6,35 mm, szimmetrikus XLR
Karbantartás és tisztítás	Csak száraz ruhával tisztítsa
Biztonság	Ne nyissa ki, probléma esetén húzza ki a dugót
Garancia	Nem érvényes átalakítás vagy helytelen használat esetén

Gyakran ismételt kérdések - KNMICW620 KONIG

Hogyan helyezzem be az elemeket a mikrofonba?

Nyissa ki a mikrofon alján lévő elemtartó rekeszt, helyezzen be két AA elemet a polaritás (+/-) betartásával, zárja vissza a fedelet, és kapcsolja be a mikrofont a be/ki kapcsolóval.

Hogyan csatlakoztassam a vevőt egy keverőpulthoz?

Használja a vevő hátulján található aszimmetrikus (6,35 mm jack) vagy szimmetrikus (XLR) kimeneteket. Csatlakoztassa a kábelt a keverőpulthoz vagy az erősítőhöz. Az aszimmetrikus kimenetnél a választó állásától függően választhatja a kevert (A+B) vagy a különálló jelet.

Hogyan válasszak csatornát a mikrofonon?

A mikrofon előre be van programozva egy csatornára a 863‑865 MHz sávban. A frekvencia megváltoztatásához használja a vevő kiválasztó gombjait (KIVÁLASZTÁS, FEL, LE) egy új csatorna beállításához. Győződjön meg róla, hogy a mikrofon és a vevő ugyanazon a frekvencián van.

Mit tegyek, ha a mikrofon nem ad hangot?

Ellenőrizze, hogy a mikrofon be van kapcsolva (jelzőfény világít), az elemek a helyükön vannak és feltöltöttek, a vevő be van kapcsolva, és az antennák megfelelően ki vannak hajtva. Győződjön meg arról is, hogy a vevő hangereje nincs minimumon, és az audio kimenet csatlakoztatva van.

Hogyan helyezzem el az antennákat az optimális vétel érdekében?

Hajtsa ki a vevő antennáit, és helyezze őket függőlegesen. Kerülje a fém akadályokat, és tartson legalább 1 méter távolságot az antennák és más elektronikus eszközök között az interferencia minimalizálása érdekében.

Használhatok egyszerre több Konig KNMICW620 mikrofont?

Igen, a rendszer lehetővé teszi több mikrofon használatát, feltéve, hogy különböző frekvenciákra vannak beállítva a megengedett sávon belül (840‑868 MHz). Használja a kézi keresés funkciót a szabad csatornák megtalálásához.

Hogyan tisztítsam a mikrofont és a vevőt?

Használjon száraz, puha ruhát. Soha ne használjon oldószereket, súrolószereket vagy folyadékokat. Kerülje a nedvességet, és soha ne merítse a készülékeket vízbe.

Mit jelent a 'MUTE' kijelzés a vevőn?

A 'MUTE' kijelzés azt jelzi, hogy a mikrofon ki van kapcsolva, vagy nincs jelvétel. Ebben az esetben nem kerül hangjel a keverőpulthoz vagy az erősítőhöz. Kapcsolja be a mikrofont, vagy ellenőrizze a csatlakozást.

Mennyi az elemek élettartama, és hogyan hosszabbítható meg?

Az AA elemek körülbelül 4-6 óráig tartanak. Az élettartam meghosszabbításához kapcsolja ki a mikrofont, ha nem használja, és vegye ki az elemeket, ha a készülék hosszabb ideig inaktív.

Hova dobjam a készüléket az élettartam végén?

Ne dobja a készüléket a háztartási hulladékba. Helyezze el egy elektromos és elektronikus berendezések hulladékának gyűjtőpontján (EEE hulladék) a helyi előírásoknak megfelelően.

HASZNÁLATI ÚTMUTATÓ KNMICW620 KONIG

Vezeték nélküli mikrofonrendszer két mikrofonnal és információ-kijelzővel. Az optimális vételhez változatos lehetőségeket biztosít. A rendszer egy különleges hanghatároló kompresszorral van ellátva, amelynek segítségével elkerülhető a csúcserősségű hangoknál bekövetkező torzítás.

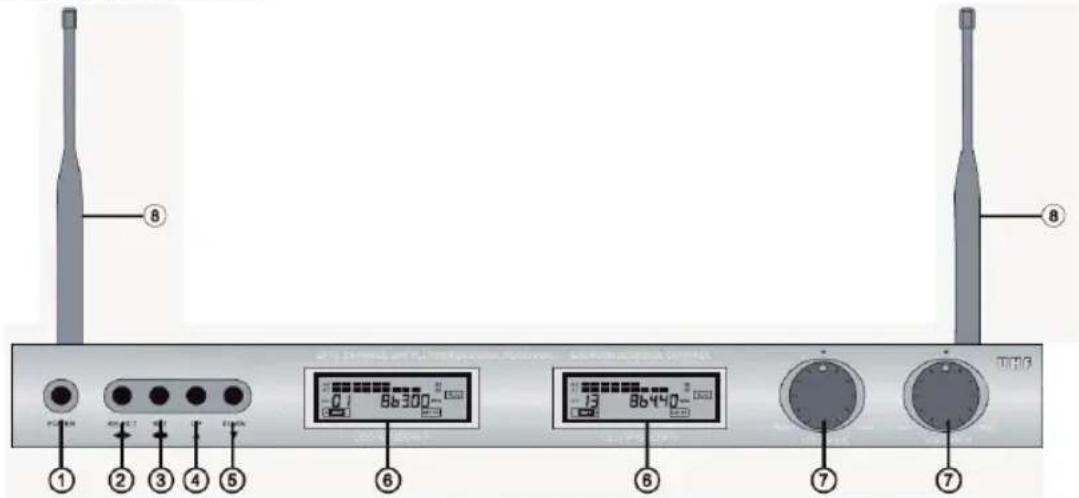

A vevő bemutatása:

1. POWER (BE- ÉS KIKAPCSOLÓ): Be- és kikapcsoló gomb
2. SELECT (KIVÁLASZTÁS): Átkapcsol az A és B vevő közt a 3-as, 4-es vagy 5-ös gombok használatához
3. SET (BEÁLLÍTÁS): Funkcióbeállításhoz, hangoláshoz vagy a beprogramozott csatornák kiválasztásához használatos
4. UP (FEL): Növekvő frekvencia szerinti hangoláshoz vagy a beprogramozott csatornák növekvő sorrendű kiválasztásához használjuk
5. DOWN (LE): Csökkenő frekvencia szerinti hangoláshoz vagy a beprogramozott csatornák csökkenő sorrendű kiválasztásához használjuk
6. DISPLAY (KIJELZÖ): Külön-külön az A és B vevőhöz
7. VOLUME CONTROL (HANGERŐSZABÁLYZÓ): Külön-külön az A és B vevőhöz
8. ANTENNA: Külön-külön antenna az A és B vevőhöz

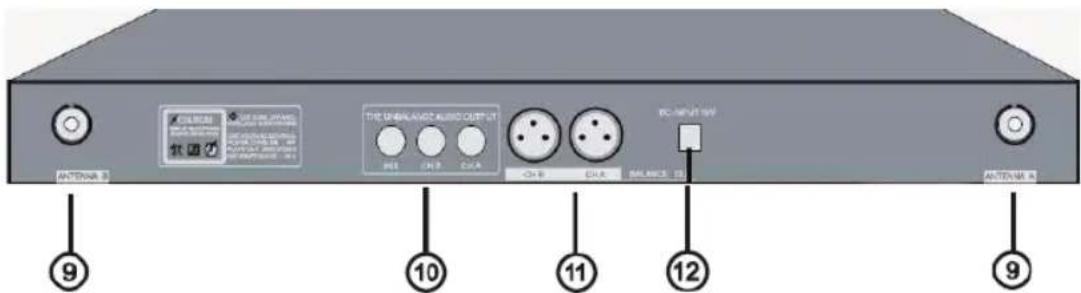

1. ANTENNACSATLAKOZÓ: Az A és B antenna csatlakoztatásához

2. UNBALANCED AUDIO OUTPUT (KIEGYENLÍTETLEN AUDIOKIMENET): 6,35 mm-es kimenet kevert jelhez (A+B) vagy külön-külön az A és B jeléhez

3. BALANCED AUDIO OUTPUT (KIEGYENLÍTETTT AUDIOKIMENET): Külön XLR kimenet az A és B vevő jeléhez

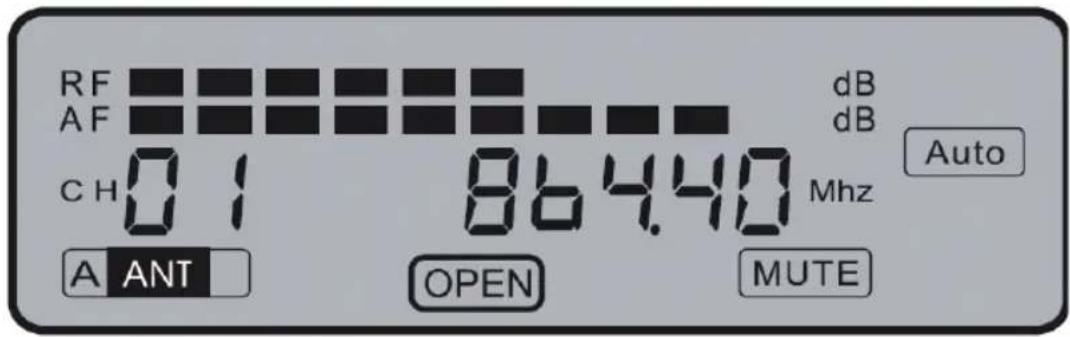

A vevő LCD kijelzője:

• RF: A mikrofontól vett jel erősségét mutatja
• AF: A mikrofontól vett audiojel szintjét mutatja
• CH01: A kiválasztott beprogramozott csatorna
• A ANT: A mikrofon jelét vevő antenna (A az A vevőhöz és B a B vevőhöz)
• 864.40: A kiválasztott beprogramozott csatorna frekvenciája
- OPEN (NYITVA): Azt jelzi, melyik vevő (kijelző) van kiválasztva a 2–5 funkciógombok használatához
- AUTO (AUTOMATIKUS): Azt jelzi, hogy a mikrofon ki van kapcsolva. Akkor is megjelenik, ha a kijelzön mutatott frekvencián nincs kapcsolat a mikrofonnal.

- MUTE (ELNÉMÍTÁS): A vevőből nem megy ki hang a keverőbe vagy erősítőbe, mert a mikrofon ki van kapcsolva, vagy a vevő nem veszi a mikrofon jelét.

- TUNE (HANGOLÁS): A SELECT (KIVÁLASZTÁS) gombbal (2) kapcsolhat kézi hangolásra vagy beprogramozott csatorna kiválasztására. Kézi hangolással 0,05 MHz-es lépésekben kereshet a frekvenciasávon. A frekvenciatartomány: 840,00 MHz és 868,00 MHz között. Ezért a készülékhez más olyan vezeték nélküli mikrofonok is használhatók, amelyek a 840,00 MHz és 868,00 MHz közötti frekvenciatartományban működnek. Megjegyzés: az általunk szállított mikrofonok 863,00 MHz és 865,00 MHz közötti frekvenciára vannak beprogramozva.

FONTOS TUDNIVALÓ:

A felhasználó köteles arról gondoskodni, hogy csak a helyi előírások által engedélyezett csatornákat használja, és hogy ne keletkezzen interferencia más felhasználókkal.

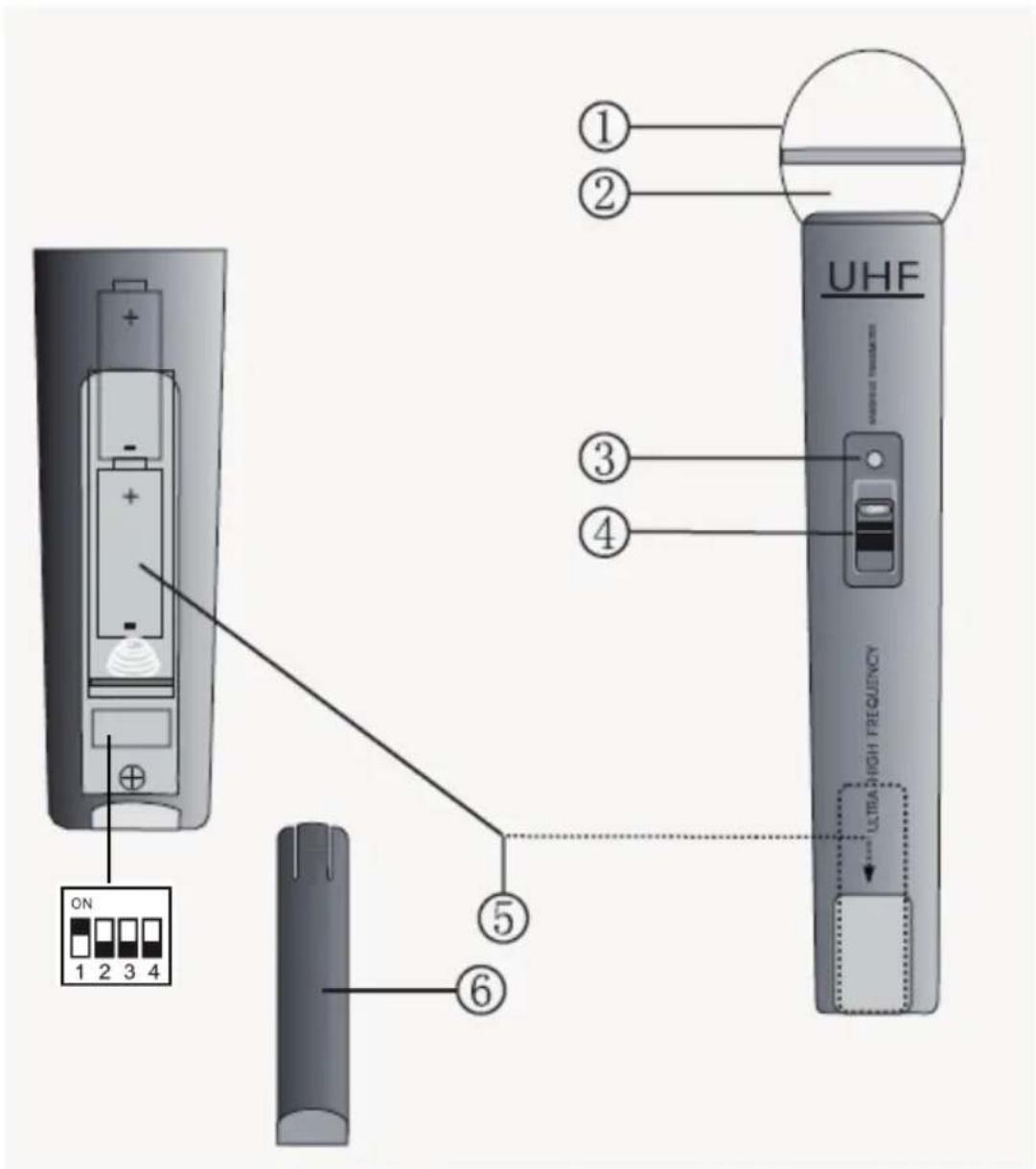

A mikrofon bemutatása:

1. RÁCS: Takarja és védi a belső mikrofon elemet
2. MIKROFON ELEM (belül): Az audiojelet veszi
3. BEKAPCSOLÁS- / TELEPFESZÜLTSÉG JELZŐ: Bekapcsolásnál egyet villan, és folyamatosan világít, ha a telep kimerülőben van
4. BE- ÉS KIKAPCSOLÓ: 3 állása van: ON (BEKAPCSOLVA), MUTE (ELNÉMÍTVA, ez a középső állás) és OFF (KIKAPCSOLVA)
5. TELEPTARTÓ REKESZ: 2 db AA elemnek
6. TELEPTARTÓ REKESZ FEDELE: Hozzáférést biztosít a teleptartó rekeszhez

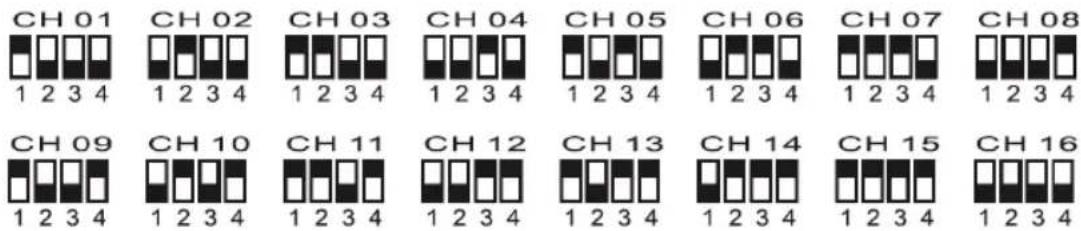

Mikrofon csatorna kiválasztása:

Kezelése:

1. Állítsa az antennákat egyenesen felfelé, hogy optimálisan vegyék a mikrofon jelét.
2. Csatlakoztassa a 6,35 mm-es dugaszokkal ellátott kábelt a vevő, keverő vagy erősítő kimenetére. Vagy kapcsolja a vevőt XLR kábellel (nem tartozék) csatornánként (A/B) a keverőhöz vagy erősítőhöz.
3. A hálózati adapter egyenáramú kábelét dugaszolja a vevő hátlapján lévő bemenetre. Dugaszolja a tápkábelt a konnektorba, majd kapcsolja be a vevőt a be- és kikapcsoló gombbal.
4. Nyissa ki a mikrofon teleptartó rekeszét, és tegyen bele 2 db AA elemet, ügyelve a helyes polaritásra. Válasszon csatornát.
5. Az elemtartó rekesz fedelének lezárása után kapcsolja be a mikrofont az ON/OFF (BE/KI) kapcsolóval.
6. A rendszer üzemkész.

Műszaki jellemzők:

• Frekvenciasáv: UHF, 840 – 868 MHz
  • Beprogramozott frekvencia: UHF, 863 – 865 MHz
  • Adóteljesítmény: 10 mW
  • Dinamikatartomány: > 90 dB
  • Teljes harmonikus torzítás: < 0,5%
• Frekvencia-átvitel: 40 Hz – 15 KHz, ±3 dB
• Moduláció: FM
  • Audio kimeneti szint: 0 – ±400 mV
• Tápfeszültség: 230–240 V AC, 17 V DC
  • Energiafogyasztás: ±4 W
  • Jel/zaj viszony: > 90 dB
• Telep: 4 db AA 1,5 V-os elem
• Telep üzemideje: ± 4–6 óra

Megfelelőségi nyilatkozat

Mi,

a Nedis B.V.

De Tweeling 28

Ezennel kijelentjük, hogy a termék, amelynek:

Márkája: König Electronic

Típusa: KN-MICW620

Megnevezése: Vezeték nélküli mikrofonrendszer

Összhangban van az alábbi szabványokkal:

EN 50371

EN 60065

EN 301 489-1/-9

EN 301 422-1/-2

Valamint megfelel az 1999/5/EK Európai Uniós irányelv követelményeinek.

's-Hertogenbosch, 2009. január 19.

Mrs. J. Gilad

értékesítési igazgató

Megfelelőségi nyilatkozat.

Egyetértek és elfogadom a Nedis B.V. Hollandia által adott nyilakozatot.

Jacob Gilad

HQ-Nedis kft.

ügyvezető igazgató

Biztonsági óvintézkedések:

Az áramütés veszélyének csökkentése érdekében ezt a készüléket CSAK képzett szakember nyithatja fel, szervizelés céljából. Problema esetén csatlakoztassa

le a készüléket a hálózatról vagy más készülékről. Víztől és egyéb nedvességtől óvja.

Karbantartás:

Csak száraz ronggyal tisztítsa. Tisztítószert vagy súrolószert ne használjon.

Jótállás:

Nem vállalunk jótállást és felelősséget a terméken végzett változtatás vagy módosítás miatt vagy a termék helytelen használata miatt bekövetkező károkért.

Általános tudnivalók:

A kivitel és a műszaki jellemzők előzetes értesítés nélkül is változhatnak.

Valamennyi logó, terméknév és márkanév a tulajdonosának márkaneve vagy bejegyzett márkaneve, és azokat ennek tiszteletben tartásával említjük.

Figyelem:

Ezt a terméket ezzel a jelöléssel láttuk el. Azt jelenti, hogy az elhasznált elektromos és elektronikus termékeket tilos az általános háztartási hulladékhoz keverni. Begyűjtésüket külön begyűjtő létesítmény végzi.

Copyright (Szerzói jog)©
