KNMICW620 - Mikrofon KONIG - Bezplatný návod k obsluze

Typ produktu	Bezdrátový mikrofon
Značka	König Electronic
Model	KN-MICW620
Frekvenční rozsah	UHF 840 MHz – 868 MHz
Přednastavená frekvence	UHF 863 MHz – 865 MHz
Vysílací výkon	10 mW
Dynamický rozsah	> 90 dB
Celkové harmonické zkreslení	< 0.5 %
Frekvenční odezva	40 Hz – 15 kHz, ±3 dB
Modulace	FM
Úroveň audio výstupu	0 – ±400 mV
Napájení (přijímač)	230–240 VAC, 17 VDC
Spotřeba energie	±4 W
Odstup signálu od šumu	> 90 dB
Baterie (mikrofon)	2 x AA 1,5 V
Životnost baterií	±4 až 6 hodin
Kompresor/omezovač	Vestavěný pro zabránění zkreslení
Skutečná diverzita	Ano, dva přijímače A a B
LCD displej	Síla RF, úroveň AF, kanál, frekvence
Audio výstupy	Nesymetrický 6,35 mm, symetrický XLR
Údržba a čištění	Čistěte pouze suchým hadříkem
Bezpečnost	Neotvírejte, v případě problému odpojte
Záruka	Neplatí při úpravách nebo nesprávném použití

Často kladené otázky - KNMICW620 KONIG

Jak nainstalovat baterie do mikrofonu?

Otevřete přihrádku na baterie umístěnou pod mikrofonem, vložte dvě baterie AA se správnou polaritou (+/-), zavřete víko a zapněte mikrofon pomocí vypínače Zapnuto/Vypnuto.

Jak připojit přijímač k mixážnímu pultu?

Použijte nesymetrické výstupy (jack 6,35 mm) nebo symetrické (XLR) umístěné na zadní straně přijímače. Připojte kabel k mixážnímu pultu nebo zesilovači. U nesymetrického výstupu můžete zvolit smíšený signál (A+B) nebo oddělený podle polohy přepínače.

Jak vybrat kanál na mikrofonu?

Mikrofon je přednastaven na kanál v pásmu 863–865 MHz. Pro změnu frekvence použijte tlačítka výběru na přijímači (VÝBĚR, NAHORU, DOLŮ) pro naladění nového kanálu. Ujistěte se, že mikrofon a přijímač jsou na stejné frekvenci.

Co dělat, když mikrofon nevydává žádný zvuk?

Zkontrolujte, zda je mikrofon zapnutý (kontrolka), zda jsou baterie vloženy a nabité, zda je přijímač zapnutý a antény správně rozložené. Také se ujistěte, že hlasitost přijímače není na minimu a že je audio výstup připojen.

Jak umístit antény pro optimální příjem?

Rozložte antény přijímače a umístěte je svisle. Vyhněte se kovovým překážkám a udržujte vzdálenost alespoň 1 metr mezi anténami a ostatními elektronickými zařízeními, aby se minimalizovalo rušení.

Mohu používat několik mikrofonů Konig KNMICW620 současně?

Ano, systém umožňuje použití několika mikrofonů, pokud jsou nastaveny na různé frekvence v povoleném pásmu (840–868 MHz). Použijte funkci ručního vyhledávání k nalezení volných kanálů.

Jak čistit mikrofon a přijímač?

Použijte suchý a jemný hadřík. Nikdy nepoužívejte rozpouštědla, abrazivní prostředky ani kapaliny. Vyhněte se vlhkosti a nikdy neponořujte zařízení do vody.

Co znamená zobrazení 'MUTE' na přijímači?

Zobrazení 'MUTE' znamená, že mikrofon je vypnutý nebo není přijímán signál. V tomto případě není na mixážní pult nebo zesilovač odesílán žádný audio výstup. Zapněte mikrofon nebo zkontrolujte připojení.

Jaká je životnost baterií a jak ji prodloužit?

Baterie AA vydrží přibližně 4 až 6 hodin. Pro prodloužení životnosti vypínejte mikrofon, když se nepoužívá, a vyjměte baterie, pokud zařízení zůstane dlouho nečinné.

Kam vyhodit zařízení na konci životnosti?

Nevyhazujte zařízení do domovního odpadu. Odevzdejte jej do sběrného místa pro odpad z elektrických a elektronických zařízení (OEEZ) v souladu s místními předpisy.

NÁVOD K OBSLUZE KNMICW620 KONIG

Bezdrátový mikrofonní systém se dvěma mikrofony a informačním displejem. Široké možnosti nastavení pro optimální příjem. Tento systém je vybaven speciálním kompresorem-omezovačem (limitérem) zvuku, který zabraňuje zkreslení vlivem vysokých špiček zvuku.

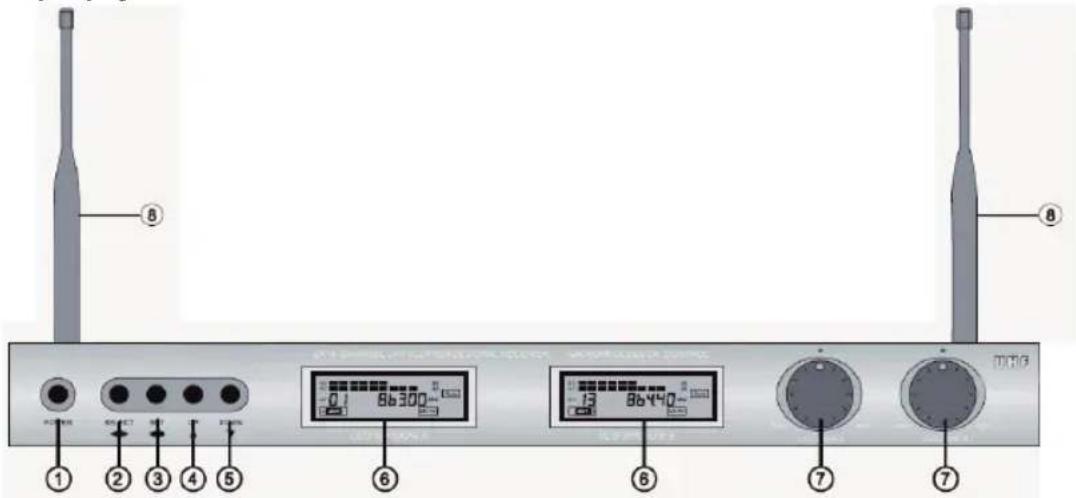

Popis přijímače:

1. POWER (NAPÁJENÍ): vypínač napájení ON/OFF (zapnuto/vypnuto)
2. SELECT (PŘEPÍNAČ): pro přepínání mezi přijímačem A a B pro použití tlačítek 3, 4 nebo 5
3. SET (NASTAVENÍ): tlačítko pro nastavení funkce, ladění nebo předem naprogramované kanály
4. UP (NAHORU): tlačitko pro ladění směrem nahoru nebo volbu kanálu z předem naprogramovaných kanálů směrem nahoru
5. DOWN (DOLÚ): tlačítko pro ladění směrem dolů nebo volbu kanálu z předem naprogramovaných kanálů směrem dolů
6. DISPLEJ: samostatný displej pro přijímač A a B
7. OVLADAČ VOLUME (HLASITOST): samostatný ovladač pro přijímač A a B
8. ANTÉNA: samostatná anténa pro přijímač A a B

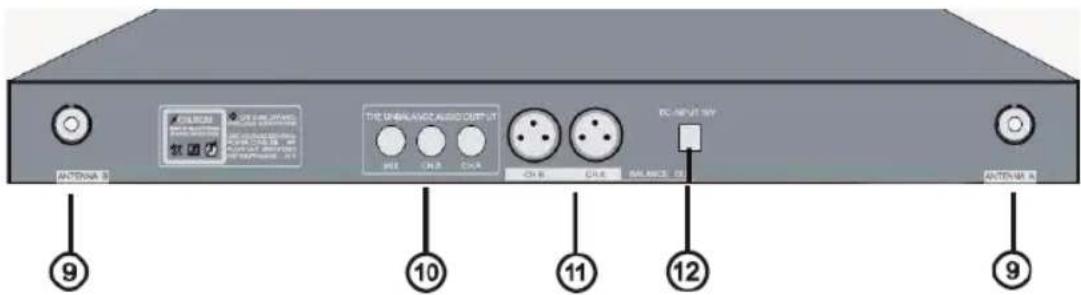

1. KONEKTOR ANTÉNY: pro připojení antény A a B
2. NESYMETRICKÝ AUDIO VÝSTUP: 6,35mm výstup smíšeného signálu (A+B) nebo samostatného signálu přijímače A a B
3. SYMETRICKÝ AUDIO VÝSTUP: samostatný XLR výstup signálu přijímače A a B

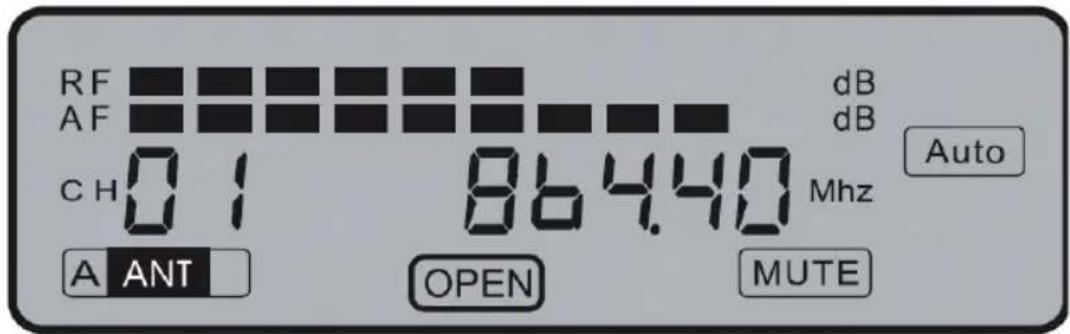

Popis přijímače s LCD displejem:

• RF: Zobrazuje intenzitu přijímaného signálu mikrofonu.
• AF: Zobrazuje úroveň audio signálu mikrofonu.
• CH01: Zvolený předem naprogramovaný kanál.
• A ANT: Anténa, která přijímá signál mikrofonu (A pro přijímač A a B pro přijímač B).
• 864.40: Frekvence zvoleného předem naprogramovaného kanálu.
• OPEN: Ukazuje, který přijímač (displej) je zvolen pro použití funkčních tlačítek 2 - 5.
- AUTO: Signalizuje, že je mikrofon vypnutý. Zobrazí se rovněž tehdy, když na frekvenci zobrazené na displeji neexistuje žádné spojení s mikrofonem.
- MUTE: Není k dispozici žádný audio výstup přijímače do mixážního pultu nebo zesilovače, protože je mikrofon vypnutý nebo není přijímán signál mikrofonu.

- TUNE: Stiskněte tlačítko SELECT (2) pro přepnutí mezi manuálním laděním nebo výběrem z předem naprogramovaných kanálů. Při manuálním ladění je možno vybírat frekvenci po krocích 0,05 MHz. Rozsah je 840,00 MHz až 868,00 MHz. Tato funkce umožňuje použití jiných bezdrátových mikrofonů pracujících ve frekvenčním pásmu od 840,00 MHz do 868,00 MHz. Poznámka: dodávané mikrofony jsou předem naprogramované na rozsah 863,00 MHz až 865,00 MHz.

DŮLEŽITÉ UPOZORNĚNÍ:

Je povinností uživatele zjistit, zda používané frekvence vyhovují místním předpisům a zda nejsou příčinou vzájemného rušení s jinými uživateli.

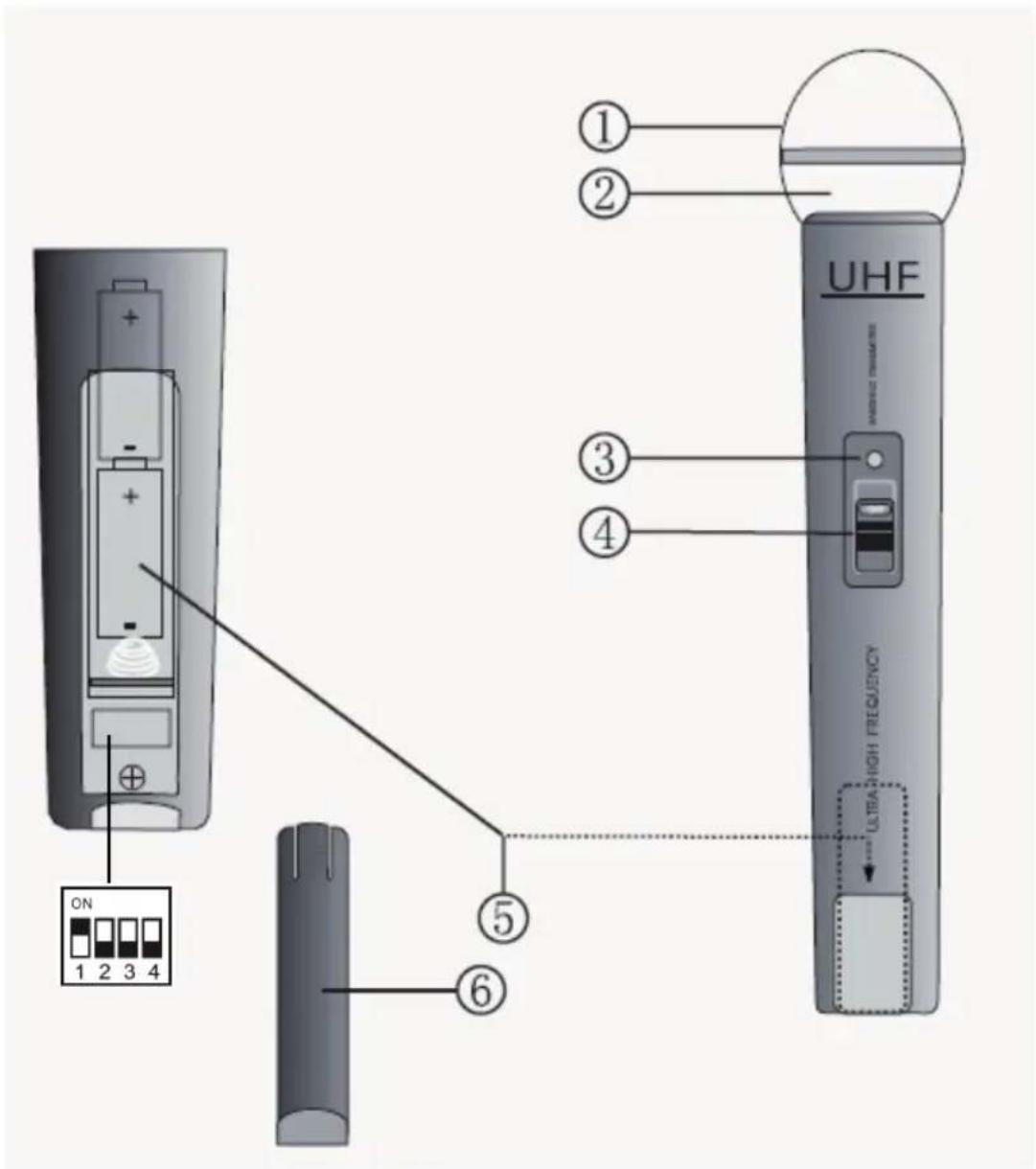

Popis mikrofonu:

1. MŘÍŽKA: Zakrývá a chrání vnitřní mikrofonní hlavu.
2. MIKROFONNÍ HLAVA (uvnitř): Snímá audio signál.
3. INDIKÁTOR ZAPNUTÍ/STAVU BATERIE: Při zapnutí jednou blikne, a když je baterie vybitá, trvale svítí.
4. VYPÍNAČ NAPÁJENÍ (ON/OFF): Má 3 polohy: ON (zapnuto), MUTE (ztlumení zvuku - prostřední poloha) a OFF (vypnuto).
5. PROSTOR PRO BATERIE: Pro 2 baterie typu AA.
6. KRYT PROSTORU PRO BATERIE: Umožňuje přístup k prostoru pro baterie.

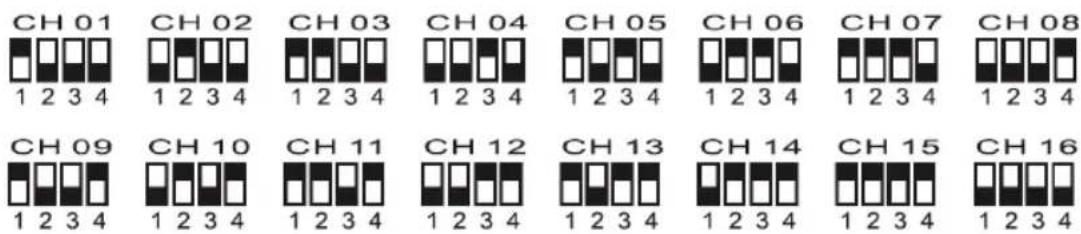

Mikrofon s volbou kanálu:

Ovládání:

1. Pro optimální příjem signálu z mikrofonu umístěte antény tak, aby směřovaly přímo nahoru.
2. Připojte připojovací kabel s 6,35mm konektory k výstupu z přijímače a k mixážnímu pultu nebo zesilovači. Přijímač můžete také připojit pomocí XLR kabelu (není součástí příslušenství) pro každý kanál (A/B) k mixážnímu pultu nebo zesilovači.
3. Připojte konektor DC síťového adaptéru ke vstupu DC na zadní straně přijímače. Připojte zástrčku napájecího kabelu do síťové zásuvky a zapněte přijímač pomocí vypínače napájení.
4. Otevřete prostor pro baterie v mikrofonu a vložte do něj 2 baterie AA tak, aby byla dodržena správná polarita. Vyberte kanál.
5. Po uzavření prostoru pro baterie mikrofon pomocí vypínače napájení ON/OFF zapněte.
6. Systém je připraven k použití.

Technické údaje:

• Frekvenční pásmo: UHF 840 \~ 868 MHz
- Předem naprogramovaná frekvence: UHF 863 \~ 865 MHz
• Vysílací výkon: 10 mW
• Dynamický rozsah: > 90 dB
• Celkové harmonické zkreslení: < 0,5 %
- Frekvenční rozsah: 40 Hz - 15 kHz, ±3 dB
- Modulace: FM
- Úroveň audio výstupu: 0- ±400 mV
- Napájení: 230 \~ 240 V AC (střídavé), 17 V DC (stejnosměrné)
- Příkon: ±4 W
- Poměr signál/šum: > 90 dB
• Baterie: 4x AA 1,5 V
• Výdrž baterie: ± 4 - 6 hodin

Prohlášení o shodě

Společnost

Nedis B.V.

De Tweeling 28

prohlašuje, že výrobek:

Značka: König Electronic

Model: KN-MICW620

splňuje následující normy:

EN 50371

EN 60065

EN 301 489-1/-9

EN 301 422-1/-2

a vyhovuje požadavkům směrnic Evropské unie 1999/5/EC.

's-Hertogenbosch, 19. ledna 2009

Paní J. Gilad

Obchodní ředitelka

Bezpečnostní opatření:

Aby nedošlo k úrazu elektrickým proudem, smí opravu zařízení provádět POUZE kvalifikovaný servisní technik/servisní středisko. Před prováděním opravy vždy odpojte zařízení od přívodu elektrické energie a od dalších zařízení, která mohou být s vaším zařízením propojena. Nevystavujte zařízení působení nadměrné vlhkosti nebo vody.

Údržba:

K čištění používejte pouze suchý hadřík. Nepoužívejte rozpouštědla ani materiály s brusným účinkem.

Záruka:

Jakékoli změny, modifikace nebo poškození zařízení v důsledku nesprávného zacházení ruší platnost záruční smlouvy a odpovědnost výrobce.

Obecná ustanovení:

Design a technické parametry se mohou změnit bez předchozího upozornění.

Všechna loga a názvy výrobků jsou obchodní značky nebo registrované obchodní značky příslušných vlastníků a jsou chráněny příslušnými zákony.

Upozornění:

Tento výrobek je označen následujícím symbolem. To znamená, že s výrobkem je nutné zacházet jako s nebezpečným elektrickým a elektronickým odpadem a nelze jej po skončení životnosti vyhazovat do běžného domácího odpadu. Výrobek je třeba odnést do příslušného sběrného dvora, kde bude provedena jeho recyklace.
