KNMICW620 - Microphone KONIG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Microphone sans fil
Marque	König Electronic
Modèle	KN-MICW620
Plage de fréquence	UHF 840 MHz – 868 MHz
Fréquence pré-programmée	UHF 863 MHz – 865 MHz
Puissance de transmission	10 mW
Plage dynamique	> 90 dB
Distorsion harmonique totale	< 0.5 %
Réponse en fréquence	40 Hz – 15 kHz, ±3 dB
Modulation	FM
Niveau sortie audio	0 – ±400 mV
Alimentation électrique (récepteur)	230–240 VAC, 17 VDC
Consommation électrique	±4 W
Rapport signal/bruit	> 90 dB
Piles (micro)	2 x AA 1,5 V
Durée de vie des piles	±4 à 6 heures
Compresseur-limiteur	Intégré pour éviter la distorsion
Diversité réelle	Oui, deux récepteurs A et B
Affichage LCD	Force RF, niveau AF, canal, fréquence
Sorties audio	Asymétrique 6,35 mm, symétrique XLR
Entretien et nettoyage	Nettoyer uniquement avec un chiffon sec
Sécurité	Ne pas ouvrir, débrancher en cas de problème
Garantie	Non valable en cas de transformation ou utilisation incorrecte

FOIRE AUX QUESTIONS - KNMICW620 KONIG

Comment installer les piles dans le micro ?

Ouvrez le compartiment à piles situé sous le micro, insérez deux piles AA en respectant la polarité (+/-), refermez le couvercle et allumez le micro via l'interrupteur Marche/Arrêt.

Comment brancher le récepteur à une console de mixage ?

Utilisez les sorties asymétriques (jack 6,35 mm) ou symétriques (XLR) situées à l'arrière du récepteur. Branchez le câble sur la console ou l'amplificateur. Pour la sortie asymétrique, vous pouvez choisir le signal mélangé (A+B) ou séparé selon la position du sélecteur.

Comment sélectionner un canal sur le micro ?

Le micro est pré-programmé sur un canal dans la bande 863‑865 MHz. Pour changer de fréquence, utilisez les touches de sélection du récepteur (SÉLECTION, HAUT, BAS) pour accorder un nouveau canal. Assurez-vous que le micro et le récepteur sont sur la même fréquence.

Que faire si le microphone ne produit aucun son ?

Vérifiez que le micro est allumé (témoin lumineux), que les piles sont en place et chargées, que le récepteur est sous tension et que les antennes sont correctement dépliées. Assurez-vous également que le volume du récepteur n'est pas au minimum et que la sortie audio est branchée.

Comment positionner les antennes pour une réception optimale ?

Dépliez les antennes du récepteur et placez-les verticalement. Évitez les obstacles métalliques et maintenez une distance d'au moins 1 mètre entre les antennes et les autres appareils électroniques pour minimiser les interférences.

Puis-je utiliser plusieurs micros Konig KNMICW620 simultanément ?

Oui, le système permet d'utiliser plusieurs micros à condition de les régler sur des fréquences différentes dans la bande autorisée (840‑868 MHz). Utilisez la fonction de recherche manuelle pour trouver des canaux libres.

Comment nettoyer le micro et le récepteur ?

Utilisez un chiffon sec et doux. N'utilisez jamais de solvants, de produits abrasifs ou de liquides. Évitez l'humidité et ne plongez jamais les appareils dans l'eau.

Que signifie l'affichage 'MUTE' sur le récepteur ?

L'affichage 'MUTE' indique que le micro est éteint ou qu'il n'y a pas de réception du signal. Dans ce cas, aucune sortie audio n'est envoyée à la console ou à l'amplificateur. Allumez le micro ou vérifiez la connexion.

Quelle est la durée de vie des piles et comment la prolonger ?

Les piles AA durent environ 4 à 6 heures. Pour prolonger la durée, éteignez le micro lorsqu'il n'est pas utilisé et retirez les piles si l'appareil reste inactif longtemps.

Où jeter l'appareil en fin de vie ?

Ne jetez pas l'appareil avec les ordures ménagères. Déposez-le dans un point de collecte pour déchets d'équipements électriques et électroniques (DEEE) conformément à la réglementation locale.

MODE D'EMPLOI KNMICW620 KONIG

Ensemble micro sans fil avec deux micros et affichage d'informations. Diversité réelle pour une réception optimale. Le système est doté d'un compresseur-limiteur pour voix afin d'éviter la distorsion causée par les crêtes sonores.

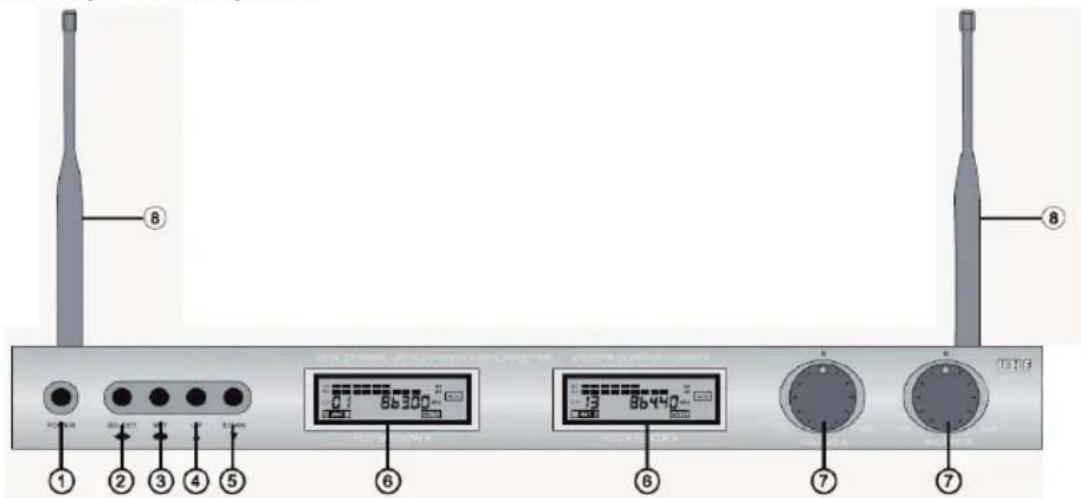

Descriptif du récepteur :

1. ALIMENTATION : touche Marche/Arrêt
2. SÉLECTION : commute entre le récepteur A et B pour l'utilisation des touches 3, 4 ou 5
3. RÉGLAGE : touche pour la fonction de réglage, de syntonisation ou de canaux pré-programmés
4. HAUT: touche pour la syntonisation vers le haut ou la sélection du canal supérieur pour les canaux pré-programmés
5. BAS: touche pour la syntonisation vers le bas ou la sélection du canal inférieur pour les canaux pré-programmés
6. AFFICHAGE : séparé pour le récepteur A et B
7. CONTROLE DU VOLUME : séparé pour le récepteur A et B
8. ANTENNE : antenne séparée pour le récepteur A et B

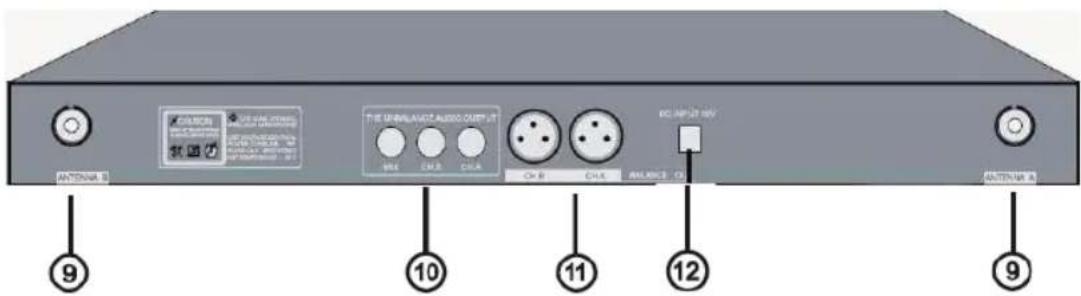

1. CONNECTEUR D'ANTENNE : pour le branchement de l'antenne A et B
2. SORTIE AUDIO ASYMÉTRIQUE : sortie 6,35 mm pour le signal mélangé (A+B) ou le signal séparé du récepteur A et B
3. SORTIE AUDIO SYMÉTRIQUE : sortie XLR séparée du signal du récepteur A et B

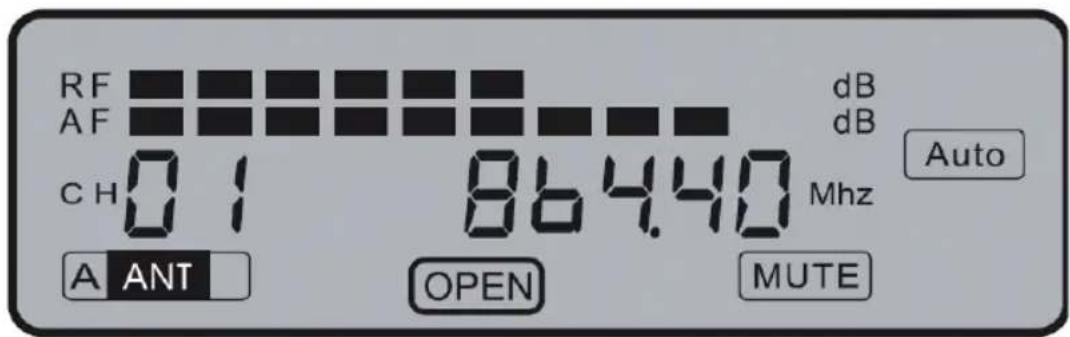

Description de l'écran LCD du récepteur :

• RF : affiche la force du signal reçu du micro
• AF : affiche le niveau du signal audio du micro
• CH01 : canal pré-programmé sélectionné
- A ANT : l'antenne qui reçoit le signal du micro (A pour le récepteur A et B pour le récepteur B)
• 864.40 : fréquence du canal pré-programmé sélectionné
- OPEN : affiche le récepteur (affichage) sélectionné pour l'utilisation des touches de fonction 2\~5
- AUTO : indique que le micro est arrêté. S'affiche également lorsqu'il n'y a pas de connexion avec le micro sur la fréquence affichée à l'écran.
- MUTE : il n'y a pas de sortie audio du récepteur vers la console de mixage ou l'amplificateur car le micro est arrêté ou en cas d'absence de réception du micro

- TUNE : Appuyez sur la touche SÉLECTION (2) pour passer d'un canal à l'autre ou sélectionner les canaux pré-programmés. Avec la recherche manuelle, il est possible de sélectionner la fréquence par pas de 0,05MHz. La plage est comprise entre 840.00MHz et 868.00MHz. Cette fonction permet l'utilisation d'autres micros sans fil dans la bande de fréquences de 840.00MHz à 868.00MHz. Note : les micros fournis sont pré-programmés de 863.00MHz à 865.00MHz

INFORMATION IMPORTANTE :

L'utilisateur a la responsabilité de s'assurer que l'utilisation des fréquences est conforme aux réglementations locales et n'interfère pas avec d'autres utilisateurs.

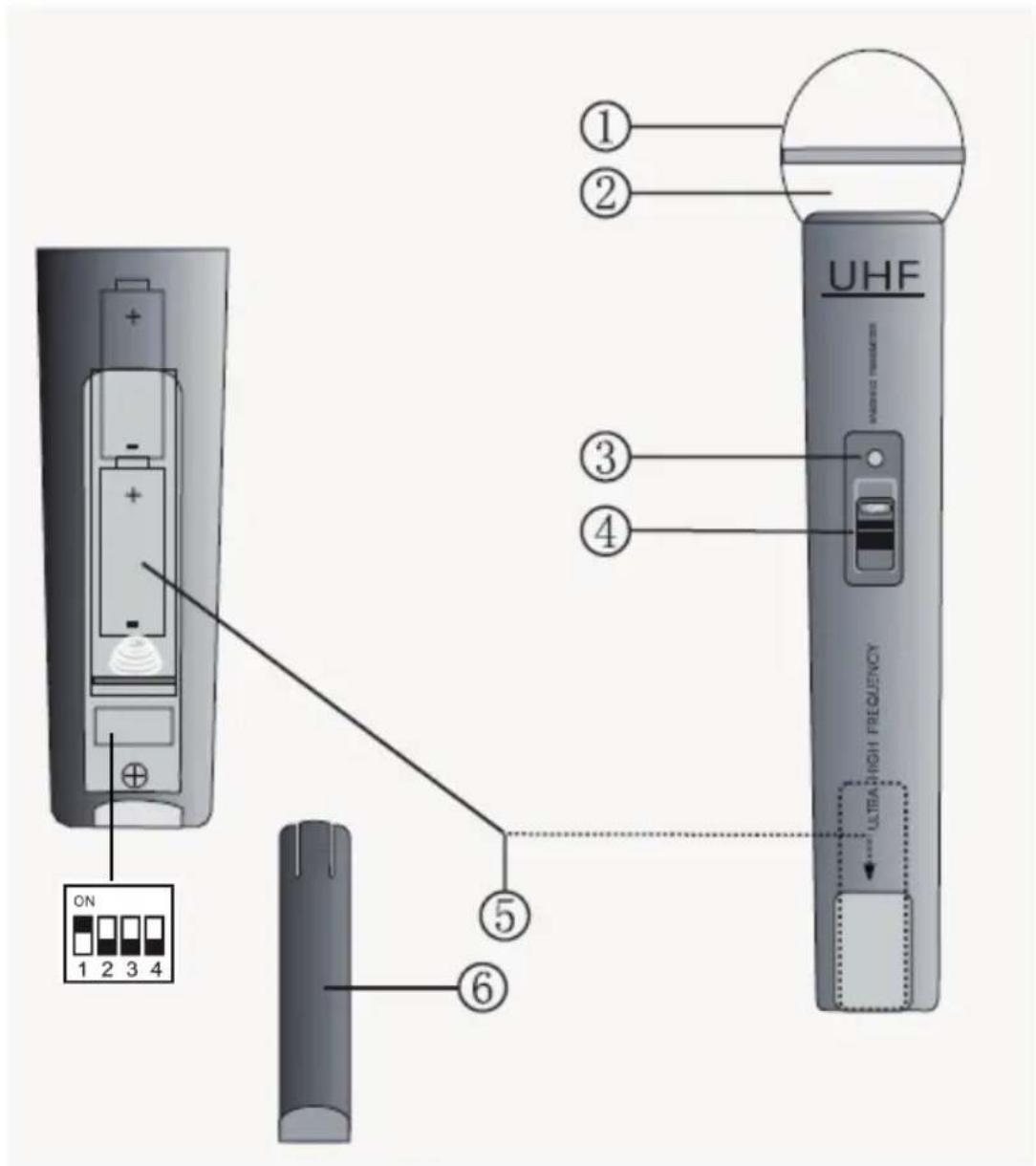

Description du micro :

1. GRILLE : couvre et protège l'élément interne du micro
2. ÉLÉMENT DU MICRO (interne) : détecte le signal audio
3. TÉMOIN D'ÉTAT DE L'ALIMENTATION/PILE : clignote une fois lors de la mise en marche et s'allume en permanence lorsque la pile est presque déchargée.
4. INTERRUPTEUR MARCHE/ARRÊT : 3 positions pour MARCHE, MUET (position intermédiaire) ou ARRÊT
5. COMPARTIMENT À PILES : pour 2 piles AA
6. COUVERCLE DU COMPARTIMENT À PILES : permet d'accéder au compartiment à piles

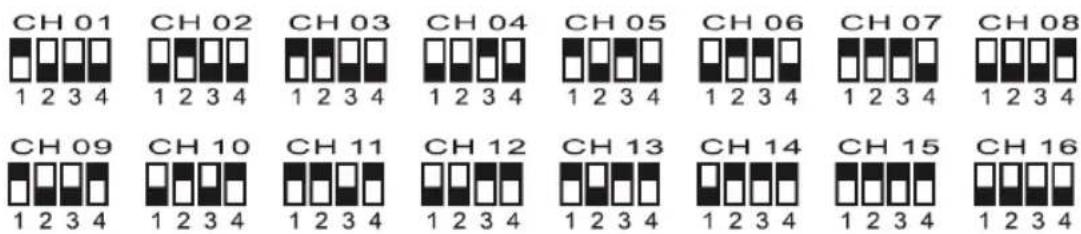

Sélection du canal pour le micro :

Fonctionnement :

1. Placez les antennes droites pour une réception optimale du signal du micro.
2. Branchez le câble de connexion avec les fiches de 6,35 mm dans la sortie du récepteur et dans la console de mixage ou dans l'amplificateur. Vous pouvez aussi brancher le récepteur avec un câble XLR (non fourni) par canal (A/B) vers une console de mixage ou un amplificateur.
3. Branchez la fiche CC de l'adaptateur secteur dans l'entrée CC à l'arrière du récepteur. Branchez la fiche d'alimentation dans une prise murale et mettez le récepteur en marche avec la touche d'alimentation.
4. Ouvrez le compartiment à piles du micro et placez 2 piles AA en respectant la polarité. Sélectionnez un canal.
5. Après avoir fermé le compartiment à piles, mettez le micro en marche avec l'interrupteur MARCHE/ARRÊT.
6. Le système est prêt à l'utilisation.

Caractéristiques techniques :

• Plage de fréquence : UHF 840\~868 MHz
• Fréquence pré-programmée : UHF 863\~865 MHz
• Puissance de transmission : 10 mW
• Plage dynamique : >90 dB
  • Distorsion harmonique totale : < 0.5%
• Réponse en fréquence : 40 Hz-15 KHz, ±3 dB
• Modulation : FM
  • Niveau sortie audio : 0-±400 mV
• Alimentation électrique : 230\~240 VCA, 17 VCC
  • Consommation électrique: ±4 W
  • Rapport signal/bruit : >90 dB
• Piles : 4 x AA 1,5 V
  • Durée de vie des piles : ± 4\~6 heures

Déclaration de conformité

Nous,

Nedis B.V.

De Tweeling 28

Déclarons que le produit :

Marque : König Electronic

Modèle : KN-MICW620

Description : Ensemble micro sans fil

est conforme aux normes suivantes :

EN 50371

EN 60065

EN 301 489-1/-9

EN 301 422-1/-2

et qu'il est conforme aux prescriptions des Directives de l'Union Européenne 1999/5/CE.

's-Hertogenbosch, 19 janvier 2009

Mme. J. Gilad

Directrice des Achats

Consignes de sécurité :

ATTENTION

RISQUE DE CHOC

ÉLECTRIQUE

NE PAS OUVRIR

Afin de réduire les risques de chocs électriques, ce produit ne doit être ouvert QUE par un technicien qualifié agréé en cas de réparation. Débranchez équipements en cas de problème. N'exposez jamais l'appareil du secteur et des autres l'appareil à l'eau ou à l'humidité.

Entretien :

Ne nettoyez qu'avec un chiffon sec. N'utilisez pas de solvants ou de produits abrasifs.

Garantie :

Aucune garantie ou responsabilité ne sera acceptée en cas de transformation du produit ou en cas de dommages provoqués par une utilisation incorrecte de l'appareil.

Généralités :

Le design et les caractéristiques techniques sont sujets à modification sans notification préalable.

Tous les logos de marques et noms de produits sont des marques déposées ou immatriculées dont leurs détenteurs sont titulaires et sont donc reconnues comme telles dans ce document.

Attention :

Ce symbole figure sur l'appareil. Il signifie que les produits électriques et électroniques ne doivent pas être jetés avec les ordures ménagères. Le système de collecte est différent pour ce genre de produits.

Copyright ©
