KNMICW610UK - Microphone KONIG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ensemble micro sans fil
Marque	König Electronic
Modèle	KN-MICW610 (KNMICW610UK)
Nombre de micros	2 micros semi-professionnels
Fréquence canal A	UHF 863,20 MHz
Fréquence canal B	UHF 865,00 MHz
Puissance de transmission	10 mW
Plage dynamique	>90 dB
Distorsion harmonique totale	<0,5%
Réponse en fréquence	40 Hz - 15 kHz (±3 dB)
Modulation	FM
Niveau de sortie audio	0 - ±400 mV
Alimentation électrique (récepteur)	230-240 VAC / 17 VDC (adaptateur secteur)
Consommation électrique	±4 W
Piles (micro)	2 × AA 1,5 V
Durée de vie des piles	±4 à 6 heures
Sorties audio (récepteur)	1 sortie 6,35 mm asymétrique, 1 sortie XLR symétrique
Antenne	Antenne dédiée sur le récepteur
Entretien	Nettoyer avec un chiffon sec ; ne pas utiliser de solvants
Sécurité	Ne pas ouvrir, débrancher en cas de problème, éviter l'eau
Garantie	Garantie non acceptée en cas de modification ou d'utilisation incorrecte
Conformité	Directives UE 1999/5/CE (R&TTE)

FOIRE AUX QUESTIONS - KNMICW610UK KONIG

Comment configurer le micro sans fil ?

Branchez le récepteur à l'alimentation et à la console de mixage ou à l'amplificateur via les sorties 6,35 mm ou XLR. Insérez 2 piles AA dans le micro, puis allumez le micro et le récepteur. Les antennes doivent être dressées pour une réception optimale.

Quelle est la portée du micro ?

La portée typique est d'environ 30 mètres en champ libre, mais elle peut varier selon les obstacles et les interférences. Utilisez les antennes en position verticale pour améliorer la réception.

Peut-on utiliser les deux micros simultanément ?

Oui, les deux micros fonctionnent sur des fréquences UHF différentes (863,20 MHz et 865,00 MHz) sans interférences. Vous pouvez les utiliser en même temps pour des duos ou des présentations.

Quel type de piles utiliser et quelle est leur autonomie ?

Utilisez 2 piles AA 1,5 V par micro. L'autonomie est d'environ 4 à 6 heures selon l'utilisation. Le témoin d'état s'allume en permanence lorsque les piles sont faibles.

Comment brancher le récepteur à un amplificateur ou une console ?

Utilisez un câble jack 6,35 mm (asymétrique) ou un câble XLR (symétrique) pour relier la sortie audio du récepteur à l'entrée de votre amplificateur ou console de mixage.

Que faire si le son est distordu ?

Réduisez le volume du micro ou du récepteur. Le témoin de crête (orange clignotant) indique un signal trop fort. Ajustez la sensibilité ou éloignez le micro de la source sonore.

Comment nettoyer le micro ?

Nettoyez l'extérieur avec un chiffon sec. N'utilisez pas de solvants ou de produits abrasifs. Évitez que l'humidité pénètre dans la grille ou le compartiment des piles.

Le micro est-il compatible avec tous les amplificateurs ?

Oui, grâce aux sorties 6,35 mm et XLR, il est compatible avec la plupart des amplificateurs, mixeurs et systèmes de sonorisation. Assurez-vous que l'entrée de votre appareil accepte le niveau de sortie (0-±400 mV).

Quelles sont les précautions de sécurité à respecter ?

Ne jamais ouvrir le récepteur ou le micro. Débranchez l'appareil en cas de problème. Évitez toute exposition à l'eau ou à l'humidité. Confiez les réparations à un technicien qualifié.

Le micro émet-il des interférences avec d'autres appareils ?

Les micros utilisent des fréquences UHF dédiées (863-865 MHz) et ont une puissance de 10 mW, ce qui minimise les interférences. Cependant, évitez d'utiliser d'autres appareils sans fil sur la même bande de fréquence.

MODE D'EMPLOI KNMICW610UK KONIG

Ensemble micro sans fil avec deux micro semi-professionnelle. Que vous l'utilisiez pour un discours, pour vos debuts de chanteur ou pour une performance de karaoke: cet ensemble micro est à la hauteur de la tâche. Vous pouvez utiliser les deux micros en même temps sans interférences.

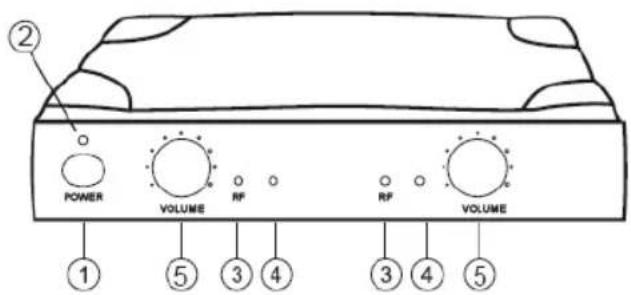

Descriptif du récepteur :

1. ALIMENTATION: touche Marche/Arrêt
2. TÉMOIN D'ALIMENTATION : s'allume en rouge lorsqu'el récepteur est mis en marche
3. TÉMOIN DE SIGNAL RF : s'allume en vert de façon fixe lorsque le signal du micro est reçu
4. TÉMOIN DE CRÉTE : clignote en orange lorsque le signal audio est trop fort et distordu
5. CONTROLLE DU VOLUME : regle le volume de sortie du recepteur vers la console de mixage ou l'amplificateur
6. ANTENNE : pour la réception des signaux du micro
7. ENTRÉE DE L'ALIMENTATION : connexion pour la fiche CC de l'adaptateur secteur
8. SORTIE AUDIO : sortie 6,35 mm des signaux audio pour la console de mixage ou l'amplificateur (asymétrique)
9. SORTIE AUDIO : sortie XLR des signaux audio pour la console de mixage ou l'amplificateur (symétrique)

Description du micro:

1. GRILLE: couvre et protège l'objet interne du micro
2. ÉLÉMENT DU MICRO (interne): détecte le signal audio
3. TÉMOIN D'ÉTAT DE L'ALIMENTATION/PILE : clignote une fois lors de la mise en marche et s'allume en permanence lorsque la pile est presque décharge.
4. INTERRUPEUR MARCHE/ARRET : 3 positions pour MARCHE, MUET (position intermédiaire) ou ARRÉT
5. COMPARTIMENT À PILES : pour 2 piles AA
6. COUVERCLE DU COMPARTIMENT À PILES : permet d'acceder au compartment à piles

Fonctionnement :

1. Placez les antennes droites pour une réception optimale du signal du micro.
2. Branchez le cable de connexion avec les fiches de 6,35 mm dans la sortie du récepteur et dans la console de mixage ou dans l'amplificateur. Vous pouze aussi brancher le récepteur avec un cable XLR (non fourni) par canal (A/B) vers une console de mixage ou un amplificateur.
3. Branchez la fiche CC de l'adaptateur secteur dans l'entrée CC à l'arrière du récepteur. Branchez la fiche d'alimentation dans une prise murale et mettez le récepteur en marche avec la touche d'alimentation.
4. Ouvrez le compartment à piles du micro et placez 2 piles AA en respectant la polarité.
5. Àpès avoir fermé le compartment à piles, mettez le micro en marche avec l'interrupteur MARCHÉ/ARRÊT.
6. Le système est prét à l'utilisation.

\section*{Caracteristiques techniques :}

• Fréquence du canal A: UHF 863,20 MHz
• Fréquence du canal B: UHF 865,00 MHz
• Puissance de transmission: 10 mW
• Plage dynamique: >90 dB
  Distorsion harmonique totale : < 0.5%
• Réponse en fréquence: 40 Hz-15 KHz, ±3 dB
  Modulation : FM
• Niveau sortieaudio:0-±400mV
• Alimentation électrique: 230~240 VCA, 17 VCC
• Consommation électrique: ±4 W
• Rapport signal/bruit : >90 dB
• Piles: 2 × AA 1,5 V
  Durée de vie des piles: ±4~6 heures

Déclaration de conformité

Nous,

Necdis B.V.

De Tweeling 28

Déclarons que le produit :

Marque: König Electronic

Modèle: KN-MICW610

Description: Ensemble micro sans fil

est conforme aux normes suivantes :

EN 50371

EN 60065

EN301489-1/-9

EN 300 422-1/-2

et qu'il est conforme aux prescriptions des Directives de l'Union Européenne 1999/5/CE.

s-Hertogenbosch, 19 janvier 2009

Mme.J.Gilad

Directrice des Achats

Consignes de sécurité :

Afin de réduire les risques de chocs électriques, ce produit ne doit être ouvert QUE par un technicien qualifié/agree en cas de réparation. Debranchez

l'appareil du secteur et des autres équipements en cas de problème. N'exposez jamais l'appareil à l'eau ou à l'humidité.

Entretien :

Ne nettoyez qu'vec un chiffon sec. N'utilisez pas de solvants ou de produits abrasifs.

Garantie :

Aucune garantie ou responsabilité ne sera acceptée en cas de n de transformation du produit ou en cas de dommages provoqués par une utilisation incorrecte de l'appareil.

Généralités :

Le design et les caractéristiques techniques sont sujets à modification sans notification préalable.

Tous les logos de marques et noms de produits sont des marques déposées ou immatriculées dont leurs détenteurs sont titulaires et sont donc reconnues comme telles dans ce document.

Attention :

Ce symbole figure sur l'appareil. Il signifie que les produits électriques et électroniques ne doivent pas être jetés avec les ordures menagères. Le système de collecte est différent pour ce genre de produits.

Copyright ©
