Tipo di prodotto	Set microfono senza fili
Marca	König Electronic
Modello	KN-MICW610 (KNMICW610UK)
Numero di microfoni	2 microfoni semi-professionali
Frequenza canale A	UHF 863,20 MHz
Frequenza canale B	UHF 865,00 MHz
Potenza di trasmissione	10 mW
Gamma dinamica	>90 dB
Distorsione armonica totale	<0,5%
Risposta in frequenza	40 Hz - 15 kHz (±3 dB)
Modulazione	FM
Livello di uscita audio	0 - ±400 mV
Alimentazione elettrica (ricevitore)	230-240 VCA / 17 VCC (adattatore di rete)
Consumo elettrico	±4 W
Pile (microfono)	2 × AA 1,5 V
Durata delle pile	±4 a 6 ore
Uscite audio (ricevitore)	1 uscita 6,35 mm asimmetrica, 1 uscita XLR simmetrica
Antenna	Antenna dedicata sul ricevitore
Manutenzione	Pulire con un panno asciutto; non utilizzare solventi
Sicurezza	Non aprire, scollegare in caso di problemi, evitare l'acqua
Garanzia	Garanzia non accettata in caso di modifica o uso improprio
Conformità	Direttive UE 1999/5/CE (R&TTE)

Domande frequenti - KNMICW610UK KONIG

Come configurare il microfono senza fili?

Collegare il ricevitore all'alimentazione e al mixer o all'amplificatore tramite le uscite da 6,35 mm o XLR. Inserire 2 pile AA nel microfono, quindi accendere il microfono e il ricevitore. Le antenne devono essere sollevate per una ricezione ottimale.

Qual è la portata del microfono?

La portata tipica è di circa 30 metri in campo aperto, ma può variare in base a ostacoli e interferenze. Utilizzare le antenne in posizione verticale per migliorare la ricezione.

Si possono usare entrambi i microfoni contemporaneamente?

Sì, entrambi i microfoni funzionano su frequenze UHF diverse (863,20 MHz e 865,00 MHz) senza interferenze. Possono essere usati contemporaneamente per duetti o presentazioni.

Che tipo di pile usare e qual è la loro autonomia?

Usare 2 pile AA 1,5 V per microfono. L'autonomia è di circa 4 a 6 ore a seconda dell'uso. L'indicatore di stato si accende fisso quando le pile sono deboli.

Come collegare il ricevitore a un amplificatore o mixer?

Usare un cavo jack da 6,35 mm (asimmetrico) o un cavo XLR (simmetrico) per collegare l'uscita audio del ricevitore all'ingresso dell'amplificatore o del mixer.

Cosa fare se il suono è distorto?

Ridurre il volume del microfono o del ricevitore. L'indicatore di picco (arancione lampeggiante) indica un segnale troppo forte. Regolare la sensibilità o allontanare il microfono dalla sorgente sonora.

Come pulire il microfono?

Pulire l'esterno con un panno asciutto. Non usare solventi o prodotti abrasivi. Evitare che l'umidità penetri nella griglia o nel vano pile.

Il microfono è compatibile con tutti gli amplificatori?

Sì, grazie alle uscite da 6,35 mm e XLR, è compatibile con la maggior parte degli amplificatori, mixer e sistemi audio. Assicurarsi che l'ingresso del dispositivo accetti il livello di uscita (0-±400 mV).

Quali sono le precauzioni di sicurezza da rispettare?

Non aprire mai il ricevitore o il microfono. Scollegare l'apparecchio in caso di problemi. Evitare l'esposizione ad acqua o umidità. Affidare le riparazioni a un tecnico qualificato.

Il microfono emette interferenze con altri dispositivi?

I microfoni utilizzano frequenze UHF dedicate (863-865 MHz) e hanno una potenza di 10 mW, riducendo al minimo le interferenze. Tuttavia, evitare di utilizzare altri dispositivi wireless sulla stessa banda di frequenza.

MANUALE UTENTE KNMICW610UK KONIG

Impianto microfonicoswana fili con due microfoni idoneo all'uso semiprofessionale. Si cui usare indifferentemente per un discorso, una prova di canto o un'esibizione karaoke: in ogni caso quello impianto microfonico è all'altezza del compito. É possibile usare entrambi i microfoni contemporaneamenteswana interferenze.

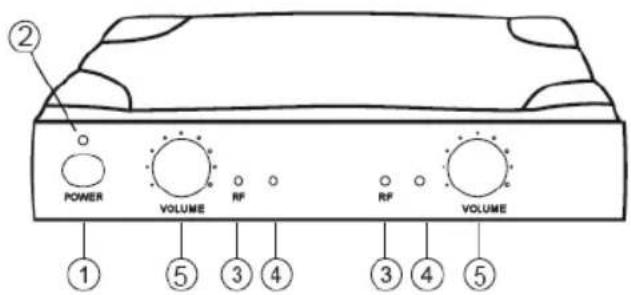

Descrizione ricevitore:

1. Alimentazione: Pulsante accensione alimentazione
2. SPIA DELL'ALIMENTAZIONE: Si illumina in rosso quando il ricevitore è acceso
3. SPIA SEGNALE RF: Si illumina in verde fisso quando viene ricevuto il segnale del microfono
4. SPIA PICCO: Lampeggia in arancione quando il segnale audio è troppo alto e risulterà distorto
5. CONTROLLO VOLUME: Regola il volume in uscita del ricevitore verso il mixer o l'amplificatore
6. ANTENNA: Per la ricezione dei segnali dal microfono
7. INGRESSO ALIMENTAZIONE: Collegamento per spina CC dell'adattatore CA/CC
8. USCITA AUDIO: Uscita da 6,35 mm dei segnali audio verso il mixer o l'amplificatore (senza bilanciamento)
9. USCITA AUDIO: Uscita XLR dei segnali audio verso il mixer o l'amplificatore (con bilanciamento)

Descrizione microfono:

1. GRIGLIA: Copre e protege l'elemento interno del microfono
2. ELEMENTO MICROFONO (interno):Raccoglie il segnale audio
3. INDICATORE ENERGIA/STATO DELLA BATTERIA: Lampeggia una volta in base all'energia e si illumina in modo fisso quando la batteria si sta esaurendo.
4. INTERRUTTORE ON/OFF: 3 positioni per ON (ACCESO), MUTE (ESCLUSION AUDIO) in posizione centrale e OFF (SPENTO)
5. VANO BATTERIA: Per 2 batterie AA
6. COPERCHIO DELLA BATTERIA: Consente di accedere al vano batteria

Funzionamento:

1. Posizione verticalmente le antennes per ottenere la migliorare ricezione possibile del segnale del microfono.
2. Collegare il cavo di connessione con le spine da 6,35 mm all'uscita del ricevitore e del mixer o dell'amplificatore. In alternatively, collegare il ricevitore con il cavo XLR (non in dotazione) per canale (A/B) verso un mixer o un amplificatore.
3. Collegare la spina CC dell'adattatore CA/CC dell'ingresso CC sul retro del ricevitore. Collegare la spina dell'alimentazione a una presa a parete e accendere il ricevitore con il pulsante dell'alimentazione.
4. Aprire il vano batteria del microfono e sistemare 2 batterie AA rispettando la polarità corretta.
5. Dop aver chiuso il vano batteria, accendere il microfono con l'interrottore ON/OFF.
6. Ilsystema è pronto all'uso.

Caratteristiche tecniche:

• Frequenza canale A: UHF 863,20 MHz
• Frequenza canale B: UHF 865,00 MHz
  Potenza di trasmissione: 10mW
• Gamma dinamica: > 90 dB
  Distorsione armonica totale: < 0.5%
  Rispostafrequency: 40Hz - 15KHz,± 3dB
  Modulazione: FM
• Livello di uscita audio: 0 - ± 400mV
• Alimentazione: 230~240 V CA, 17 V CC
  Consumo di energia: ±4 W
  Rapporto S/N: >90 dB
• Batteria: 2 AA da 1.5V
  Durata battery: ±4~6 ore

DICHIARAZIONE DI CONFORMITA

Questa società,

Nedis B.V.

De Tweeling 28

Dichiara che il prodotto:

Marca: König Electronic

Modello: KN-MICW610

Descrizione: Impianto microfonicoswana fili

è conforme ai seguenti standard:

EN 50371

EN 60065

EN301489-1/-9

EN 300 422-1/-2

e rispetta i requisiti della direttiva dell'Unione Europea 1999/5/CE.

's-Hertogenbosch, 19 gennaio 2009

Sig.ra J. Gilad

Direttore agli acquirei

Precauzioni di sicurezza:

ATTENZIONE

RISCHIO DISOSSE

ELETTRICHE

NONAPRIRE

Per ridurre il rischio di scosse elettriche, quello prodotto deve essere aperto ESCLUSIVAMENTE da personale technique specializzato, se occorre

assistenza. Se si dovessero verificare dei problemi, scollegare il prodotto dall'alimentazione di rete e da agli altre apparecchiatura. Non esporre il prodotto ad acqua o umidità.

Manutenzione:

Pulire solo con un panno asciutto. Non utilizzare solventi detergenti o abrasivi.

Garanzia:

Non sare accettata alcuna garanzia o responsabilità in relazione a cambiamenti e modifiche del prodotto o a danni determinati dall'uso non corretto del prodotto stesso.

Generalità:

Il design e le caratteristiche tecniche sono soggetti a modifica alla necessità di preavviso.

Tutti i marchi a logo e i nomi di prodotto sono marchi commerciali o registrati dei rispettivi titolari e sono in quello documento riconosciuti come tali.

Attenzione:

Il prodotto è contrassegnato con quello symbolo, con il quale si indica che i prodotti elettrici ed elettronici usati non devono essere gettati insieme ai rifiuti domestici. Per quosti prodotti esiste unsystema di raccolta differenziata.
