KNMICW610 - Microfono KONIG - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Set microfono senza fili con due microfoni
Marca	Konig
Modello	KNMICW610
Frequenze di funzionamento	Canale A: 863,20 MHz, Canale B: 865,00 MHz (banda UHF)
Potenza di trasmissione	10 mW
Gamma dinamica	> 90 dB
Distorsione armonica totale	< 0,5 %
Risposta in frequenza	40 Hz – 15 kHz (±3 dB)
Modulazione	FM
Livello di uscita audio	0 – ±400 mV
Rapporto segnale/rumore	> 90 dB
Alimentazione del ricevitore	Alimentatore 230-240 VAC / 17 VCC, consumo ±4 W
Alimentazione dei microfoni	2 batterie AA 1,5 V per microfono
Durata delle batterie	Circa 4-6 ore
Connettori di uscita audio	Uscita da 6,35 mm sbilanciata e uscita XLR bilanciata
Antenna	Antenna integrata sul ricevitore
Indicatori luminosi	Spia alimentazione (rossa), spia RF (verde), spia di picco (arancione), spia batteria microfono
Manutenzione e pulizia	Pulire con un panno asciutto, non usare solventi
Sicurezza	Non aprire, evitare acqua e umidità, scollegare in caso di problemi
Norme di conformità	EN 50371, EN 60065, EN 301489-1/-9, EN 300 422-1/-2, direttiva 1999/5/CE
Garanzia	Nessuna garanzia in caso di modifica o uso improprio

Domande frequenti - KNMICW610 KONIG

Come collegare il ricevitore a un amplificatore o a un mixer?

Usare un cavo da 6,35 mm (jack) o un cavo XLR (non incluso) per collegare l'uscita audio del ricevitore all'ingresso del tuo amplificatore o mixer. Collegare l'alimentatore e accendere il ricevitore.

Quali tipi di batterie usare per i microfoni?

Usare due batterie AA da 1,5 V per microfono. Rispettare la polarità indicata nel vano. La durata è di circa 4-6 ore a seconda dell'uso.

Come regolare il volume del microfono?

Il volume si regola tramite il controllo volume sul ricevitore. Ruotare la manopola per aumentare o diminuire il livello di uscita audio verso l'amplificatore o il mixer.

Cosa significano le spie luminose sul ricevitore?

La spia rossa indica che il ricevitore è acceso. La spia verde fissa indica che il segnale del microfono è ricevuto. La spia arancione lampeggia se il segnale audio è troppo forte e rischia di distorcere.

Posso usare entrambi i microfoni contemporaneamente?

Sì, entrambi i microfoni funzionano contemporaneamente senza interferenze poiché usano due diverse frequenze UHF (863,20 MHz e 865,00 MHz).

Come sapere se la batteria del microfono è scarica?

La spia di stato dell'alimentazione/batteria sul microfono si accende in modo permanente quando la batteria è quasi scarica. Sostituire le batterie rapidamente.

Qual è il ruolo della posizione MUTE sull'interruttore del microfono?

La posizione intermedia (MUTE) taglia l'audio lasciando il microfono acceso, utile per le pause senza spegnere completamente il dispositivo.

Come migliorare la ricezione del segnale?

Alzare le antenne del ricevitore in verticale e posizionare il ricevitore a una distanza ragionevole dai microfoni. Evitare ostacoli metallici.

Il prodotto è compatibile con altre marche di microfoni?

Questo sistema è progettato per funzionare con i microfoni forniti. L'uso di altri microfoni non è garantito a causa delle frequenze dedicate e della modulazione specifica.

Cosa fare in caso di distorsione del suono?

Abbassare il volume del ricevitore o allontanare il microfono dalla sorgente sonora. Se la spia arancione lampeggia, ridurre il guadagno sul mixer o sull'amplificatore.

MANUALE UTENTE KNMICW610 KONIG

Impianto microfonicoswana fili con due microfoni idoneo all'uso semiprofessionale. Si cui usare indifferentemente per un discorso, una prova di canto o un'esibizione karaoke: in ogni caso quello impianto microfonico è all'altezza del compito. É possibile usare entrambi i microfoni contemporaneamenteswana interferenze.

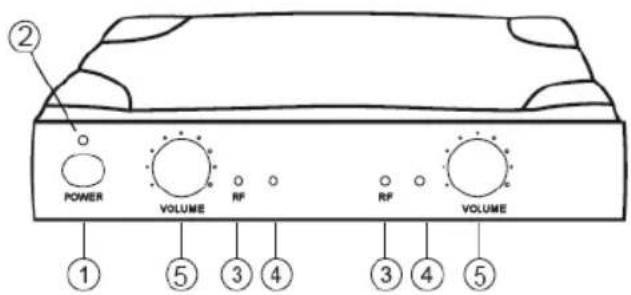

Descrizione ricevitore:

1. Alimentazione: Pulsante accensione alimentazione
2. SPIA DELL'ALIMENTAZIONE: Si illumina in rosso quando il ricevitore è acceso
3. SPIA SEGNALE RF: Si illumina in verde fisso quando viene ricevuto il segnale del microfono
4. SPIA PICCO: Lampeggia in arancione quando il segnale audio è troppo alto e risulterà distorto
5. CONTROLLO VOLUME: Regola il volume in uscita del ricevitore verso il mixer o l'amplificatore
6. ANTENNA: Per la ricezione dei segnali dal microfono
7. INGRESSO ALIMENTAZIONE: Collegamento per spina CC dell'adattatore CA/CC
8. USCITA AUDIO: Uscita da 6,35 mm dei segnali audio verso il mixer o l'amplificatore (senza bilanciamento)
9. USCITA AUDIO: Uscita XLR dei segnali audio verso il mixer o l'amplificatore (con bilanciamento)

Descrizione microfono:

1. GRIGLIA: Copre e protege l'elemento interno del microfono
2. ELEMENTO MICROFONO (interno):Raccoglie il segnale audio
3. INDICATORE ENERGIA/STATO DELLA BATTERIA: Lampeggia una volta in base all'energia e si illumina in modo fisso quando la batteria si sta esaurendo.
4. INTERRUTTORE ON/OFF: 3 positioni per ON (ACCESO), MUTE (ESCLUSION AUDIO) in posizione centrale e OFF (SPENTO)
5. VANO BATTERIA: Per 2 batterie AA
6. COPERCHIO DELLA BATTERIA: Consente di accedere al vano batteria

Funzionamento:

1. Posizione verticalmente le antennes per ottenere la migliorare ricezione possibile del segnale del microfono.
2. Collegare il cavo di connessione con le spine da 6,35 mm all'uscita del ricevitore e del mixer o dell'amplificatore. In alternatively, collegare il ricevitore con il cavo XLR (non in dotazione) per canale (A/B) verso un mixer o un amplificatore.
3. Collegare la spina CC dell'adattatore CA/CC dell'ingresso CC sul retro del ricevitore. Collegare la spina dell'alimentazione a una presa a parete e accendere il ricevitore con il pulsante dell'alimentazione.
4. Aprire il vano batteria del microfono e sistemare 2 batterie AA rispettando la polarità corretta.
5. Dop o aver chiuso il vano batteria, accendere il microfono con l'interrupttre ON/OFF.
6. Ilsystema è pronto all'uso.

Caratteristiche tecniche:

• Frequenza canale A: UHF 863,20 MHz
• Freqenza canale B: UHF 865,00 MHz
  Potenza di trasmissione: 10mW
• Gamma dinamica: > 90 dB
  Distorsione armonica totale: < 0.5%
  Risposta frequenza: 40Hz - 15KHz,± 3dB
  Modulazione: FM
• Livello di uscita audio: 0 - ± 400mV
• Alimentazione: 230~240 V CA, 17 V CC
  Consumo di energia: ±4 W
  Rapporto S/N: >90 dB
• Batteria: 2 AA da 1.5V
  Durata battery: ±4~6 ore

DICHiarazione DI CONFORMITA

Questa società,

Nedis B.V.

De Tweeling 28

Dichiara che il prodotto:

Marca: König Electronic

Modello: KN-MICW610

Descrizione: Impianto microfonicoswana fili

è conforme ai seguenti standard:

EN 50371

EN 60065

EN301489-1/-9

EN 300 422-1/-2

e rispetta i requisiti della direttiva dell'Unione Europea 1999/5/CE.

's-Hertogenbosch, 19 gennaio 2009

Sig.ra J. Gilad

Direttore agli acquirei

Precauzioni di sicurezza:

ATTENZIONE

RISCHIO DISCOSSE

ELETTRICHE

NONAPRIRE

Per ridurre il rischio di scosse elettriche, quello prodotto deve essere aperto ESCLUSIVAMENTE da personale technique specializzato, se occorre

assistenza. Se si dovessero verificare dei problemi, scollegare il prodotto dall'alimentazione di rete e da agli altre apparecchiatura. Non esporre il prodotto ad acqua o umidità.

Manutenzione:

Pulire solo con un panno asciutto. Non utilizzare solventi detergenti o abrasivi.

Garanzia:

Non sare accettata alcuna garanzia o responsabilità in relazione a cambiamenti e modifiche del prodotto o a danni determinati dall'uso non corretto del prodotto stesso.

Generalità:

Il design e le caratteristiche tecniche sono soggetti a modifica alla necessità di preavviso.

Tutti i marchi a logo e i nomi di prodotto sono marchi commerciali o registrati dei rispettivi titolari e sono in quello documento riconosciuti come tali.

Attenzione:

Il prodotto è contrassegnato con quello symbolo, con il quale si indica che i prodotti elettrici ed elettronici usati non devono essere gettati insieme ai rifiuti domestici. Per quosti prodotti esiste unsystema di raccolta differenziata.

Copyright ©
