KNMICW610 - Microphone KONIG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ensemble micro sans fil avec deux micros
Marque	Konig
Modèle	KNMICW610
Fréquences de fonctionnement	Canal A : 863,20 MHz, Canal B : 865,00 MHz (bande UHF)
Puissance de transmission	10 mW
Plage dynamique	> 90 dB
Distorsion harmonique totale	< 0,5 %
Réponse en fréquence	40 Hz – 15 kHz (±3 dB)
Modulation	FM
Niveau de sortie audio	0 – ±400 mV
Rapport signal/bruit	> 90 dB
Alimentation du récepteur	Adaptateur secteur 230-240 VAC / 17 VCC, consommation ±4 W
Alimentation des micros	2 piles AA 1,5 V par micro
Autonomie des piles	Environ 4 à 6 heures
Connecteurs de sortie audio	Sortie 6,35 mm asymétrique et sortie XLR symétrique
Antenne	Antenne intégrée sur le récepteur
Indicateurs lumineux	Témoin alimentation (rouge), témoin RF (vert), témoin de crête (orange), témoin pile micro
Entretien et nettoyage	Nettoyer avec un chiffon sec, ne pas utiliser de solvants
Sécurité	Ne pas ouvrir, éviter l'eau et l'humidité, débrancher en cas de problème
Normes de conformité	EN 50371, EN 60065, EN 301489-1/-9, EN 300 422-1/-2, directive 1999/5/CE
Garantie	Aucune garantie en cas de modification ou d'utilisation incorrecte

FOIRE AUX QUESTIONS - KNMICW610 KONIG

Comment brancher le récepteur à un amplificateur ou une console de mixage ?

Utilisez un câble 6,35 mm (jack) ou un câble XLR (non fourni) pour relier la sortie audio du récepteur à l'entrée de votre amplificateur ou console. Branchez l'adaptateur secteur et allumez le récepteur.

Quels types de piles utiliser pour les micros ?

Utilisez deux piles AA de 1,5 V par micro. Respectez la polarité indiquée dans le compartiment. L'autonomie est d'environ 4 à 6 heures selon l'utilisation.

Comment régler le volume du micro ?

Le volume se règle via le contrôle de volume sur le récepteur. Tournez la molette pour augmenter ou diminuer le niveau de sortie audio vers l'amplificateur ou la console.

Que signifient les voyants lumineux sur le récepteur ?

Le voyant rouge indique que le récepteur est allumé. Le voyant vert fixe indique que le signal du micro est reçu. Le voyant orange clignote si le signal audio est trop fort et risque de distordre.

Puis-je utiliser les deux micros en même temps ?

Oui, les deux micros fonctionnent simultanément sans interférence car ils utilisent deux fréquences UHF différentes (863,20 MHz et 865,00 MHz).

Comment savoir si la pile du micro est faible ?

Le témoin d'état de l'alimentation/pile sur le micro s'allume en permanence lorsque la pile est presque déchargée. Remplacez les piles rapidement.

Quel est le rôle de la position MUTE sur l'interrupteur du micro ?

La position intermédiaire (MUTE) coupe le son tout en laissant le micro allumé, pratique pour les pauses sans éteindre complètement l'appareil.

Comment améliorer la réception du signal ?

Dressez les antennes du récepteur à la verticale et placez le récepteur à une distance raisonnable des micros. Évitez les obstacles métalliques.

Le produit est-il compatible avec d'autres marques de micros ?

Ce système est conçu pour fonctionner avec les micros fournis. L'utilisation d'autres micros n'est pas garantie en raison des fréquences dédiées et de la modulation spécifique.

Que faire en cas de distorsion du son ?

Baissez le volume du récepteur ou éloignez le micro de la source sonore. Si le voyant orange clignote, réduisez le gain sur la console ou l'amplificateur.

MODE D'EMPLOI KNMICW610 KONIG

Ensemble micro sans fil avec deux micro semi-professionnelle. Que vous l'utilisiez pour un discours, pour vos débuts de chanteur ou pour une performance de karaoke: cet ensemble micro est à la hauteur de la tâche. Vous pouvez utiliser les deux micros en même temps sans interférences.

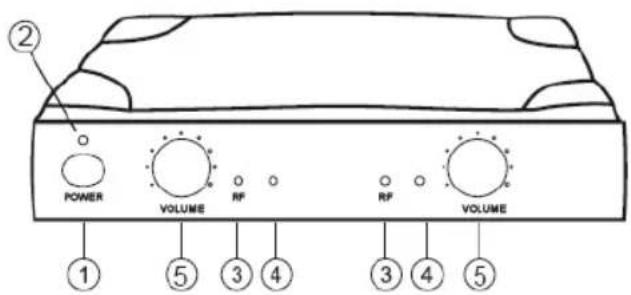

Descriptif du récepteur :

1. ALIMENTATION: touche Marche/Arrêt
2. TÉMOIN D'ALIMENTATION : s'allume en rouge lorsqu'el récepteur est mis en marche
3. TÉMOIN DE SIGNAL RF : s'allume en vert de façon fixe lorsque le signal du micro est reçu
4. TÉMOIN DE CRÉTE : clignote en orange lorsque le signal audio est trop fort et distordu
5. CONTROLLE DU VOLUME : regle le volume de sortie du recepteur vers la console de mixage ou l'amplificateur
6. ANTENNE : pour la réception des signaux du micro
7. ENTRÉE DE L'ALIMENTATION : connexion pour la fiche CC de l'adaptateur secteur
8. SORTIE AUDIO : sortie 6,35 mm des signaux audio pour la console de mixage ou l'amplificateur (asymétrique)
9. SORTIE AUDIO : sortie XLR des signaux audio pour la console de mixage ou l'amplificateur (symétrique)

Description du micro:

1. GRILLE: couvre et protège l'objet interne du micro
2. ÉLÉMENT DU MICRO (interne): détecte le signal audio
3. TÉMOIN D'ÉTAT DE L'ALIMENTATION/PILE : clignote une fois lors de la mise en marche et s'allume en permanence lorsque la pile est presque décharge.
4. INTERRUPEUR MARCHE/ARRET : 3 positions pour MARCHE, MUET (position intermédiaire) ou ARRET
5. COMPARTIMENT À PILES : pour 2 piles AA
6. COUVERCLE DU COMPARTIMENT À PILES : permet d'acceder au compartment à piles

Fonctionnement :

1. Placez les antennes droites pour une réception optimale du signal du micro.
2. Branchez le cable de connexion avec les fiches de 6,35 mm dans la sortie du récepteur et dans la console de mixage ou dans l'amplificateur. Vous pouze aussi brancher le récepteur avec un cable XLR (non fourni) par canal (A/B) vers une console de mixage ou un amplificateur.
3. Branchez la fiche CC de l'adaptateur secteur dans l'entrée CC à l'arrière du récepteur. Branchez la fiche d'alimentation dans une prise murale et mettez le récepteur en marche avec la touche d'alimentation.
4. Ouvrez le compartment à piles du micro et placez 2 piles AA en respectant la polarité.
5. Àpès avoir fermé le compartment à piles, mettez le micro en marche avec l'interrupteur MARCHÉ/ARRÊT.
6. Le système est prét à l'utilisation.

\section*{Caracteristiques techniques :}

• Fréquence du canal A: UHF 863,20 MHz
• Fréquence du canal B: UHF 865,00 MHz
• Puissance de transmission: 10 mW
• Plage dynamique: >90 dB
  Distorsion harmonique totale : < 0.5%
• Réponse en fréquence: 40 Hz-15 KHz, ±3 dB
  Modulation : FM
• Niveau sortieaudio:0-±400mV
• Alimentation électric : 230~240 VCA, 17 VCC
• Consommation électrique: ±4 W
• Rapport signal/bruit : >90 dB
• Piles: 2 × AA 1,5 V
  Durée de vie des piles: ±4~6 heures

Déclaration de conformité

Nous,

Nedis B.V.

De Tweeling 28

Déclarons que le produit :

Marque: König Electronic

Modèle: KN-MICW610

Description: Ensemble micro sans fil

est conforme aux normes suivantes :

EN 50371

EN 60065

EN301489-1/-9

EN 300 422-1/-2

et qu'il est conforme aux prescriptions des Directives de l'Union Européenne 1999/5/CE.

s-Hertogenbosch, 19 janvier 2009

Mme.J.Gilad

Directrice des Achats

Consignes de sécurité :

Afin de réduire les risques de chocs électriques, ce produit ne doit être ouvert QUE par un technicien qualifié/agree en cas de réparation. Debranchez

l'appareil du secteur et des autres équipements en cas de problème. N'exposez jamais l'appareil à l'eau ou à l'humidité.

Entretien :

Ne nettoyez qu'vec un chiffon sec. N'utilisez pas de solvants ou de produits abrasifs.

Garantie :

Aucune garantie ou responsabilité ne sera acceptée en cas de n de transformation du produit ou en cas de dommages provoqués par une utilisation incorrecte de l'appareil.

Généralités :

Le design et les caractéristiques techniques sont sujets à modification sans notification préalable.

Tous les logos de marques et noms de produits sont des marques déposées ou immatriculées dont leurs détenteurs sont titulaires et sont donc reconnues comme telles dans ce document.

Attention :

Ce symbole figure sur l'appareil. Il signifie que les produits électriques et électroniques ne doivent pas être jetés avec les ordures menagères. Le système de collecte est différent pour ce genre de produits.

Copyright ©
