KNMICW610 - Mikrofon KONIG - Gratis bruksanvisning och manual

Produkttyp	Trådlöst mikrofonpaket med två mikrofoner
Märke	Konig
Modell	KNMICW610
Arbetsfrekvenser	Kanal A: 863,20 MHz, Kanal B: 865,00 MHz (UHF-band)
Sändningseffekt	10 mW
Dynamiskt omfång	> 90 dB
Total harmonisk distorsion	< 0,5 %
Frekvensrespons	40 Hz – 15 kHz (±3 dB)
Modulation	FM
Ljudutgångsnivå	0 – ±400 mV
Signal/brus-förhållande	> 90 dB
Strömförsörjning mottagare	Nätadapter 230-240 VAC / 17 VDC, förbrukning ±4 W
Strömförsörjning mikrofoner	2 AA-batterier 1,5 V per mikrofon
Batteritid	Cirka 4 till 6 timmar
Ljudutgångskontakter	6,35 mm obalanserad utgång och balanserad XLR-utgång
Antenn	Inbyggd antenn på mottagaren
Lysdioder	Strömindikator (röd), RF-indikator (grön), toppnivåindikator (orange), batteriindikator mikrofon
Underhåll och rengöring	Rengör med en torr trasa, använd inte lösningsmedel
Säkerhet	Öppna inte, undvik vatten och fukt, koppla ur vid problem
Överensstämmelsestandarder	EN 50371, EN 60065, EN 301489-1/-9, EN 300 422-1/-2, direktiv 1999/5/EG
Garanti	Ingen garanti vid modifiering eller felaktig användning

Vanliga frågor - KNMICW610 KONIG

Hur ansluter man mottagaren till en förstärkare eller mixerbord?

Använd en 6,35 mm (jack) kabel eller XLR-kabel (ingår ej) för att ansluta mottagarens ljudutgång till din förstärkares eller mixerbords ingång. Anslut nätadaptern och slå på mottagaren.

Vilka typer av batterier ska användas till mikrofonerna?

Använd två AA-batterier på 1,5 V per mikrofon. Följ polariteten som anges i facket. Batteritiden är cirka 4 till 6 timmar beroende på användning.

Hur ställer man in mikrofonvolymen?

Volymen justeras via volymkontrollen på mottagaren. Vrid ratten för att öka eller minska ljudutgångsnivån till förstärkaren eller mixerbordet.

Vad betyder lysdioderna på mottagaren?

Den röda lampan indikerar att mottagaren är på. Den fasta gröna lampan indikerar att mikrofonsignalen tas emot. Den orange lampan blinkar om ljudsignalen är för hög och riskerar att distorderas.

Kan jag använda båda mikrofonerna samtidigt?

Ja, båda mikrofonerna fungerar samtidigt utan störningar eftersom de använder två olika UHF-frekvenser (863,20 MHz och 865,00 MHz).

Hur vet jag om mikrofonsbatteriet är svagt?

Ström-/batteristatusindikatorn på mikrofonen lyser konstant när batteriet nästan är urladdat. Byt batterier omedelbart.

Vilken funktion har läget MUTE på mikrofonomkopplaren?

Mellanläget (MUTE) stänger av ljudet samtidigt som mikrofonen är på, praktiskt för pauser utan att stänga av enheten helt.

Hur förbättrar man signalmottagningen?

Rikta mottagarens antenner vertikalt och placera mottagaren på lämpligt avstånd från mikrofonerna. Undvik metallhinder.

Är produkten kompatibel med andra märken av mikrofoner?

Detta system är utformat för att fungera med de medföljande mikrofonerna. Användning av andra mikrofoner garanteras inte på grund av de dedikerade frekvenserna och specifik modulation.

Vad gör man vid ljuddistorsion?

Sänk volymen på mottagaren eller flytta mikrofonen bort från ljudkällan. Om den orange lampan blinkar, minska förstärkningen på mixerbordet eller förstärkaren.

BRUKSANVISNING KNMICW610 KONIG

Trädlöst mikrofonsystem med två mikrofoner lámpligt für semi-professionell användning. Oberoende av om du använder den För tal, din sängdebut erler att karaokeframträdande: det här mikrofonsystemet klarar jobbet. Du kan använda bända mikrofonerna samtidigt utan att de stör varandra.

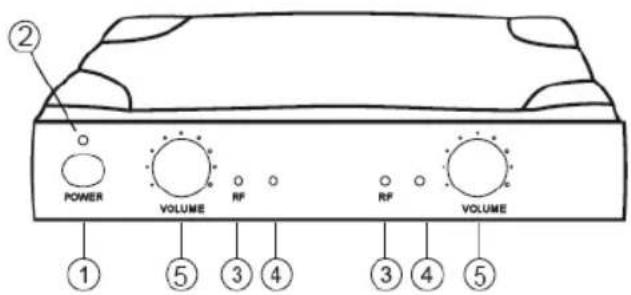

Beskrivning av mottagare:

1. POWER Till/frän-knapp
2. STROMINDIKATOR: Lyser rott när mottagaren ar tillkopplad
3. RF SIGNALINDIKATOR: Lyser permanent grön nar mikrofonsignal tas emot
4. ÖVERSTYRNINGSINDIKATOR: Blinkar orange nar lijudsignalen ar for kraftig ochkommen att distorderas
5. VOLYMREGLAGE Staller in volymen pa mottagarens utgangssignal till mixer ellr forstarkare
6. ANTENN: För mottagning av signalerna fran mikrofonerna
7. STROMANSLUTNING: Anslutting for natalens likstromskontakt
8. AUDIO UT: 6,35mm utgang for ljudsignalen till mixer eller forstarkare (obalanserad)
9. AUDIO UT: XLR-utgang for ljudsignalen till mixer aller forstarkare (balanserad)

Beskrivning av mikrofon:

1. Galler: Täcker och skyddar mikrofonelementet på insidan
2. MIKROFONELEMENT (på insidan): Tar upp ljudsignalen
3. STROM/BATTERINIVÄ INDIKATOR: Blinkar en gang när strommen sats pa och lysen hela tiden nar batteriets effekt börjar ta slut.
4. TILL/FRAN OMKOPPLARE: 3 positioner for ON (till), MUTE (tyst) (mittersta positionen) aller OFF (fran)
5. BATTERIFACK: For 2x AA batterier
6. BATTERILUCKA: Ger atkomst till batterifacet

Användning:

1. Ställ antennerna rakt upp für bösta mottagning av signalen frän mikrofonerna.
2. Anslut anslutningskabeln, med 6,35mm kontakterna till mottagarens utgangar och till mixern eller forstarkaren. Eller anslut mottagaren med en XLR kabel (ingar ej) kanalvis (A/B) till en mixer aller forstarkare.
3. Anslut likströmskontakten frän nätdelen till DC-uttaget på mottagarens baksida. Anslut vaggkontakten till att vagguttag och koppla på mottagaren med strombrytaren.
4. Öppna mikrofonens batterifack och satt i 2x AA batterier med polariteten rätt.
5. Stäng batterifacet och satt sedan på mikrofonen med ON/OFF omkopplaren.
6. Systemet ar klart for anvandning.

Specifikationer:

Frekvenskanal A:UHF 863,20 MHz
FrekvenskanalB:UHF865,00MHz
Sandeffekt: 10mW
Dynamikomrade >90 dB
Total harmonisk distortion: < 0.5%
Frekvensatergivning: 40Hz - 15KHz,± 3dB
Modulering: FM
Audio utgangsniva: 0-±400mV
- Strömförsörjning: 230~240 V AC, 17 V DC
- Effektforbrukning: ±4 W
S/B forhallende: >90 dB
Batteri: 2x AA 1.5V
- Batteritid: ±4~6 timmar

OVERENSSTÄMMELSEFÖRKLARING

Vi,

Nedis B.V.

De Tweeling 28

Intygar att Produkten:

Märke: König

Electronic

Modell: KN-MICW610

Beskrivning: Tradlost mikrofonsystem

överensstämmer med foljande standarder

EN 50371

EN 60065

EN 301 489-1-9;

EN 300 422-1-2;

Och uppyller kraven i den Europeiska unionens direktiv. 1999/5/EC.

For att undvika elstotar fárprodukten endast öppnas av behörig tekniker nar service behövs. Koppla bort Produkten fran natuttaget och frán annan utrustning

om problem uppst. Utsatt inte Produkten for vatten erler fukt.

Underhäll:

Rengör endast med en torr trasa. Använd inga rengöringsmedel eller fratande medel.

Garanti:

Ingen garanti gäller vid nagraändringar eller modifieringar avprodukten eller skador som har uppständ på grund av felaktig användning avenna produit.

Allmänt:

Utseende och specifikationer kan komma att andras utan foregående meddelande.

Alla logotyper och produktnamn ar varumärken aller registrerade varumärken som tillhör sina ägare och ar harmed erkända som sādana.

Obs!

Produkten ar märkt medenna symbol. Detinnebar att anvanda elektriska.
eller elektroniskaprodukter inte far slangas bland vanliga hushallssopor.Det finns sarskilda atervinningsystem for dessaprodukter.

Copyright ©
