KNMICW610 - Mikrofon KONIG - Kostenlose Bedienungsanleitung

Produkttyp	Drahtloses Mikrofonset mit zwei Mikrofonen
Marke	Konig
Modell	KNMICW610
Betriebsfrequenzen	Kanal A: 863,20 MHz, Kanal B: 865,00 MHz (UHF-Band)
Sendeleistung	10 mW
Dynamikbereich	> 90 dB
Gesamtklirrfaktor	< 0,5 %
Frequenzgang	40 Hz – 15 kHz (±3 dB)
Modulation	FM
Audio-Ausgangspegel	0 – ±400 mV
Signal-Rausch-Verhältnis	> 90 dB
Stromversorgung des Empfängers	Netzadapter 230-240 VAC / 17 VDC, Leistungsaufnahme ±4 W
Stromversorgung der Mikrofone	2 AA-Batterien 1,5 V pro Mikrofon
Batterielaufzeit	Ca. 4 bis 6 Stunden
Audio-Ausgangsanschlüsse	6,35 mm unsymmetrischer Ausgang und symmetrischer XLR-Ausgang
Antenne	Integrierte Antenne am Empfänger
Leuchtanzeigen	Netz-LED (rot), RF-LED (grün), Peak-LED (orange), Mikrofon-Batteriestatus-LED
Pflege und Reinigung	Mit einem trockenen Tuch reinigen, keine Lösungsmittel verwenden
Sicherheit	Nicht öffnen, Wasser und Feuchtigkeit vermeiden, bei Problemen vom Netz trennen
Konformitätsnormen	EN 50371, EN 60065, EN 301489-1/-9, EN 300 422-1/-2, Richtlinie 1999/5/EG
Garantie	Keine Garantie bei Modifikation oder unsachgemäßer Verwendung

Häufig gestellte Fragen - KNMICW610 KONIG

Wie schließe ich den Empfänger an einen Verstärker oder ein Mischpult an?

Verwenden Sie ein 6,35-mm-Klinkenkabel oder ein XLR-Kabel (nicht im Lieferumfang enthalten), um den Audioausgang des Empfängers mit dem Eingang Ihres Verstärkers oder Mischpults zu verbinden. Schließen Sie das Netzteil an und schalten Sie den Empfänger ein.

Welche Batterietypen werden für die Mikrofone verwendet?

Verwenden Sie zwei AA-Batterien mit 1,5 V pro Mikrofon. Beachten Sie die Polarität im Batteriefach. Die Betriebsdauer beträgt je nach Nutzung ca. 4 bis 6 Stunden.

Wie stelle ich die Lautstärke des Mikrofons ein?

Die Lautstärke wird über den Lautstärkeregler am Empfänger eingestellt. Drehen Sie den Knopf, um den Audio-Ausgangspegel zum Verstärker oder Mischpult zu erhöhen oder zu verringern.

Was bedeuten die Leuchtanzeigen am Empfänger?

Die rote LED zeigt an, dass der Empfänger eingeschaltet ist. Die grüne LED leuchtet dauerhaft, wenn das Mikrofonsignal empfangen wird. Die orange LED blinkt, wenn das Audiosignal zu laut ist und zu Verzerrungen führen kann.

Kann ich beide Mikrofone gleichzeitig verwenden?

Ja, beide Mikrofone funktionieren gleichzeitig ohne Interferenzen, da sie zwei verschiedene UHF-Frequenzen (863,20 MHz und 865,00 MHz) nutzen.

Wie erkenne ich, ob die Batterie des Mikrofons schwach ist?

Die Betriebs-/Batteriestatus-LED am Mikrofon leuchtet dauerhaft, wenn die Batterie fast leer ist. Tauschen Sie die Batterien umgehend aus.

Welche Funktion hat die MUTE-Stellung am Schalter des Mikrofons?

Die Mittelstellung (MUTE) schaltet den Ton stumm, während das Mikrofon eingeschaltet bleibt. Dies ist praktisch für Pausen, ohne das Gerät vollständig auszuschalten.

Wie kann ich den Signalempfang verbessern?

Richten Sie die Antennen des Empfängers senkrecht aus und platzieren Sie den Empfänger in angemessener Entfernung zu den Mikrofonen. Vermeiden Sie metallische Hindernisse.

Ist das Produkt mit anderen Mikrofonmarken kompatibel?

Dieses System ist für den Betrieb mit den mitgelieferten Mikrofonen ausgelegt. Die Verwendung anderer Mikrofone wird aufgrund der dedizierten Frequenzen und der spezifischen Modulation nicht garantiert.

Was tun bei Klangverzerrungen?

Reduzieren Sie die Lautstärke am Empfänger oder entfernen Sie das Mikrofon von der Schallquelle. Wenn die orange LED blinkt, verringern Sie die Verstärkung am Mischpult oder Verstärker.

BEDIENUNGSANLEITUNG KNMICW610 KONIG

Drahtloses Mikrofonsystem mit 2 Mikrofonen, das für semiprofessionelle Anwendung geeignet ist. Egal, ob Sie es für eine Rede, ein Gesangsdebut oder eine Karaoke-Veranstaltung benutzen: diesen Mikrofonsystem erfüllt seine Aufgabe. Sie können beide Mikrofone gleichzeitig benutzen, ohne dass sie sich stären.

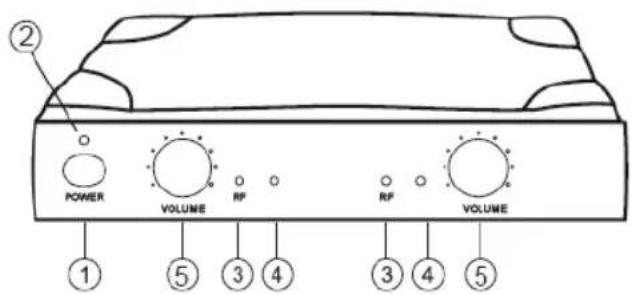

Beschreibung Empfänger:

1. POWER: An-/Austaste
2. NETZANZEIGE: Leuchtet rot, wenn der Empfänger angeschaltet ist
3. HF-SIGNAL-ANZEIGE: Leuchtet dauernd grün, wenn ein Mikrofonsignal empfangen wird
4. SPITZENANZEIGE: Blinkt orange, wenn das Audiosignal zu laut ist und verzerrt wird
5. LAUTSTÄRKEREGLER: Stellt die Ausgangslautstärke des Empfängers zum Mischpult oder Veränderer ein
6. ANTENNE: Für den Empfang der Signale vom Mikrofon
7. STROMEINGANG: Anschluss für DC-Stecker des Netzadapters
8. AUDIO OUT: 6,35 mm-Ausgang der Audiosignale für Mischpult oder Veränderer (unsymmetrisch)
9. AUDIO OUT: XLR-Ausgang der Audiosignale für Mischpult oder Veränderungen (symmetrisch)

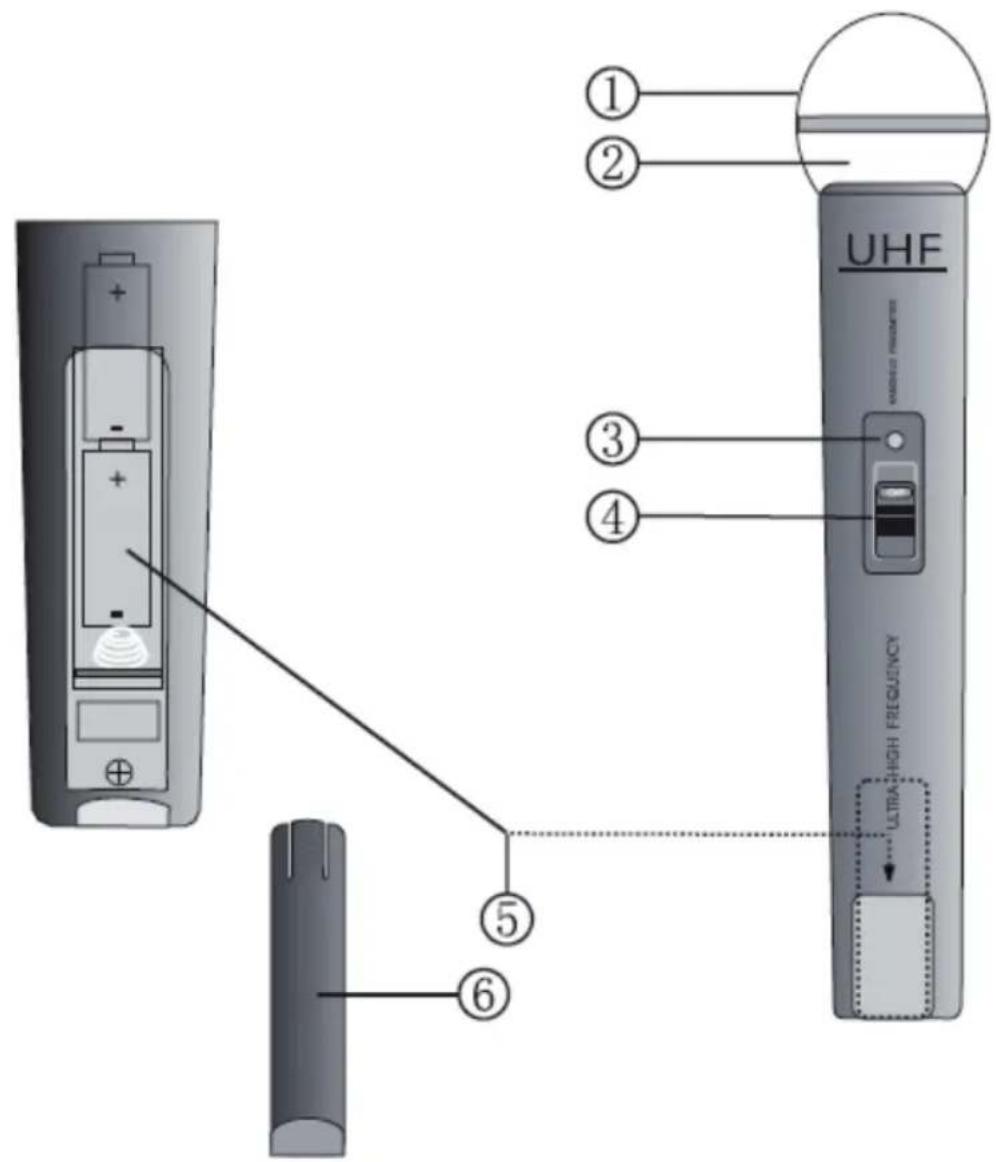

Beschreibung Mikrofon:

1. GITTER: Verdeckt und schützt das Mikrofon im Inneren
2. MIKROFONELEMENT (im Inneren): Nimmt das Audiosignal auf
3. NETZ/BATTERIELADEZUSTAND-ANZEIGE: Blinkt einmal, wenn Strom eingeschaltet wird, und leuchtet dauernd, wenn die Batterie zu Ende gehen.
4. AN-/AUSSCHALTER: 3 Positionen für AN, STUMMSCHALTEN (mittlere Position) oder AUS
5. BATTERIEFACH: Für 2 AA-Batterien
6. BATTERIEABDECKUNG: Bietet Zugang zum Batteriefach

Bedienung:

1. Richten Sie die Antenne gerade nach oben aus, um das Mikrofonsignal optimal zu empfangen.
2. Schlieben Sie das Verbindungskabel mit den 6,35 mm-Steckern an den Ausgang des Empfängers und des Mischpuls oder Verstärkers an. Oder schreiben Sie den Empfänger mit dem XLR-Kabel (nicht mitgeliefert) pro Kanal (A/B) an ein Mischpult oder einen Verstärker an.
3. SchlieBen Sie den DC-Stecker des Netzadapters an den DC-Eingang an der Rückseite des Empfängers an. SchlieBen Sie den Netzstecker an eine Wandsteckdose an und schalten den Empfänger mit der Netztaste an.
4. Öffnen Sie das Batteriefach des Mikrofons und legen 2 AA-Batterien mit der richtigen Polarität ein.
5. Nach dem Schlieben des Batteriefachs schalten Sie das Mikrofon mit dem An-/ Ausschalter an.
6. Das System ist nun betriebsbereit.

Technische Daten:

• Frequenz Kanal A: UHF 863,20 MHz
• Frequenz Kanal B: UHF 865,00 MHz
• Sendleistung: 10 mW
• Dynamischer Bereich: > 90 dB
• Klirrfaktor: < 0.5%
• Frequenzgang: 40 Hz-15 kHz, ±3 dB
  Modulation: FM
  Audioausgang: 0 - 400 mV
  Stromversorgung: 230-240 V AC, 17 V DC
  Stromverbrauch: 4 W
• Störabstand: >90 dB
• Batterie: 2x AA 1,5 V
  Lebensdauer der Batterie: 4-6 Stunden

EG-Konformitätserklärung

Wir,

Nedis B.V.

De Tweeling 28

erklärern, dass das Produkt:

Marke: König

König

Electronic

Model: KN-MICW610

Beschreibung: Drahtloses Mikrofonsystem

den folgenden Standards entspricht:

EN 50371

EN 60065

EN301489-1/-9

EN 300 422-1/-2

Das Produkt erfüllt die Bestimmungen der EG-Richtlinie 1999/5/EC.

s-Hertogenbosch, 19. Januar 2009

J. Gilad

Einkaufsleiterin

Sicherheitsvorkehrungen:

VORSICHT

STROMSchLAGEFAHR NICT OFFENN

Um das Risiko eines elektrischen Schlags zu verringern, sollte diese Produkte AUSSCHLIESSLICH von einem autorisierten Techniker geöffnet werden,

wenn eine Reparatur erforderlich ist. Trennen Sie das Produkt vom Stromnetz und anderen Geräten, wenn ein Problem auftreten besteht. Sorgen Sie dazu, dass das Gerät nicht mit Wasser oder Feuchtigkeit in Berührung kommt.

Wartung:

Nur mit einem trockenen Tuch säubern. Keine Reinigungs- oder Scheuermittel verwenden.

Garantie:

Es kann keine Garantie oder Haftung bei Änderungen oder Modifikationen des Produkts oder für Schäden übernommen werden, die aufgrund einer nicht ordnungsgemäßen Anwendung des Produkts entstanden sind.

Allgemeines:

Design und technische Daten können ohne vorherige Ankündigung geändert werden. Alle Logos, Marken und Produktnamen sind Warenzeichen oder registrierte Warenzeichen ihrer jeweiligen Eigentümer und werden hiermit als solche anerkannt.

Achtung:

Dieses Produkt ist mit diesen Symbol gekennzeichnet. Es bedeutet, dass ausgediente elektrische und elektronische Produkte nicht im allgemeinen Haushaltsmüll entsorgt werden dürfen. Für diese Produkte stehen gesonderte Sammelsysteme zur Verfügung.
