KNMICW610 - Microfoon KONIG - Gratis gebruiksaanwijzing en handleiding

Producttype	Draadloos microfoonset met twee microfoons
Merk	Konig
Model	KNMICW610
Werkfrequenties	Kanaal A: 863,20 MHz, Kanaal B: 865,00 MHz (UHF-band)
Zendvermogen	10 mW
Dynamisch bereik	> 90 dB
Totale harmonische vervorming	< 0,5%
Frequentierespons	40 Hz – 15 kHz (±3 dB)
Modulatie	FM
Audio-uitgangsniveau	0 – ±400 mV
Signaal-ruisverhouding	> 90 dB
Voeding ontvanger	Netadapter 230-240 VAC / 17 VDC, verbruik ±4 W
Voeding microfoons	2 AA-batterijen 1,5 V per microfoon
Batterijduur	Ongeveer 4 tot 6 uur
Audio-uitgangsaansluitingen	6,35 mm ongebalanceerde uitgang en gebalanceerde XLR-uitgang
Antenne	Ingebouwde antenne op de ontvanger
Led-indicatoren	Voedingsindicator (rood), RF-indicator (groen), piekindicator (oranje), microfoonbatterij-indicator
Onderhoud en reiniging	Reinigen met een droge doek, geen oplosmiddelen gebruiken
Veiligheid	Niet openen, vermijd water en vocht, bij problemen uitschakelen
Conformiteitsnormen	EN 50371, EN 60065, EN 301489-1/-9, EN 300 422-1/-2, richtlijn 1999/5/EG
Garantie	Geen garantie bij aanpassing of onjuist gebruik

Veelgestelde vragen - KNMICW610 KONIG

Hoe sluit ik de ontvanger aan op een versterker of mengpaneel?

Gebruik een 6,35 mm (jack) kabel of een XLR-kabel (niet meegeleverd) om de audio-uitgang van de ontvanger te verbinden met de ingang van uw versterker of mengpaneel. Sluit de netadapter aan en schakel de ontvanger in.

Welk type batterijen moet ik voor de microfoons gebruiken?

Gebruik twee AA-batterijen van 1,5 V per microfoon. Let op de polariteit in het batterijvak. De gebruiksduur is ongeveer 4 tot 6 uur, afhankelijk van het gebruik.

Hoe stel ik het volume van de microfoon in?

Het volume wordt ingesteld via de volumeregeling op de ontvanger. Draai aan de knop om het audio-uitgangsniveau naar de versterker of het mengpaneel te verhogen of te verlagen.

Wat betekenen de led-indicatoren op de ontvanger?

Het rode lampje geeft aan dat de ontvanger is ingeschakeld. Het groene lampje brandt constant wanneer het microfoonsignaal wordt ontvangen. Het oranje lampje knippert als het audiosignaal te sterk is en vervorming dreigt.

Kan ik beide microfoons tegelijkertijd gebruiken?

Ja, beide microfoons werken tegelijkertijd zonder interferentie omdat ze twee verschillende UHF-frequenties gebruiken (863,20 MHz en 865,00 MHz).

Hoe weet ik of de batterij van de microfoon bijna leeg is?

De stroom-/batterijstatusindicator op de microfoon blijft branden wanneer de batterij bijna leeg is. Vervang de batterijen snel.

Wat is de functie van de MUTE-stand op de microfoonschakelaar?

De middelste stand (MUTE) schakelt het geluid uit terwijl de microfoon aan blijft, handig voor pauzes zonder het apparaat volledig uit te schakelen.

Hoe verbeter ik de signaalontvangst?

Richt de antennes van de ontvanger verticaal en plaats de ontvanger op een redelijke afstand van de microfoons. Vermijd metalen obstakels.

Is het product compatibel met andere merken microfoons?

Dit systeem is ontworpen om te werken met de meegeleverde microfoons. Gebruik van andere microfoons wordt niet gegarandeerd vanwege de specifieke frequenties en modulatie.

Wat te doen bij vervorming van het geluid?

Zet het volume van de ontvanger lager of houd de microfoon verder van de geluidsbron. Als het oranje lampje knippert, verlaag dan de versterking op het mengpaneel of de versterker.

GEBRUIKSAANWIJZING KNMICW610 KONIG

GEBRUIKSAANWIJZING (p. 17)

DRAADLOOS

MANUALE (p.22)

IMPIANTOMICROFONICO

5215MC's-Hertogenbosch

The Netherlands

Tel.: [phone]

Email: [e-mail]

5215MC's-Hertogenbosch

Niederlande

Tel.: [phone]

Email: [e-mail]

5215MC's-Hertogenbosch

Pays-Bas

Tél.: [phone]

E-mail:[e-mail]

Draadloos microfoonsysteme met twee microfoons geschikt voor semiprofessioneel gebruik. Of u het gaat gebruiken voor een toespraak, een zangdebuut of een karaoke optreden: dit microfoonsysteme is er maar voor. U kunt beiden microfoons tegelijkkertijd storingsvrij gebruiken.

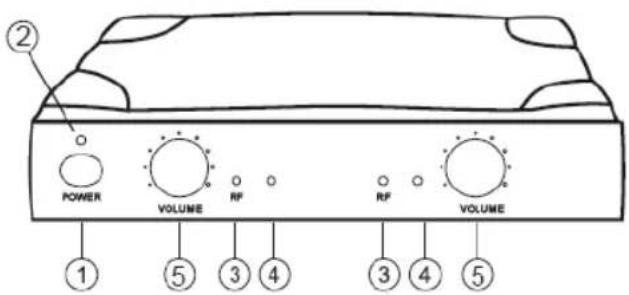

Beschrijving ontvanger:

1. POWER: Aan-/uit knop
2. POWER AANDUIDING: Gaat rood branden als de ontvanger is ingeschakeld
3. RF-SIGNAALAANDUIDING: Gaat constant groen branden als er een microfoonsignaal wordt ontvangen
4. PIEK AANDUIDING: Gaat oranje knipperen als het audiosignaal te luid is of cervormd wordt
5. VOLUME BEDIENING: Regelt het uitgangsvolume van de ontvanger waar het mengpaneel of de versterker
6. ANTENNES: Voor de ontvangst van de microfoonsignalen
7. POWER INGANG: Transformatoraansluiting
8. AUDIO UIT: 6.35mm uitgang van de audiosignalen maar eenCCCCCC of een versterker (ongebalanceeer)
9. AUDIO UI: XLR-uitgang van de audiosignalen maar eenCCCCCC of een versterker (gebalanceerd)

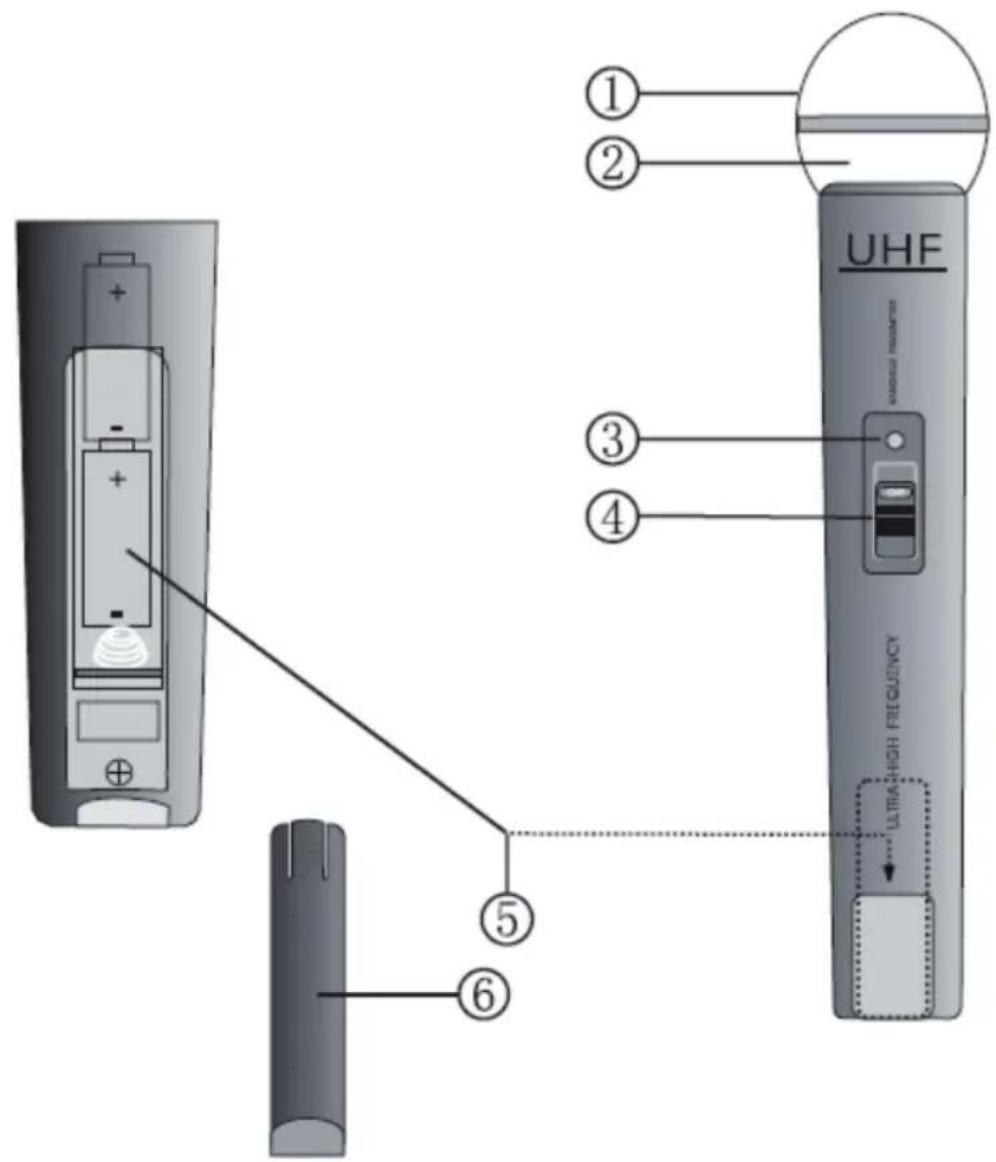

Beschrijving microfoon:

1. GAASKAP: Bedekt en beschermt het microfoonelement.
2. MICROFOONELEMENT (binnenin):Vangt geluiden op.
3. IN GEBRUK / BATTERIJSTATUS AANDUIDING: Knippert een keer bij het inschakenen brandt constant als de batterij leeg raakt.
4. AAN/UIT SCHAKELAAR: 3 Posities voor AAN, GEDEMPT (middelste positie) of UIT.
5. BATTERIJVAKJE: Voor 2x AA batterijen.
6. BATTERIKLEPJE: Geeft toegang tot het batterijvakje

Bediening:

1. Zet de antennes rechtsop voor de optimale ontvangst.
2. Sluit de microfoonkabel met de 6.35mm stekkers aan op de uitgang van de ontvanger en op een mengpaneel of een versterker. U kunt de ontvanger ook aansluiten met een XLR-kabel (niet bijgeleverd) per kanaal (A/B) maar een mengpaneel of een versterker.
3. Sluit de stekker van de transformator aan op de POWER ingang aan de achterkant van de ontvanger. Steek de transformatorstekker in een stopcontact en schakel de ontvanger in met de aan/uit knop.
4. Open het batterijvakje van de microfoon enplaats 2x AA batterijen, denk om de juiste polariteit.
5. Schakel, na het sluiten van het batterijvakje, de microloon in met de AAN/UIT schakelaar.
6. Het systemd is nu klaar voor gebruik.

Specifications:

Frequentie kanaal A: UHF 863,20 MHz
Frequentie kanaal B: UHF 865,00 MHz
Zendvermogen: 10 mW
- Dynamisch bereik: > 90 dB
- Totale harmonische verrorming: < 0.5%
Frequentiegevoeligheid: 40 Hz-15 KHz, ±3 dB
Modulatie: FM
Audio-uitgangsiveau: 0-±400 mV
Voeding: 230 - 240 V wisselstroom ~ 17 V gelijkstroom
- Energieverbruik: ±4 W
- Signaal/ruisverhousing: >90 dB
- Batterijen: 2x AA 1.5 V
- Batterijduur: circa 4 - 6 uu

Conformiteitsverklaring

Wij,

Nedis BV

De Tweeling 28

5215 MC ’s-Hertogenbosch

Nederland

Tel.: [phone]

E-mail: [e-mail]

verklaren dat het product:

Merknaam: König Electronic

Model: KN-MICW610

Omschrijving: Draadloos microfoonsystem

in overeenstemming met de volgende normen is

EN 50371

EN 60065

EN301489-1/-9

EN 300 422-1/-2

en voldoet aan de vereiste richtlijn 1999/5/EG van de Europese Unie.

s-Hertogenbosch, 19 januari 2009

Mevr.J.Gilad

Director inkoop

Veiligheidsvoorzorgsmaatregelen:

LET OP:

GEVAAR VOOR ELEKTRISCHE SCHOK NIET OPENEN

Wanner service of reparatieoodzakelijk is, mag dit product UITSLUITEND door een geauthoriseerde technicus geopend worden; dit om de kans op het

krijgen van een elektrische schok te voorkomen. Als er een probleem optreedt, koppel

het product dan los van het Lichtnet en van andere apparatuur. Stel het product Niet bloot aan water of vocht.

Onderhoud:

Uitsluitend reinigen met een droge doek. Gebruik geen reinigingsmiddelen of schuurmiddelen.

Garantie:

Voor wijzigingen en veranderingen aan het product of schade veroorzaakt door een verkeerd gebruik van dit product, kan geen aansprakelijkheid worden geaccepteerd.

Tevens verwalt daardoorde garantie.

Algemeen:

Wijziging van ontwerp en specificaties zonder voorafgaande mededeling onder Voorbehoud.

Alle logo's, merken en productnamen zijn handelsmerken of geregistreerde handelsmerken van de respectievelijke eigenaren en worden hierbij als zodanig erkend.

Let op:

Dit product is voorzien van dit symbool. Dit symbool geeft aan dat afgedankte elektrische en elektronische producten Niet met het gewone huisafval verwijderd moot worden. Voor dit soort producten zijn er speciale inzamelingspunten.

Copyright ©
