Producttype	Draadloze microfoon
Merk	König Electronic
Model	KN-MICW620
Frequentiebereik	UHF 840 MHz – 868 MHz
Voorgeprogrammeerde frequentie	UHF 863 MHz – 865 MHz
Zendvermogen	10 mW
Dynamisch bereik	> 90 dB
Totale harmonische vervorming	< 0.5 %
Frequentierespons	40 Hz – 15 kHz, ±3 dB
Modulatie	FM
Audio-uitgangsniveau	0 – ±400 mV
Voeding (ontvanger)	230–240 VAC, 17 VDC
Stroomverbruik	±4 W
Signaal-ruisverhouding	> 90 dB
Batterijen (microfoon)	2 x AA 1,5 V
Batterijduur	±4 tot 6 uur
Compressor-limiter	Ingebouwd om vervorming te voorkomen
Echte diversiteit	Ja, twee ontvangers A en B
LCD-scherm	RF-sterkte, AF-niveau, kanaal, frequentie
Audio-uitgangen	Asymmetrisch 6,35 mm, symmetrisch XLR
Onderhoud en reiniging	Alleen reinigen met een droge doek
Veiligheid	Niet openen, bij problemen de stekker eruit trekken
Garantie	Niet geldig bij wijziging of verkeerd gebruik

Veelgestelde vragen - KNMICW620 KONIG

Hoe plaats ik de batterijen in de microfoon?

Open het batterijvak onder de microfoon, plaats twee AA-batterijen met de juiste polariteit (+/-), sluit het deksel en zet de microfoon aan met de aan/uit-schakelaar.

Hoe sluit ik de ontvanger aan op een mengpaneel?

Gebruik de asymmetrische uitgangen (6,35 mm jack) of symmetrische uitgangen (XLR) aan de achterkant van de ontvanger. Sluit de kabel aan op het mengpaneel of de versterker. Voor de asymmetrische uitgang kunt u kiezen voor het gemengde signaal (A+B) of apart, afhankelijk van de stand van de schakelaar.

Hoe selecteer ik een kanaal op de microfoon?

De microfoon is voorgeprogrammeerd op een kanaal in de band 863‑865 MHz. Gebruik de selectieknoppen op de ontvanger (SELECTIE, OMHOOG, OMLAAG) om een nieuw kanaal in te stellen. Zorg ervoor dat de microfoon en ontvanger op dezelfde frequentie staan.

Wat als de microfoon geen geluid produceert?

Controleer of de microfoon aan is (lampje brandt), of de batterijen zijn geplaatst en opgeladen, of de ontvanger is ingeschakeld en of de antennes correct zijn uitgestoken. Zorg er ook voor dat het volume van de ontvanger niet op minimum staat en dat de audio-uitgang is aangesloten.

Hoe plaats ik de antennes voor een optimale ontvangst?

Vouw de antennes van de ontvanger uit en plaats ze verticaal. Vermijd metalen obstakels en houd een afstand van minimaal 1 meter tussen de antennes en andere elektronische apparaten om interferentie te minimaliseren.

Kan ik meerdere Konig KNMICW620 microfoons tegelijk gebruiken?

Ja, het systeem staat het gebruik van meerdere microfoons toe, op voorwaarde dat ze op verschillende frequenties binnen de toegestane band (840‑868 MHz) worden ingesteld. Gebruik de handmatige zoekfunctie om vrije kanalen te vinden.

Hoe reinig ik de microfoon en ontvanger?

Gebruik een droge, zachte doek. Gebruik nooit oplosmiddelen, schurende middelen of vloeistoffen. Vermijd vocht en dompel de apparaten nooit onder in water.

Wat betekent de weergave 'MUTE' op de ontvanger?

De weergave 'MUTE' geeft aan dat de microfoon is uitgeschakeld of dat er geen signaalontvangst is. In dat geval wordt er geen audio-uitgang naar het mengpaneel of de versterker gestuurd. Zet de microfoon aan of controleer de verbinding.

Wat is de batterijduur en hoe verleng ik deze?

AA-batterijen gaan ongeveer 4 tot 6 uur mee. Om de levensduur te verlengen, schakelt u de microfoon uit wanneer deze niet wordt gebruikt en verwijdert u de batterijen als het apparaat langere tijd niet wordt gebruikt.

Waar moet ik het apparaat weggooien aan het einde van zijn levensduur?

Gooi het apparaat niet bij het huishoudelijk afval. Lever het in bij een inzamelpunt voor afgedankte elektrische en elektronische apparatuur (AEEA) volgens de plaatselijke regelgeving.

GEBRUIKSAANWIJZING KNMICW620 KONIG

GEBRUIKSAANWIJZING (p. 20)

DRAADLOOS

MICROFOONSYSTEEM

5215MC 's-Hertogenbosch

The Netherlands

Tel.: [phone]

Email: [e-mail]

5215MC 's-Hertogenbosch

Niederlande

Tel.: [phone]

Email: [e-mail]

5215MC 's-Hertogenbosch

Pays-Bas

Tél. : [phone]

E-mail: [e-mail]

Draadloos microfoonsysteem met twee microfoons en twee informatieschermen. True diversity voor een optimale ontvangst. Het systeem is uitgerust met een speciale voice limiter compressor (begrenzer) om vervorming veroorzaakt door hoge geluidspieken te voorkomen.

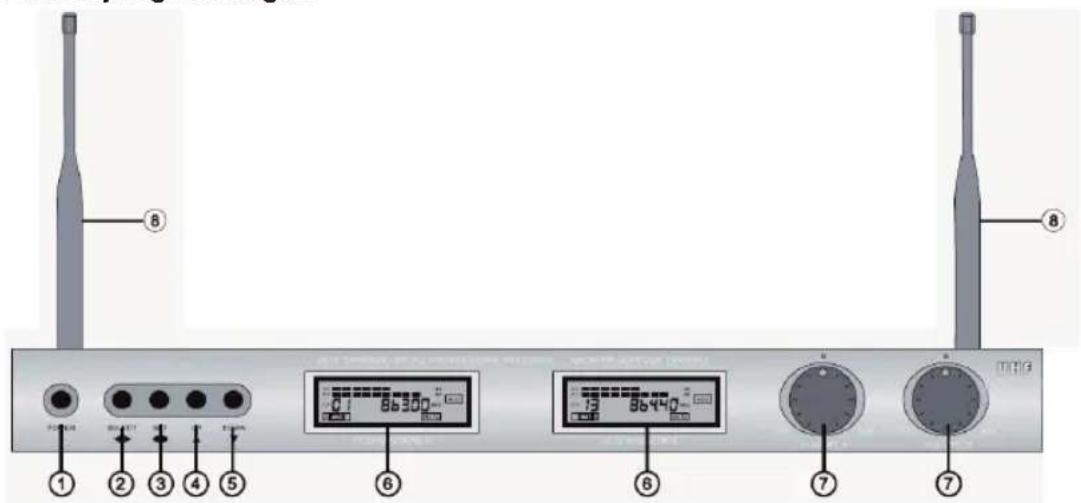

Beschrijving ontvanger:

1. POWER: Aan/Uit knop
2. SELECT: schakel tussen ontvanger A en B met de knoppen 3, 4 of 5
3. SET: knop voor het instellen van functies, afstemmen of voorprogrammeren van kanalen
4. UP: knop voor omhoog zoeken of ga vooruit door de voorgeprogrammeerde kanalen
5. DOWN: knop voor omlaag zoeken of ga achteruit door de voorgeprogrammeerde kanalen
6. DISPLAY: gescheiden voor ontvangers A en B
7. VOLUMEREGELING: gescheiden voor ontvangers A en B
8. ANTENNES: gescheiden antennes voor ontvangers A en B

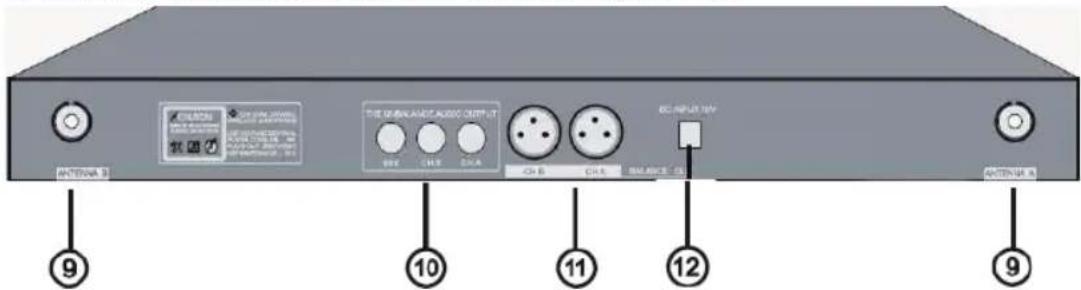

1. ANTENNEAANSLUITING: voor het aansluiten van de antennes A en B
2. ONGEBALANCEERDE AUDIO-UITGANG: 6,35mm uitgang voor een gemengd signaal (A+B) of gescheiden signalen van de ontvangers A en B
3. GEBALANCEERDE AUDIO-UITGANG: gescheiden XLR- signaaluitgangen van de ontvangers A en B

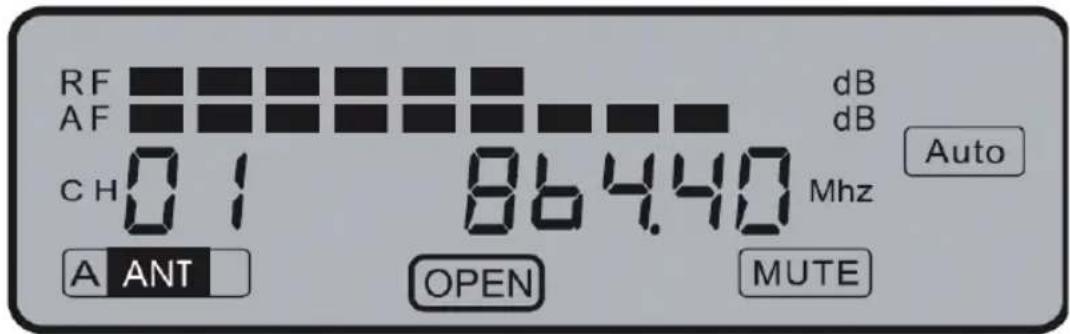

Beschrijving LCD-scherm:

• RF: Toont de sterkte van het ontvangen microfoonsignaal
• AF: Toont het niveau van het microfoon audiosignaal
• CH01: Geselecteerd voorgeprogrammeerd kanaal
- A ANT: De antenne die het signaal van de microfoon ontvangt (A voor ontvanger A en B voor ontvanger B)
• 864.40: Frequentie van het geselecteerde voorgeprogrammeerde kanaal
- OPEN: Toont welke ontvanger (scherm) is geselecteerd voor het gebruik van de functieknoppen 2\~5
- AUTO: Toont dat de microfoon is uitgeschakeld. Verschijnt tevens als er geen verbinding is met de microfoon op de op het scherm getoonde frequentie.
- MUTE: Er is geen uitgaand audio signaal van de ontvanger naar een versterker of mengpaneel omdat de microfoon uitgeschakeld is, of omdat er geen signaal ontvangen wordt.

- TUNE: Druk op de SELECT knop (2) om te kiezen tussen handmatige afstemming of voorgeprogrammeerde kanalen. Bij handmatige afstemming is het mogelijk om de frequentie te selecteren in stappen van 0,05MHz. Het frequentie bereik is 840.00MHz tot en met 868.00MHz. Dit maakt het gebruik van andere draadloze microfoons mogelijk in de frequentiereeks van 840.00MHz tot en met 868.00MHz. NB: de bijgeleverde microfoons zijn voorgeprogrammeerd van 863.00MHz tot en met 865.00MHz

BELANGRIJKE OPMERKING:

Het is de verantwoordelijkheid van de gebruiker om er voor te zorgen dat het gebruik van frequenties voldoet aan de lokale regelgeving en geen storing voor andere gebruikers veroorzaakt.

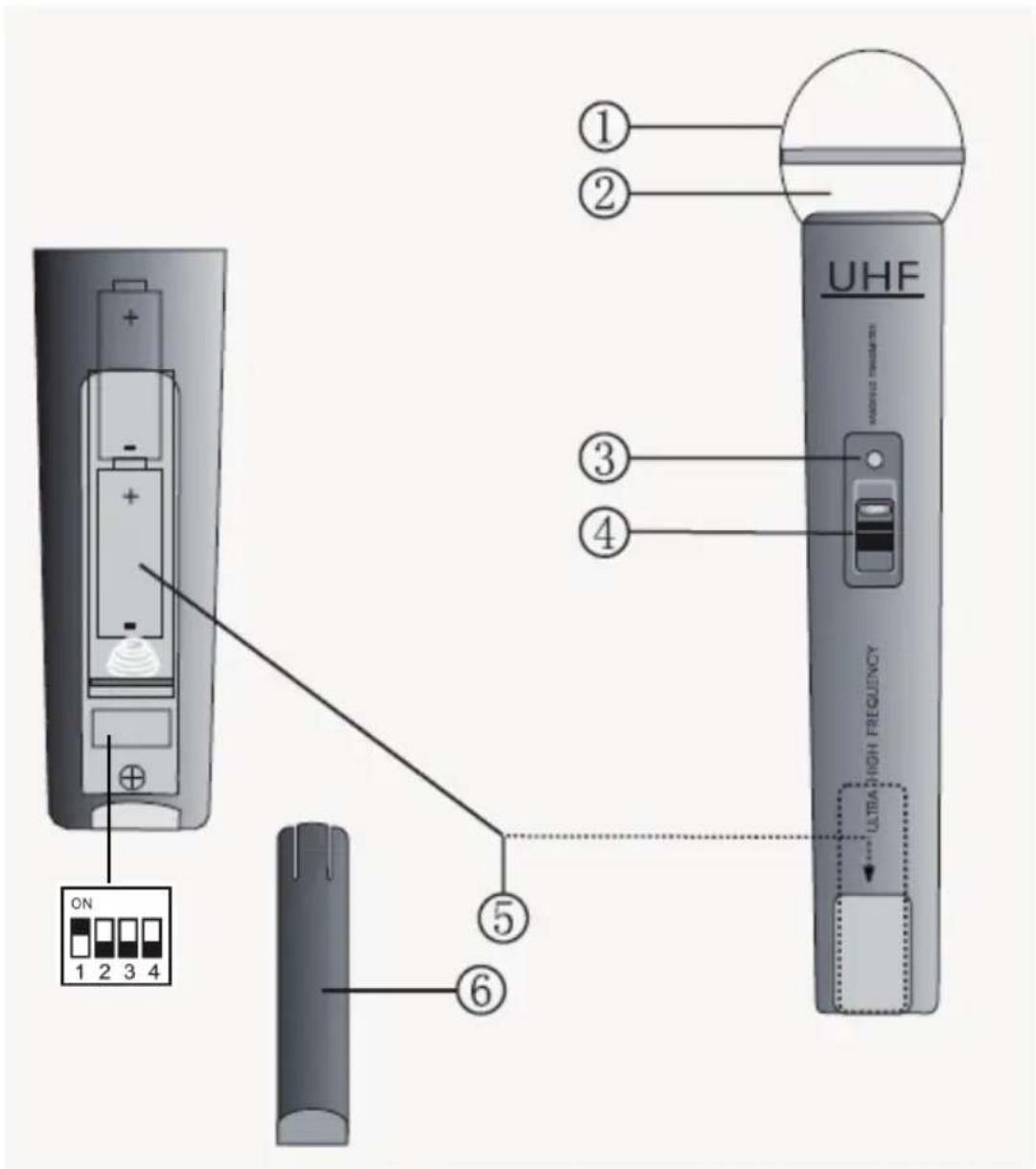

Beschrijving microfoon:

1. GAASKAP: Bedekt en beschermt het microfoonelement.
2. MICROFOONELEMENT (binnenin): Vangt geluidsgolven op.
3. IN GEBRUIK / BATTERIJSTATUS AANDUIDING: Knippert één keer wanneer ingeschakeld en brandt constant als de batterij leeg raakt.
4. AAN/UIT SCHAKELAAR: 3 posities voor AAN, GEDEMPT (middelste positie) of UIT.
5. BATTERIJVAKJE: Voor 2x AA batterijen.
6. BATTERIJKLEPJE: Geeft toegang tot het batterijvakje.

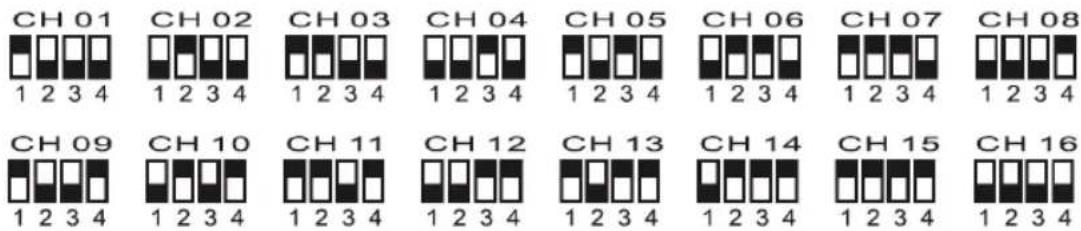

Kanaalselectie microfoon:

Bediening:

1. Zet de antennes rechtop voor optimale ontvangst.
2. Sluit de microfoonkabel met de 6.35mm stekkers aan op de uitgang van de ontvanger en op een mengpaneel of een versterker. U kunt de ontvanger ook aansluiten met één XLR-kabel (niet bijgeleverd) per kanaal (A/B) naar een mengpaneel of een versterker.
3. Sluit de gelijkstroomstekker van de transformator aan op de POWER ingang aan de achterkant van de ontvanger. Steek de transformatorstekker in een stopcontact en schakel de ontvanger in met de aan/uit knop.
4. Open het batterijvakje van de microfoon en plaats 2x AA batterijen, denk om de juiste polariteit. Selecteer een kanaal.
5. Schakel, na het sluiten van het batterijvakje, de microfoon in met de AAN/UIT schakelaar.
6. Het systeem is nu klaar voor gebruik.

Specifications:

• Frequentie: UHF 840 \~ 868 MHz
• Voorgeprogrammeerde frequentie: UHF 863 \~ 865 MHz
• Zendvermogen: 10 mW
• Dynamisch bereik: > 90 dB
• Totale harmonische vervorming: < 0,5%
• Frequentiebereik: 40 Hz-15 KHz, ±3 dB
- Modulatie: FM
• Audio-uitgangsniveau: 0-±400 mV
• Voeding: 230V-240V wisselstroom \~ 17V gelijkstroom
• Energieverbruik: ±4 W
• Signaal/ruis verhouding: > 90 dB
- Batterij: 4x AA 1.5 V
- Batterijduur: circa 4 \~ 6 uur

Conformiteitsverklaring

Wij,

Nedis BV

De Tweeling 28

5215 MC 's-Hertogenbosch

Nederland

Tel.: [phone]

E-mail: [e-mail]

verklaren dat het product:

Merknaam: König Electronic

Model: KN-MICW620

Omschrijving: Draadloos microfoonsysteem

in overeenstemming met de volgende normen is:

EN 50371

EN 60065

EN 301 489-1/-9

EN 301 422-1/-2

en voldoet aan de vereiste richtlijn 1999/5/EG van de Europese Unie.

's-Hertogenbosch, 19 januari 2009

Directeur inkoop

Veiligheidsvoorzorgsmaatregelen:

Wanneer service of reparatie noodzakelijk is, mag dit product UITSLUITEND door een geautoriseerde technicus geopend worden; dit om de kans op het krijgen van een elektrische schok te voorkomen. Als er een probleem optreedt, koppel het product dan los van het lichtnet en van andere apparatuur. Stel het apparaat niet bloot aan water of vocht.

Onderhoud:

Uitsluitend reinigen met een droge doek. Gebruik geen reinigingsmiddelen of schuurmiddelen.

Garantie:

Voor wijzigingen en veranderingen aan het product of schade veroorzaakt door een verkeerd gebruik van dit product, kan geen aansprakelijkheid worden geaccepteerd. Tevens vervalt daardoor de garantie.

Algemeen:

Wijziging van ontwerp en specificaties zonder voorafgaande mededeling onder voorbehoud.

Alle logo's, merken en productnamen zijn handelsmerken of geregistreerde handelsmerken van de respectievelijke eigenaren en worden hierbij als zodanig erkend.

Let op:

Dit product is voorzien van dit symbool. Dit symbool geeft aan dat afgedankte elektrische en elektronische producten niet met het gewone huisafval verwijderd mogen worden. Voor dit soort producten zijn er speciale inzamelingspunten.
