Tip de produs	Microfon fără fir
Marcă	König Electronic
Model	KN-MICW620
Gama de frecvență	UHF 840 MHz – 868 MHz
Frecvență pre-programată	UHF 863 MHz – 865 MHz
Putere de transmisie	10 mW
Gama dinamică	> 90 dB
Distorsiune armonică totală	< 0.5 %
Răspuns în frecvență	40 Hz – 15 kHz, ±3 dB
Modulație	FM
Nivel ieșire audio	0 – ±400 mV
Alimentare electrică (receptor)	230–240 VAC, 17 VDC
Consum electric	±4 W
Raport semnal/zgomot	> 90 dB
Baterii (microfon)	2 x AA 1,5 V
Durată de viață a bateriilor	±4 până la 6 ore
Compresor-limitator	Integrat pentru a evita distorsiunea
Diversitate reală	Da, două receptoare A și B
Afișaj LCD	Putere RF, nivel AF, canal, frecvență
Ieșiri audio	Asimetric 6,35 mm, simetric XLR
Întreținere și curățare	Curățați numai cu o cârpă uscată
Siguranță	Nu deschideți, deconectați în caz de problemă
Garanție	Nu este valabilă în caz de transformare sau utilizare incorectă

Întrebări frecvente - KNMICW620 KONIG

Cum se instalează bateriile în microfon?

Deschideți compartimentul pentru baterii situat sub microfon, introduceți două baterii AA respectând polaritatea (+/-), închideți capacul și porniți microfonul prin comanda Pornit/Oprit.

Cum se conectează receptorul la o consolă de mixare?

Utilizați ieșirile asimetrice (jack 6,35 mm) sau simetrice (XLR) situate în spatele receptorului. Conectați cablul la consolă sau amplificator. Pentru ieșirea asimetrică, puteți alege semnalul mixt (A+B) sau separat, în funcție de poziția selectorului.

Cum se selectează un canal pe microfon?

Microfonul este pre-programat pe un canal în banda 863‑865 MHz. Pentru a schimba frecvența, utilizați tastele de selecție ale receptorului (SELECTARE, SUS, JOS) pentru a acorda un nou canal. Asigurați-vă că microfonul și receptorul sunt pe aceeași frecvență.

Ce trebuie făcut dacă microfonul nu produce niciun sunet?

Verificați dacă microfonul este pornit (indicator luminos), dacă bateriile sunt în poziție și încărcate, dacă receptorul este alimentat și dacă antenele sunt corect desfăcute. Asigurați-vă, de asemenea, că volumul receptorului nu este la minim și că ieșirea audio este conectată.

Cum se poziționează antenele pentru o recepție optimă?

Desfaceți antenele receptorului și plasați-le vertical. Evitați obstacolele metalice și mențineți o distanță de cel puțin 1 metru între antene și alte dispozitive electronice pentru a minimiza interferențele.

Pot folosi mai multe microfoane Konig KNMICW620 simultan?

Da, sistemul permite utilizarea mai multor microfoane, cu condiția să le setați pe frecvențe diferite în banda autorizată (840‑868 MHz). Utilizați funcția de căutare manuală pentru a găsi canale libere.

Cum se curăță microfonul și receptorul?

Utilizați o cârpă uscată și moale. Nu utilizați niciodată solvenți, produse abrazive sau lichide. Evitați umiditatea și nu scufundați niciodată dispozitivele în apă.

Ce înseamnă afișajul 'MUTE' pe receptor?

Afișajul 'MUTE' indică faptul că microfonul este oprit sau că nu există recepție a semnalului. În acest caz, nu se trimite nicio ieșire audio către consolă sau amplificator. Porniți microfonul sau verificați conexiunea.

Care este durata de viață a bateriilor și cum se poate prelungi?

Bateriile AA durează aproximativ 4 până la 6 ore. Pentru a prelungi durata, opriți microfonul când nu este utilizat și scoateți bateriile dacă dispozitivul rămâne inactiv mult timp.

Unde se aruncă dispozitivul la sfârșitul vieții?

Nu aruncați dispozitivul împreună cu deșeurile menajere. Depuneți-l la un punct de colectare pentru deșeuri de echipamente electrice și electronice (DEEE) conform reglementărilor locale.

MANUAL DE UTILIZARE KNMICW620 KONIG

Sistem cu două microfoane wireless și cu display pentru informații. Diversitate adevărată, pentru o recepție optimă. Sistemul este echipat cu un compresor special de limitare a vocii, pentru a evita distorsiunile cauzate de sunetul prea puternic.

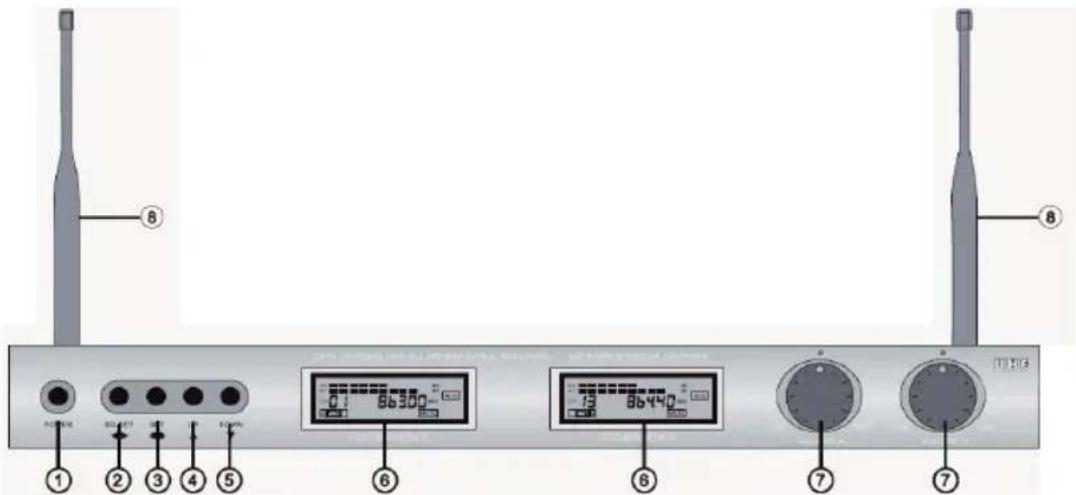

Descrierea receiverului:

1. POWER (Alimentare electrică): Comutatorul On/Off (Pornit/Oprit).
2. SELECT (Selectare): Buton de comutare între receiverurile A și B, pentru a putea utiliza butoanele 3, 4 sau 5.
3. SET (Setare): Buton pentru setarea funcțiilor, pentru acord sau pentru canalele presetate.
4. UP (Sus): Buton pentru acordarea în sus sau pentru selectarea în sus a canalelor presetate.
5. DOWN (Jos): Buton pentru acordarea în jos sau pentru selectarea în jos a canalelor presetate.
6. DISPLAY (Afişaj): Separat atât pt. receiverul A, cât și pt. receiverul B.
7. VOLUME CONTROL (Control volum sunet): Separat atât pt. receiverul A, cât și pt. receiverul B.
8. ANTENNA (Antenă): Antenă separată atât pt. receiverul A, cât și pt. receiverul B.

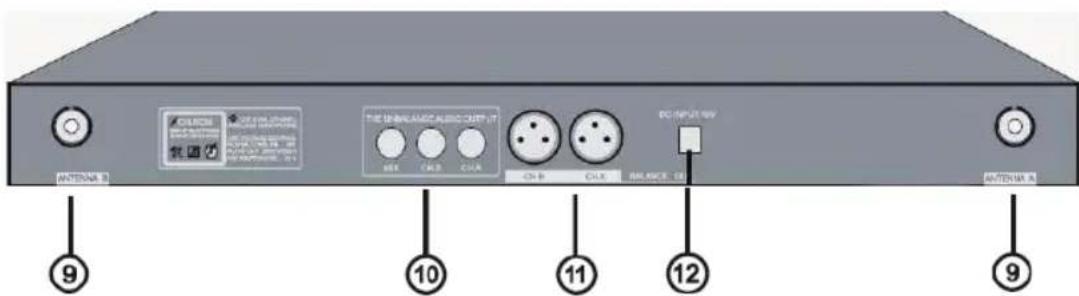

1. ANTENNA CONNECTOR (Conector de antenă): Pentru conectarea antenei A, cât și a antenei B.
2. UNBALANCED AUDIO OUTPUT (leşire audio neechilibrată): leşire de 6,35 mm pentru semnal mixat (A+B) sau pentru semnalul separat al receiverului A, respectiv al receiverului B.
3. BALANCED AUDIO OUTPUT (leşire audio echilibrată): leşire XLR separată pentru semnalul receiverului A și al receiverului B

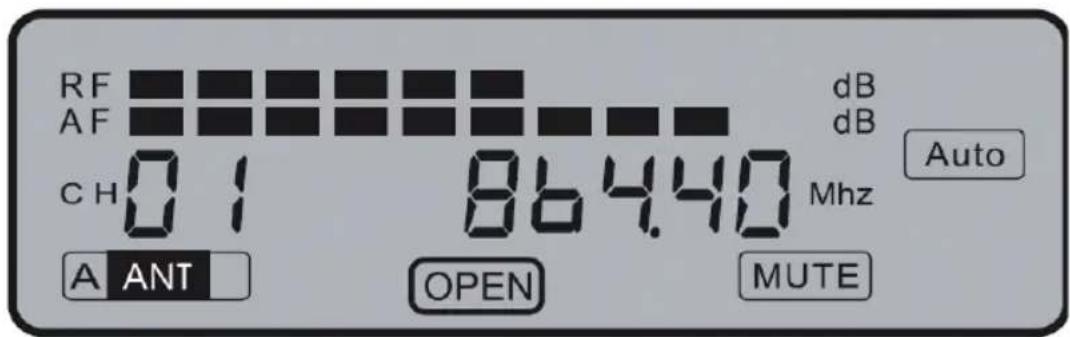

Prezentarea afișajului LCD al receiverului:

• RF: Indică puterea semnalului recepționat de către microfon.
• AF: Indică puterea semnalului audio receptionat de câtre microfon.
• CH01: Canalul presetat selectat.
- A ANT: Antena care recepționează semnalul microfonului (A pt. receiverul A și B pt. receiverul B).
• 864.40: Frecventa canalului presetat si selectat de câtre Dvs.
- OPEN: Indică receiverul (afișajul) care este selectat pentru a fi utilizat cu butoanele 2 - 5.
- AUTO: Indică oprirea microfonului. Acest mesaj apare și atunci când nu există conexiune cu microfonul pe frecvența afișată pe display.
- MUTE: Nu există semnal audio de ieșire către mixer sau amplificator deoarece microfonul este oprit sau microfonul nu recepționează nimic.

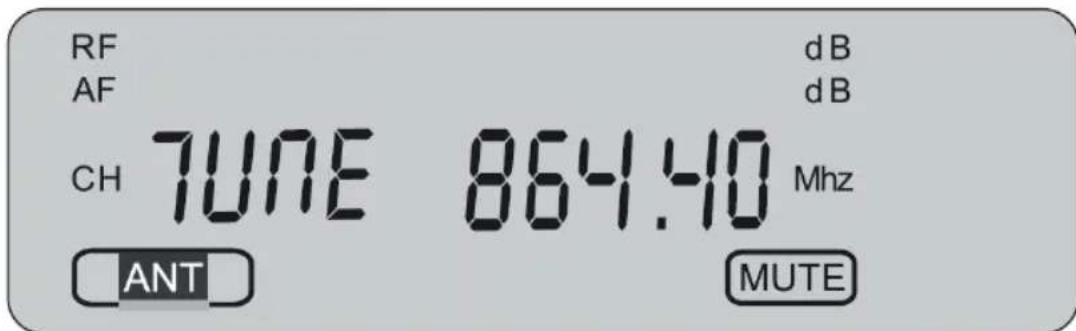

- TUNE: Apăsați butonul SELECT (Selectare) (2), pentru a comuta între acordul manual sau selectarea canalelor presetate. Utilizând acordul manual frecvența se poate selecta în pași de 0,05 MHz-i. Plaja de selectare este: 840,00 - 868,00 MHz. Această funcție oferă posibilitatea utilizării și a altor microfoane wireless care funcționează în plaja de frecvență între 840,00 - 868,00 MHz. Observație: Microfoanele furnizate sunt setate din fabrică în plaja de frecvență între 863,00 - 865,00 MHz.

OBSERVATIE IMPORTANTĂ:

Utilizarea în conformitate cu reglementările locale a frecvențelor alocate și evitarea interferențelor cu ceilalți utilizatori reprezintă obligația utilizatorului.

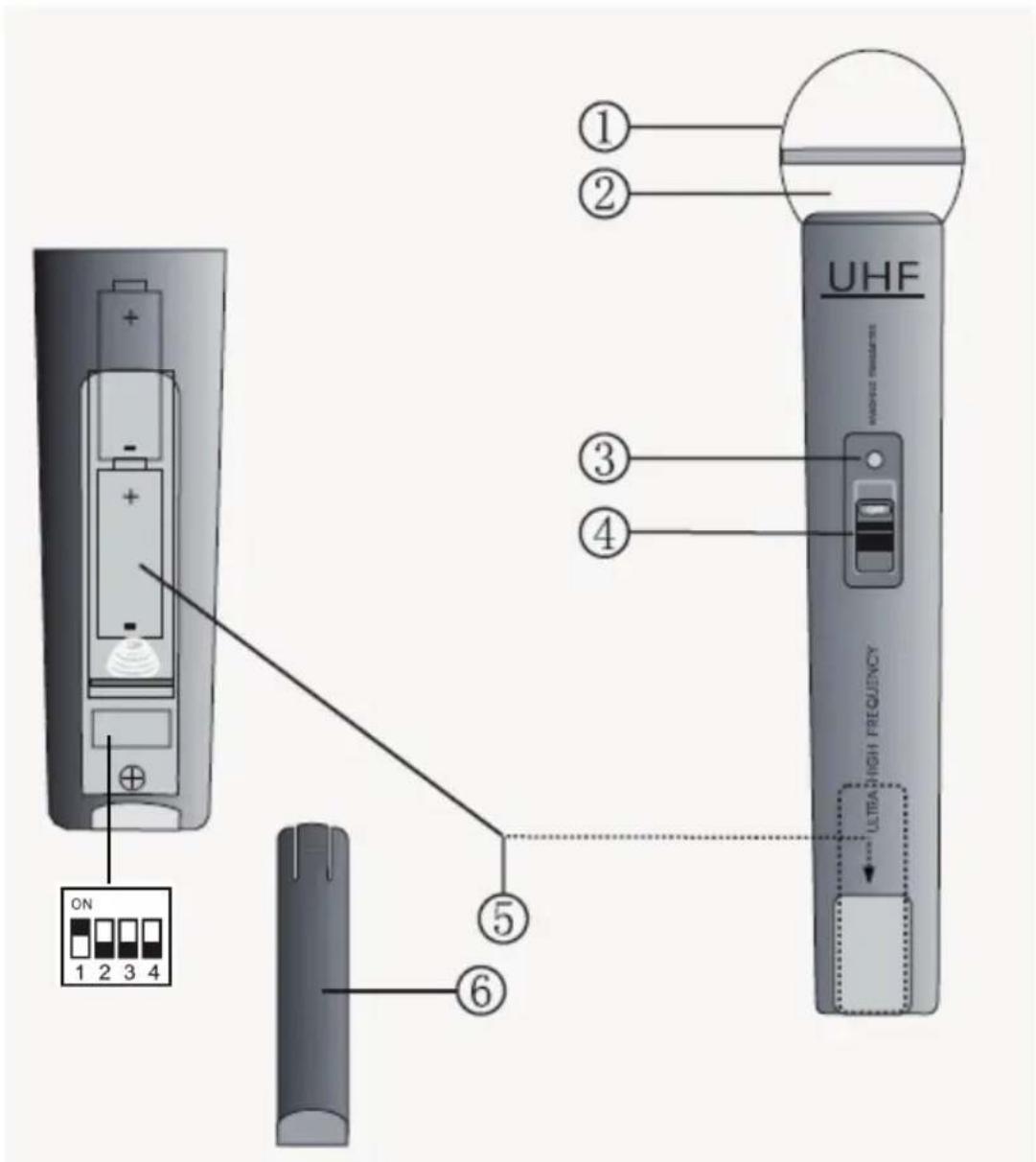

Prezentarea microfonului:

1. GRILĂ PROTECTOARE: Acoperă și protejează piesele interne ale microfonului.
2. PIESĂ INTERNĂ A MICROFONULUI: Culege semnalul audio.
3. INDICATORUL ALIMENTĂRII ELECTRICE / SĂRII BATERIEI: Pâlpâie o singură dată la alimentarea electrică a aparatului și arde continuu dacă bateria este în curs de descărcare.
4. COMUTATOR ON/OFF (Pornit/Oprit): 3 poziții: ON (Pornit), MUTE (oprire temporară - poziția din mijloc)sau OFF (Oprit).
5. COMPARTIMENTUL BATERIILOR: 2 baterii de tip AA
6. CAPACUL COMPARTIMENTULUI BATERIILOR: Face posibil accesul în compartimentul bateriilor

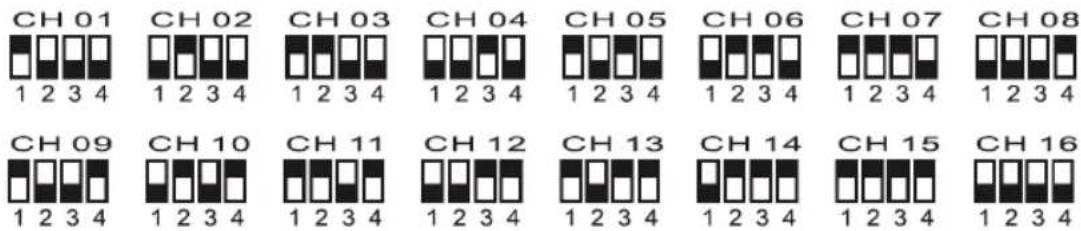

Selectarea canalelor la microfon:

Utilizare

1. Ridicați antenele în poziție verticală, pentru o recepție optimă a semnalului provenit de la microfon.
2. Conectați cablul de conectare cu jackuri de 6,35 mm la ieșirea receiverului și la intrările mixerului sau al amplificatorului. Sau: conectați receiverul cu cablul XLR (nefurnizat), canal cu canal (A/B), la mixer sau la amplificator.
3. Conectați jackul DCal adaptorului AC/DC la intrarea DC de pe spatele receiverului. Conectați ștecherul la o priză de rețea și porniți receiverul cu butonul Power (Alimentare electrică).
4. Deschideți compartimentul bateriilor microfonului și introduceți 2 baterii de tip AA cu polaritățile corecte. Selectați un canal.
5. După închiderea capacului compartimentului bateriilor, porniți microfonul cu comutatorul ON/OFF (Pornit/Oprit).
6. Sistemul este gata de utilizare.

Specificații tehnice:

• Plaja de frecvență: UHF 840-868 MHz
  • Frecventa presetată: UHF 863-865 MHz
• Puterea de transmisie: 10 mW
• Plaja dinamică: > 90 dB
  • Distorsiuni armonice totale: < 0,5%
  • Răspuns în frecvență: 40 Hz - 15 KHz, ± 3 dB
• Modulare: FM
  • Nivel ieşire audio: 0 - ± 400 mV
• Alimentare electrică: 230-240 V AC, 17 V DC
• Consum de curent: ± 4 W
• Raport semnal/zgomot: > 90 dB
  • Baterii: 4 baterii de tip AA la 1,5 V
  • Durata de viață a bateriei: ± 4-6 ore

Declaratie de conformitate

Noi,

Nedis B.V.

De Tweeling 28

Declarăm că acest produs:

Marca: König Electronic

Model: KN-MICW620

Descriere: Sistem cu microfon wireless

Este în conformitate cu următoarele standarde:

EN 50371

EN 60065

EN 301 489-1/-9

EN 301 422-1/-2

Şi este în conformitate cu cerințele directivei 1999/5/EC ale Uniunii Europene.

's-Hertogenbosch, 19.01.2009

J. Gilad

Director achiziții

Măsuri de siguranță:

Dacă apare necesitatea serviceului, acest produs trebuie deschis NUMAI de un tehnician autorizat, pentru a evita riscul de electrocutare. Dacă în timpul

functionării a apărut o problemă, deconectați produsul de la rețea și de la celelalte aparate. Feriți produsul de apă și de umezeală.

Întreținere:

Curățarea trebuie făcută cu o cârpă uscată. Nu folosiți solventi sau agenti de curățare abrazivi.

Garantie:

Nu oferim nicio garanție și nu ne asumăm niciun fel de responsab schimbărilor sau modificărilor aduse acestui produs sau în cazul deteriorării cauzate de utilizarea incorectă a produsului.

Generalități:

Designul și specificațiile produsului pot fi modificate fără o notificare prealabilă.

Toate siglele mărcilor și numele produselor sunt mărci comerciale sau mărci comerciale înregistrate ale proprietarilor de drept și aici sunt recunoscute ca atare.

Atentie:

Acest produs este marcat cu acest simbol. Acesta indică faptul că produsele electrice și electronice uzate nu trebuie aruncate în gunoiul menajer. Aceste produse au un sistem separat de colectare.
