Tip de produs	Set microfon fără fir
Marcă	König Electronic
Model	KN-MICW610 (KNMICW610UK)
Număr de microfoane	2 microfoane semi-profesionale
Frecvența canalului A	UHF 863,20 MHz
Frecvența canalului B	UHF 865,00 MHz
Putere de transmisie	10 mW
Gamă dinamică	>90 dB
Distorsiune armonică totală	<0,5%
Răspuns în frecvență	40 Hz - 15 kHz (±3 dB)
Modulație	FM
Nivel de ieșire audio	0 - ±400 mV
Alimentare electrică (receptor)	230-240 VCA / 17 VCC (adaptor de rețea)
Consum electric	±4 W
Baterii (microfon)	2 × AA 1,5 V
Durata de viață a bateriilor	±4 până la 6 ore
Ieșiri audio (receptor)	1 ieșire 6,35 mm asimetrică, 1 ieșire XLR simetrică
Antenă	Antenă dedicată pe receptor
Întreținere	Curățați cu o cârpă uscată; nu utilizați solvenți
Siguranță	Nu deschideți, deconectați în caz de probleme, evitați apa
Garanție	Garanția nu este acceptată în caz de modificare sau utilizare incorectă
Conformitate	Directive UE 1999/5/CE (R&TTE)

Întrebări frecvente - KNMICW610UK KONIG

Cum să configurez microfonul fără fir?

Conectați receptorul la alimentare și la masa de mixare sau la amplificator prin ieșirile de 6,35 mm sau XLR. Introduceți 2 baterii AA în microfon, apoi porniți microfonul și receptorul. Antenele trebuie să fie ridicate pentru o recepție optimă.

Care este raza de acțiune a microfonului?

Raza tipică de acțiune este de aproximativ 30 de metri în câmp liber, dar poate varia în funcție de obstacole și interferențe. Utilizați antenele în poziție verticală pentru a îmbunătăți recepția.

Pot fi utilizate ambele microfoane simultan?

Da, cele două microfoane funcționează pe frecvențe UHF diferite (863,20 MHz și 865,00 MHz) fără interferențe. Le puteți utiliza în același timp pentru duete sau prezentări.

Ce tip de baterii trebuie să folosesc și care este durata lor de viață?

Utilizați 2 baterii AA de 1,5 V per microfon. Durata de viață este de aproximativ 4 până la 6 ore, în funcție de utilizare. Indicatorul de stare se aprinde permanent când bateriile sunt slabe.

Cum conectez receptorul la un amplificator sau o masă de mixare?

Utilizați un cablu jack de 6,35 mm (asimetric) sau un cablu XLR (simetric) pentru a conecta ieșirea audio a receptorului la intrarea amplificatorului sau a mesei de mixare.

Ce fac dacă sunetul este distorsionat?

Reduceți volumul microfonului sau al receptorului. Indicatorul de vârf (portocaliu intermitent) indică un semnal prea puternic. Reglați sensibilitatea sau îndepărtați microfonul de sursa sonoră.

Cum curăț microfonul?

Curățați exteriorul cu o cârpă uscată. Nu utilizați solvenți sau produse abrazive. Evitați ca umezeala să pătrundă în grila sau în compartimentul bateriilor.

Este microfonul compatibil cu toate amplificatoarele?

Da, datorită ieșirilor de 6,35 mm și XLR, este compatibil cu majoritatea amplificatoarelor, mixoarelor și sistemelor de sonorizare. Asigurați-vă că intrarea dispozitivului dvs. acceptă nivelul de ieșire (0-±400 mV).

Care sunt măsurile de siguranță de respectat?

Nu deschideți niciodată receptorul sau microfonul. Deconectați aparatul în caz de probleme. Evitați expunerea la apă sau umiditate. Încredințați reparațiile unui tehnician calificat.

Emite microfonul interferențe cu alte dispozitive?

Microfoanele utilizează frecvențe UHF dedicate (863-865 MHz) și au o putere de 10 mW, ceea ce minimizează interferențele. Cu toate acestea, evitați utilizarea altor dispozitive fără fir pe aceeași bandă de frecvență.

MANUAL DE UTILIZARE KNMICW610UK KONIG

Sistem cu două microfoane wireless, pentru uz semiprofesional. Indiferent dacă-l Utilizati pentru discursuri, cătat sau karaoke, acest systemd cu microfoane este gata pentru sarcina aleasa. Cele două microfoane se pot utilizes concomitant, fără a genera interferente.

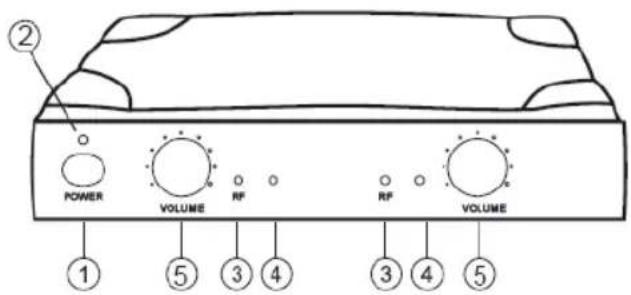

Descrierea receiverului:

1. ALIMENTARE ELECTRICA: Comutatorul On/Off (Pornit/Oprit).
2. INDICATOR ALIMENTARE ELECTRICA: Daca receiverul este alimentat electric, se aprinde o lumină rosie.
3. INDICATOR SEMNAL RF: La receptția semnalului provenit de la microfon, se aprindeși arde constant cu o lumină verde.
4. INDICATOR VÄRF DE SEMNAL: Dacă semnalul audio este prea puternic ŞI VA fi distorsionat, acesta pälpaie cu o lumină portocalie.
5. CONTROLUL VOLUMULUI SUNETULUI: Reglează puterea sunetului care iese din receiver Şi pleacăcate mixer Sau amplificator.
6. ANTENA: Pourtu receptia semnalelor provenite de la microfon.
7. INTRARE ALIMENTARE ELECTRICA: Conectorul jackului DC care vine de la adaptorul AC/DC.
8. IESIRE AUDIO: lesire de 6,35 mm pentru semnalele audio - neechilibrate - care merge la mixer Sau amplificator.
9. IESIRE AUDIO: Iesire XLR pentru semnalele audio - echilibrate - care merge la mixer sau amplificator.

Prezentarea microfonului:

1. GRILÄ DE PROTECTIE: Acoperà sì protejează piesele interne ale microfonului.
2. PIESA COMPONENTA MICROFON: Culege semnalul audio.
3. INDICATOR ALIMENTARE ELECTRICA / STARE BATERIE: LaPornie palpaise o singura data si arde constant dacabateria este in curs de descarcare.
4. COMUTATOR ON/OFF (Pornit/Oprit): 3 poziţii: ON (Pornit), MUTE (Opri re temporara sunet, poz. din miłoc) pau OFF (Oprit)
5. COMPARTIMENTUL BATERIILOR: Pt. 2 baterii de tip AA
6. CAPACUL COMPARTIMENTULUI BATERIILOR: Permite accesul in compartmentul bateriilor.

Utilizare

1. Ridicati antenele in poziie verticala, pentru o recepiie optima a semnalelor provenite de la microfoane.
2. Conecta ti cablul cu jackurile de 6,35 mm la iesirea receiveurului, respectiv la intrarea mixerului Sau amplificatorului. Sau: conecta ti receiveurul cu cablul XLR (nefurnizat), canal cu canal (A/B), la mixer sau amplificator.
3. Conectaşi jackul DC al adaptorului AC/DC la intrarea DC aflata pe spatele receiverului. Conectaşi stecherul la o przyă de pereteși porniti receiverul cu butonul Power (Alimentare electrică).
4. Deschidei compartmentul bateriilor microfonului si introducei 2 baterii de tip AA, cu polaritateile corecte.
5. După inchiderea capacului compartmentului baterilor, porniti microfonul cu ajutorul comutatorului ON/OFF (poz. ON).
6. Sistemul este pregătit de'utilizare.

Specifications tehnice:

• Frecventa pe canalul A: UHF 863,20 MHz
• Frecventa pe B: UHF 865,00 MHz
  Putere de transmisie: 10 mW
• Plaja dinamica: > 90 dB
  Distorsiuni armonice totale: < 0.5%
  Raspuns in freventa: 40 Hz - 15 KHz, ±3 dB
  Modularea: FM
  Nivel isire audio: 0 - ± 400mV
• Alimentarea electrica: 230-240 V AC, 17 V DC
• Consum deurrent: ±4 W
• Raport semnal/zgomot: >90 dB
  Bacteria: 2 buc. de tip AA la 1,5 V
  Durata de viata a bateriei: ± 4-6 ore

Declaratie de conformitate

Noi,

Nedis B.V.

De Tweeling 28

Declaram că acest produs:

Marca: Konig

Electronic

Model: KN-MICW610

Descriere: Sistem cu microfon wireless

Este in conformitate cu urmatoarele standarde:

EN 50371

EN 60065

EN301489-1/-9

EN 300 422-1/-2

Si este in conformitate cu cerintele directivei 1999/5/EC ale Uniunii Europene.

's-Hertogenbosch, 19.01.2009

J. Gilad

Director achizitii

Măsuri de siguranta:

Dacă apare necesitatea serviceului, pentru a evita riscul de electrocutare, aest produs trebuie beschis NUMAI de un tehnician autorizat. Dacă in decursul

functionarii a aparut o problema, deconnectati aparatul de la retea si de la aparatele conexe. Feriti produsul de apa si de imezeală.

Intretinere:

Curatarea trebuie facute cu o cárpa uscata. Nu folositi solventi tau agenti de curatare abrazivi.

Garantie:

Nu oferim nicio garanctie siniune asumam niciun fel de respons schimbbarilor sau modificarilor aduse acestui produs saun czul deteriorarii cauzate de utilizarea incorecta a produsului.

Generaliatai:

Designul si specificatiile produsului pot fi modificare fara o notificare prealabila. Toate siglele marcilor si denomirile produselor sunt marmi commerciale sau marmi commerciale inregistrate ale proprietarilor de drept si prin preventa sunt recunoscute ca atare.

Atentie:

Acest produs este marcat cu acest simbol. Acesta indica faptul că produsele electriceși electronice uzate nu trebuie aruncate in gunoiul menajer. Aceste produse au un system separat de colectare.
