Producttype	Draadloos microfoonset
Merk	König Electronic
Model	KN-MICW610 (KNMICW610UK)
Aantal microfoons	2 semi-professionele microfoons
Frequentie kanaal A	UHF 863,20 MHz
Frequentie kanaal B	UHF 865,00 MHz
Zendvermogen	10 mW
Dynamisch bereik	>90 dB
Totale harmonische vervorming	<0,5%
Frequentierespons	40 Hz - 15 kHz (±3 dB)
Modulatie	FM
Audio-uitgangsniveau	0 - ±400 mV
Voeding (ontvanger)	230-240 VAC / 17 VDC (netadapter)
Stroomverbruik	±4 W
Batterijen (microfoon)	2 × AA 1,5 V
Batterijduur	±4 tot 6 uur
Audio-uitgangen (ontvanger)	1 asymmetrische 6,35 mm uitgang, 1 symmetrische XLR uitgang
Antenne	Speciale antenne op de ontvanger
Onderhoud	Reinigen met een droge doek; geen oplosmiddelen gebruiken
Veiligheid	Niet openen, stekker uittrekken bij problemen, water vermijden
Garantie	Garantie niet geldig bij wijziging of onjuist gebruik
Conformiteit	EU-richtlijnen 1999/5/EG (R&TTE)

Veelgestelde vragen - KNMICW610UK KONIG

Hoe stel ik de draadloze microfoon in?

Sluit de ontvanger aan op de voeding en op de mengtafel of versterker via de 6,35 mm of XLR-uitgangen. Plaats 2 AA-batterijen in de microfoon en schakel de microfoon en ontvanger in. De antennes moeten rechtop staan voor optimale ontvangst.

Wat is het bereik van de microfoon?

Het typische bereik is ongeveer 30 meter in open veld, maar kan variëren afhankelijk van obstakels en storingen. Gebruik de antennes in verticale positie om de ontvangst te verbeteren.

Kunnen beide microfoons tegelijkertijd worden gebruikt?

Ja, beide microfoons werken op verschillende UHF-frequenties (863,20 MHz en 865,00 MHz) zonder storing. U kunt ze tegelijkertijd gebruiken voor duetten of presentaties.

Welk type batterijen moet ik gebruiken en wat is de levensduur?

Gebruik 2 AA-batterijen van 1,5 V per microfoon. De batterijduur is ongeveer 4 tot 6 uur, afhankelijk van het gebruik. Het statuslampje brandt continu wanneer de batterijen bijna leeg zijn.

Hoe sluit ik de ontvanger aan op een versterker of mengtafel?

Gebruik een 6,35 mm jackkabel (asymmetrisch) of een XLR-kabel (symmetrisch) om de audio-uitgang van de ontvanger aan te sluiten op de ingang van uw versterker of mengtafel.

Wat te doen als het geluid vervormd is?

Verminder het volume van de microfoon of de ontvanger. Het piekindicatielampje (knipperend oranje) geeft een te sterk signaal aan. Pas de gevoeligheid aan of houd de microfoon verder van de geluidsbron.

Hoe reinig ik de microfoon?

Reinig de buitenkant met een droge doek. Gebruik geen oplosmiddelen of schurende middelen. Voorkom dat er vocht in het rooster of het batterijvak komt.

Is de microfoon compatibel met alle versterkers?

Ja, dankzij de 6,35 mm en XLR-uitgangen is hij compatibel met de meeste versterkers, mixers en geluidsinstallaties. Zorg ervoor dat de ingang van uw apparaat het uitgangsniveau (0-±400 mV) accepteert.

Welke veiligheidsmaatregelen moet ik nemen?

Open nooit de ontvanger of de microfoon. Trek de stekker uit het stopcontact bij problemen. Vermijd blootstelling aan water of vocht. Laat reparaties over aan een gekwalificeerde technicus.

Veroorzaakt de microfoon storing met andere apparaten?

De microfoons gebruiken speciale UHF-frequenties (863-865 MHz) en hebben een vermogen van 10 mW, wat storing minimaliseert. Vermijd echter het gebruik van andere draadloze apparaten op dezelfde frequentieband.

GEBRUIKSAANWIJZING KNMICW610UK KONIG

GEBRUIKSAANWIJZING (p. 17)

DRAADLOOS

MANUALE (p.22)

IMPIANTOMICROFONICO

5215MC's-Hertogenbosch

The Netherlands

Tel.: [phone]

Email: [e-mail]

5215MC's-Hertogenbosch

Niederlande

Tel.: [phone]

Email: [e-mail]

5215MC's-Hertogenbosch

Pays-Bas

Tel.:[phone]

E-mail:[e-mail]

Draadloos microfoonsysteme met twee microfoons geschikt voor semiprofessioneel gebruik. Of u het gaat gebruiken voor een toespraak, een zangdebuut of een karaoke optreden: dit microfoonsysteme is er maar voor. U kunt beiden microfoons tegelijkkertijd storingsvrij gebruiken.

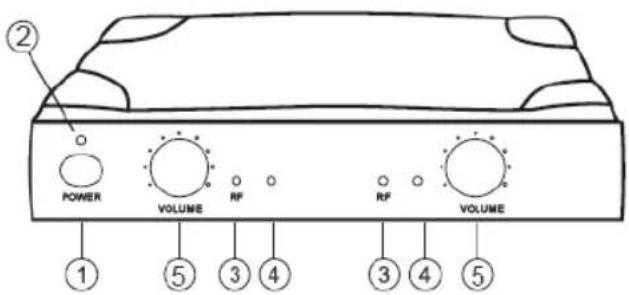

Beschrijving ontvanger:

1. POWER: Aan-/uit knop
2. POWER AANDUIDING: Gaat rood branden als de ontvanger is ingeschakeld
3. RF-SIGNAALAANDUIDING: Gaat constant groen branden als er een microfoonsignaal wordt ontvangen
4. PIEK AANDUIDING: Gaat oranje knipperen als het audiosignaal te luid is of cervormd wordt
5. VOLUME BEDIENING: Regelt het uitgangsvolume van de ontvanger waar het mengpaneel of de versterker
6. ANTENNES: Voor de ontvangst van de microfoonsignalen
7. POWER INGANG: Transformatoraansluiting
8. AUDIO UIT: 6.35mm uitgang van de audiosignalen maar eenCCCCCC of een versterker (ongebalanceeer)
9. AUDIO UI: XLR-uitgang van de audiosignalen maar eenCCCCCC of een versterker (gebalanceerd)

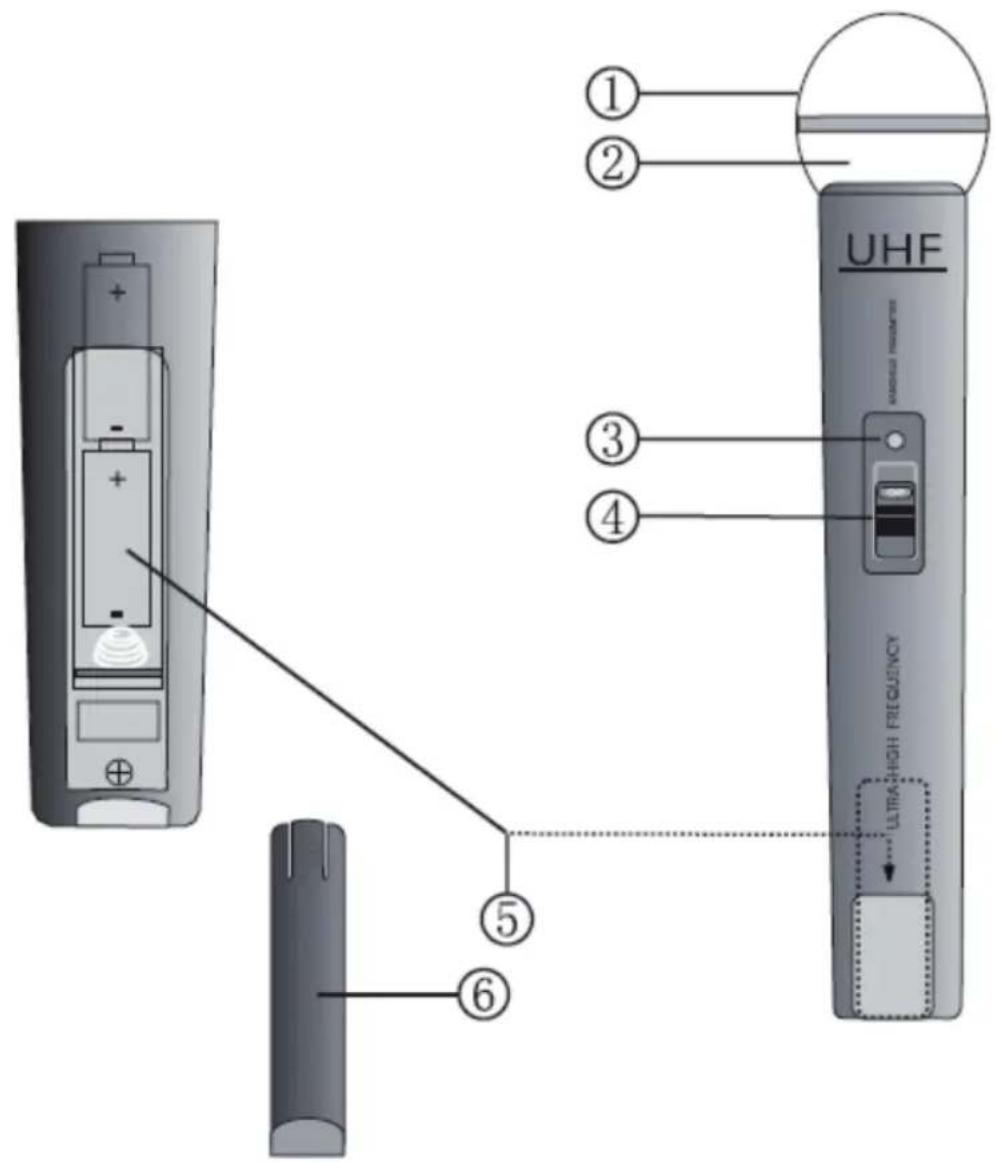

Beschrijving microfoon:

1. GAASKAP: Bedekt en beschermt het microfoonelement.
2. MICROFOONELEMENT (binnenin):Vangt geluiden op.
3. IN GEBRUK / BATTERIJSTATUS AANDUIDING: Knippert een keer bij het inschakenen brandt constant als de batterij leeg raakt.
4. AAN/UIT SCHAKELAAR: 3 Posities voor AAN, GEDEMPT (middelste positie) of UIT.
5. BATTERIJVAKJE: Voor 2x AA batterijen.
6. BATTERIKLEPJE: Geeft toegang tot het batterijvakje

Bediening:

1. Zet de antennes rechtsop voor de optimale ontvangst.
2. Sluit de microfoonkabel met de 6.35mm stekkers aan op de uitgang van de ontvanger en op een mengpaneel of een versterker. U kunt de ontvanger ook aansluiten met een XLR-kabel (niet bijgeleverd) per kanaal (A/B) maar een mengpaneel of een versterker.
3. Sluit de stekker van de transformator aan op de POWER ingang aan de achterkant van de ontvanger. Steek de transformatorstekker in een stopcontact en schakel de ontvanger in met de aan/uit knop.
4. Open het batterijvakje van de microfoon enplaats 2x AA batterijen, denk om de juiste polariteit.
5. Schakel, na het sluiten van het batterijvakje, de microloon in met de AAN/UIT schakelaar.
6. Het systemd is nu klaar voor gebruik.

Specifications:

Frequentie kanaal A: UHF 863,20 MHz
Frequentie kanaal B: UHF 865,00 MHz
Zendvermogen: 10 mW
- Dynamisch bereik: > 90 dB
- Totale harmonische verrorming: < 0.5%
Frequentiegevoeligheid: 40 Hz-15 KHz, ±3 dB
Modulatie: FM
Audio-uitgangsiveau: 0-±400 mV
Voeding: 230 - 240 V wisselstroom ~ 17 V gelijkstroom
- Energieverbruik: ±4 W
- Signaal/ruis verholding: > 90 dB
- Batterijen: 2x AA 1.5 V
- Batterijduur: circa 4 ~ 6 uu

Conformiteitsverklaring

Wij,

Nedis BV

De Tweeling 28

5215 MC ’s-Hertogenbosch

Nederland

Tel.: [phone]

E-mail: [e-mail]

verklaren dat het product:

Merknaam: König Electronic

Model: KN-MICW610

Omschrijving: Draadloos microfoonsystem

in overeenstemming met de volgende normen is

EN 50371

EN 60065

EN301489-1/-9

EN 300 422-1/-2

en voldoet aan de vereiste richtlijn 1999/5/EG van de Europese Unie.

s-Hertogenbosch, 19 januari 2009

Mevr.J.Gilad

Director inkoop

Veiligheidsvoorzorgsmaatregelen:

LET OP:

GEVAAR VOOR ELEKTRISCHE SCHOK NET OPENEN

Wanner service of reparatieoodzakelijk is, mag dit product UITSLUITEND door een geauthoriseerde technicus geopend worden; dit om de kans op het

krijgen van een elektrische schok te voorkomen. Als er een probleem optreedt, koppel

het product dan los van het Lichtnet en van andere apparatuur. Stel het product Niet bloot aan water of vocht.

Onderhoud:

Uitsluitend reinigen met een droge doek. Gebruik geen reinigingsmiddelen of schuurmiddelen.

Garantie:

Voor wijzigingen en veranderingen aan het product of schade veroorzaakt door een verkeerd gebruik van dit product, kan geen aansprakelijkheid worden geaccepteerd.

Tevens verwalt daardoorde garantie.

Algemeen:

Wijziging van ontwerp en specificaties zonder voorafgaande mededeling onder Voorbehoud.

Alle logo's, merken en productnamen zijn handelsmerken of geregistreerde handelsmerken van de respectievelijke eigenaren en worden hierbij als zodanig erkend.

Let op:

Dit product is voorzien van dit symbool. Dit symbool geeft aan dat afgedankte elektrische en elektronische producten Niet met het gewone huisafval verwijderd moot worden. Voor dit soort producten zijn er speciale inzamelingspunten.
