KNMICW610UK - Mikrofon KONIG - Kostenlose Bedienungsanleitung

Produkttyp	Drahtloses Mikrofon-Set
Marke	König Electronic
Modell	KN-MICW610 (KNMICW610UK)
Anzahl der Mikrofone	2 semi-professionelle Mikrofone
Frequenz Kanal A	UHF 863,20 MHz
Frequenz Kanal B	UHF 865,00 MHz
Sendeleistung	10 mW
Dynamikbereich	>90 dB
Gesamtklirrfaktor	<0,5%
Frequenzgang	40 Hz - 15 kHz (±3 dB)
Modulation	FM
Audio-Ausgangspegel	0 - ±400 mV
Stromversorgung (Empfänger)	230-240 VAC / 17 VDC (Netzteil)
Stromverbrauch	±4 W
Batterien (Mikrofon)	2 × AA 1,5 V
Batterielebensdauer	±4 bis 6 Stunden
Audioausgänge (Empfänger)	1 unsymmetrischer 6,35-mm-Ausgang, 1 symmetrischer XLR-Ausgang
Antenne	Dedizierte Antenne am Empfänger
Wartung	Mit einem trockenen Tuch reinigen; keine Lösungsmittel verwenden
Sicherheit	Nicht öffnen, bei Problemen ausstecken, Wasser vermeiden
Garantie	Garantie nicht akzeptiert bei Modifikation oder falscher Nutzung
Konformität	EU-Richtlinien 1999/5/EG (R&TTE)

Häufig gestellte Fragen - KNMICW610UK KONIG

Wie richtet man das drahtlose Mikrofon ein?

Schließen Sie den Empfänger an die Stromversorgung und über die 6,35-mm- oder XLR-Ausgänge an das Mischpult oder den Verstärker an. Legen Sie 2 AA-Batterien in das Mikrofon ein, schalten Sie dann das Mikrofon und den Empfänger ein. Die Antennen sollten für optimalen Empfang aufgestellt sein.

Wie groß ist die Reichweite des Mikrofons?

Die typische Reichweite im Freien beträgt etwa 30 Meter, kann aber je nach Hindernissen und Störungen variieren. Verwenden Sie die Antennen in vertikaler Position, um den Empfang zu verbessern.

Kann man beide Mikrofone gleichzeitig verwenden?

Ja, beide Mikrofone arbeiten auf unterschiedlichen UHF-Frequenzen (863,20 MHz und 865,00 MHz) ohne Störungen. Sie können sie gleichzeitig für Duette oder Präsentationen verwenden.

Welcher Batterietyp wird verwendet und wie lange halten sie?

Verwenden Sie 2 AA-Batterien (1,5 V) pro Mikrofon. Die Betriebsdauer beträgt je nach Nutzung etwa 4 bis 6 Stunden. Die Statusleuchte leuchtet dauerhaft, wenn die Batterien schwach sind.

Wie schließt man den Empfänger an einen Verstärker oder ein Mischpult an?

Verwenden Sie ein 6,35-mm-Klinkenkabel (unsymmetrisch) oder ein XLR-Kabel (symmetrisch), um den Audioausgang des Empfängers mit dem Eingang Ihres Verstärkers oder Mischpults zu verbinden.

Was tun, wenn der Ton verzerrt ist?

Reduzieren Sie die Lautstärke des Mikrofons oder des Empfängers. Die Spitzenanzeige (blinkend orange) zeigt ein zu starkes Signal an. Passen Sie die Empfindlichkeit an oder entfernen Sie das Mikrofon von der Schallquelle.

Wie reinigt man das Mikrofon?

Reinigen Sie die Außenseite mit einem trockenen Tuch. Verwenden Sie keine Lösungsmittel oder Scheuermittel. Vermeiden Sie, dass Feuchtigkeit in den Gitterkorb oder das Batteriefach eindringt.

Ist das Mikrofon mit allen Verstärkern kompatibel?

Ja, dank der 6,35-mm- und XLR-Ausgänge ist es mit den meisten Verstärkern, Mischpulten und Beschallungsanlagen kompatibel. Stellen Sie sicher, dass der Eingang Ihres Geräts den Ausgangspegel (0-±400 mV) akzeptiert.

Welche Sicherheitsvorkehrungen sind zu beachten?

Öffnen Sie niemals den Empfänger oder das Mikrofon. Ziehen Sie das Gerät bei Problemen ab. Vermeiden Sie jegliche Einwirkung von Wasser oder Feuchtigkeit. Überlassen Sie Reparaturen einem qualifizierten Techniker.

Verursacht das Mikrofon Störungen mit anderen Geräten?

Die Mikrofone verwenden dedizierte UHF-Frequenzen (863-865 MHz) und haben eine Leistung von 10 mW, was Störungen minimiert. Vermeiden Sie jedoch die Verwendung anderer drahtloser Geräte im selben Frequenzband.

BEDIENUNGSANLEITUNG KNMICW610UK KONIG

Drahtloses Mikrofonsystem mit 2 Mikrofonen, das für semiprofessionelle Anwendung geeignet ist. Egal, ob Sie es für eine Rede, ein Gesangsdebüt oder eine Karaoke-Veranstaltung benutzen: diesen Mikrofonsystem erfüllt seine Aufgabe. Sie können beide Mikrofone gleichzeitig benutzen, ohne dass sie sich stären.

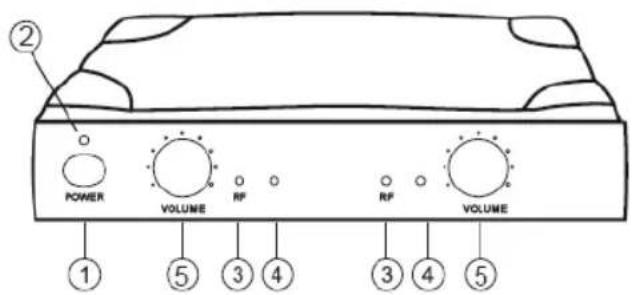

Beschreibung Empfänger:

1. POWER: An-/Austaste
2. NETZANZEIGE: Leuchtet rot, wenn der Empfänger angeschaltet ist
3. HF-SIGNAL-ANZEIGE: Leuchtet dauernd grün, wenn ein Mikrofonsignal empfangen wird
4. SPITZENANZEIGE: Blinkt orange, wenn das Audiosignal zu laut ist und verzerrt wird
5. LAUTSTÄRKEREGLER: Stellt die Ausgangslautstärke des Empfängers zum Mischpult oder Veränderer ein
6. ANTENNE: Für den Empfang der Signale vom Mikrofon
7. STROMEINGANG: Anschluss für DC-Stecker des Netzadapters
8. AUDIO OUT: 6,35 mm-Ausgang der Audiosignale für Mischpult oder Veränderer (unsymmetrisch)
9. AUDIO OUT: XLR-Ausgang der Audiosignale für Mischpult oder Veränderungen (symmetrisch)

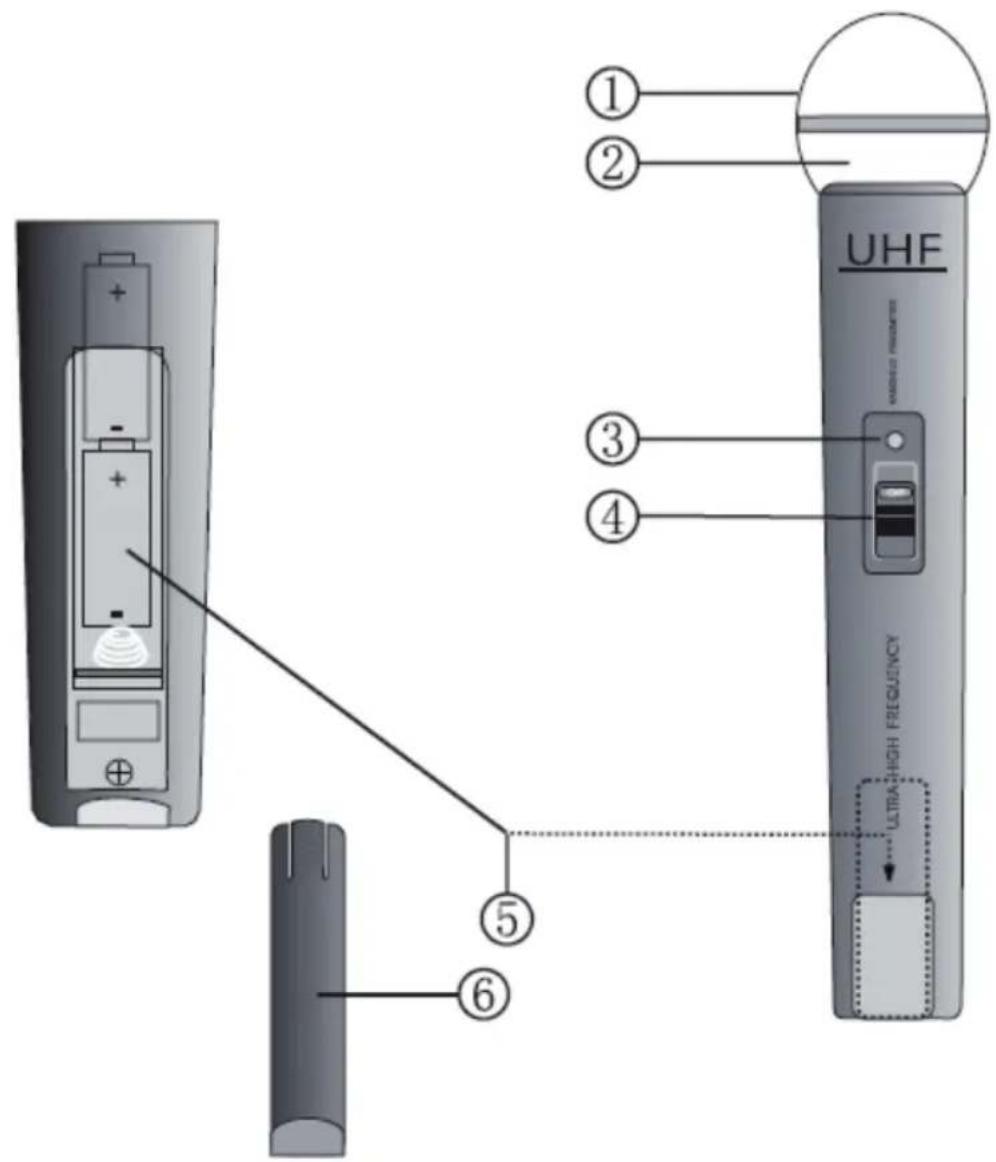

Beschreibung Mikrofon:

1. GITTER: Verdeckt und schützt das Mikrofon im Inneren
2. MIKROFONELEMENT (im Inneren): Nimmt das Audiosignal auf
3. NETZ/BATTERIELADEZUSTAND-ANZEIGE: Blinkt einmal, wenn Strom eingeschaltet wird, und leuchtet dauernd, wenn die Batterie zu Ende gehen.
4. AN-/AUSSCHALTER: 3 Positionen für AN, STUMMSCHALTEN (mittlere Position) oder AUS
5. BATTERIEFACH: Für 2 AA-Batterien
6. BATTERIEABDECKUNG: Bietet Zugang zum Batteriefach

Bedienung:

1. Richten Sie die Antenne gerade nach oben aus, um das Mikrofonsignal optimal zu empfangen.
2. Schlieben Sie das Verbindungskabel mit den 6,35 mm-Steckern an den Ausgang des Empfängers und des Mischpuls oder Verstärkers an. Oder schreiben Sie den Empfänger mit dem XLR-Kabel (nicht mitgeliefert) pro Kanal (A/B) an ein Mischpult oder einen Verstärker an.
3. SchlieBen Sie den DC-Stecker des Netzadapters an den DC-Eingang an der Rückseite des Empfängers an. SchlieBen Sie den Netzstecker an eine Wandsteckdose an und schalten den Empfänger mit der Netztaste an.
4. Öffnen Sie das Batteriefach des Mikrofons und legen 2 AA-Batterien mit der richtigen Polarität ein.
5. Nach dem Schlieben des Batteriefachs schalten Sie das Mikrofon mit dem An-/ Ausschalter an.
6. Das System ist nun betriebsbereit.

Technische Daten:

• Frequenz Kanal A: UHF 863,20 MHz
• Frequenz Kanal B: UHF 865,00 MHz
• Sendleistung: 10 mW
• Dynamischer Bereich: > 90 dB
• Klirrfaktor: < 0.5%
• Frequenzgang: 40 Hz-15 kHz, ±3 dB
  Modulation: FM
  Audioausgang: 0 - 400 mV
  Stromversorgung: 230-240 V AC, 17 V DC
  Stromverbrauch: 4 W
• Störabstand: > 90 dB
• Batterie: 2x AA 1,5 V
  Lebensdauer der Batterie: 4-6 Stunden

EG-Konformitätserklärung

Wir,

Nedis B.V.

De Tweeling 28

erklärern, dass das Produkt:

Marke: König

König

Electronic

Model: KN-MICW610

Beschreibung: Drahtloses Mikrofonsystem

den folgenden Standards entspricht:

EN 50371

EN 60065

EN301489-1/-9

EN300422-1/-2

Das Produkt erfüllt die Bestimmungen der EG-Richtlinie 1999/5/EC.

s-Hertogenbosch, 19. Januar 2009

J. Gilad

Einkaufsleiterin

Sicherheitsvorkehrungen:

VORSICHT

STROMSchLAGEFAHR NICT OFFENN

Um das Risiko eines elektrischen Schlags zu verringern, sollte diese Produkte AUSSCHLIESSLICH von einem autorisierten Techniker geöffnet werden,

wenn eine Reparatur erforderlich ist. Trennen Sie das Produkt vom Stromnetz und anderen Geräten, wenn ein Problem auftreten besteht. Sorgen Sie dazu, dass das Gerät nicht mit Wasser oder Feuchtigkeit in Berührung kommt.

Wartung:

Nur mit einem trockenen Tuch säubern. Keine Reinigungs- oder Scheuermittel verwenden.

Garantie:

Es kann keine Garantie oder Haftung bei Änderungen oder Modifikationen des Produkts oder für Schäden übernommen werden, die aufgrund einer nicht ordnungsgemäßen Anwendung des Produkts entstanden sind.

Allgemeines:

Design und technische Daten können ohne vorherige Ankündigung geändert werden.

Alle Logos, Marken und Produktnamen sind Warenzeichen oder registrierte Warenzeichen ihrer jeweiligen Eigentümer und werden hiermit als solche anerkannt.

Achtung:

Dieses Produkt ist mit diesen Symbol gekennzeichnet. Es bedeutet, dass ausgediente elektrische und elektronische Produkte nicht im allgemeinen Haushaltsmüll entsorgt werden dürfen. Für diese Produkte stehen gesonderte Sammelsysteme zur Verfugung.

Copyright ©
