KNMICW610UK - Mikrofoni KONIG - Ilmainen käyttöohje ja opas

Tuotetyyppi	Langaton mikrofonisarja
Merkki	König Electronic
Malli	KN-MICW610 (KNMICW610UK)
Mikrofonien lukumäärä	2 puoliammattimaista mikrofonia
Kanava A taajuus	UHF 863,20 MHz
Kanava B taajuus	UHF 865,00 MHz
Lähetysteho	10 mW
Dynaaminen alue	>90 dB
Kokonaisharmoninen särö	<0,5%
Taajuusvaste	40 Hz - 15 kHz (±3 dB)
Modulaatio	FM
Audiolähtötaso	0 - ±400 mV
Virtalähde (vastaanotin)	230-240 VAC / 17 VDC (verkko-sovitin)
Virrankulutus	±4 W
Paristot (mikrofoni)	2 × AA 1,5 V
Paristojen kesto	±4 - 6 tuntia
Audiolähdöt (vastaanotin)	1 epäsymmetrinen 6,35 mm lähtö, 1 symmetrinen XLR-lähtö
Antenni	Vastaanottimen oma antenni
Huolto	Puhdista kuivalla liinalla; älä käytä liuottimia
Turvallisuus	Älä avaa, irrota verkkovirta ongelmatilanteessa, vältä vettä
Takuu	Takuu ei koske muutoksia tai väärinkäyttöä
Vaatimustenmukaisuus	EU-direktiivit 1999/5/EY (R&TTE)

Usein kysytyt kysymykset - KNMICW610UK KONIG

Kuinka langaton mikrofoni asetetaan käyttöön?

Kytke vastaanotin virtalähteeseen ja miksauspöytään tai vahvistimeen 6,35 mm tai XLR-lähtöjen kautta. Aseta 2 AA-paristoa mikrofoniin, kytke sitten mikrofoni ja vastaanotin päälle. Antennit on nostettava pystyyn optimaalista vastaanottoa varten.

Mikä on mikrofonin kantama?

Tyypillinen kantama on noin 30 metriä avoimessa tilassa, mutta se voi vaihdella esteiden ja häiriöiden mukaan. Käytä antenneja pystyasennossa parantaaksesi vastaanottoa.

Voidaanko molempia mikrofoneja käyttää samanaikaisesti?

Kyllä, molemmat mikrofonit toimivat eri UHF-taajuuksilla (863,20 MHz ja 865,00 MHz) ilman häiriöitä. Voit käyttää niitä samanaikaisesti duettoihin tai esityksiin.

Millaisia paristoja käytetään ja mikä on niiden kesto?

Käytä 2 AA 1,5 V paristoa per mikrofoni. Kesto on noin 4-6 tuntia käytöstä riippuen. Tilamerkkivalo palaa jatkuvasti, kun paristot ovat heikot.

Kuinka vastaanotin kytketään vahvistimeen tai mikseriin?

Käytä 6,35 mm jack-kaapelia (epäsymmetrinen) tai XLR-kaapelia (symmetrinen) liittääksesi vastaanottimen audiolähdön vahvistimen tai miksauspöydän tuloon.

Mitä tehdä, jos ääni säröytyy?

Vähennä mikrofonin tai vastaanottimen äänenvoimakkuutta. Huipun merkkivalo (oranssi vilkkuva) ilmaisee liian voimakasta signaalia. Säädä herkkyyttä tai siirrä mikrofonia kauemmas äänilähteestä.

Kuinka mikrofoni puhdistetaan?

Puhdista ulkopinta kuivalla liinalla. Älä käytä liuottimia tai hankaavia aineita. Vältä kosteuden pääsyä mikrofoniin tai paristolokeroon.

Onko mikrofoni yhteensopiva kaikkien vahvistimien kanssa?

Kyllä, 6,35 mm ja XLR-lähtöjen ansiosta se on yhteensopiva useimpien vahvistimien, miksereiden ja äänentoistojärjestelmien kanssa. Varmista, että laitteesi tulo hyväksyy lähtötason (0-±400 mV).

Mitä turvatoimia on noudatettava?

Älä koskaan avaa vastaanotinta tai mikrofonia. Irrota laite verkkovirrasta ongelmatilanteessa. Vältä altistumista vedelle tai kosteudelle. Anna korjaukset ammattitaitoisen teknikon tehtäväksi.

Aiheuttaako mikrofoni häiriöitä muille laitteille?

Mikrofonit käyttävät omia UHF-taajuuksia (863-865 MHz) ja niiden teho on 10 mW, mikä minimoi häiriöt. Vältä kuitenkin muiden langattomien laitteiden käyttöä samalla taajuuskaistalla.

KÄYTTÖOHJE KNMICW610UK KONIG

BRUKSANVISNING (s. 42)

MIKROFONIJARJESTELM

TRÄDLÖST MIKROFONSYSTEM

NAVOD KPOUZITI (s.47)

MANUAL DE UTILIZARE (p. 52)

SYSTEMS BEZDRATOVYM

SISTEM CU MICROFOANE

MIKROFONEM

WIRELESS

ENGLISH

Introduction:

Langaton mikrofonijärestelmä kahdella mikrofonilla puoliammattimaseen käyttoön. Käytipä mikrofonia puhumiseen, laulamiseen tai karaokeen, tämä mikrofonijärestelmä toimii tarpeen edellyttamalla ravalla. Voit käyttaa molempia mikrofoneja samaan aikaan ilman hairiöita.

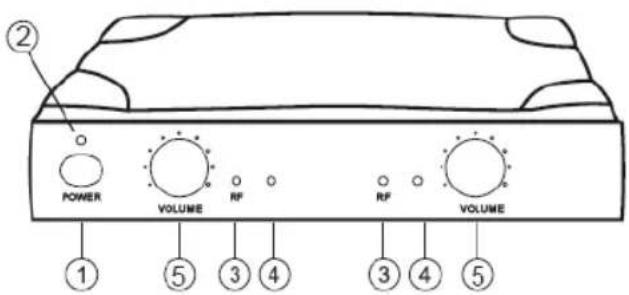

Vastaanottimen kuvaus:

1. POWER (VIRTA): Virtakytkin.
2. VIRRAN MERKKIVALO: Punainen valo palaa, kun vastaanotin on paallä.
3. RF-SIGNAALIN MERKKIVALO: Vihrea valo palaa jatkuvasti, kun mikrofonin signaalia vastaanotetaan.
4. VIRTAPIIKIN MERKKIVALO: Oranssi valo valkkyy, kun audiosignaali on lian kova ja sisaltaa hairiota.
5. AENVOIMAKKUUDEN SÄDIN: Sātāa vastaanottimen mikserille tai vahvistimelle tuleva aenenvoimakkuutta.
6. ANTENNI: Vastaanottaa mikrofonin signaalit.
7. VIRTAPISTROKE: AC/DC-virtasovittimen DC-pistokkeen liiäntä.
8. AUDIOLÄHTÖ: 6,35 mm:n audiosignaalien lahtö mikserille tai vahvistimelle (epasymmetrinen).
9. AUDIOLÄHTÖ: Audiosignaalien XLR-lähtö mikserille tai vahvistimelle (symmetrinen).

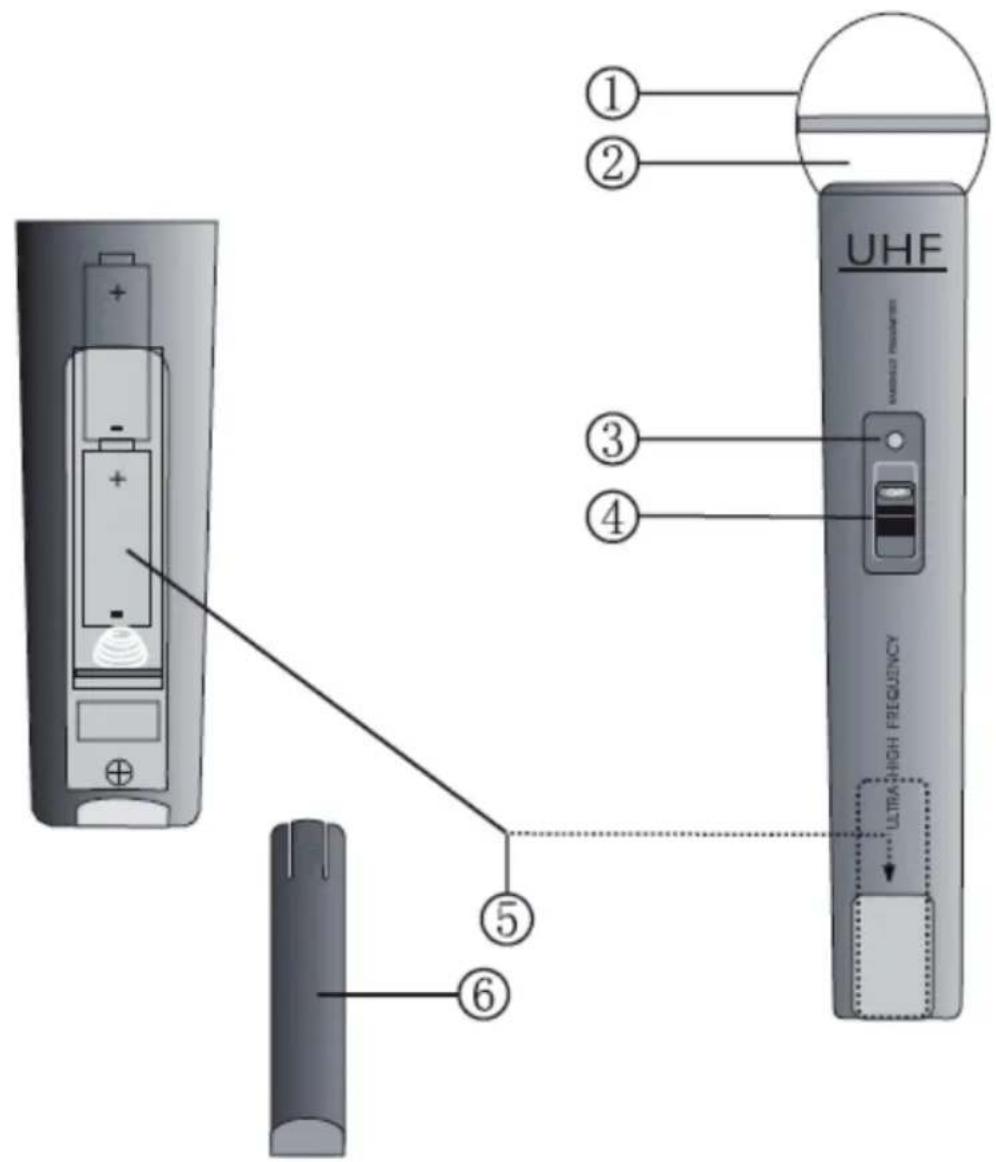

Mikrofon kuvaus:

1. RITILÄ: Peittäa ja suojaa mikrofonielementtiä.
2. MIKROFONIELEMENTTI (sisäpuolella): Poini audiosignaalin.
3. VIRRAN/AKUN MERKKIVALO: Valahtaa kerran, kun virta kytkekaa ja palaa jatkuvasti, kun akku on loppumassa.
4. VIRTAKYTKIN: 3 asentoa: ON (paallä), MUTE (mykistys, keskiasento) ja OFF (pois paalta).
5. PARISTOKOTELO: 2 x AA-paristot.
6. PARISTOKOTELON KANSI: Paristokoteloon pääseeavaamalla kotelon kannen.

Käytto:

1. Aseta antennit osoittamaan suoraan ylos, jotta ne tavoittavat mikrofonin signaalin mahdollisimman hyvin.
2. Kytke 6,35 mm:n liittimella varustetu liitantakaapeli vastaanottimen liitttimeen ja mikseriin tai vahvistimeen. Voit myos kytkea vastaanottimen XLR-kaapelilla (ei mukana) kanavakohtaisesti (A/B) mikseriin tai vahvistimeen.
3. Kytke AC/DC-sovittimen DC-liitin vahvistimen takana olevaan DC-syöttönn. Kytke pistoke pistorasiaan ja käynnistä vastaanotin virtakytkimstä.
4. Avaa mikrofonin paristokotelo ja aseta 2 x AA-paristoa paikoilleen. Muista oikea napaisuus.
5. Kun olet sulkenut paristokotelon kannen, kytke laite paallee mikrofonin virtakatkaisijasta.
6. Järnestelma on valmis käytettäväksi.

Tekniset tiedot:

Taajuus, kanava A: UHF 863,20 MHz
Taajuus, kanava B: UHF 865,00 MHz
- Siirtoteho: 10 mW
Dynaaminen alue: > 90 dB
- Harmoninen kokonaissärö: < 0,5%
- Taajuusvaste: 40 Hz-15 KHz, ±3 dB
Modulaatio: FM
Audion lahtotaso: 0 - ± 400mV
Virtalahde: 230~240 V AC, 17 V DC
- Tehonkulutus: ± 4 W
S/N-suhde: >90 dB
- Paristo: 2x AA 1,5 V
- Pariston kesto: noin 4-6 tuntia

VAATIMUSTENMUKAISUUSVAKUUTUS

Me,

Nedis B.V.

De Tweeling 28

Täytäa seuraavat standardit:

EN 50371

EN 60065

EN301489-1/-9

EN 300 422-1/-2

ja tayttä EU-direktiivien 1999/5/EY vaatumukset.

s-Hertogenbosch, 19 tammikuuta 2009

Mrs. J. Gilad

Ostojohtaja

Turvallisuuteen liittyvat varoitukset:

HUOMIO

SAHKOISKUVAARA ALA YAAV

Sahköiskuvaaran valttamiseksi taman laitteen saa avata huollon yhteydessa VAIN valtuutettu teknikko.

Kytke laite pois verkkovirrasta ja muista laitteista, jos

ongelmia esiintyy. Alä altista tuotetta vedelle tai kosteudelle.

Huolto:

Puhdista ainoastaan kuivalla kankaalla. Ålä käytä liuottimia tai hioma-aineita.

Takuu:

Takuu ja vastuuvelvolliusus mitatöityy, jos tuote vauroituu sihen tehtyjen muutoksien tai sen vaärinkäytön takia.

Yleista:

Muutoksia malliin ja teknisin ominaisuuksiin voidaan tehdä ilmoituksetta.

Kaikki logot, merkit ja tuotenimet ovat niiden vastaavien omistajien tuotemerkkejä tai rekisteröityjä tuotemerkkejä ja niitta on käsitetäv sellaisina.

Huomio:

Tuote on varustetu tällä merkillä. Se merkitsee, ettei käytettyä sahkö- tai elektronisia tuotteita saa havittä kotitalousjätteen mukana. Kyseisille tuotteille on olemassa erillinen keräysjärestelma.

Copyright ©
