Tip produs	Set microfon fără fir cu două microfoane
Marcă	Konig
Model	KNMICW610
Frecvențe de funcționare	Canal A: 863,20 MHz, Canal B: 865,00 MHz (banda UHF)
Putere de transmisie	10 mW
Gamă dinamică	> 90 dB
Distorsiune armonică totală	< 0,5 %
Răspuns în frecvență	40 Hz – 15 kHz (±3 dB)
Modulație	FM
Nivel de ieșire audio	0 – ±400 mV
Raport semnal/zgomot	> 90 dB
Alimentare receptor	Adaptor de rețea 230-240 VCA / 17 VCC, consum ±4 W
Alimentare microfoane	2 baterii AA 1,5 V per microfon
Autonomie baterii	Aproximativ 4 până la 6 ore
Conectori de ieșire audio	Ieșire 6,35 mm asimetrică și ieșire XLR simetrică
Antenă	Antenă integrată pe receptor
Indicatoare luminoase	Indicator alimentare (roșu), indicator RF (verde), indicator de vârf (portocaliu), indicator baterie microfon
Întreținere și curățare	Curățați cu o cârpă uscată, nu utilizați solvenți
Siguranță	Nu deschideți, evitați apa și umiditatea, deconectați în caz de probleme
Standarde de conformitate	EN 50371, EN 60065, EN 301489-1/-9, EN 300 422-1/-2, directiva 1999/5/CE
Garanție	Nicio garanție în caz de modificare sau utilizare incorectă

Întrebări frecvente - KNMICW610 KONIG

Cum se conectează receptorul la un amplificator sau o consolă de mixaj?

Utilizați un cablu de 6,35 mm (jack) sau un cablu XLR (nu este furnizat) pentru a conecta ieșirea audio a receptorului la intrarea amplificatorului sau consolei. Conectați adaptorul de rețea și porniți receptorul.

Ce tipuri de baterii se folosesc pentru microfoane?

Folosiți două baterii AA de 1,5 V per microfon. Respectați polaritatea indicată în compartiment. Autonomia este de aproximativ 4 până la 6 ore în funcție de utilizare.

Cum se reglează volumul microfonului?

Volumul se reglează prin controlul de volum de pe receptor. Rotiți butonul pentru a crește sau a scădea nivelul de ieșire audio către amplificator sau consolă.

Ce înseamnă indicatoarele luminoase de pe receptor?

Indicatorul roșu indică faptul că receptorul este pornit. Indicatorul verde fix indică faptul că semnalul microfonului este recepționat. Indicatorul portocaliu clipește dacă semnalul audio este prea puternic și riscă să distorsioneze.

Pot folosi ambele microfoane în același timp?

Da, ambele microfoane funcționează simultan fără interferențe deoarece folosesc două frecvențe UHF diferite (863,20 MHz și 865,00 MHz).

Cum știu dacă bateria microfonului este descărcată?

Indicatorul de stare al alimentării/bateriei de pe microfon se aprinde continuu atunci când bateria este aproape descărcată. Înlocuiți bateriile rapid.

Care este rolul poziției MUTE pe comutatorul microfonului?

Poziția intermediară (MUTE) taie sunetul lăsând microfonul pornit, utilă pentru pauze fără a opri complet dispozitivul.

Cum se îmbunătățește recepția semnalului?

Ridicați antenele receptorului vertical și plasați receptorul la o distanță rezonabilă de microfoane. Evitați obstacolele metalice.

Produsul este compatibil cu alte mărci de microfoane?

Acest sistem este conceput pentru a funcționa cu microfoanele furnizate. Utilizarea altor microfoane nu este garantată din cauza frecvențelor dedicate și a modulației specifice.

Ce fac în caz de distorsiune a sunetului?

Reduceți volumul receptorului sau îndepărtați microfonul de sursa sonoră. Dacă indicatorul portocaliu clipește, reduceți câștigul pe consolă sau amplificator.

MANUAL DE UTILIZARE KNMICW610 KONIG

Sistem cu două microfoane wireless, pentru uz semiprofesional. Indiferent dacă-l utilizes pentru discursuri, căt sau karaoke, acest sistem cu microfoane este gata pentru sarcina aleasă. Cele două microfoane se pot utilizes concomitant, fãră a genera interferente.

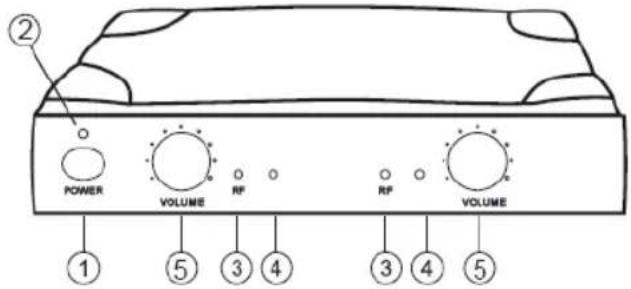

Descrierea receiverului:

1. ALIMENTARE ELECTRICA: Comutatorul On/Off (Pornit/Oprit).
2. INDICATOR ALIMENTARE ELECTRICA: Daca receiverul este alimentat electric, se aprinde o lumină rosie.
3. INDICATOR SEMNAL RF: La receptția semnalului provenit de la microfon, se aprindeși arde constant cu o lumină verde.
4. INDICATOR VÄRF DE SEMNAL: Dacă semnalul audio este prea puternic ŞI va fi distorsionat, acesta pälpaie cu o lumină portocalie.
5. CONTROLUL VOLUMULUI SUNETULUI: Reglează puterea sunetului care iese din receiver Şi pleacăcate mixer Sau amplificator.
6. ANTENA: Pourtu receptia semnalelor provenite de la microfon.
7. INTRARE ALIMENTARE ELECTRICA: Conectorul jackului DC care vine de la adaptorul AC/DC.
8. IESIRE AUDIO: lesire de 6,35 mm pentru semnalele audio - neechilibrate - care merge la mixer Sau amplificator.
9. IESIRE AUDIO: Iesire XLR pentru semnalele audio - echilibrate - care merge la mixer sau amplificator.

Prezentarea microfonului:

1. GRILÄ DE PROTECTIE: Acoperà sì protejează piesele interne ale microfonului.
2. PIESA COMPONENTA MICROFON: Culege semnalul audio.
3. INDICATOR ALIMENTARE ELECTRICA / STARE BATERIE: LaPornie palpaise o singura data si arde constant dacabateria este in curs de descarcare.
4. COMUTATOR ON/OFF (Pornit/Oprit): 3 poziţii: ON (Pornit), MUTE (Opri re temporara sunet, poz. din miłoc) pau OFF (Oprit)
5. COMPARTIMENTUL BATERIILOR: Pt. 2 baterii de tip AA
6. CAPACUL COMPARTIMENTULUI BATERIILOR: Permite accesul in compartmentul bateriilor.

Utilizare

1. Ridicati antenele in poziie verticala, pentru o recepiie optima a semnalelor provenite de la microfoane.
2. Conecta ti cablul cu jackurile de 6,35 mm la iesirea receiveurului, respectiv la intrarea mixerului Sau amplificatorului. Sau: conecta ti receiveurul cu cablul XLR (nefurnizat), canal cu canal (A/B), la mixer sau amplificator.
3. Conectaşi jackul DC al adaptorului AC/DC la intrarea DC aflata pe spatele receiverului. Conectaşi stecherul la o przyă de pereteși porniti receiverul cu butonul Power (Alimentare electrică).
4. Deschidei compartmentul bateriilor microfonului si introducei 2 baterii de tip AA, cu polaritateile corecte.
5. După inchiderea capacului compartmentului baterilor, porniti microfonul cu ajutorul comutatorului ON/OFF (poz. ON).
6. Sistemul este pregatit deutilizare.

Specifications tehnice:

• Frecventa pe canalul A: UHF 863,20 MHz
• Frecventa pe B: UHF 865,00 MHz
  Putere de transmisie: 10 mW
• Plaja dinamica: > 90 dB
  Distorsiuni armonice totale: < 0.5%
  Raspuns in freventa: 40 Hz - 15 KHz, ±3 dB
  Modularea: FM
  Nivel isire audio: 0 - ± 400mV
• Alimentarea electrica: 230-240 V AC, 17 V DC
• Consum deurrent: ±4 W
• Raport semnal/zgomot: >90 dB
  Bacteria: 2 buc. de tip AA la 1,5 V
  Durata de viata a bateriei: ± 4-6 ore

Declaratie de conformitate

Noi,

Nedis B.V.

De Tweeling 28

Declaram că acest produs:

Marca: Konig

Electronic

Model: KN-MICW610

Descriere: Sistem cu microfon wireless

Este in conformitate cu urmatoarele standarde:

EN 50371

EN 60065

EN301489-1/-9

EN 300 422-1/-2

Si este in conformitate cu cerintele directivei 1999/5/EC ale Uniunii Europene.

's-Hertogenbosch, 19.01.2009

J. Gilad

Director achizitii

Măsuri de siguranta:

Dacă apare necesitatea serviceului, pentru a evita riscul de electrocutare, aest produs trebuie beschis NUMAI de un tehnician autorizat. Dacă in decursul

functionarii a aparut o problema, deconnectati aparatul de la retea si de la aparatele conexe. Feriti produsul de apa si de imezeală.

Intretinere:

Curatarea trebuie facute cu o cárpa uscata. Nu folositi solventi tau agenti de curatare abrazivi.

Garantie:

Nu oferim nicio garanctie si nu ne asumam niciun fel de respons schimbbarilor Sau modificarilor aduse acestui produs sau in cazul deteriorarii cauzate de utilizarea incorecta a produsului.

Generaliatai:

Designul si specificatiile produsului pot fi modificare fara o notificare prealabila. Toate siglele marcilor si denomirile produselor sunt marmi commerciale sau marmi commerciale inregistrate ale proprietarilor de drept si prin preventa sunt recunoscute ca atare.

Atentie:

Acest produs este marcat cu acest simbol. Acesta indica faptul că produsele electriceși electronice uzate nu trebuie aruncate in gunoiul menajer. Aceste produse au un system separat de colectare.
