KNMICW610 - Micrófono KONIG - Manual de uso y guía de instrucciones gratis

Tipo de producto	Kit de micrófono inalámbrico con dos micrófonos
Marca	Konig
Modelo	KNMICW610
Frecuencias de funcionamiento	Canal A: 863,20 MHz, Canal B: 865,00 MHz (banda UHF)
Potencia de transmisión	10 mW
Rango dinámico	> 90 dB
Distorsión armónica total	< 0,5 %
Respuesta en frecuencia	40 Hz – 15 kHz (±3 dB)
Modulación	FM
Nivel de salida de audio	0 – ±400 mV
Relación señal/ruido	> 90 dB
Alimentación del receptor	Adaptador de corriente 230-240 VCA / 17 VCC, consumo ±4 W
Alimentación de los micrófonos	2 pilas AA de 1,5 V por micrófono
Duración de las pilas	Aproximadamente 4 a 6 horas
Conectores de salida de audio	Salida de 6,35 mm no balanceada y salida XLR balanceada
Antena	Antena integrada en el receptor
Indicadores luminosos	Indicador de alimentación (rojo), indicador RF (verde), indicador de pico (naranja), indicador de pila del micrófono
Mantenimiento y limpieza	Limpiar con un paño seco, no usar disolventes
Seguridad	No abrir, evitar el agua y la humedad, desconectar en caso de problema
Normas de cumplimiento	EN 50371, EN 60065, EN 301489-1/-9, EN 300 422-1/-2, directiva 1999/5/CE
Garantía	Sin garantía en caso de modificación o uso incorrecto

Preguntas frecuentes - KNMICW610 KONIG

¿Cómo conectar el receptor a un amplificador o a una mesa de mezclas?

Utilice un cable de 6,35 mm (jack) o un cable XLR (no incluido) para conectar la salida de audio del receptor a la entrada de su amplificador o mesa. Conecte el adaptador de corriente y encienda el receptor.

¿Qué tipos de pilas usar para los micrófonos?

Use dos pilas AA de 1,5 V por micrófono. Respete la polaridad indicada en el compartimento. La duración es de aproximadamente 4 a 6 horas según el uso.

¿Cómo ajustar el volumen del micrófono?

El volumen se ajusta mediante el control de volumen en el receptor. Gire la rueda para aumentar o disminuir el nivel de salida de audio hacia el amplificador o la mesa.

¿Qué significan los indicadores luminosos en el receptor?

El indicador rojo indica que el receptor está encendido. El indicador verde fijo indica que la señal del micrófono se recibe. El indicador naranja parpadea si la señal de audio es demasiado fuerte y corre el riesgo de distorsionarse.

¿Puedo usar los dos micrófonos al mismo tiempo?

Sí, los dos micrófonos funcionan simultáneamente sin interferencias porque utilizan dos frecuencias UHF diferentes (863,20 MHz y 865,00 MHz).

¿Cómo saber si la pila del micrófono está baja?

El indicador de estado de alimentación/pila en el micrófono se enciende permanentemente cuando la pila está casi descargada. Reemplace las pilas rápidamente.

¿Cuál es el papel de la posición MUTE en el interruptor del micrófono?

La posición intermedia (MUTE) corta el sonido mientras deja el micrófono encendido, práctica para pausas sin apagar completamente el dispositivo.

¿Cómo mejorar la recepción de la señal?

Coloque las antenas del receptor en vertical y coloque el receptor a una distancia razonable de los micrófonos. Evite obstáculos metálicos.

¿Es compatible el producto con otras marcas de micrófonos?

Este sistema está diseñado para funcionar con los micrófonos suministrados. No se garantiza el uso de otros micrófonos debido a las frecuencias dedicadas y la modulación específica.

¿Qué hacer en caso de distorsión del sonido?

Baje el volumen del receptor o aleje el micrófono de la fuente de sonido. Si el indicador naranja parpadea, reduzca la ganancia en la mesa o el amplificador.

MANUAL DE USUARIO KNMICW610 KONIG

Sistema de micrófono inalábrico con dos micrófonos ideal para un uso semi-profesional.

Ya lo utilizes para realizar un discarlo, cantar de pie o participar en un karaoke: esistema de microfono es ideal para dichaarea. Podra utiliser ambos microfonos al mesmo tiempo sin interferencias.

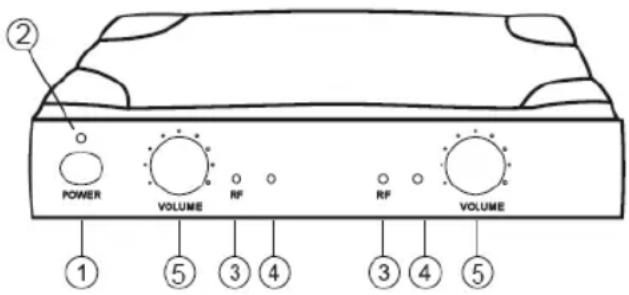

Descripción del receptor:

1. ALIMENTACION: Botón de encendido/apagado
2. INDICADOR DE ALIMENTACION: Se enciende la luz roja cuando el receptor está encendido
3. INDICADOR DE SENAL RF: Se enciende la luz verde constantemente cuando se recibe la postal del micrófono
4. INDICADOR DE PICO: Pestaña la luz naranja cuando la signaled audio esblemado fuerte y sera distorsionada
5. CONTROL DEL VOLUMEN: Ajusta el volumen de salute del receptor al mezclador o al amplificador
6. ANTENA: Para la recepción de senales a partir del micrófono
7. ENTRADA DE ALIMENTACION: Conexión para la toma de CC del adaptor de CA/CC
8. SALIDA DE AUDIO: Salida de 6,35 mm de las señales de audio para el mezclador o el amplificador (sin equilibrio)
9. SALIDA DE AUDIO: Salida XLR de las senales de audio para el mezclador o el amplificador (equilibrado)

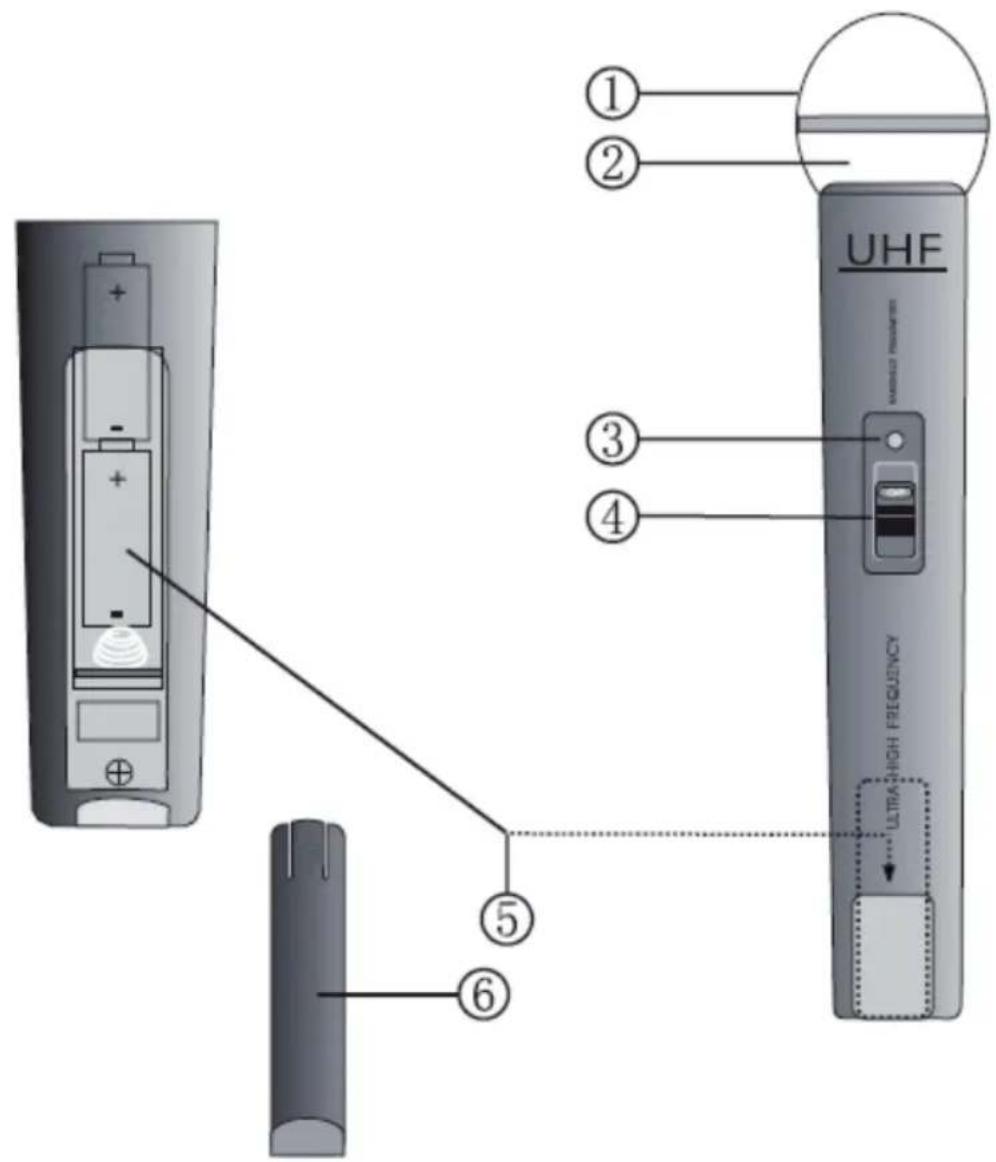

Descripción del micrófono:

1. REJILLA: Cubre y protege el elemento interno del micrófono
2. ELEMENTO DEL MICROFONO (interior): Recoge la senal de audio
3. INDICADOR DEL ESTADO DE BATORIA/ALIMENTACION: Pestaña una vez al encender y se enciende constantemente cuando falta alimentacion en la bateria.
4. INTERRUPTOR DE ENCENDIDO/APAGADO: 3 posiciones de ENCENDIDO, SILENCIO (posicion intermedia) o APAGADO
5. COMPARTIMENTO DE BATORIAS: Para 2 pilas de tipo AA
6. CUBIERTA DE BATORIAS: Ofrece un accesso al compimento de pilas

Funcionamento:

1. Coloque las antenas en posicion recta para lograr una recepcion optima del micrófono.
2. Conecte el cable de conexión, con las tomas de 6,35 mm, a la calidad del receptor y al mezclador o al amplificador. O conecte el receptor con el cable XLR (no incluido) por canal (A/B) al mezclador o amplificador.
3. Conecte la toma de CC del adaptor de CA/CC a la entrada de CC ubicada en la parte trasera del receptor. Conecte la toma de alimentacion a un enchufe de red y encienda el receptor con el boton de alimentacion.
4. Abra el compartmento de pilas del micrófono y colque 2 pilas de tipo AA de conformidad con las polaridades.
5. Encienda el dispositivo, tras cerrar el compartmento de pilas, y el micrófono con el interruptor de ENCENDIDO/APAGADO.
6. El sistemas está lista para su uso.

Especificaciones:

• Canal de Frequencia A: UHF 863,20 MHz
• Canal de Frequencia B: UHF 865,00 MHz
• Potencia de transmisión: 10 MW
  Rango dinamico: > 90 dB
  Distorsión armónica total: < 0.5%
• Respuesta de Frequencia: 40 Hz-15 KHz, ±3 dB
  Modulación: FM
• Nivel de salute de audio: 0 - ± 400mV
• Alimentación: 230~240 V AC, 17 V DC
• Consumo de energia: ±4 W
• Ratio: S/N: > 90 dB
  Pilas: 2x AA 1.5V
  Vida de la bateria: ± 4 6 horas

Declaración de conformidad

Declar que el producto:

Marca: König Electronic

Modelo: KN-MICW610

Descripción: Sistema de micrófono inalábrico

se encontrar conforme a las siguientes normas:

EN 50371

EN 60065

EN 301 489-1-9

EN 300 422-1-2

Y cumple con todos los requisitos de las directivas de la Unión Europea 1999/5/EC

s-Hertogenbosch, 19 de enero de 2009

D. J. Gilad

Director de compras

Medidas de seguridad:

ATENCION

RIEGSO DE ELECTRCCUCTION NO ABRIR

Para reducir los riesgos de electrocución, este producto deben ser abierto EXCLUSIVAMENTE por un的技术o habilido cuando necesse ser reparado.

Desconecte el producto de la red y de cualquier(other equipo si se registraylvania problema.

No exponga el producto al agua ni a la humedad.

Mantenimiento:

Limpiesoleo con un pano seco.Noutilizar disolventes ni productos abrasivos.

Garantía:

No se acceptorá ninguna garantía o responsabilidad derivada de在哪quier cambio o modificaciones realizadas al producto o daños provocados por un uso incorrecto del presente producto.

General:

Las ilustraciones y las espécificaciones podrán sufircisbios sin previo aviso.

Todas las marcas de los logotipos y los nombres de productos constituyen patentes o marcas registradas de sus tituales correspondentes, reconocidos como tal.

Cuidado:

productos electricos y electrónicos gastados no deben mezclarse con los desechos domesticos generales. ExistenUNCHOS sistemas de recogida individuales para este tipo de produits.
