KNMICW610 - Mikrofon KONIG - Ingyenes használati útmutató

Termék típusa	Vezeték nélküli mikrofonkészlet két mikrofonnal
Márka	Konig
Modell	KNMICW610
Üzemi frekvenciák	A csatorna: 863,20 MHz, B csatorna: 865,00 MHz (UHF sáv)
Adóteljesítmény	10 mW
Dinamikatartomány	> 90 dB
Teljes harmonikus torzítás	< 0,5 %
Frekvenciaválasz	40 Hz – 15 kHz (±3 dB)
Moduláció	FM
Audio kimeneti szint	0 – ±400 mV
Jel-zaj arány	> 90 dB
Vevő táplálása	Hálózati adapter 230-240 VAC / 17 VDC, fogyasztás ±4 W
Mikrofonok táplálása	2 db AA 1,5 V elem mikrofononként
Elemek üzemideje	Körülbelül 4-6 óra
Audio kimeneti csatlakozók	6,35 mm aszimmetrikus kimenet és szimmetrikus XLR kimenet
Antenna	Beépített antenna a vevőn
Visszajelző lámpák	Tápellátás jelző (piros), RF jelző (zöld), csúcsjelző (narancs), mikrofon elem jelző
Karbantartás és tisztítás	Száraz ruhával tisztítani, ne használjon oldószereket
Biztonság	Ne nyissa ki, kerülje a vizet és nedvességet, probléma esetén húzza ki a dugaszt
Megfelelőségi szabványok	EN 50371, EN 60065, EN 301489-1/-9, EN 300 422-1/-2, 1999/5/EK irányelv
Garancia	Nincs garancia módosítás vagy helytelen használat esetén

Gyakran ismételt kérdések - KNMICW610 KONIG

Hogyan csatlakoztassam a vevőt egy erősítőhöz vagy keverőpulthoz?

Használjon 6,35 mm-es (jack) kábelt vagy XLR kábelt (nem tartozék) a vevő audio kimenetének csatlakoztatásához az erősítő vagy keverőpult bemenetéhez. Csatlakoztassa a hálózati adaptert és kapcsolja be a vevőt.

Milyen típusú elemeket használjak a mikrofonokhoz?

Használjon két AA 1,5 V elemet mikrofononként. Tartsa be a rekeszben jelzett polaritást. Az üzemidő körülbelül 4-6 óra a használattól függően.

Hogyan állítsam be a mikrofon hangerejét?

A hangerőt a vevőn lévő hangerőszabályzóval állíthatja be. Forgassa a gombot az erősítő vagy keverőpult felé irányuló audio kimeneti szint növeléséhez vagy csökkentéséhez.

Mit jelentenek a vevőn lévő visszajelző lámpák?

A piros lámpa jelzi, hogy a vevő be van kapcsolva. A folyamatos zöld lámpa jelzi, hogy a mikrofon jele érkezik. A narancssárga lámpa villog, ha az audio jel túl erős és torzításveszély áll fenn.

Használhatom egyszerre a két mikrofont?

Igen, a két mikrofon egyidejűleg működik interferencia nélkül, mivel két különböző UHF frekvenciát használnak (863,20 MHz és 865,00 MHz).

Honnan tudom, hogy a mikrofon eleme gyenge?

A mikrofonon lévő tápellátás/elem állapotjelzője folyamatosan világít, amikor az elem majdnem lemerült. Cserélje ki az elemeket gyorsan.

Mi a MUTE állás szerepe a mikrofon kapcsolóján?

A köztes állás (MUTE) elnémítja a hangot, miközben a mikrofon bekapcsolva marad, praktikus szünetekhez anélkül, hogy teljesen kikapcsolná a készüléket.

Hogyan javíthatom a jel vételét?

Állítsa függőlegesen a vevő antennáit, és helyezze a vevőt ésszerű távolságra a mikrofonoktól. Kerülje a fém akadályokat.

A termék kompatibilis más márkájú mikrofonokkal?

Ez a rendszer a mellékelt mikrofonokkal való működésre lett tervezve. Más mikrofonok használata nem garantált a dedikált frekvenciák és a specifikus moduláció miatt.

Mit tegyek, ha torz a hang?

Csökkentse a vevő hangerejét, vagy távolítsa el a mikrofont a hangforrástól. Ha a narancssárga lámpa villog, csökkentse az erősítést a keverőpulton vagy az erősítőn.

HASZNÁLATI ÚTMUTATÓ KNMICW610 KONIG

A termek bemutatása:

Vezetek nélkūli, felprofesszionalis mikrofonrendszer, két mikrofonnal. Akár besédhez akár énekleshez akár karaokéhoz használja, ez a mikrofon teljesiti feladatát. Egyszerre is használatja mindkét mikrofont, nem kell interferenciára számítania.

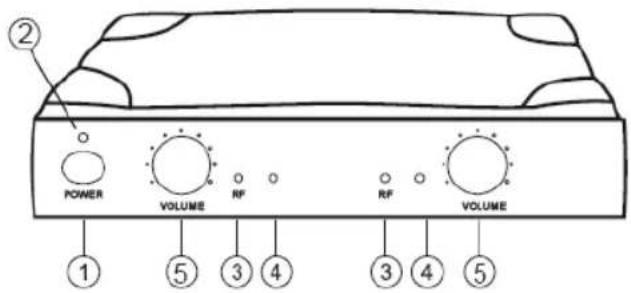

A vevokeszülk ismertete:

1. POWER: Be-és kikapcsol gomb
2. BEKAPCSOLT ALLAPOT JELZOJE: Pirosan vilagit, amikor a vevo be van kapcsolva
3. RF JEL VISSZAJELZOJE: Folyamatos zold fennyel vilagit, mialatt a vevo a mikrofon jelet veszi
4. CSUCSSZINTMERO: Narancsszinnel villog, ha az audiojel tul hangos es torzitas veszelye all fenn
5. HANGERÖSZABÁLYZÖ A vevő keverőre vagy erősítőre kapcsolt kimenetének hangerejét szabályozza
6. ANTENNA: Feladata a mikrofon jeleinek vetele
7. TÁPBÉMENET: A halózati adapter egyenáramu dugaszanak csatlakozása
8. AUDIOKIMENET: Keverore vagy (nem kiegyenlitett) erositore kuldott audiojelek 6,35 mm-es kimenete
9. AUDIOKIMENET: Keverore vagy (kiegyenlitett) erositore kuldott audiojelek XLR kimenete

A mikrofon bemutatása:

1. RACS: Takarja és védi a belso mikrofon element
2. MIKROFON ELEM (belül): Az audiojelet veszi
3. BEKAPCSOLÁS- / TELEPFESZÜLTSEG JELZO: Bekapcsolásnál egyet villan, és folyamatosan világít, ha a telep kimerülöben van
4. BE- ES KIKAPCSOLO: 3 allasa van: ON (BEKAPCSOLVA), MUTE (ELNEMITVA, ez a kozepso allas) es OFF (KIKAPCSOLVA)
5. TELEPTARTO REKESZ: 2 db AA elemnek
6. TELEPTARTO REKESZ FEDELE: HozzaferestBiztosit a teleparto rekeszhez

Kezelése:

1. Állítsa az antennákat egyenesen felfelé, hogy optimálisan vegyék a mikrofon jelét.
2. Csatlakoztassa a 6,35 mm-es dugaszokkal ellatott kábelt a vevö, keverö vagy erősító kimenetére. Vagy kapcsolja a vevöt XLR kábelel (nem tartozék) csatornányként (A/B) a keverohöz vagy erősítöhöz.
3. A halózati adapter egyenáramú kabelét dugaszolja a vevó hatlapán lévo bemenetre. Dugaszolja a tapkábelt a konnektorba, és kapcsolja be a vevőt a be- és kikapcsoló gombbal.
4. Nyissa ki a mikrofon teleptaró rekeszét, és tegyen bele 2 db AA elemet, ügelve a helyes polaritásra.
5. Az elementartó rekesz fedelének lezarasa után kapcsolja be a mikrofont az ON/OFF (BE/KI) kapcsolóval.
6. A rendszer üzemkész.

Muszaki jellemzok:

"A" csatorna frekvenciaja: UHF, 863,20 MHz
"B"csatorna frekvenciaja: UHF, 865,00 MHz
Adoteljesitmény: 10 mW
- Dinamikatartomány: >90 dB
Teljes harmonikus torzítás: < 0,5%
Frekvencia-átvitel: 40 Hz - 15 KHz, ±3 db
Modulación: FM
Audio kimeneti szint: 0 - ± 400mV
Tápfeszültseg: 230-240 V AC, 17 V DC
- Energiafogyasztás: ±4 W
- Jel/zaj viszony: >90 dB
- Telep: 2 db AA, 1,5 V-os telep
- Telep üzemideje: ± 4-6 ora

Megfeleloségi nyilatkozat

Mi,

a Nedis B.V.,

De Tweeling 28

Kijelentjuk, hogy a termek, amelynek:

Markája: König Electronic

Tipusa: KN-MICW610

Megnevezése: Vezetek nélkūl mikrofonrendszer

Megfele az alabbi szabvanyoknak:

EN 50371

EN 60065

EN301489-1/-9

EN 300 422-1/-2

Valamint megfele az 1999/5/EK Europai Unios irányelv kovetelményeinek.

s-Hertogenbosch, 2009. januar 19.

Mrs. J. Gilad

értékesitésigazgato

Megfeleloseginyilatkozat.

Egyetétek és elfogadom a Nedis B.V. Hollandia altal adott nyilakozatot.

Jacob Gilad

HQ-Nedis kft.

ügyvezetogazgató

Az aramutés veszélyének csökkentése érdekében ezta készüléket CSAK képzett szakember nyithatja fel, szervizelés celjából. Problema eseten kapcsolja le a

készüléket az elektromos halózatról és más készülékról. A terméket víztól és paratól védje.

Karbantartás:

Csak száraz ronggyal tisztftsa. Tiszító-és surolósereket ne használjon.

Jotallas:

Nem vallunk jotallast es felelossseget a termeken vegzett valtoztatas vagy modositas miatt vagy a termek helytelen hasznalata miatt bekvetkezo krokert.

Általános tudnivalók:

A kivitel és a műszaki jellemzők előzetes ertesités nélkül is valtozhatnak.

Valamennyi logo, termeknev es markanev a tulajdonosanak markaneve vagy bejegyzett markaneve, es azokat ennek tiszteletben tartasaval emlitjuk.

Figyelem:

Ezt a terméket ezzel a jalössel lattuk el. Azt jelenti, hogy az elhasznált elektromos és elektronikus terméket tilos az általanos háztartási hulladékhoz keverni. Ezek begyüjtését külön begyüjto letesitmény vegzi.
