Tipo di prodotto	Microfono senza fili
Marca	König Electronic
Modello	KN-MICW620
Gamma di frequenza	UHF 840 MHz – 868 MHz
Frequenza preprogrammata	UHF 863 MHz – 865 MHz
Potenza di trasmissione	10 mW
Gamma dinamica	> 90 dB
Distorsione armonica totale	< 0.5 %
Risposta in frequenza	40 Hz – 15 kHz, ±3 dB
Modulazione	FM
Livello uscita audio	0 – ±400 mV
Alimentazione elettrica (ricevitore)	230–240 VAC, 17 VDC
Consumo elettrico	±4 W
Rapporto segnale/rumore	> 90 dB
Batterie (microfono)	2 x AA 1,5 V
Durata delle batterie	±4 a 6 ore
Compressore/limitatore	Integrato per evitare la distorsione
Diversità reale	Sì, due ricevitori A e B
Display LCD	Forza RF, livello AF, canale, frequenza
Uscite audio	Asimmetrica 6,35 mm, simmetrica XLR
Manutenzione e pulizia	Pulire solo con un panno asciutto
Sicurezza	Non aprire, scollegare in caso di problemi
Garanzia	Non valida in caso di trasformazione o utilizzo errato

Domande frequenti - KNMICW620 KONIG

Come installare le batterie nel microfono ?

Aprire il vano batterie situato sotto il microfono, inserire due batterie AA rispettando la polarità (+/-), chiudere il coperchio e accendere il microfono tramite l'interruttore On/Off.

Come collegare il ricevitore a un mixer ?

Utilizzare le uscite asimmetriche (jack 6,35 mm) o simmetriche (XLR) situate sul retro del ricevitore. Collegare il cavo al mixer o all'amplificatore. Per l'uscita asimmetrica, è possibile scegliere il segnale misto (A+B) o separato in base alla posizione del selettore.

Come selezionare un canale sul microfono ?

Il microfono è preprogrammato su un canale nella banda 863‑865 MHz. Per cambiare frequenza, utilizzare i tasti di selezione del ricevitore (SELEZIONE, SU, GIÙ) per sintonizzare un nuovo canale. Assicurarsi che microfono e ricevitore siano sulla stessa frequenza.

Cosa fare se il microfono non produce alcun suono ?

Verificare che il microfono sia acceso (spia luminosa), che le batterie siano inserite e cariche, che il ricevitore sia acceso e che le antenne siano correttamente estese. Assicurarsi inoltre che il volume del ricevitore non sia al minimo e che l'uscita audio sia collegata.

Come posizionare le antenne per una ricezione ottimale ?

Estrarre le antenne del ricevitore e posizionarle verticalmente. Evitare ostacoli metallici e mantenere una distanza di almeno 1 metro tra le antenne e altri dispositivi elettronici per ridurre al minimo le interferenze.

Posso utilizzare più microfoni Konig KNMICW620 contemporaneamente ?

Sì, il sistema consente di utilizzare più microfoni a condizione che siano impostati su frequenze diverse nella banda consentita (840‑868 MHz). Utilizzare la funzione di ricerca manuale per trovare canali liberi.

Come pulire il microfono e il ricevitore ?

Utilizzare un panno asciutto e morbido. Non utilizzare mai solventi, prodotti abrasivi o liquidi. Evitare l'umidità e non immergere mai i dispositivi in acqua.

Cosa significa la visualizzazione 'MUTE' sul ricevitore ?

La visualizzazione 'MUTE' indica che il microfono è spento o che non c'è ricezione del segnale. In tal caso, nessun segnale audio viene inviato al mixer o all'amplificatore. Accendere il microfono o verificare la connessione.

Qual è la durata delle batterie e come prolungarla ?

Le batterie AA durano circa 4 a 6 ore. Per prolungare la durata, spegnere il microfono quando non viene utilizzato e rimuovere le batterie se il dispositivo rimane inattivo a lungo.

Dove smaltire l'apparecchio a fine vita ?

Non gettare l'apparecchio nei rifiuti domestici. Depositarlo in un punto di raccolta per rifiuti di apparecchiature elettriche ed elettroniche (RAEE) in conformità con le normative locali.

MANUALE UTENTE KNMICW620 KONIG

Sistema di microfono wireless con due microfoni e un display di informazioni. Ampia diversità per una ricezione ottimale. Il sistema è munito di uno speciale compressore di limitazione vocale per evitare la distorsione causata dai picchi vocali alti.

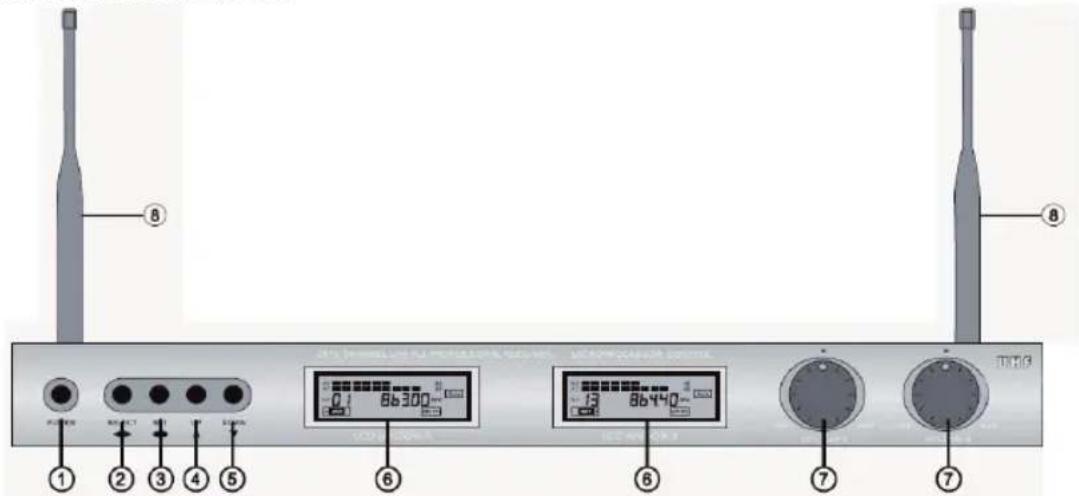

Descrizione ricevitore:

1. ACCENSIONE: Pulsante di accensione/spegnimento
2. SELEZIONA: passa dal ricevitore A al ricevitore B per l'uso dei pulsanti 3, 4 o 5
3. IMPOSTA: pulsante per l'insieme delle funzioni, per sintonizzare o pre-programmare i canali
4. SU: pulsante per sintonizzare in su o per la selezione in su dei canali pre-programmati
5. GIÙ: pulsante per sintonizzare in giù o per la selezione in giù dei canali pre-programmati
6. DISPLAY: separato per il ricevitore A e B
7. CONTROLLO VOLUME: separato per il ricevitore A e B
8. ANTENNA: antenna separata per il ricevitore A e B

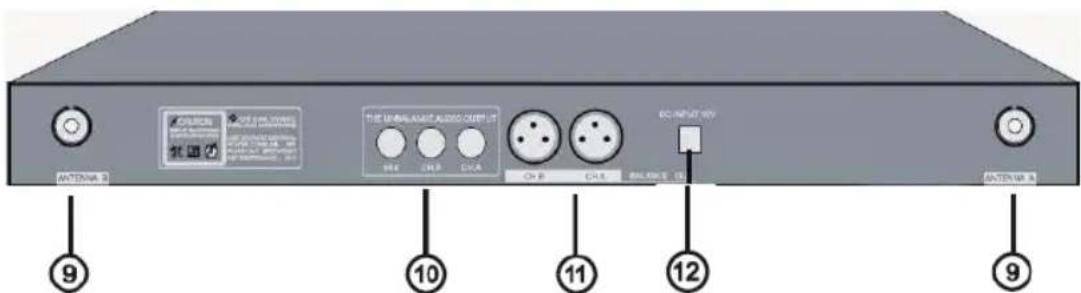

1. CONNETTORE ANTENNA: per la connessione dell'antenna A e B
2. USCITA AUDIO NON BILANCIATA: uscita 6,35mm per il segnale misto (A+B) o il segnale separato del ricevitore A e B
3. USCITA AUDIO BILANCIATA: uscita XLR separata del segnale del ricevitore A e B

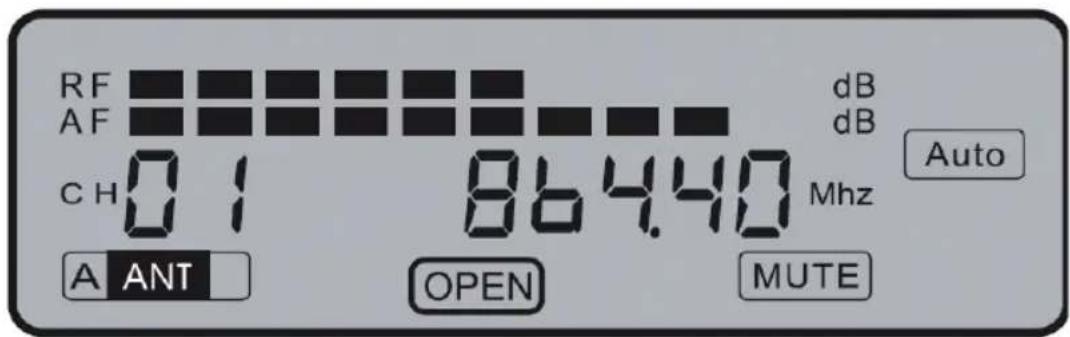

Descrizione del ricevitore del display LCD:

• RF: Indica la potenza del segnale ricevuto del microfono
• AF: Indica il livello del segnale audio del microfono
• CH01: Canale pre-programmato selezionato
• A ANT: L'antenna che riceve il segnale del microfono (A per il ricevitore A e B per il ricevitore B)
• 864.40: Frequenza del canale pre-programmato selezionato
- APRI: Indica quale ricevitore (display) viene selezionato per l'uso dei pulsanti funzione 2\~5
- AUTO: Indica che il microfono è disattivato. Compare anche quando non c'è nessun collegamento con il microfono sulla frequenza indicata nel display.
- MUTE: Non viene emesso audio dal ricevitore al mixer o all'amplificatore perché il microfono è spento o non c'è alcuna ricezione del microfono

- SINTONIZZA: Premere SELEZIONA (2) per passare dalla sintonizzazione manuale alla selezione dei canali pre-programmati. Con la sintonizzazione manuale è possibile selezionare la frequenza in unità da 0,05MHz. Il raggio è 840.00MHz fino a 868.00MHz. Questa funzione offre l'uso di altri microfoni wireless che operano nella banda di frequenza da 840.00MHz a 868.00MHz. Nota: i microfoni in dotazione sono pre-programmati da 863.00MHz a 865.00MHz

AVVISO IMPORTANTE:

E' di responsabilità dell'utente assicurarsi che l'uso delle frequenze sia conforme alle normative locali e non causi interferenze agli altri utenti.

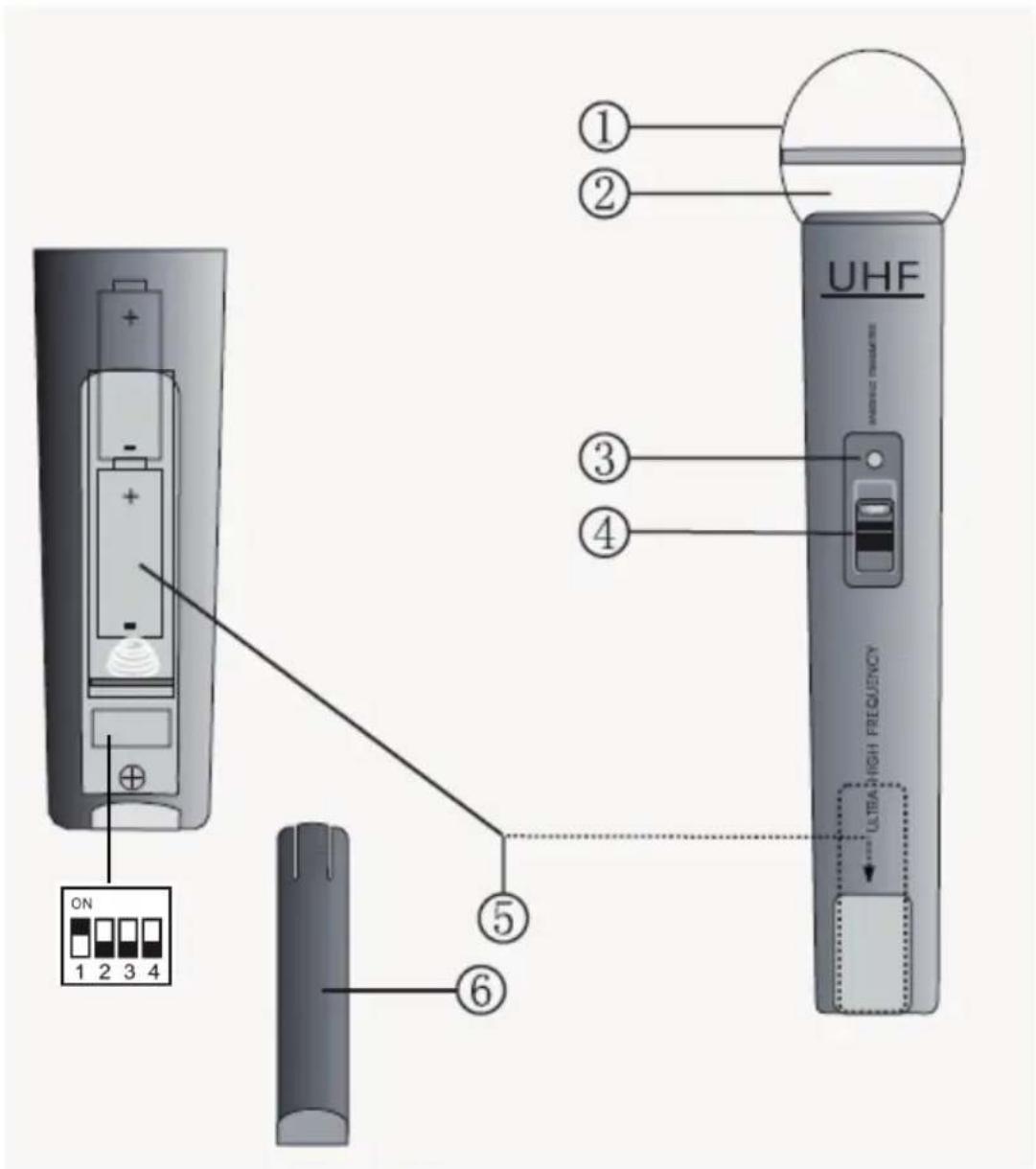

Descrizione microfono:

1. GRIGLIA: Copre e protegge l'interno dell'elemento microfono
2. ELEMENTO MICROFONO (interno): Rileva il segnale audio
3. INDICATORE ACCENSIONE / STATO DELLA BATTERIA: Lampeggia una volta all'accensione e si illumina costantemente quando la batteria si sta spegnendo.
4. INTERRUTTORE ON/OFF: 3 posizioni per ON, MUTE (posizione intermedia) o OFF
5. VANO BATTERIA: Per 2x batterie AA
6. COPERCHIO DELLA BATTERIA: Fornisce l'accesso al vano batteria

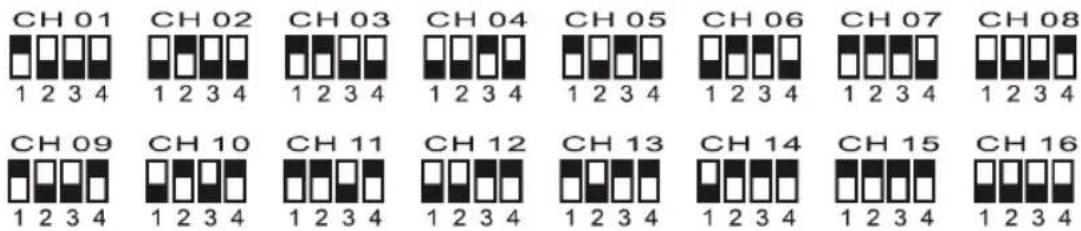

Microfono di selezione dei canali:

Funzionamento:

1. Mettere le antenne in posizione verticale per una ricezione ottimale del segnale del microfono.
2. Collegare il cavo di connessione, con le spine 6,35mm, all'uscita del ricevitore e del mixer o amplificatore. Oppure collegare il ricevitore al cavo XLR (non in dotazione) per canale (A/B) a un mixer o amplificatore.
3. Collegare la spina DC dell'adattatore AC/DC all'ingresso DC sul lato posteriore del ricevitore. Collegare la spina di alimentazione a una presa a muro e accendere il ricevitore con il pulsante di accensione.
4. Aprire il vano batteria del microfono e posizionare 2x batterie AA secondo la polarità corretta. Selezionare un canale.
5. Accendere, dopo aver chiuso il vano batteria, il microfono con l'interruttore ON/OFF.
6. Il sistema è pronto all'uso.

Caratteristiche tecniche:

• Banda di frequenza: UHF 840 \~ 868 MHz
- Frequenza pre-programmata: UHF 863 \~ 865 MHz
- Potenza di trasmissione: 10 mW
• Gamma dinamica: > 90 dB
• Distorsione armonica totale: < 0,5%
- Risposta frequenza: 40 Hz-15 KHz, ±3 dB
• Modulazione: FM
• Livello di uscita audio: 0-±400 mV
- Alimentazione: 230\~240 V AC, 17 V DC
- Consumo di energia: ±4 W
- Rapporto S/N: > 90 dB
- Batteria: 4x AA 1,5 V
• Durata della batteria: ± 4\~6 ore

DICHIARAZIONE DI CONFORMITÀ

Questa società,

Nedis B.V.

De Tweeling 28

Dichiara che il prodotto:

Marca: König Electronic

Modello: KN-MICW620

Descrizione: Sistema di microfono wireless

è conforme ai seguenti standard

EN 50371

EN 60065

EN 301 489-1/-9

EN 301 422-1/-2

e rispetta i requisiti delle direttive dell'Unione Europea 1999/5/CE

's-Hertogenbosch, 19 gennaio 2009

Sig.ra J. Gilad

Direttore agli acquisti

Precauzioni di sicurezza:

ATTENZIONE

RISCHIO DI SCOSSE ELETTRICHE NON APRIRE

Per ridurre il rischio di scosse elettriche, questo prodotto deve essere aperto ESCLUSIVAMENTE personale tecnico specializzato, se occorre

assistenza. Se si dovessero verificare dei problemi, scollegare il prodotto dall'alimentazione di rete e da ogni altra apparecchiatura. Non esporre il prodotto ad acqua o umidità.

Manutenzione:

Pulire solo con un panno asciutto. Non utilizzare solventi detergenti o abrasivi.

Garanzia:

Non sarà accettata alcuna garanzia o responsabilità in relazione a cambiamenti e modifiche del prodotto o a danni determinati dall'uso non corretto del prodotto stesso.

Generalità:

Il design e le caratteristiche tecniche sono soggetti a modifica senza necessità di preavviso.

Tutti i marchi, loghi e i nomi di prodotto sono marchi commerciali o marchi registrati dei rispettivi proprietari e sono in questo documento riconosciuti come tali.

Attenzione:

Il prodotto è contrassegnato con questo simbolo, con il quale si indica che i prodotti elettrici ed elettronici usati non devono essere gettati insieme ai rifiuti domestici. Per questi prodotti esiste un sistema di raccolta differenziata.
