Typ produktu	HDMI přepínač 4 porty
Značka	KONIG
Model	KNHDMISW25
Počet HDMI vstupů	4
Počet HDMI výstupů	1
Maximální rozlišení videa	1080p (1080 pixelů)
Přenosová rychlost	225 MHz / 2,25 Gbit/s na kanál, 6,75 Gbit/s celkem
Barevná hloubka	12 bitů na kanál (36 bitů celkem)
Podporované 3D formáty	Ano, až do 1080p při 24/60 Hz
Ochrana HDCP	Ano, s okamžitým přepínáním IPS
ARC (Audio Return Channel)	Ano, zapnutí/vypnutí pomocí dálkového ovladače
HEC (HDMI Ethernet)	Ano
CEC (Consumer Electronics Control)	Ano
Audio výstupy	Toslink, koaxiální, stereo 2CH/5.1CH
Napájení	5V DC / 2A (součástí adaptér)
Dálkový ovladač	Infračervený v ceně
Indikátory	Napájení (modrá/červená), vstupy, 2CH/5.1CH
Údržba	Čistěte suchým hadříkem
Bezpečnost	Neotvírejte zařízení, nevystavujte vodě nebo vlhkosti
Záruka	Nevztahuje se v případě úprav nebo nesprávného použití

Často kladené otázky - KNHDMISW25 KONIG

Jak připojit přepínač KNHDMISW25?

Připojte zdroje HDMI ke vstupům 1 až 4, výstup k televizi, audio výstupy k přijímači a Ethernet port k PC. Zapojte 5V adaptér a zapněte.

Co dělat, když dálkový ovladač nefunguje?

Zkontrolujte baterie nebo mířte přímo na infračervený přijímač vpředu. Ujistěte se, že signálu nic nebrání.

Jak aktivovat funkci ARC?

Stiskněte tlačítko ARC ON na dálkovém ovladači. Rozsvítí se kontrolka ARC. Zvuk pak přichází z televize kompatibilní s ARC.

Proč se nerozsvítí kontrolka vstupu?

Ujistěte se, že je zdroj zapnutý a správně připojený. Stiskněte tlačítko Select na panelu nebo dálkovém ovladači pro procházení vstupů.

Podporuje přepínač 4K?

Ne, tento model podporuje maximální rozlišení 1080p (Full HD). Není kompatibilní s 4K.

Mohu použít HDMI kabely různých délek?

Ano, ale pro délky nad 5 metrů použijte kvalitní kabely, aby nedošlo ke ztrátě signálu.

Jak vybrat audio výstup 2CH nebo 5.1CH?

Použijte tlačítka 2CH a 5.1CH na dálkovém ovladači. Rozsvítí se příslušná kontrolka. Ve výchozím nastavení je přepínač v režimu 5.1CH.

Je přepínač kompatibilní s ovládáním CEC?

Ano, podporuje CEC. Ujistěte se, že vaše HDMI zařízení jsou kompatibilní s CEC a že je funkce aktivována.

Jak vyřešit chybějící signál na televizi?

Zkontrolujte připojení, napájení, vyberte správný vstup tlačítkem Select. Restartujte přepínač a zdroje.

Podporuje přepínač HEC (HDMI Ethernet)?

Ano, na zadním panelu má Ethernet port. Připojte jej k PC pro sdílení síťového připojení přes HDMI.

NÁVOD K OBSLUZE KNHDMISW25 KONIG

4 portový HDMI přepínač

MANUAL DE UTILIZARE (p. 34)

SWITCH HDMI cu 4 porturi

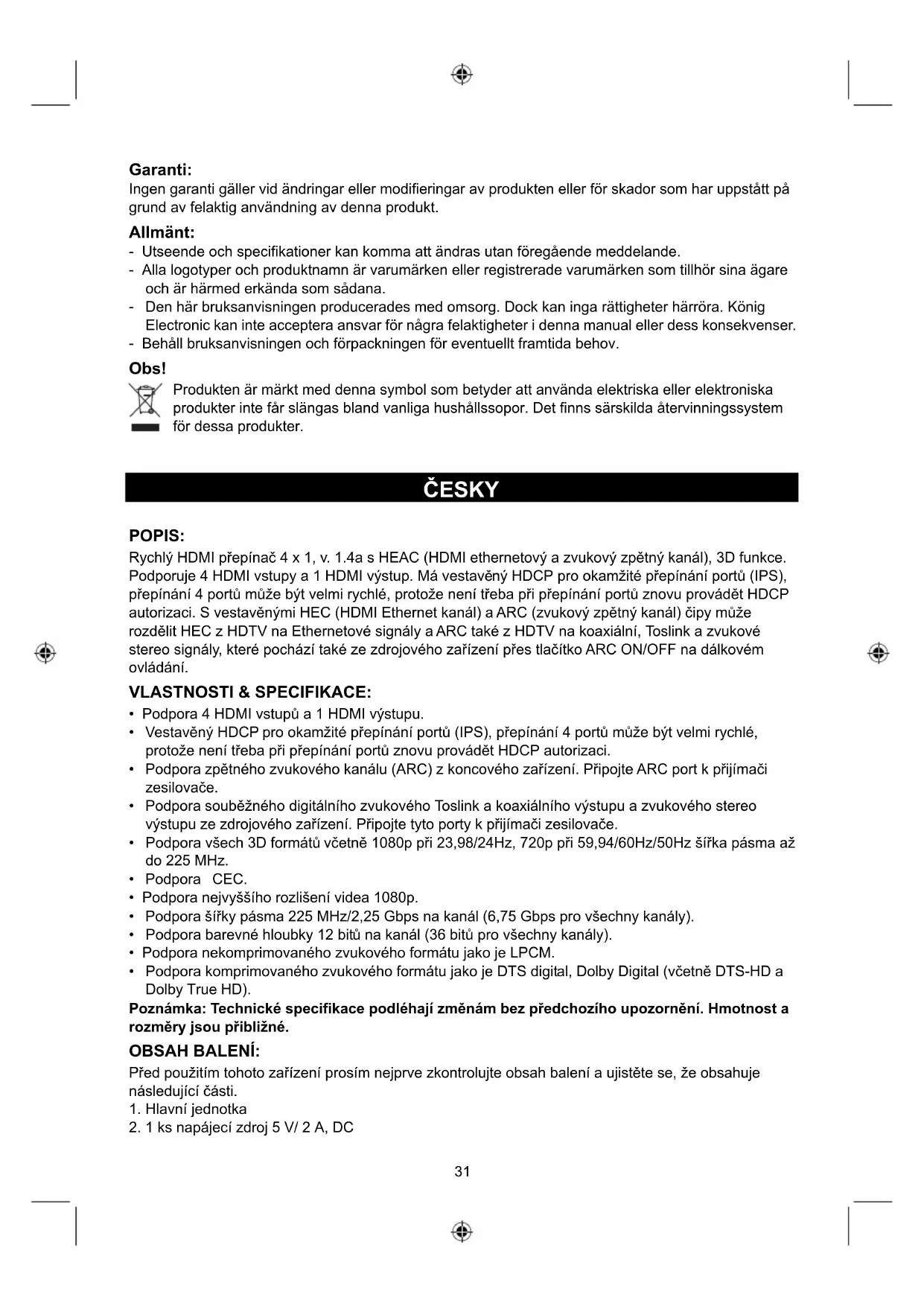

Rychlý HDMI přepínač 4 x 1, v. 1.4a s HEAC (HDMI ethernetový a zvukový zpětný kanál), 3D funkce. Podporuje 4 HDMI vstupy a 1 HDMI výstup. Má vestavěný HDCP pro okamžité přepínání portů (IPS), přepínání 4 portů může být velmi rychlé, protože není třeba při přepínání portů znovu provádět HDCP autorizaci. S vestavěnými HEC (HDMI Ethernet kanál) a ARC (zvukový zpětný kanál) čipy může rozdělit HEC z HDTV na Ethernetové signály a ARC také z HDTV na koaxiální, Toslink a zvukové stereo signály, které pochází také ze zdrojového zařízení přes tlačítko ARC ON/OFF na dálkovém ovládání.

VLASTNOSTI & SPECIFIKACE:

• Podpora 4 HDMI vstupů a 1 HDMI výstupu.
• Vestavěný HDCP pro okamžité přepínání portů (IPS), přepínání 4 portů může být velmi rychlé, protože není třeba při přepínání portů znovu provádět HDCP autorizaci.
• Podpora zpětného zvukového kanálu (ARC) z koncového zařízení. Připojte ARC port k přijímači zesilovače.
• Podpora souběžného digitálního zvukového Toslink a koaxiálního výstupu a zvukového stereo výstupu ze zdrojového zařízení. Připojte tyto porty k přijímači zesilovače.
• Podpora všech 3D formátů včetně 1080p při 23,98/24Hz, 720p při 59,94/60Hz/50Hz šířka pásma až do 225 MHz.
• Podpora CEC.
• Podpora nejvyššího rozlišení videa 1080p.
• Podpora šířky pásma 225 MHz/2,25 Gbps na kanál (6,75 Gbps pro všechny kanály).
• Podpora barevné hloubky 12 bitů na kanál (36 bitů pro všechny kanály).
• Podpora nekomprimovaného zvukového formátu jako je LPCM.
• Podpora komprimovaného zvukového formátu jako je DTS digital, Dolby Digital (včetně DTS-HD a Dolby True HD).

Poznámka: Technické specifikace podléhají změnám bez předchozího upozornění. Hmotnost a rozměry jsou přibližné.

OBSAH BALENÍ:

Před použitím tohoto zařízení prosím nejprve zkontrolujte obsah balení a ujistěte se, že obsahuje následující části.

1. Hlavní jednotka

2. 1 ks napájecí zdroj 5 V/ 2 A, DC

3. Návod k použití

4. 1 ks dálkového ovládání

POPIS OVLÁDACÍHO PANELU:

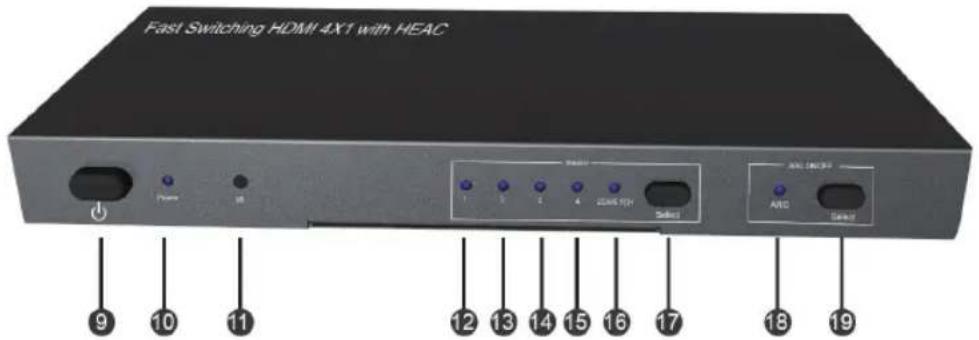

Přední část

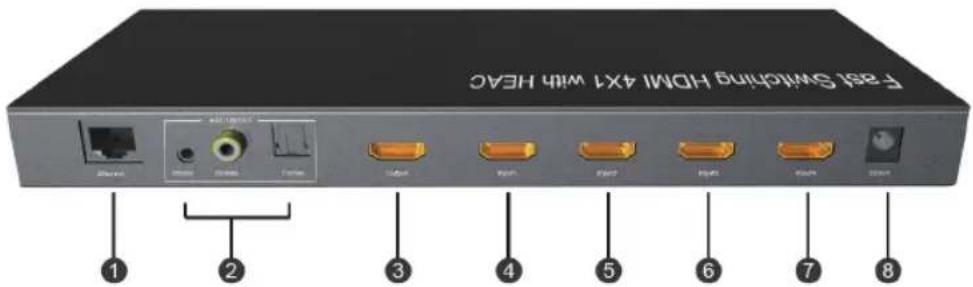

Zadní část

1	Ethernet:	Připojte tento port k počítači. Jestliže HDTV s HDMI ethernetovým kanálem aktivuje tuto funkci počítač bude připojen k Ethernetu.
2	Zvukový	Připojte tři porty k přijímači zesilovače.Je-li zvoleno ARC ON (zapnutý zpětný zvukový kanál), zvukový výstup bude portHDTV s ARC (zpětným zvukovým kanálem).Je-li zvoleno ARC OFF (vypnutý zpětný zvukový kanál), zvukový výstup bude ze zdrojových zařízení.
3	HDMI výstup:	Připojte tento port k HDTV.
4-7	HDMI vstup:	Připojte tyto porty ke zdrojovým zařízením.
8	DC/5 V:	Připojte tento port k napájecímu zdroji.
9	Přepínač zapnutí/vypnutí:	Zapíná a vypíná zařízení.
10	LED indikátor napájení:	Je-li zařízení zapnuto, tento LED indikátor svítí modře, jestliže je zařízení v pohotovostním režimu svítí červeně.
11	IR:	Přijímá signál z infračerveného dálkového ovládání.
12 - 15	Vstupní LED:	Rozsvítí se po výběru vstupního portu.
16	2CH/5.1CH LED	Je-li stisknuto tlačítko 5.1CH tento LED indikátor se rozsvítí, jestliže je stisknuto tlačítko 2CH tento indikátor zhasne.
17	Select:	Stiskněte toto tlačítko k sekvenčnímu výběru 4 vstupů.
18	ARC:	ON/OFF LED (zapnutí/vypnutí)Po stisku tlačítka ARC ON (zapnutí zpětného zvukového kanálu) se LED indikátor rozsvítí a dojde k aktivaci ARC funkce, kdy bude zvukový signál z HDTV, obdobně po stisku tlačítka ARC OFF (vypnutí zpětného zvukového kanálu) dojde k deaktivaci funkce ARC a zvukový signál bude ze zdrojových zařízení.
19	Select:	Stiskněte toto tlačítko k zapnutí/vypnutí funkce ARC.

PŘIPOJENÍ A POUŽÍVÁNÍ:

PŘIPOJENÍ

1. Připojte HDMI vstup tohoto zařízení ke zdrojovým zařízením. (vstupní kabely jsou volitelné)
2. Připojte HDMI výstup tohoto zařízení k HDTV.
3. Připojte zvukový port k přijímači zesilovače.
4. Připojte Ethernetový port k počítači.
5. Připojte DC konec 5 V napájecího zdroje do tohoto zařízení a druhý AC konec do síťové zásuvky.
6. Zapněte zařízení.

POUŽITÍ

1. Výběr zdroje Stiskněte tlačítko „Select“ na zařízení nebo na dálkovém ovládání k ručnímu přepínání mezi vstupními zdroji od Input1 do Input4.

2. Výběr zvukového výstupu 2CH/5.1CH

Poznámka: Tato funkce je platná pouze tehdy, jestliže zdroj podporuje 5.1CH výstup (včetně CD) a je aktivována tlačítky 2.1CH a 5.1CH na dálkovém ovládání. Po stisku tlačítka „2CH“ bude zvukovým výstupem tohoto zařízení 2CH a LED indikátor zhasne, po stisku tlačítka „5.1CH“ bude zvukovým výstupem 5.1CH a LED indikátor se rozsvítí. Po zapnutí přejde zařízení automaticky do zvukového výstupu 5.1CH. Jestliže zdroj podporuje pouze zvukový výstup 2CH, tlačítko „5.1CH“ nebude funkční, tzn. i po stisku tlačítka „5.1CH“ bude zvukovým výstupem zařízení 2CH a LED indikátor bude svítit.

1. ARC ON/OFF (zapnutí/vypnutí zpětného zvukového kanálu)

Je-li zvoleno ARC ON (zapnutý zpětný zvukový kanál), zvukový výstup bude z HDTV s ARC (zpětným zvukovým kanálem).

Je-li zvoleno ARC OFF (vypnutý zpětný zvukový kanál), zvukový výstup bude ze zdrojového zařízení.

Upozornění: Kabely připojujte/odpojujte jemně.

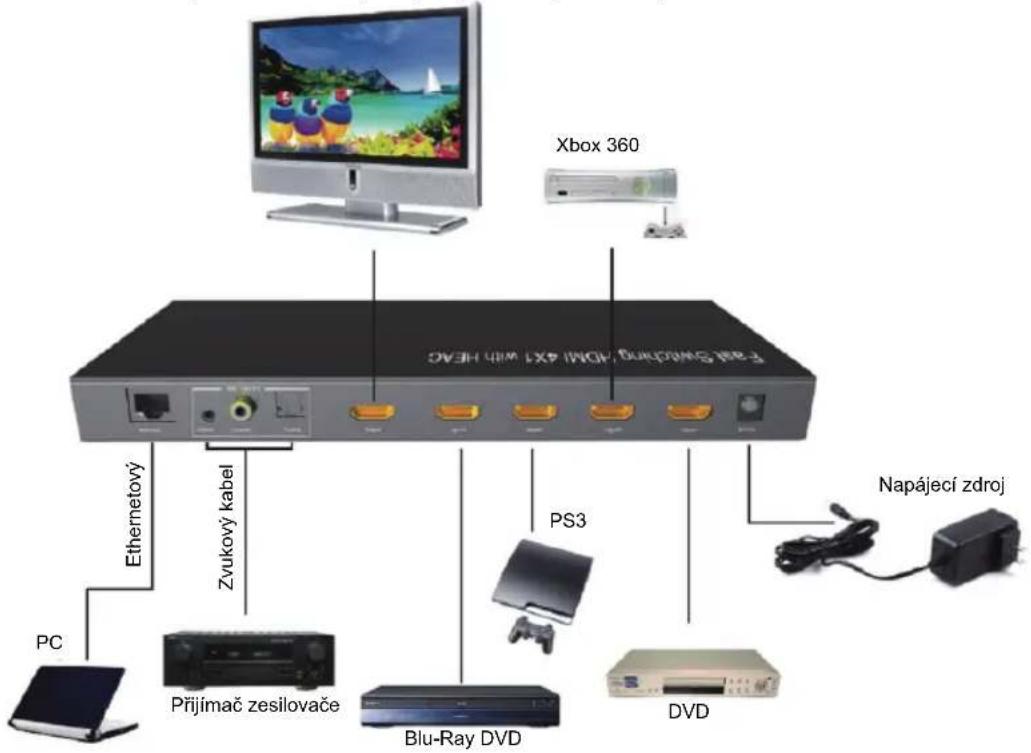

SCHÉMA PŘIPOJENÍ

HDTV (s HDMI ethernetovým a zpětným zvukovým kanálem)

Bezpečnostní opatření:

Abyste snížili riziko úrazu elektrickým šokem, měl by být tento výrobek otevřen POUZE autorizovaným technikem, je-li to nezbytné. V případě, že dojde k závadě, odpojte výrobek ze sítě a od jiných zařízení. Výrobek nevystavujte vodě nebo vlhkosti.

Údržba:

K čištění používejte pouze suchý hadřík. Nepoužívejte čisticí rozpouštědla ani abrazivní prostředky.

Záruka:

Jakékoli změny, modifikace nebo poškození zařízení v důsledku nesprávného zacházení se zařízením ruší platnost záruční smlouvy.

Obecné upozornění:

• Design a specifikace výrobku mohou být změněny bez předchozího upozornění.
• Všechna loga a obchodní názvy jsou registrované obchodní značky příslušných vlastníků a jsou chráněny zákonem.
• Tento manuál byl sestaven pečlivě. Avšak žádná práva nemohou být odvozena. König Electronic nemůže přijmout zodpovědnost za jakékoliv omyly v tomto manuálu ani za jejich důsledky.
• Pro budoucí použití uschovejte tento návod a obal.

Upozornění:

Tento výrobek je označen tímto symbolem. To znamená, že se s výrobkem musí zacházet jako s nebezpečným elektrickým a elektronickým odpadem a nelze jej po skončení životnosti vyhazovat s běžným domácím odpadem. Pro likvidaci těchto výrobků existují zvláštní sběrná střediska.
